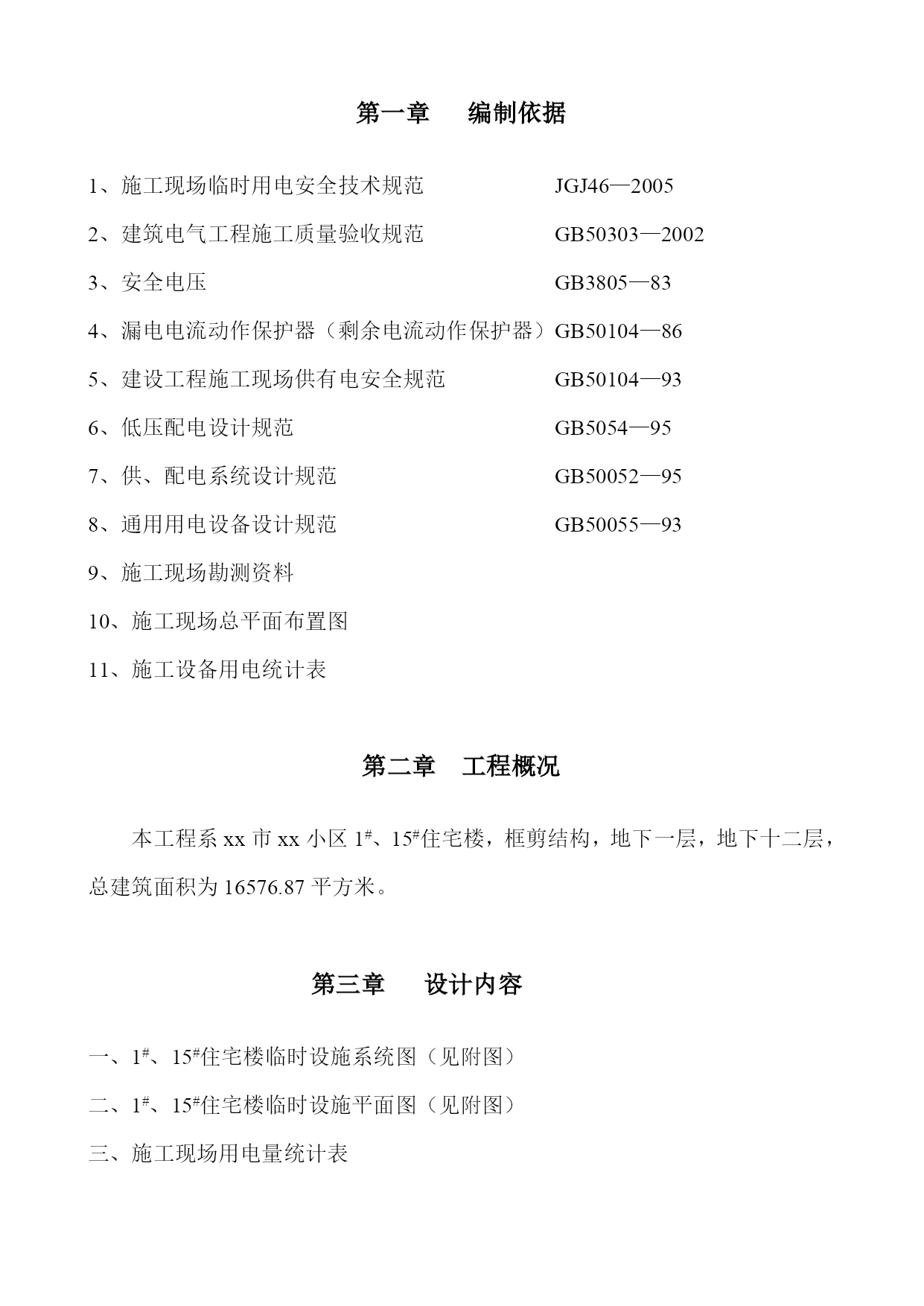

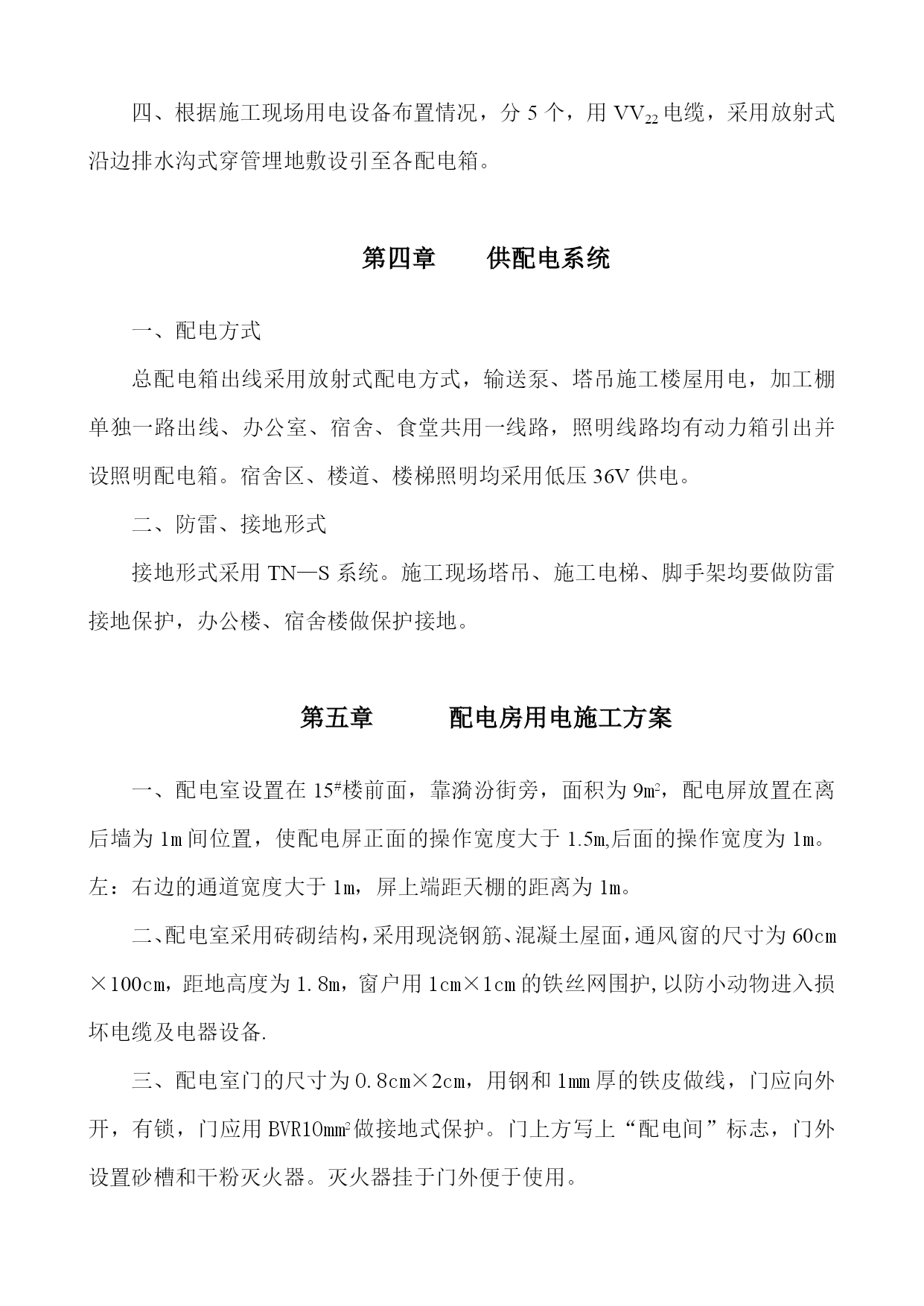

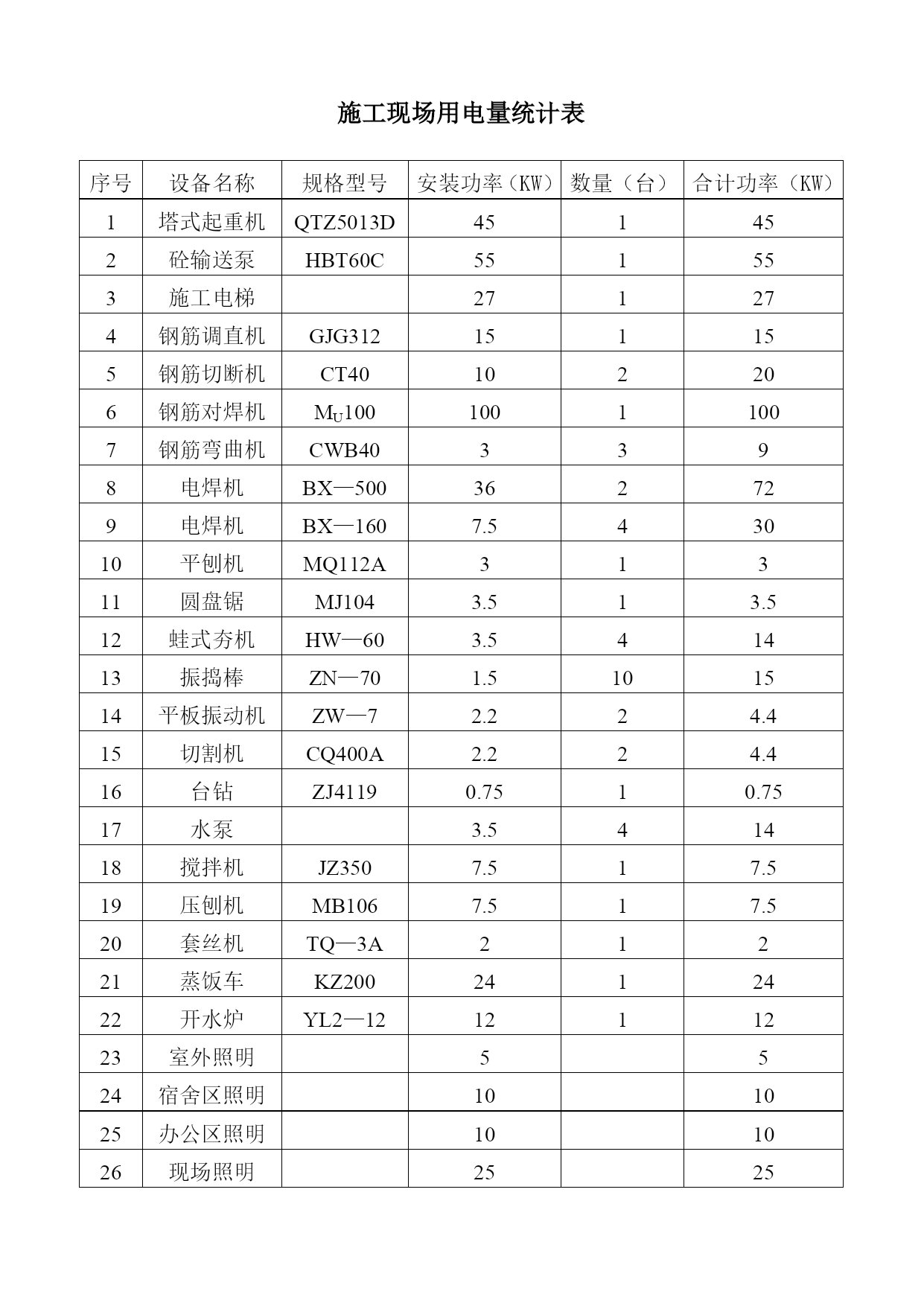

住宅楼施工用电组织设计xxxx分公司第一章编制依据1、施工现场临时用电安全技术规范JGJ46—20052、建筑电气工程施工质量验收规范GB50303—20023、安全电压GB3805—834、漏电电流动作保护器（剩余电流动作保护器）GB50104—865、建设工程施工现场供有电安全规范GB50104—936、低压配电设计规范GB5054—957、供、配电系统设计规范GB50052—958、通用用电设备设计规范GB50055—939、施工现场勘测资料10、施工现场总平面布置图11、施工设备用电统计表第二章工程概况本工程系xx市xx小区1#、15#住宅楼，框剪结构，地下一层，地下十二层，总建筑面积为16576.87平方米。第三章设计内容一、1#、15#住宅楼临时设施系统图（见附图）二、1#、15#住宅楼临时设施平面图（见附图）三、施工现场用电量统计表序号设备名称规格型号安装功率（KW）数量（台）合计功率（KW）1塔式起重机QTZ5013D451452砼输送泵HBT60C551553施工电梯271274钢筋调直机GJG312151155钢筋切断机CT40102206钢筋对焊机MU10010011007钢筋弯曲机CWB403398电焊机BX—500362729电焊机BX—1607.543010平刨机MQ112A31311圆盘锯MJ1043.513.512蛙式夯机HW—603.541413振捣棒ZN—701.5101514平板振动机ZW—72.224.415切割机CQ400A2.224.416台钻ZJ41190.7510.7517水泵3.541418搅拌机JZ3507.517.519压刨机MB1067.517.520套丝机TQ—3A21221蒸饭车KZ2002412422开水炉YL2—121211223室外照明5524宿舍区照明101025办公区照明101026现场照明2525施工现场用电量统计表四、根据施工现场用电设备布置情况，分5个，用VV22电缆，采用放射式沿边排水沟式穿管埋地敷设引至各配电箱。第四章供配电系统一、配电方式总配电箱出线采用放射式配电方式，输送泵、塔吊施工楼屋用电，加工棚单独一路出线、办公室、宿舍、食堂共用一线路，照明线路均有动力箱引出并设照明配电箱。宿舍区、楼道、楼梯照明均采用低压36V供电。二、防雷、接地形式接地形式采用TN—S系统。施工现场塔吊、施工电梯、脚手架均要做防雷接地保护，办公楼、宿舍楼做保护接地。第五章配电房用电施工方案一、配电室设置在15#楼前面，靠漪汾街旁，面积为9m2，配电屏放置在离后墙为1m间位置，使配电屏正面的操作宽度大于1.5m,后面的操作宽度为1m。左：右边的通道宽度大于1m，屏上端距天棚的距离为1m。二、配电室采用砖砌结构，采用现浇钢筋、混凝土屋面，通风窗的尺寸为60cm×100cm，距地高度为1.8m，窗户用1cm×1cm的铁丝网围护,以防小动物进入损坏电缆及电器设备.三、配电室门的尺寸为0.8cm×2cm，用钢和1mm厚的铁皮做线，门应向外开，有锁，门应用BVR10mm2做接地式保护。门上方写上“配电间”标志，门外设置砂槽和干粉灭火器。灭火器挂于门外便于使用。四、配电室照明应从开关上端引出，防止拉闸灭灯。五、配电屏的安全技术措施：A、配电屏两端应与重复接地线及保护零线作电气连接；B、配电屏上各配电线路，应编号并标明用途与走向；C、配电屏应装设短路及过负荷保护装置和漏电保护器；D、配电屏与配电线路维修时，应切断电源并悬挂标志牌。停、送电必须由专人负责。E、配电屏上应设零线桥与地线桥，电缆进出线带电体不得外露；F、配电室内的导线选用绝缘导线。第六章负荷计算1、塔吊：按表查得：KX=0.3COSɕ=0.7tgɕ=1.02由分式计算负荷为:PJ1=0.3×45=13.5KWɕi1=PJ1×tgɕ=13.5×1.02=13.77KVA2、砼输送泵：按表查得：KX=0.7COSɕ=0.7tgɕ=1.02由分式计算负荷为：PJ1=0.7×55=38.5KWɕi1=PJ1×tgɕ=38.5×1.02=39.27KVA3、施工电梯：KX=0.3COSɕ=0.7tgɕ=1.02由分式计算负荷为:PJ1=0.7×27=18.9KWɕi1=PJ1×tgɕ=18.9×1.02=19.28KVA4、钢筋加工机械：按表查得：KX=0.5COSɕ=0.6tgɕ=0.88由分式计算负荷为：PJ1=0.5×(15+20+100+9)=72KWɕi1=PJ1×tgɕ=72×0.88=63.36KVA5、木工机械：按表查得：KX=0.7COSɕ=0.75tgɕ=
