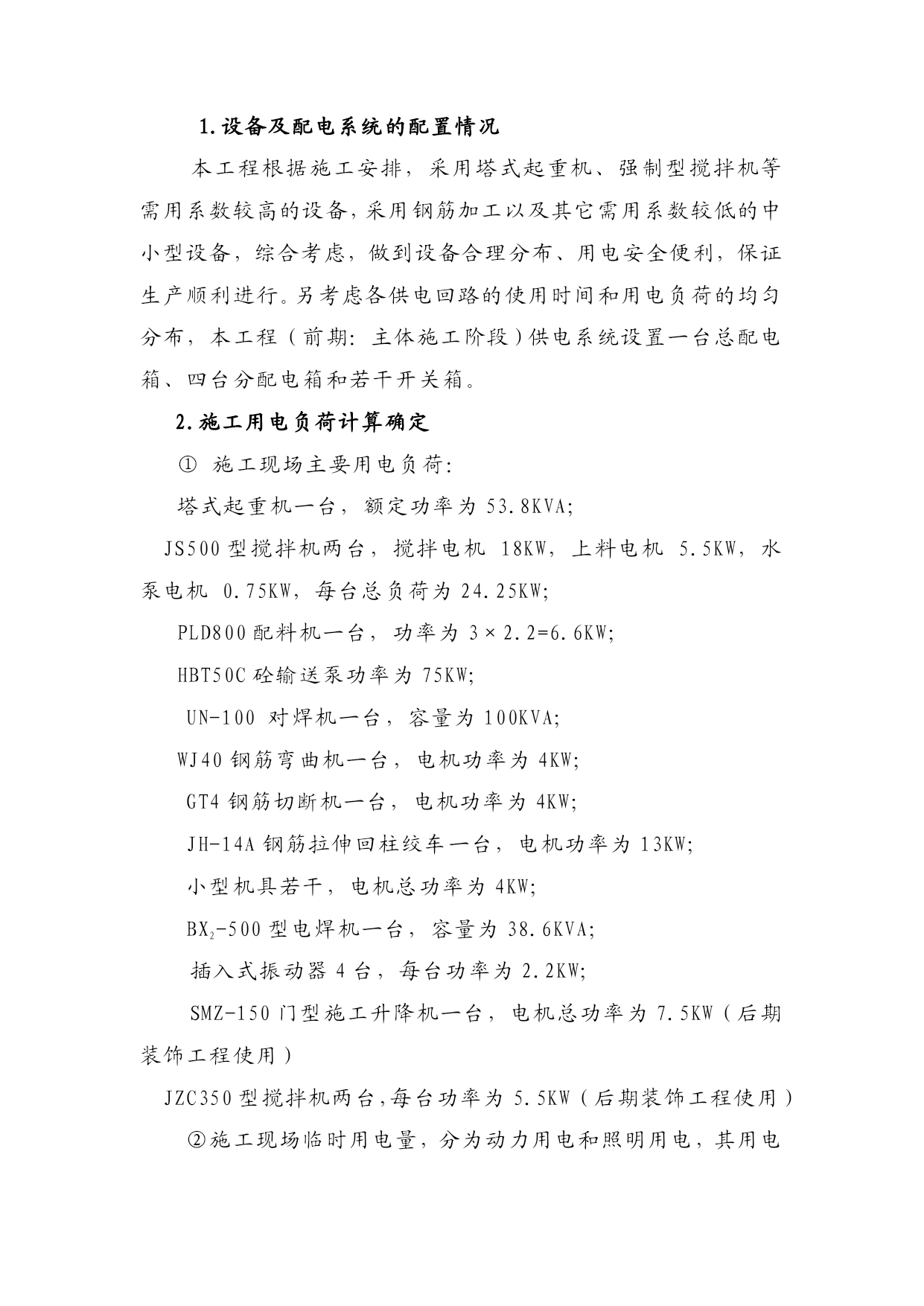

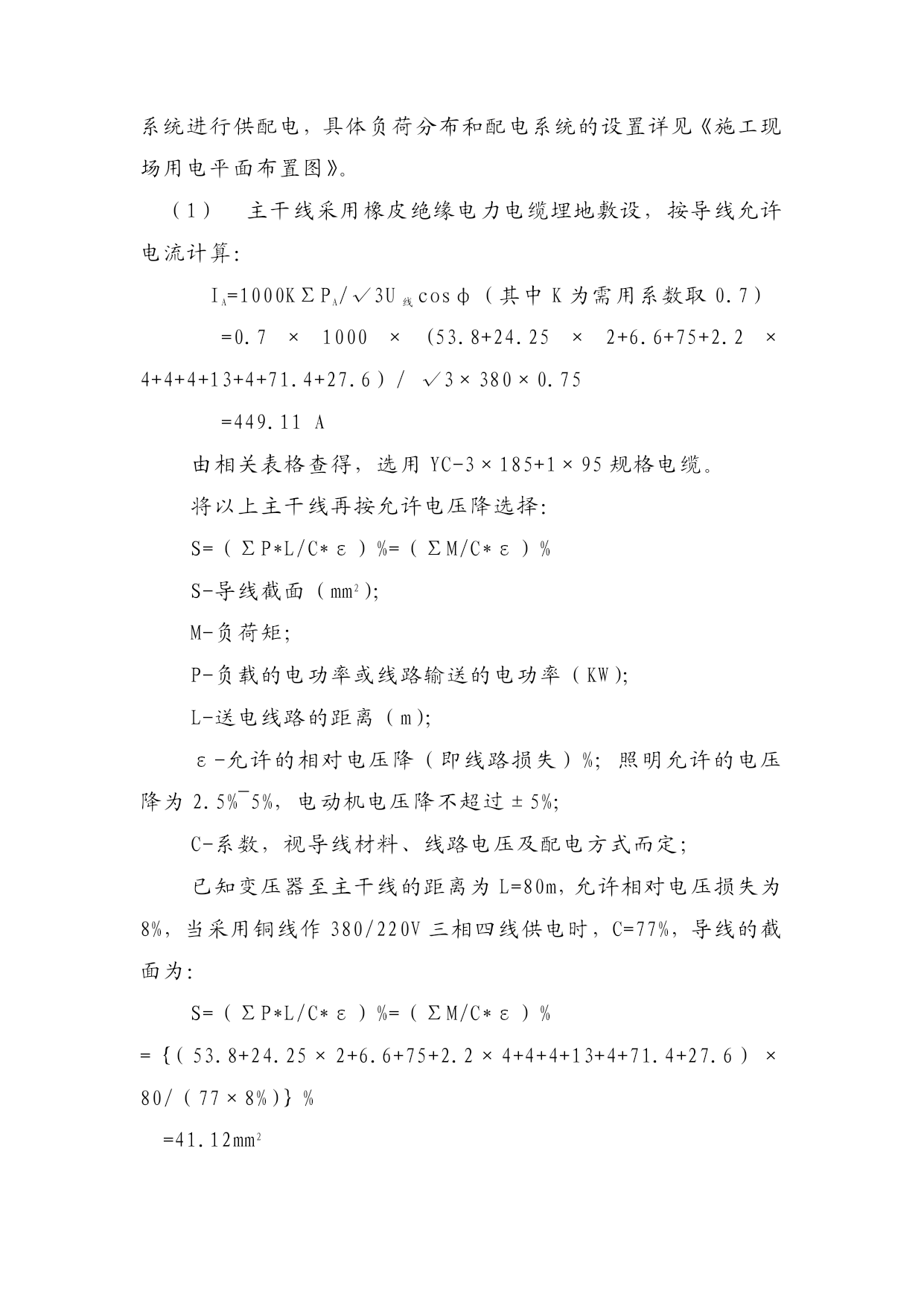

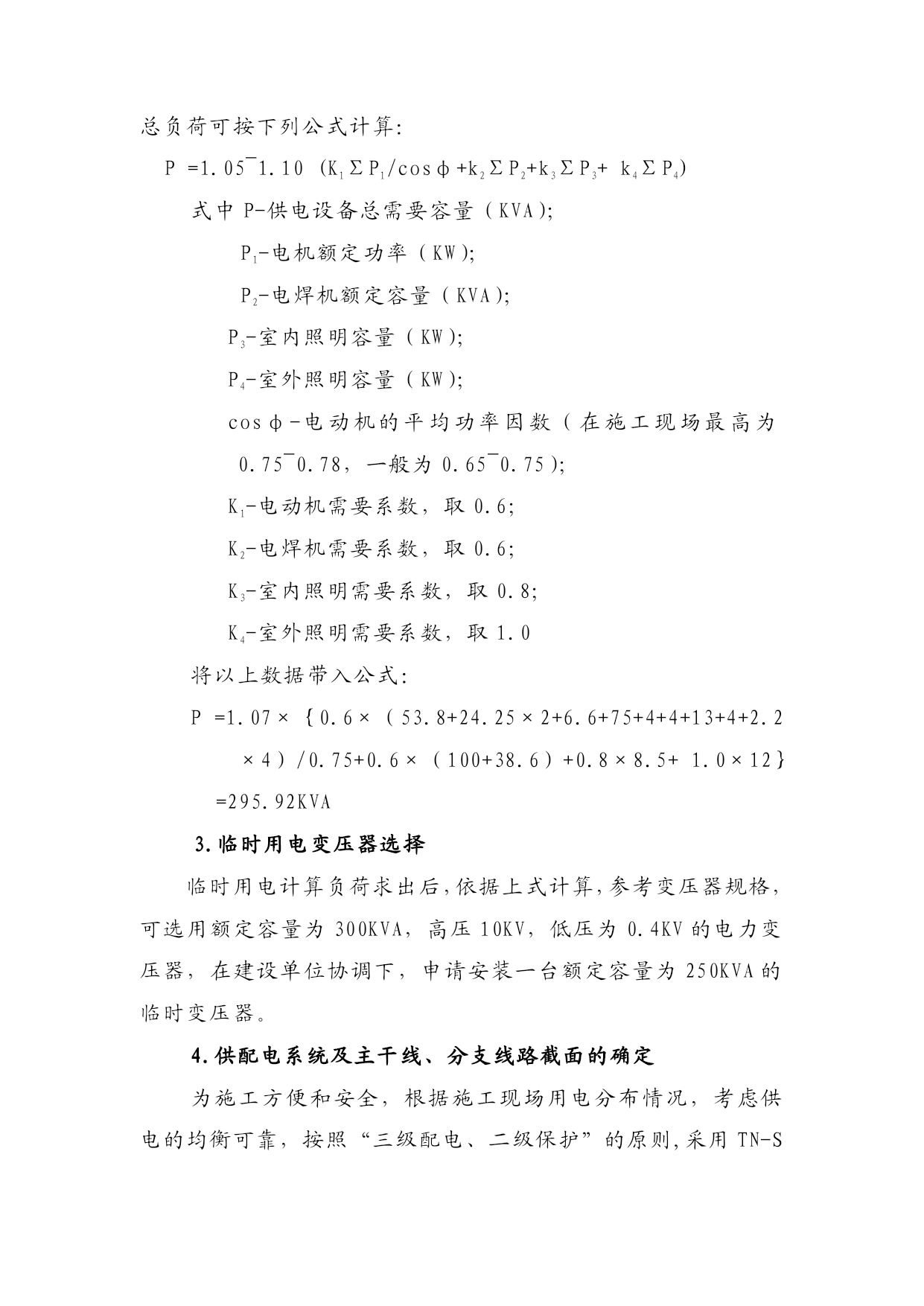

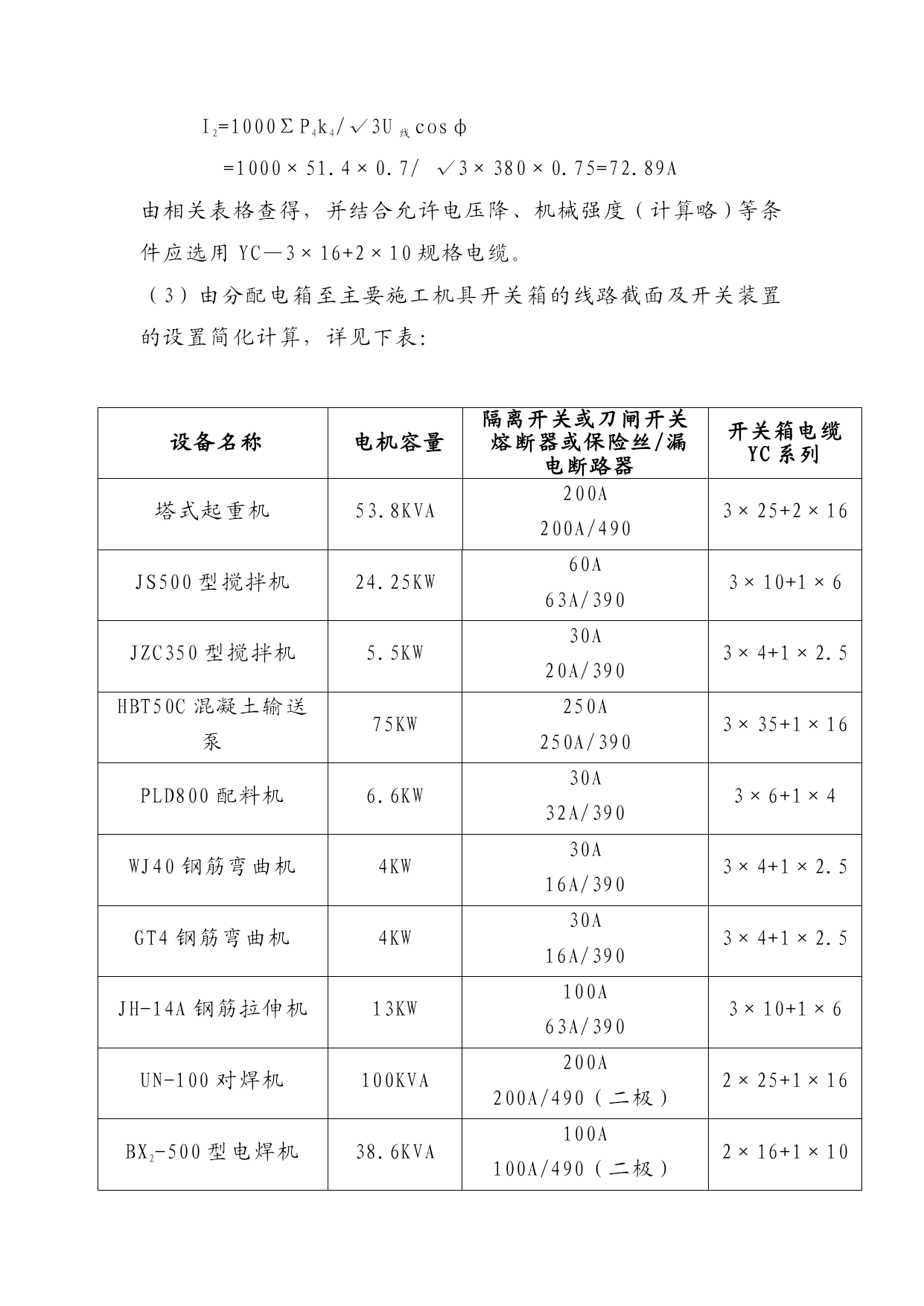

1.设备及配电系统的配置情况本工程根据施工安排，采用塔式起重机、强制型搅拌机等需用系数较高的设备，采用钢筋加工以及其它需用系数较低的中小型设备，综合考虑，做到设备合理分布、用电安全便利，保证生产顺利进行。另考虑各供电回路的使用时间和用电负荷的均匀分布，本工程（前期：主体施工阶段）供电系统设置一台总配电箱、四台分配电箱和若干开关箱。2.施工用电负荷计算确定①施工现场主要用电负荷：塔式起重机一台，额定功率为53.8KVA；JS500型搅拌机两台，搅拌电机18KW，上料电机5.5KW，水泵电机0.75KW，每台总负荷为24.25KW；PLD800配料机一台，功率为3×2.2=6.6KW；HBT50C砼输送泵功率为75KW；UN-100对焊机一台，容量为100KVA；WJ40钢筋弯曲机一台，电机功率为4KW；GT4钢筋切断机一台，电机功率为4KW；JH-14A钢筋拉伸回柱绞车一台，电机功率为13KW；小型机具若干，电机总功率为4KW；BX2-500型电焊机一台，容量为38.6KVA；插入式振动器4台，每台功率为2.2KW；SMZ-150门型施工升降机一台，电机总功率为7.5KW（后期装饰工程使用）JZC350型搅拌机两台，每台功率为5.5KW（后期装饰工程使用）②施工现场临时用电量，分为动力用电和照明用电，其用电总负荷可按下列公式计算：P=1.05~1.10(K1ΣP1/cosφ+k2ΣP2+k3ΣP3+k4ΣP4)式中P-供电设备总需要容量（KVA）；P1-电机额定功率（KW）；P2-电焊机额定容量（KVA）；P3-室内照明容量（KW）；P4-室外照明容量（KW）；cosφ-电动机的平均功率因数（在施工现场最高为0.75~0.78，一般为0.65~0.75）；K1-电动机需要系数，取0.6；K2-电焊机需要系数，取0.6；K3-室内照明需要系数，取0.8；K4-室外照明需要系数，取1.0将以上数据带入公式：P=1.07×｛0.6×（53.8+24.25×2+6.6+75+4+4+13+4+2.2×4）/0.75+0.6×（100+38.6）+0.8×8.5+1.0×12｝=295.92KVA3.临时用电变压器选择临时用电计算负荷求出后，依据上式计算，参考变压器规格，可选用额定容量为300KVA，高压10KV，低压为0.4KV的电力变压器，在建设单位协调下，申请安装一台额定容量为250KVA的临时变压器。4.供配电系统及主干线、分支线路截面的确定为施工方便和安全，根据施工现场用电分布情况，考虑供电的均衡可靠，按照“三级配电、二级保护”的原则,采用TN-S系统进行供配电，具体负荷分布和配电系统的设置详见《施工现场用电平面布置图》。（1）主干线采用橡皮绝缘电力电缆埋地敷设，按导线允许电流计算：IA=1000KΣPA/√3U线cosφ（其中K为需用系数取0.7）=0.7×1000×(53.8+24.25×2+6.6+75+2.2×4+4+4+13+4+71.4+27.6）/√3×380×0.75=449.11A由相关表格查得，选用YC-3×185+1×95规格电缆。将以上主干线再按允许电压降选择：S=（ΣP*L/C*ε）%=（ΣM/C*ε）%S-导线截面（mm2）；M-负荷矩；P-负载的电功率或线路输送的电功率（KW）；L-送电线路的距离（m）；ε-允许的相对电压降（即线路损失）%；照明允许的电压降为2.5%~5%，电动机电压降不超过±5%；C-系数，视导线材料、线路电压及配电方式而定；已知变压器至主干线的距离为L=80m，允许相对电压损失为8%，当采用铜线作380/220V三相四线供电时，C=77%，导线的截面为：S=（ΣP*L/C*ε）%=（ΣM/C*ε）%=｛（53.8+24.25×2+6.6+75+2.2×4+4+4+13+4+71.4+27.6）×80/（77×8%）｝%=41.12mm2同时按机械强度进行选择，综合考虑：主干线采用规格为YC-3×120+1×70的橡套电缆（2）分支线路Ⅰ至搅拌站，采用橡套电缆埋地敷设，按导线允许载流量计算：I1=1000KΣP1/√3U线cosφ（其中K为需用系数取0.7）=0.7×1000×（75+24.25×2+6.6）/√3×380×0.75=184.49A由相关表格查得，并结合允许电压降、机械强度（计算略）等条件应选用YC—3×70+2×35规格电缆。分支线路2至钢筋加工场地，采用橡皮绝缘电缆直埋地敷设,按导线允许载流量计算选择：I2=1000ΣP3k2/√3U线cosφ=1000×（4+4+13+4+50+38.6）×0.7/√3×380×0.75=175.8
