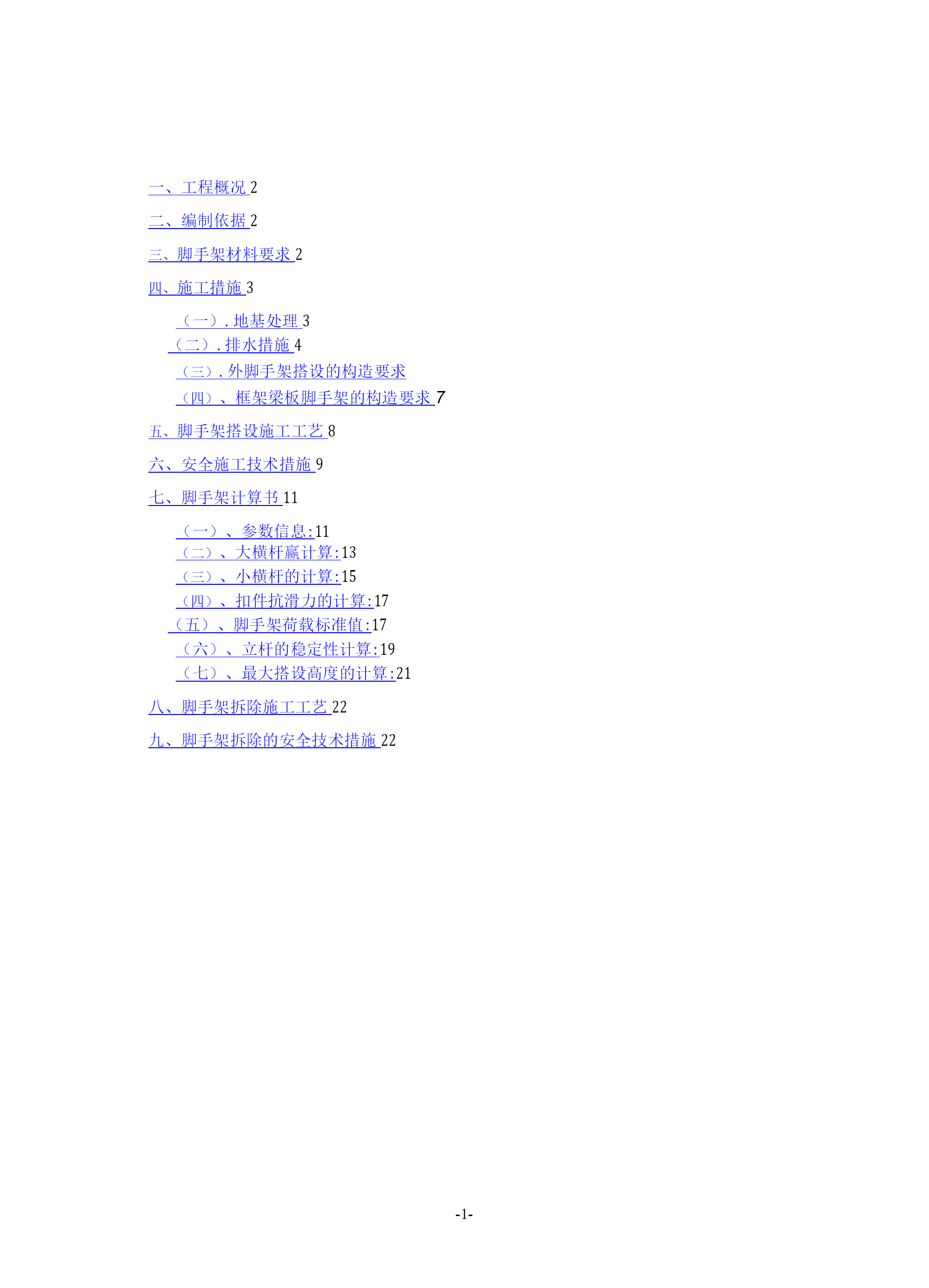

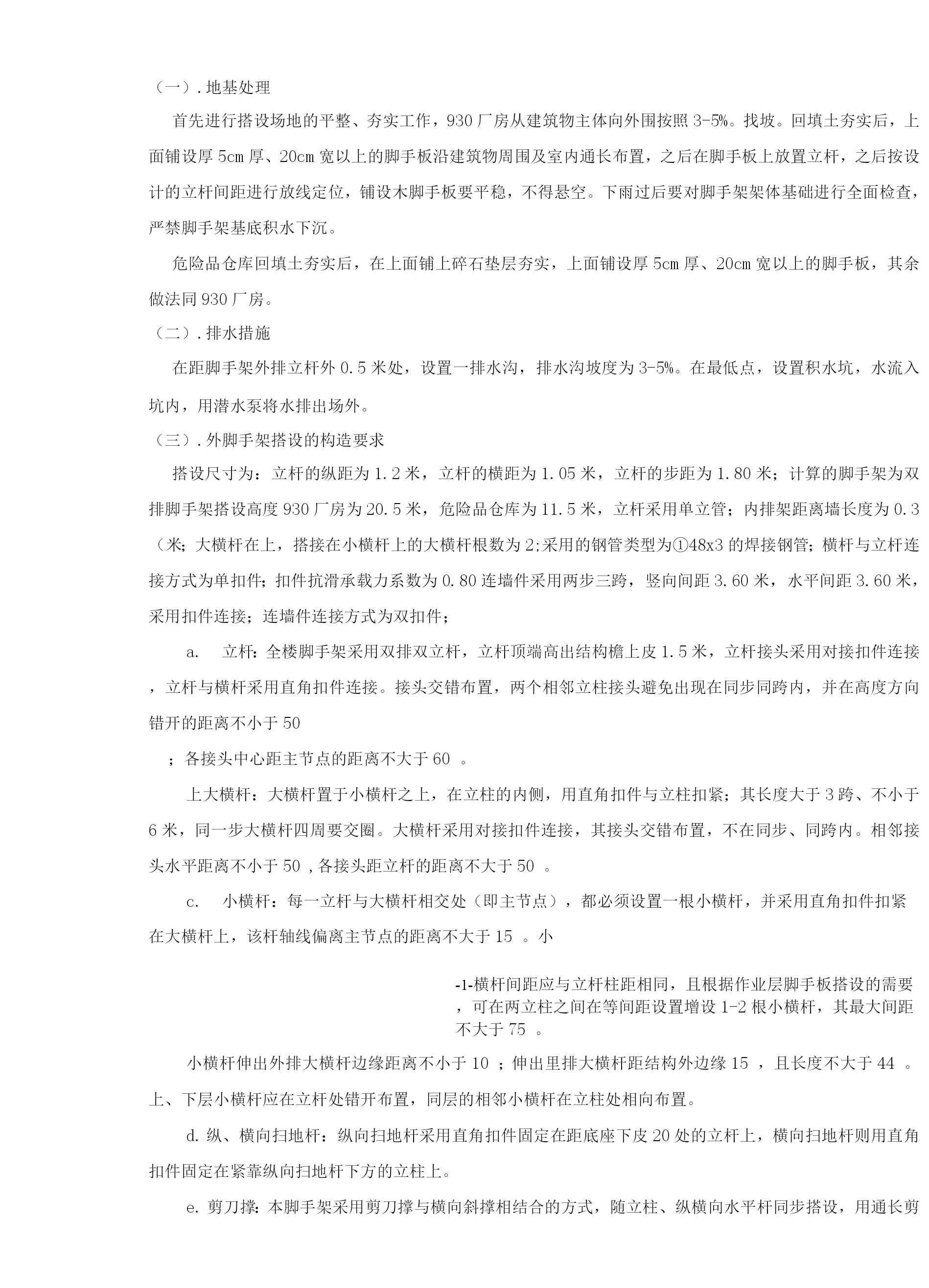

TOC\o"1-5"\h\zHYPERLINK"h"\l"bookmark24"\o"CurrentDocument"一、工程概况2HYPERLINK"h"\l"bookmark32"\o"CurrentDocument"二、编制依据2HYPERLINK"h"\l"bookmark39"\o"CurrentDocument"三、脚手架材料要求2HYPERLINK"h"\l"bookmark46"\o"CurrentDocument"四、施工措施3（一）.地基处理3（二）.排水措施4（三）.外脚手架搭设的构造要求（四）、框架梁板脚手架的构造要求7HYPERLINK"h"\l"bookmark76"\o"CurrentDocument"五、脚手架搭设施工工艺8HYPERLINK"h"\l"bookmark80"\o"CurrentDocument"六、安全施工技术措施9HYPERLINK"h"\l"bookmark87"\o"CurrentDocument"七、脚手架计算书11（一）、参数信息:11（二）、大横杆赢计算:13（三）、小横杆的计算:15（四）、扣件抗滑力的计算:17（五）、脚手架荷载标准值:17（六）、立杆的稳定性计算:19（七）、最大搭设高度的计算:21八、脚手架拆除施工工艺22九、脚手架拆除的安全技术措施22-1-脚手架搭设施工方案一、工程概况1、工程名称：扩建工程2、工程地点：号3M新桥工厂内3、结构类型：4、建筑面积：危险品仓库：1550平方米。二、编制依据1、《建筑施工安全检查标准》JGJ-99；3、《建筑施工高处作业安全技术规范》JGJ80-91；4、施工组织设计及施工图纸。三、脚手架材料要求1）、脚手架杆件采用外径48mm、壁厚3.5mm的焊接钢管，其力学性能应符合国家现行标准《碳素结构钢》GBT7中Q235A钢的规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许使用。2）、扣件使用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995规定的要求，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时，开处的最小距离不小于5mm，扣件的活动部位转动灵活，旋转扣件的两旋转面间隙要小于1mm，扣件螺栓的拧紧力距达60N*M时扣件不得破坏。3）、脚手板采用50mm厚落叶松，宽度为3mm，凡是腐朽、扭曲、斜纹、破裂和大横透疥者不得使用，使用的脚手板两端8cm用8号铅丝箍绕3圈。四、施工措施结合本工程结构形式、实际施工特点，930厂房建筑物四周搭设落地式、-1-全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。室内采用满堂红脚手架模板支撑体系。危险品仓库沿防爆墙周围搭设落地式全高扣件式双排钢管脚手架。（一）.地基处理首先进行搭设场地的平整、夯实工作，930厂房从建筑物主体向外围按照3-5%。找坡。回填土夯实后，上面铺设厚5cm厚、20cm宽以上的脚手板沿建筑物周围及室内通长布置，之后在脚手板上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。下雨过后要对脚手架架体基础进行全面检查，严禁脚手架基底积水下沉。危险品仓库回填土夯实后，在上面铺上碎石垫层夯实，上面铺设厚5cm厚、20cm宽以上的脚手板，其余做法同930厂房。（二）.排水措施在距脚手架外排立杆外0.5米处，设置一排水沟，排水沟坡度为3-5%。在最低点，设置积水坑，水流入坑内，用潜水泵将水排出场外。（三）.外脚手架搭设的构造要求搭设尺寸为：立杆的纵距为1.2米，立杆的横距为1.05米，立杆的步距为1.80米；计算的脚手架为双排脚手架搭设高度930厂房为20.5米，危险品仓库为11.5米，立杆采用单立管；内排架距离墙长度为0.3（米；大横杆在上，搭接在小横杆上的大横杆根数为2;采用的钢管类型为①48x3的焊接钢管；横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为0.80连墙件采用两步三跨，竖向间距3.60米，水平间距3.60米，采用扣件连接；连墙件连接方式为双扣件；立杆：全楼脚手架采用双排双立杆，立杆顶端高出结构檐上皮1.5米，立杆接头采用对接扣件连接，立杆与横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50；各接头中心距主节点的距离不大于60。上大横杆
