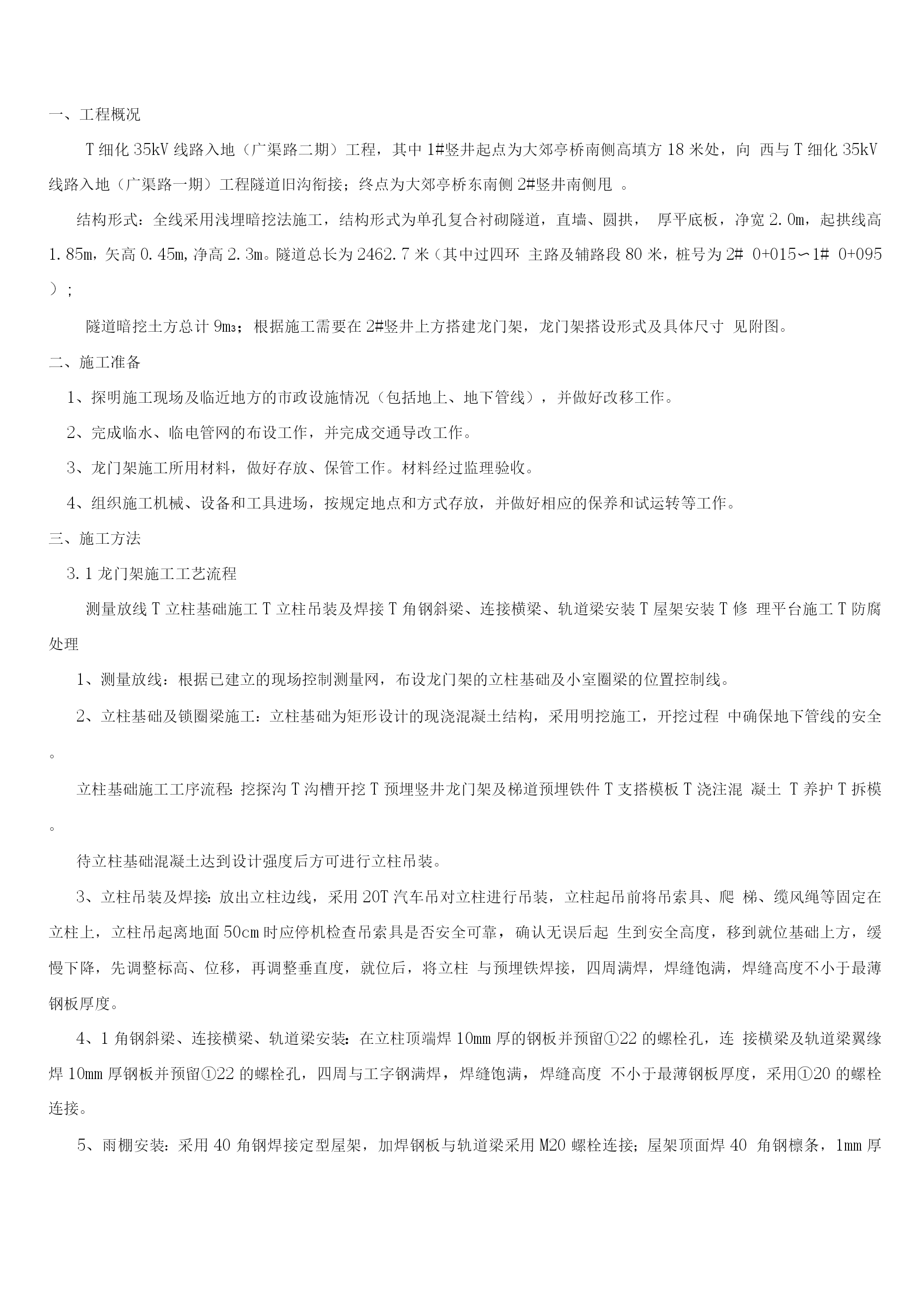

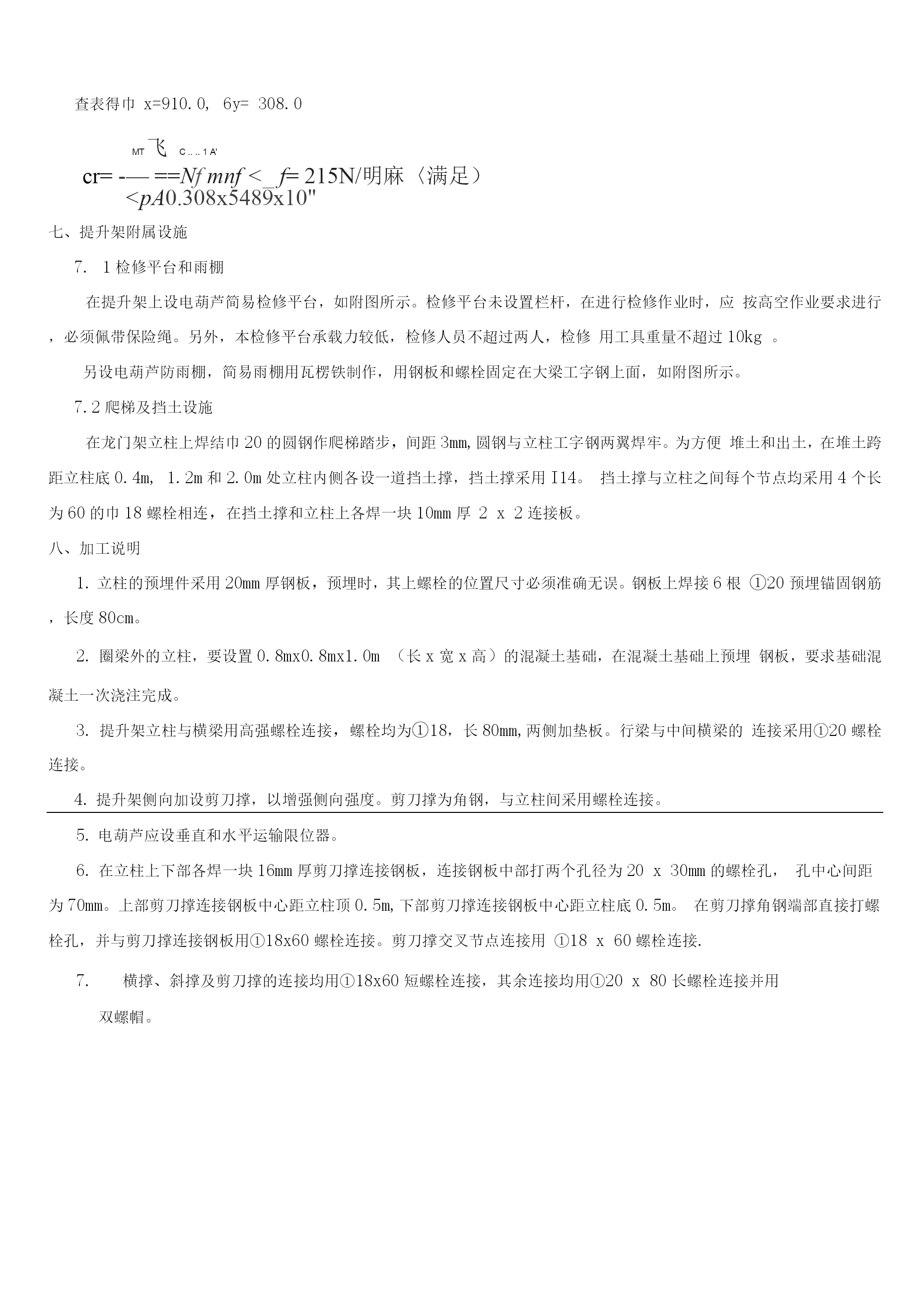

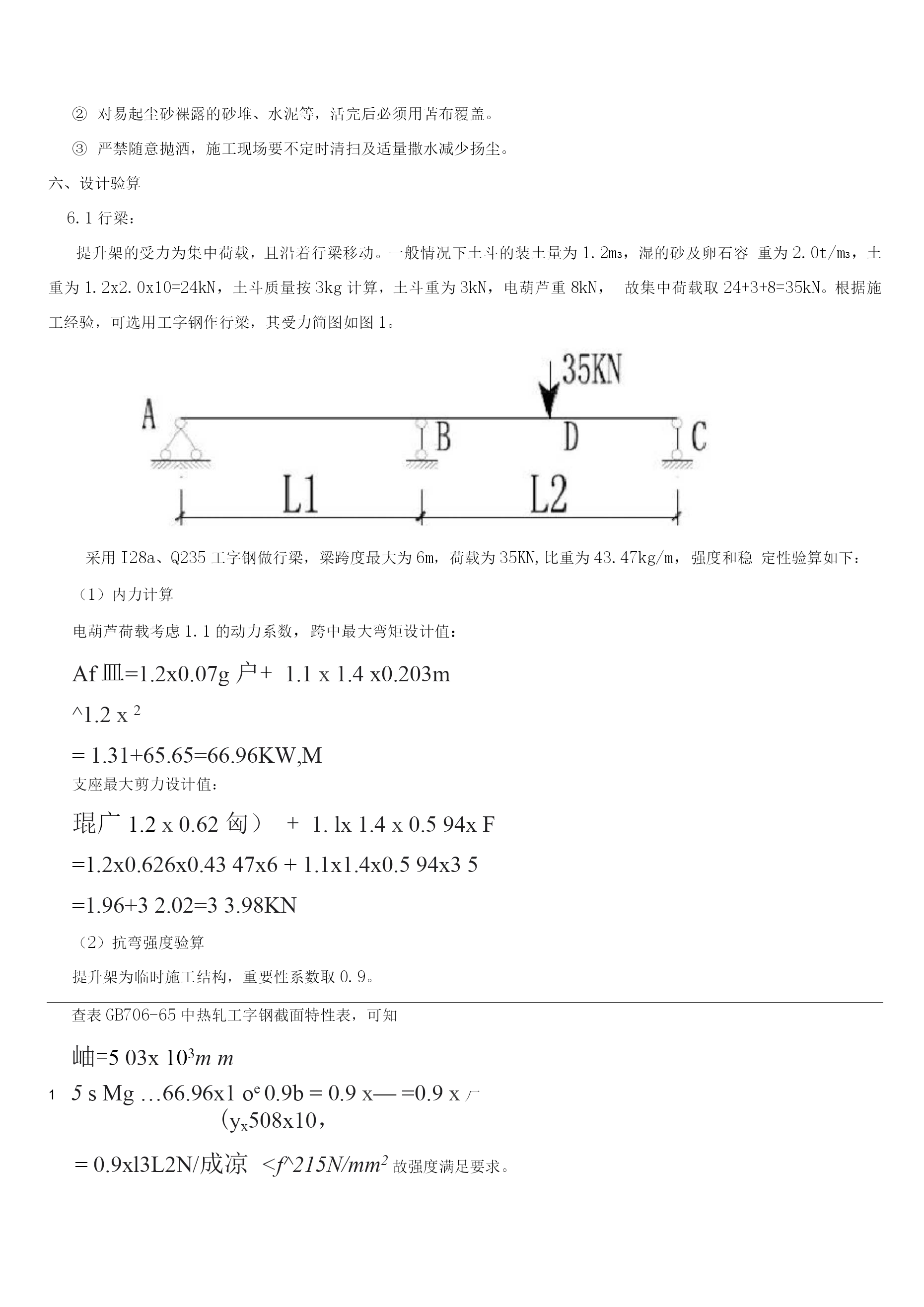

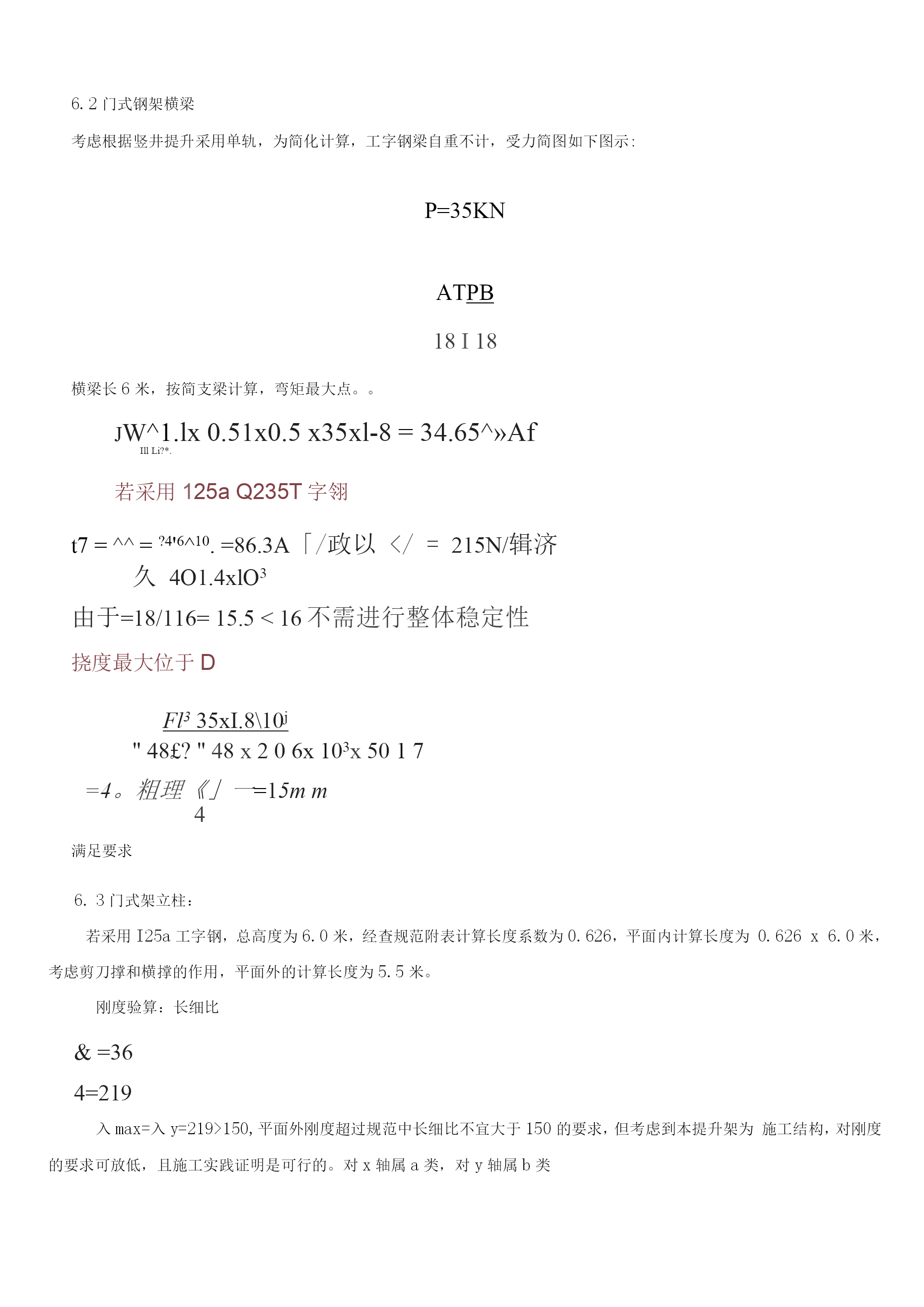

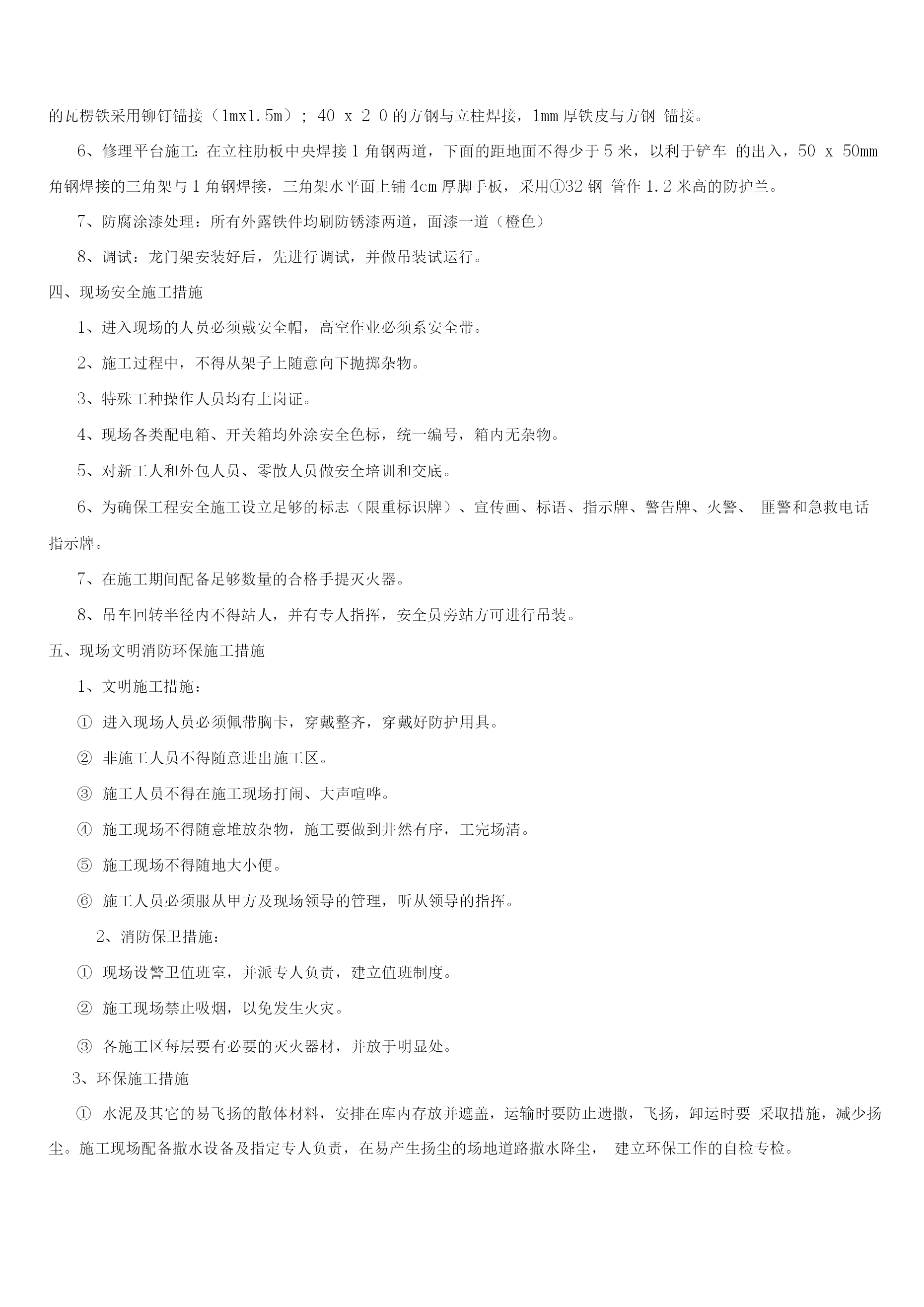

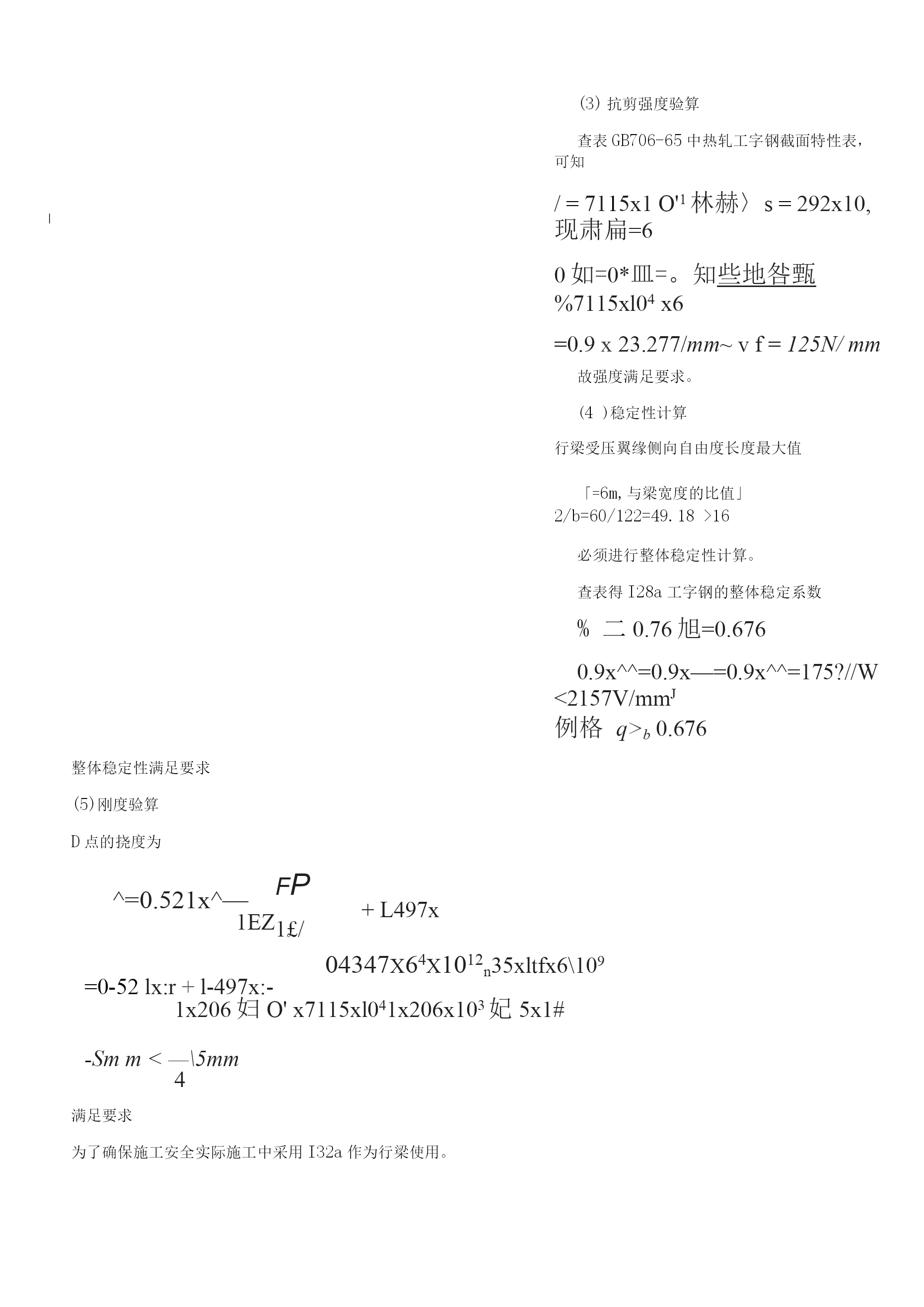

T细化35kV线路入地（广渠路二期）工程龙门架安装施工方案编制:审核：审批:北京市市政三工程建设有限责任公司T细化35kV线路入地（广渠路二期）工程项目经理部2014年2月一、工程概况T细化35kV线路入地（广渠路二期）工程，其中1#竖井起点为大郊亭桥南侧高填方18米处，向西与T细化35kV线路入地（广渠路一期）工程隧道旧沟衔接；终点为大郊亭桥东南侧2#竖井南侧甩。结构形式：全线采用浅埋暗挖法施工，结构形式为单孔复合衬砌隧道，直墙、圆拱，厚平底板，净宽2.0m，起拱线高1.85m，矢高0.45m,净高2.3m。隧道总长为2462.7米（其中过四环主路及辅路段80米，桩号为2#0+015〜1#0+095）;隧道暗挖土方总计9m3；根据施工需要在2#竖井上方搭建龙门架，龙门架搭设形式及具体尺寸见附图。二、施工准备1、探明施工现场及临近地方的市政设施情况（包括地上、地下管线），并做好改移工作。2、完成临水、临电管网的布设工作，并完成交通导改工作。3、龙门架施工所用材料，做好存放、保管工作。材料经过监理验收。4、组织施工机械、设备和工具进场，按规定地点和方式存放，并做好相应的保养和试运转等工作。三、施工方法3.1龙门架施工工艺流程测量放线T立柱基础施工T立柱吊装及焊接T角钢斜梁、连接横梁、轨道梁安装T屋架安装T修理平台施工T防腐处理1、测量放线：根据已建立的现场控制测量网，布设龙门架的立柱基础及小室圈梁的位置控制线。2、立柱基础及锁圈梁施工：立柱基础为矩形设计的现浇混凝土结构，采用明挖施工，开挖过程中确保地下管线的安全。立柱基础施工工序流程：挖探沟T沟槽开挖T预埋竖井龙门架及梯道预埋铁件T支搭模板T浇注混凝土T养护T拆模。待立柱基础混凝土达到设计强度后方可进行立柱吊装。3、立柱吊装及焊接：放出立柱边线，采用20T汽车吊对立柱进行吊装，立柱起吊前将吊索具、爬梯、缆风绳等固定在立柱上，立柱吊起离地面50cm时应停机检查吊索具是否安全可靠，确认无误后起生到安全高度，移到就位基础上方，缓慢下降，先调整标高、位移，再调整垂直度，就位后，将立柱与预埋铁焊接，四周满焊，焊缝饱满，焊缝高度不小于最薄钢板厚度。4、1角钢斜梁、连接横梁、轨道梁安装：在立柱顶端焊10mm厚的钢板并预留①22的螺栓孔，连接横梁及轨道梁翼缘焊10mm厚钢板并预留①22的螺栓孔，四周与工字钢满焊，焊缝饱满，焊缝高度不小于最薄钢板厚度，采用①20的螺栓连接。5、雨棚安装：采用40角钢焊接定型屋架，加焊钢板与轨道梁采用M20螺栓连接；屋架顶面焊40角钢檩条，1mm厚的瓦楞铁采用铆钉锚接（1mx1.5m）;40x20的方钢与立柱焊接，1mm厚铁皮与方钢锚接。6、修理平台施工：在立柱肋板中央焊接1角钢两道，下面的距地面不得少于5米，以利于铲车的出入，50x50mm角钢焊接的三角架与1角钢焊接，三角架水平面上铺4cm厚脚手板，采用①32钢管作1.2米高的防护兰。7、防腐涂漆处理：所有外露铁件均刷防锈漆两道，面漆一道（橙色）8、调试：龙门架安装好后，先进行调试，并做吊装试运行。四、现场安全施工措施1、进入现场的人员必须戴安全帽，高空作业必须系安全带。2、施工过程中，不得从架子上随意向下抛掷杂物。3、特殊工种操作人员均有上岗证。4、现场各类配电箱、开关箱均外涂安全色标，统一编号，箱内无杂物。5、对新工人和外包人员、零散人员做安全培训和交底。6、为确保工程安全施工设立足够的标志（限重标识牌）、宣传画、标语、指示牌、警告牌、火警、匪警和急救电话指示牌。7、在施工期间配备足够数量的合格手提灭火器。8、吊车回转半径内不得站人，并有专人指挥，安全员旁站方可进行吊装。五、现场文明消防环保施工措施1、文明施工措施：进入现场人员必须佩带胸卡，穿戴整齐，穿戴好防护用具。非施工人员不得随意进出施工区。施工人员不得在施工现场打闹、大声喧哗。施工现场不得随意堆放杂物，施工要做到井然有序，工完场清。施工现场不得随地大小便。施工人员必须服从甲方及现场领导的管理，听从领导的指挥。2、消防保卫措施：现场设警卫值班室，并派专人负责，建立值班制度。施工现场禁止吸烟，以免发生火灾。各施工区每层要有必要的灭火器材，并放于明显处。3、环保施工措施水泥及其它的易飞扬的散体材料，安排在库内存放并遮盖，运输时要防止遗撒，飞扬，卸运时要采取措施，减少扬尘。施工现场配备撒水设备及指定专人负责，在易产生扬尘的场地道路撒水降尘，建立环保工作的自检专检。对易起尘砂裸露的砂堆、水泥等，活完后必须用苫布覆盖。严禁随意抛洒，施工现场要不定时清扫及适量撒水减少扬尘。六、设计验算6.1行梁：提升架的受力为集中荷载，且沿着行梁移动。一般情况下土斗的装
