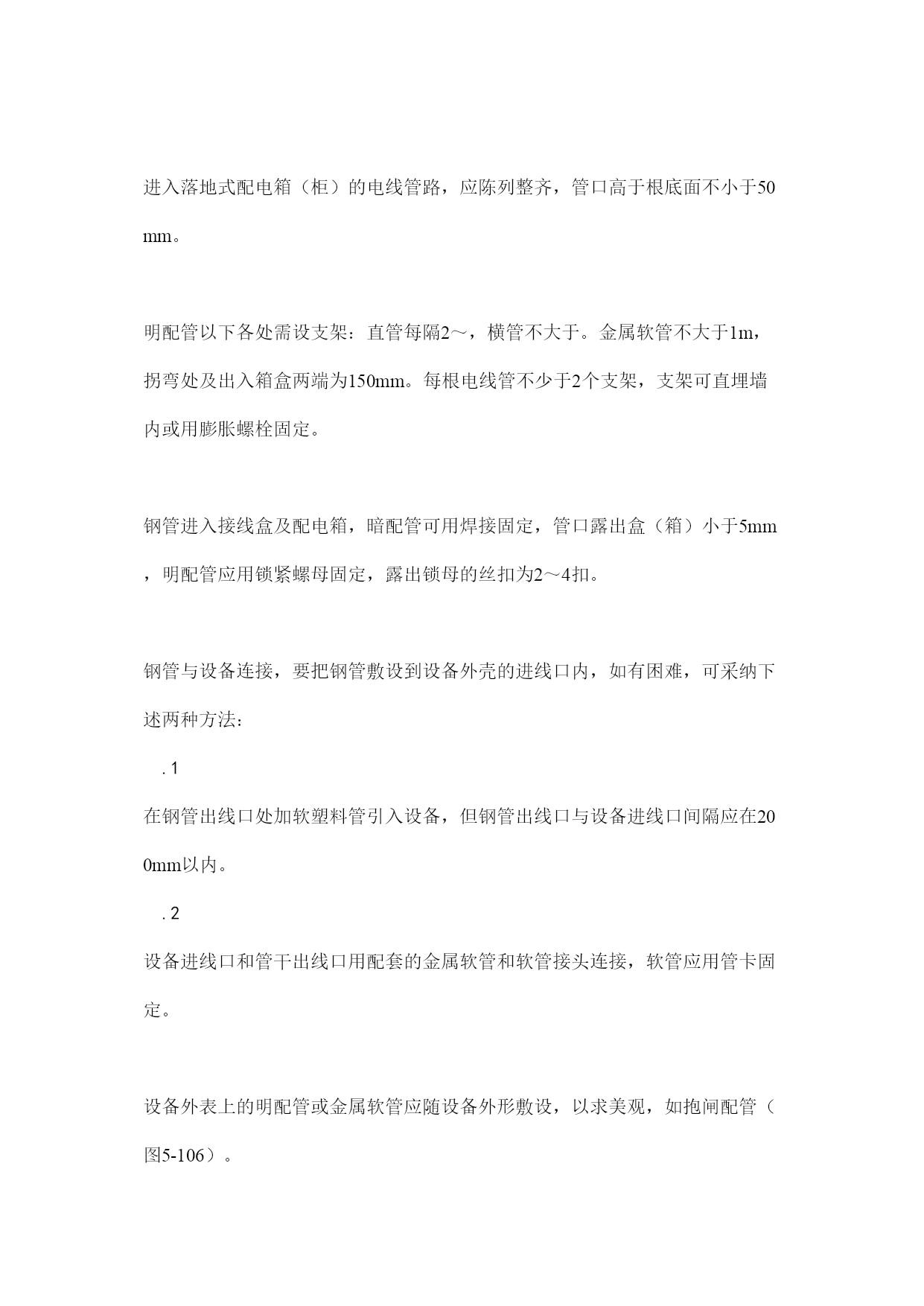

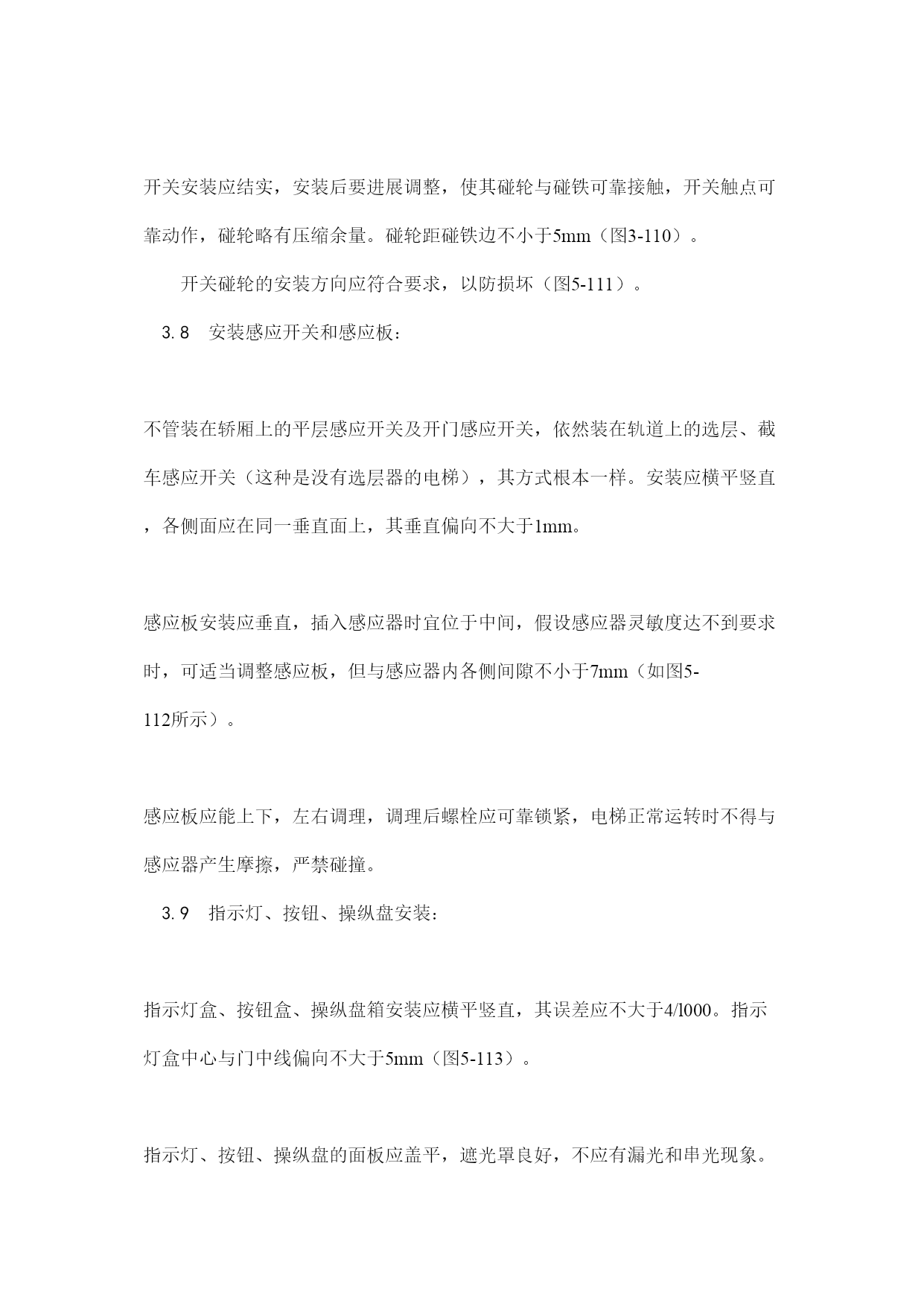

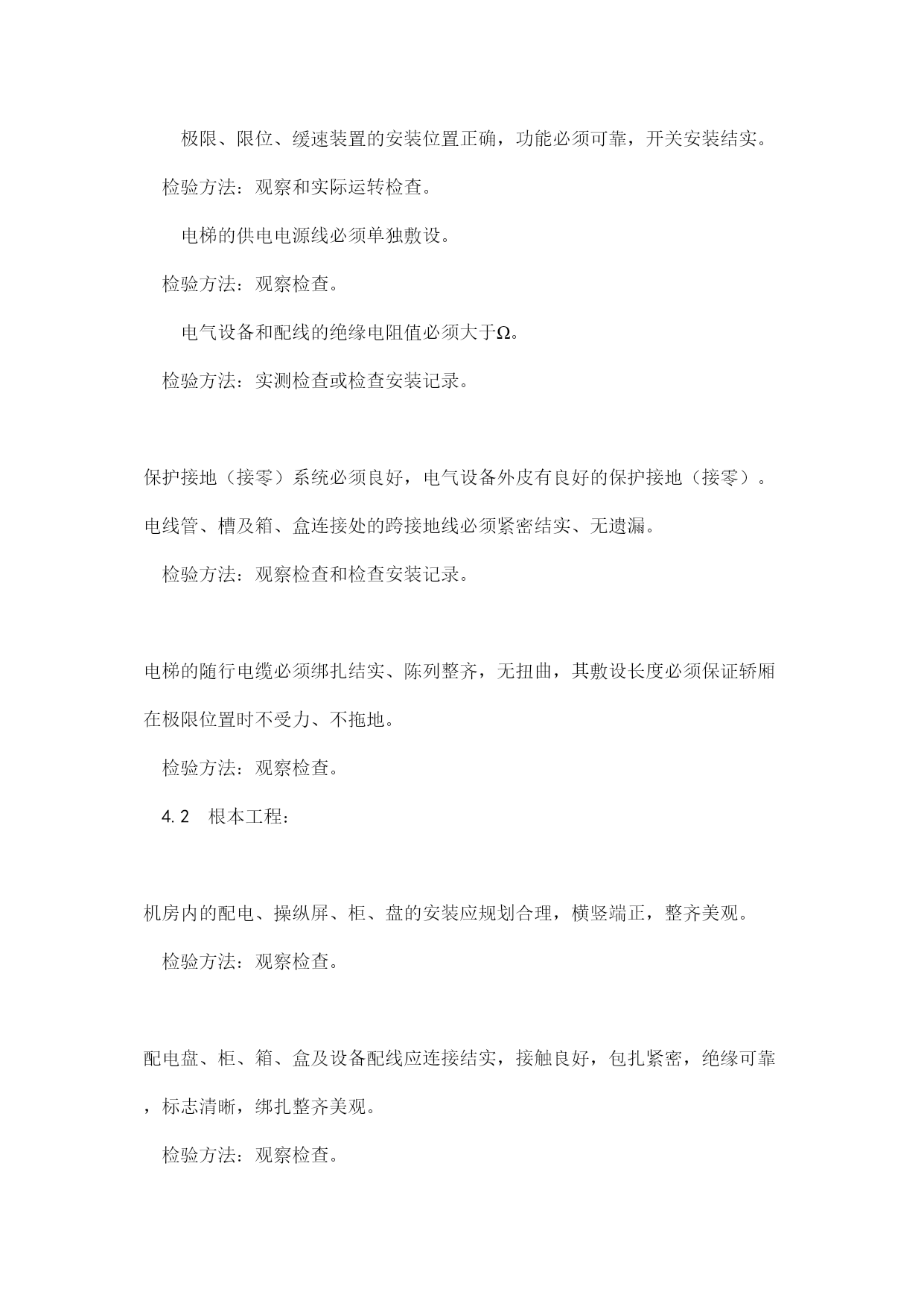

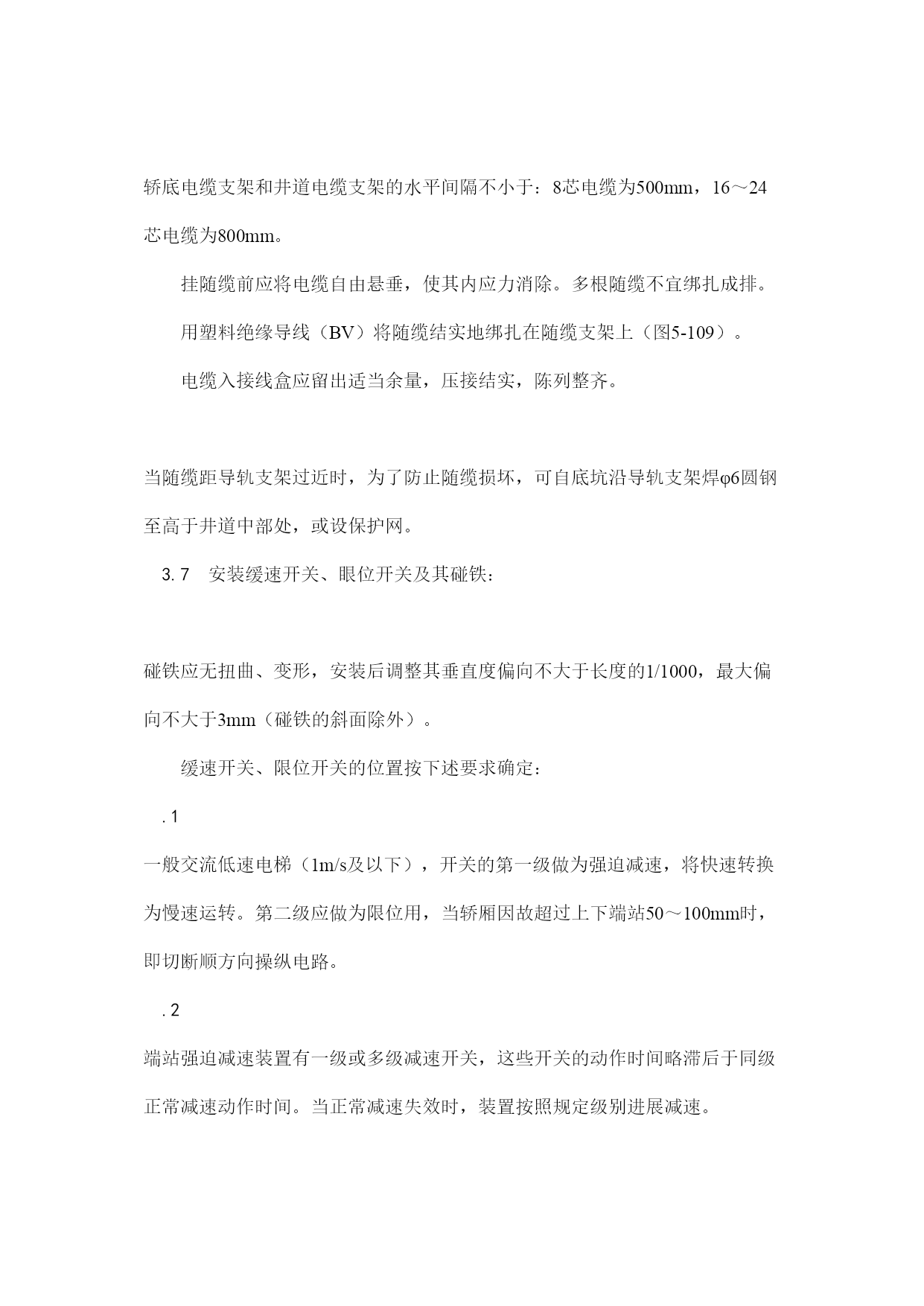

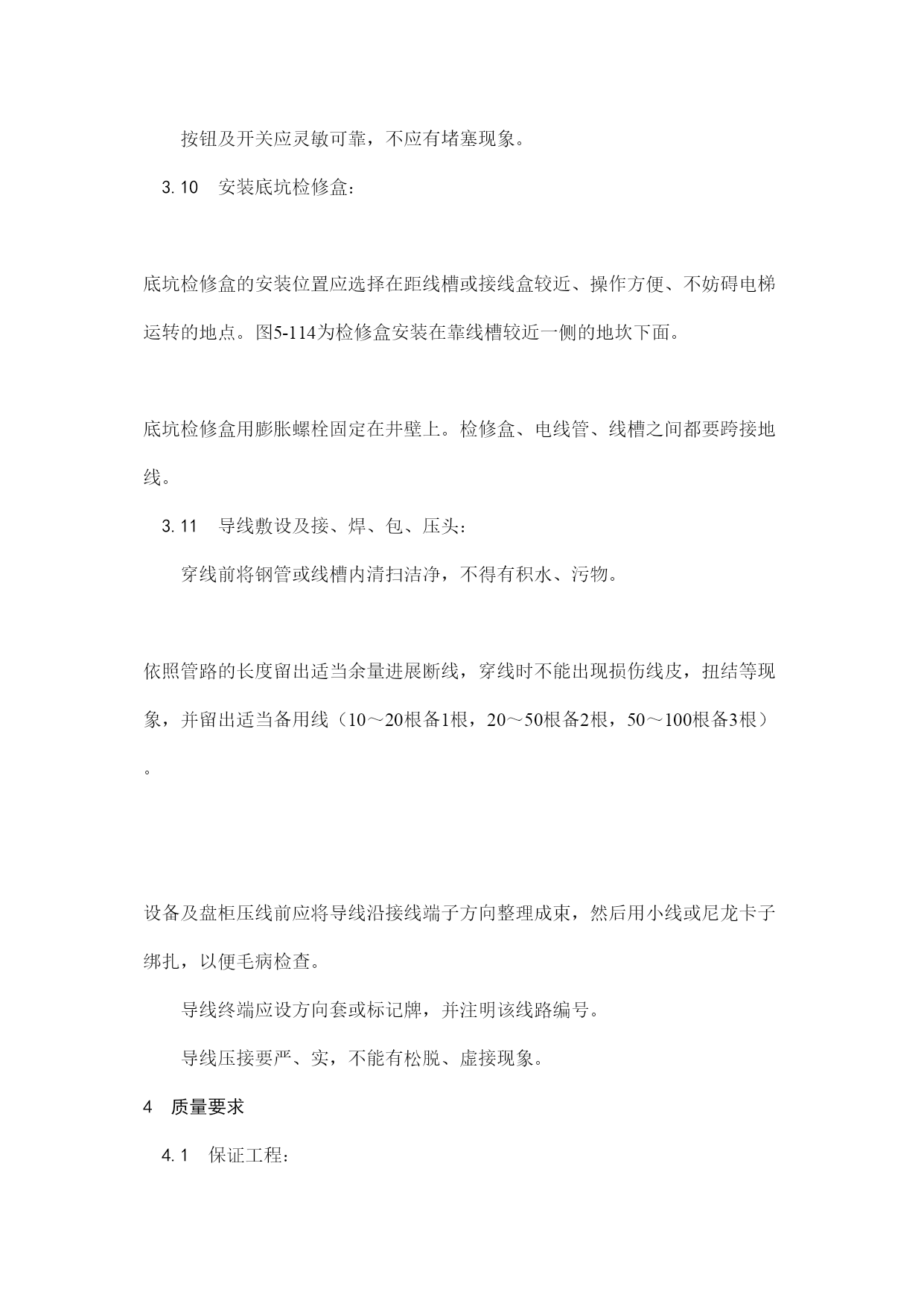

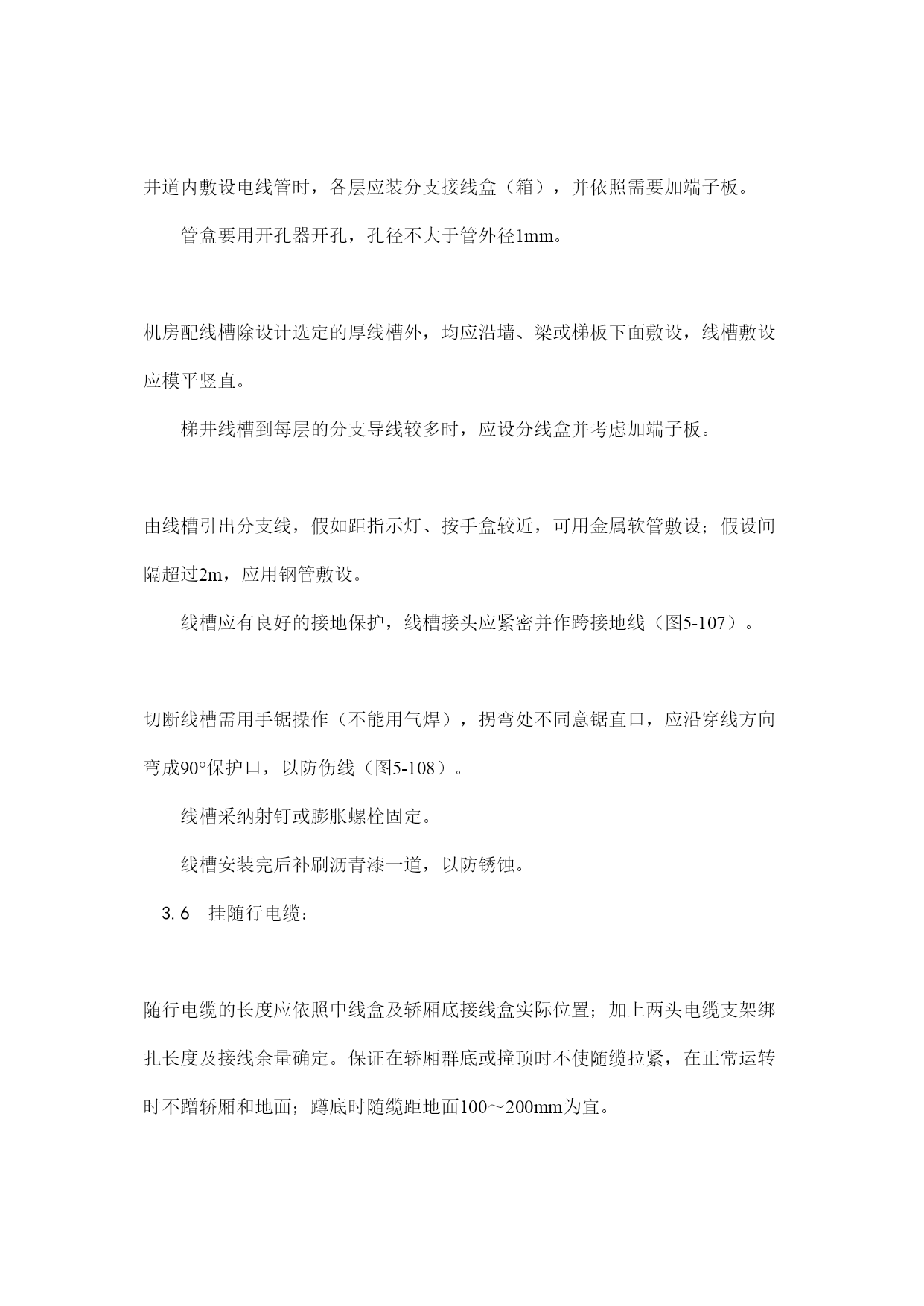

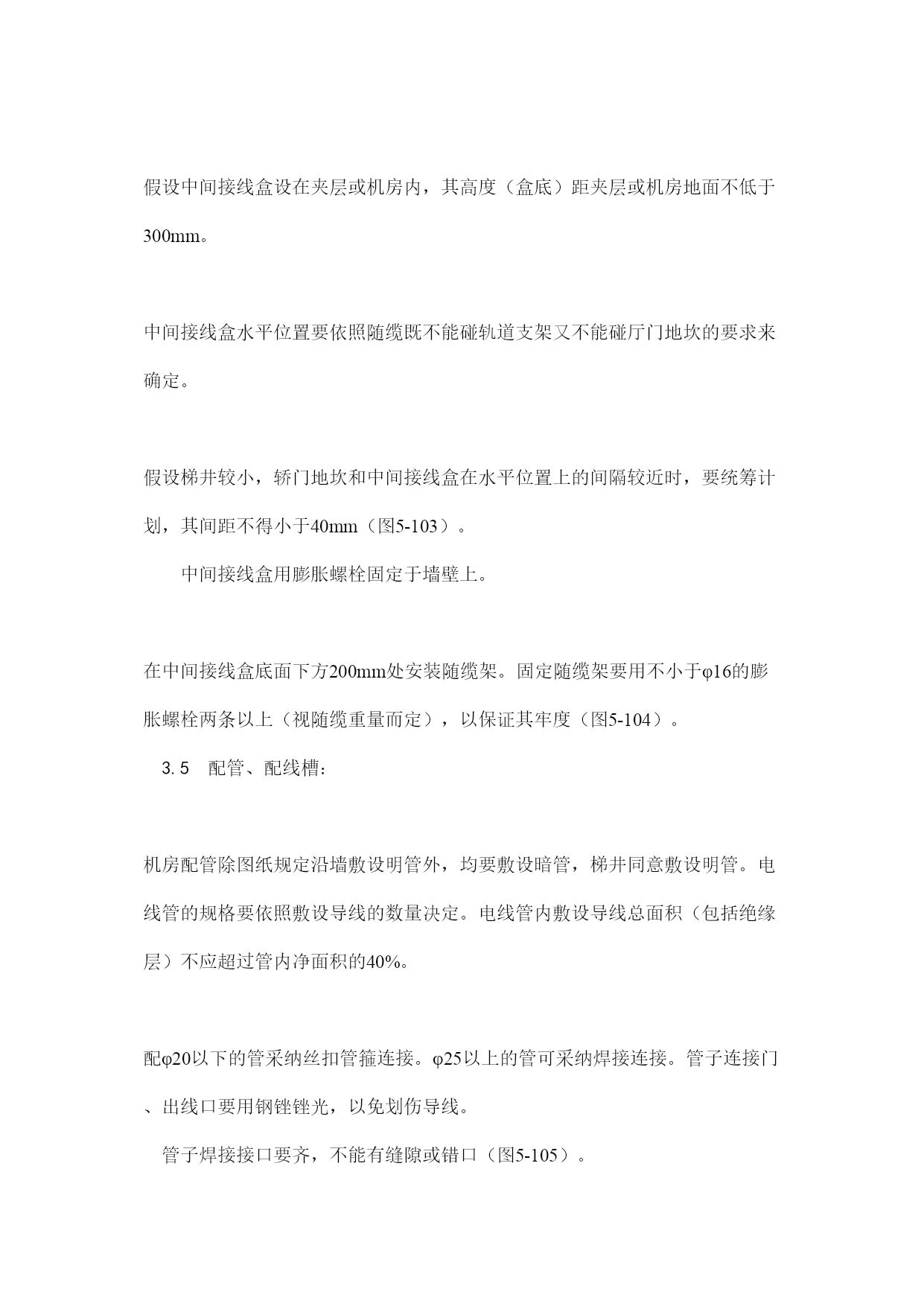

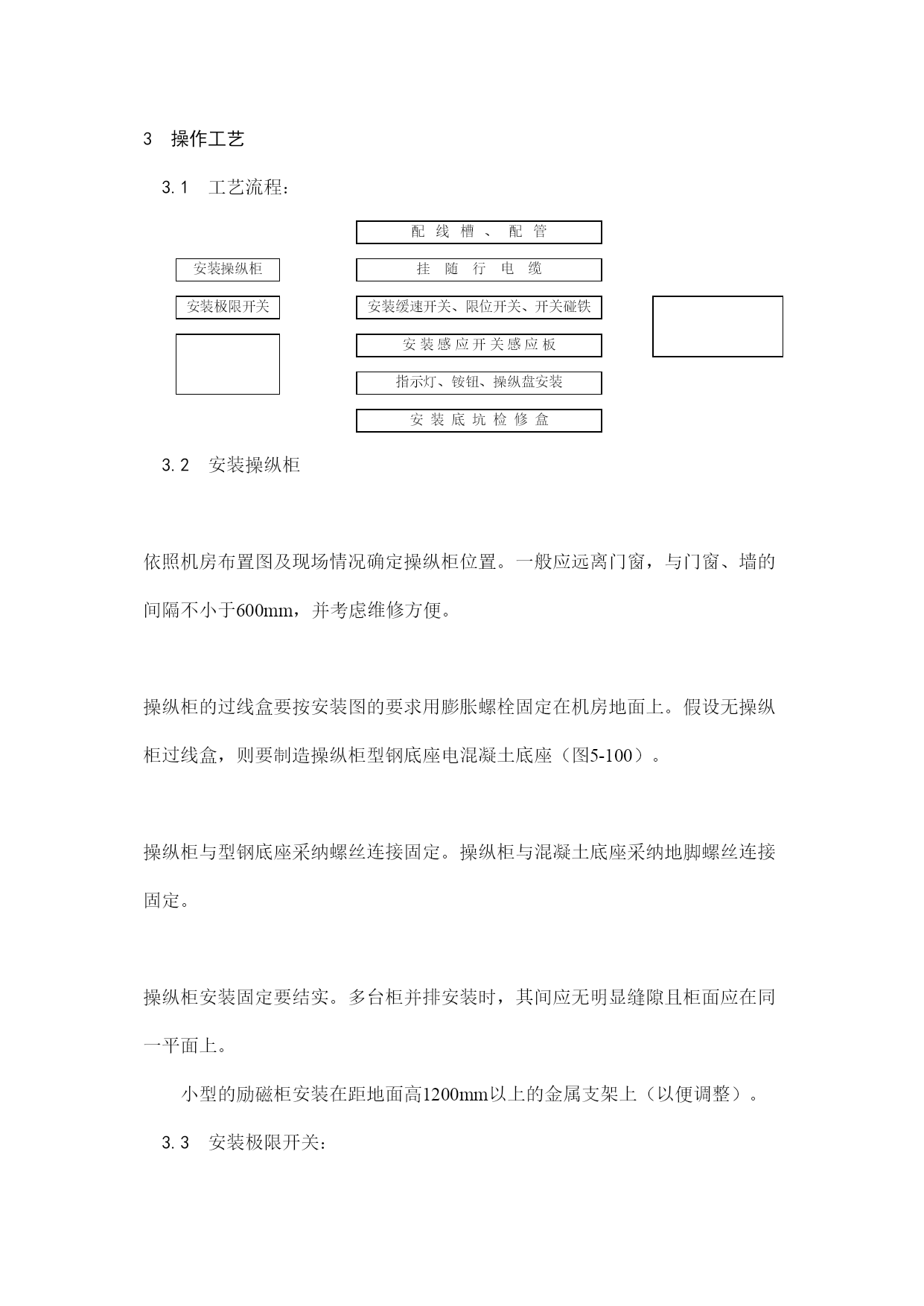

电气设备安装1范围本工艺标准适用于额定载重量5000kg及以下、额定速度3m/s及以下的各类国产曳引驱动电梯电气设备安装工程。2施工预备2.1设备、材料要求：各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵敏可靠；操纵柜、励磁柜应有出厂一合格证。槽钢、角钢无锈蚀，膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、功能应符合图纸及使用要求。2.2主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝刀、克丝甜、电工刀、手电钻。2.3作业条件：机房、井道的照明要求同第二章的有关要求。开慢车进展井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。3操作工艺3.1工艺流程：配线槽、配管安装操纵柜挂随行电缆安装极限开关安装缓速开关、限位开关、开关碰铁安装感应开关感应板指示灯、铵钮、操纵盘安装安装底坑检修盒3.2安装操纵柜依照机房布置图及现场情况确定操纵柜位置。一般应远离门窗，与门窗、墙的间隔不小于600mm，并考虑维修方便。操纵柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。假设无操纵柜过线盒，则要制造操纵柜型钢底座电混凝土底座（图5-100）。操纵柜与型钢底座采纳螺丝连接固定。操纵柜与混凝土底座采纳地脚螺丝连接固定。操纵柜安装固定要结实。多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。小型的励磁柜安装在距地面高1200mm以上的金属支架上（以便调整）。3.3安装极限开关：依照布置图，假设极限开关选用墙上安装方式时，要安装在机房门入口处，要求开关底部距地面高度1.2～1.4m。当梯井极限开关钢丝绳位置和极限开关不能上下对应时，可在机房顶板上装导向滑轮，导向轮位置应正确动作灵敏、可靠（图5-101）。极限开关、导向滑轮支架分别用膨胀螺栓固定在墙上和楼板上。钢丝绳在开关手柄轮上应绕3～4圈，其作用力方向应保证使闸门跳开，切断电源。依照布置图位置，假设在机房地面上安装极限开关时，要按开关能和梯井极限绳上、下对应来确定安装位置。极限开关支架用膨胀螺栓固定在梯房地面上。极限开关盒底面距地面300mm(图5-102)。将钢丝绳按要求进展固定。3.4安装中间接线盒、随缆架。中间接线盒设在梯井内，其高度按下式确定：高度（最底层厅门地坎至中间接线盒底的垂直间隔）=电梯行程+1500mm+200mm。假设中间接线盒设在夹层或机房内，其高度（盒底）距夹层或机房地面不低于300mm。中间接线盒水平位置要依照随缆既不能碰轨道支架又不能碰厅门地坎的要求来确定。假设梯井较小，轿门地坎和中间接线盒在水平位置上的间隔较近时，要统筹计划，其间距不得小于40mm（图5-103）。中间接线盒用膨胀螺栓固定于墙壁上。在中间接线盒底面下方200mm处安装随缆架。固定随缆架要用不小于φ16的膨胀螺栓两条以上（视随缆重量而定），以保证其牢度（图5-104）。3.5配管、配线槽：机房配管除图纸规定沿墙敷设明管外，均要敷设暗管，梯井同意敷设明管。电线管的规格要依照敷设导线的数量决定。电线管内敷设导线总面积（包括绝缘层）不应超过管内净面积的40%。配φ20以下的管采纳丝扣管箍连接。φ25以上的管可采纳焊接连接。管子连接门、出线口要用钢锉锉光，以免划伤导线。管子焊接接口要齐，不能有缝隙或错口（图5-105）。进入落地式配电箱（柜）的电线管路，应陈列整齐，管口高于根底面不小于50mm。明配管以下各处需设支架：直管每隔2～，横管不大于。金属软管不大于1m，拐弯处及出入箱盒两端为150mm。每根电线管不少于2个支架，支架可直埋墙内或用膨胀螺栓固定。钢管进入接线盒及配电箱，暗配管可用焊接固定，管口露出盒（箱）小于5mm，明配管应用锁紧螺母固定，露出锁母的丝扣为2～4扣。钢管与设备连接，要把钢管敷设到设备外壳的进线口内，如有困难，可采纳下述两种方法：.1在钢管出线口处加软塑料管引入设备，但钢管出线口与设备进线口间隔应在200mm以内。.2设备进线口和管干出线口用配套的金属软管和软管接头连接，软管应用管卡固定。设备外表上的明配管或金属软管应随设备外形敷设，以求美观，如抱闸配管（图5-106）。井道内敷设电线管时，各层应装分支接线盒（箱），并依照需要加端子板。管盒要用开孔器开孔，孔径不大于管外径1mm。机房配线槽除设计选定的厚线槽外，均应沿墙、梁或梯板下面敷设，线槽敷设应模平竖直。梯井线槽到每层的分支导线较多时，应设分线盒并考虑加端子板。由线槽引出分支线，假如距指示灯、按手盒较近，可用金属软管敷设；假设间隔超过2m，应用钢管敷设。线槽应有良好的接地保护，线槽接头应紧密并作跨接地线（图5-107）。切断线槽需用手锯操作（不
