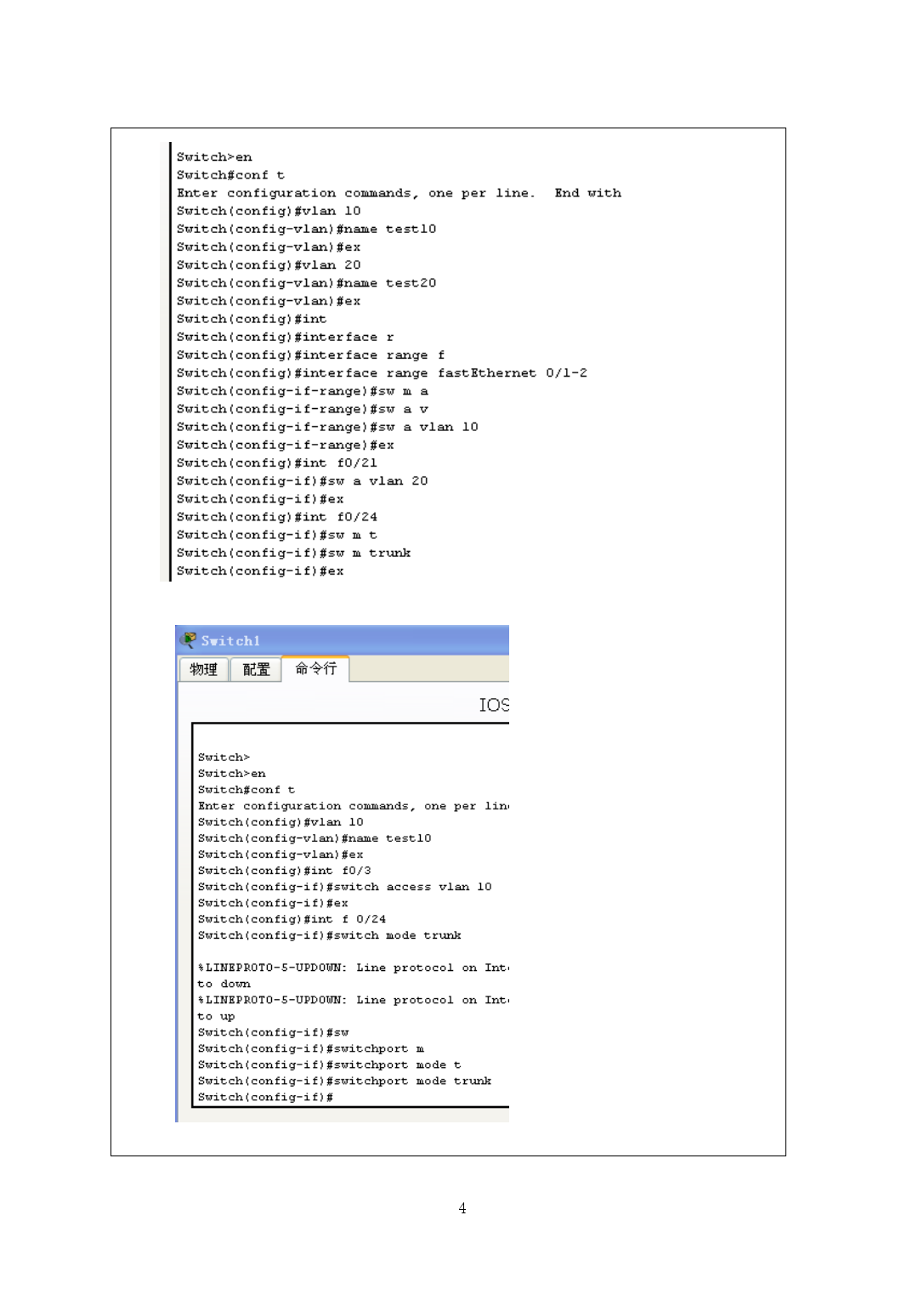

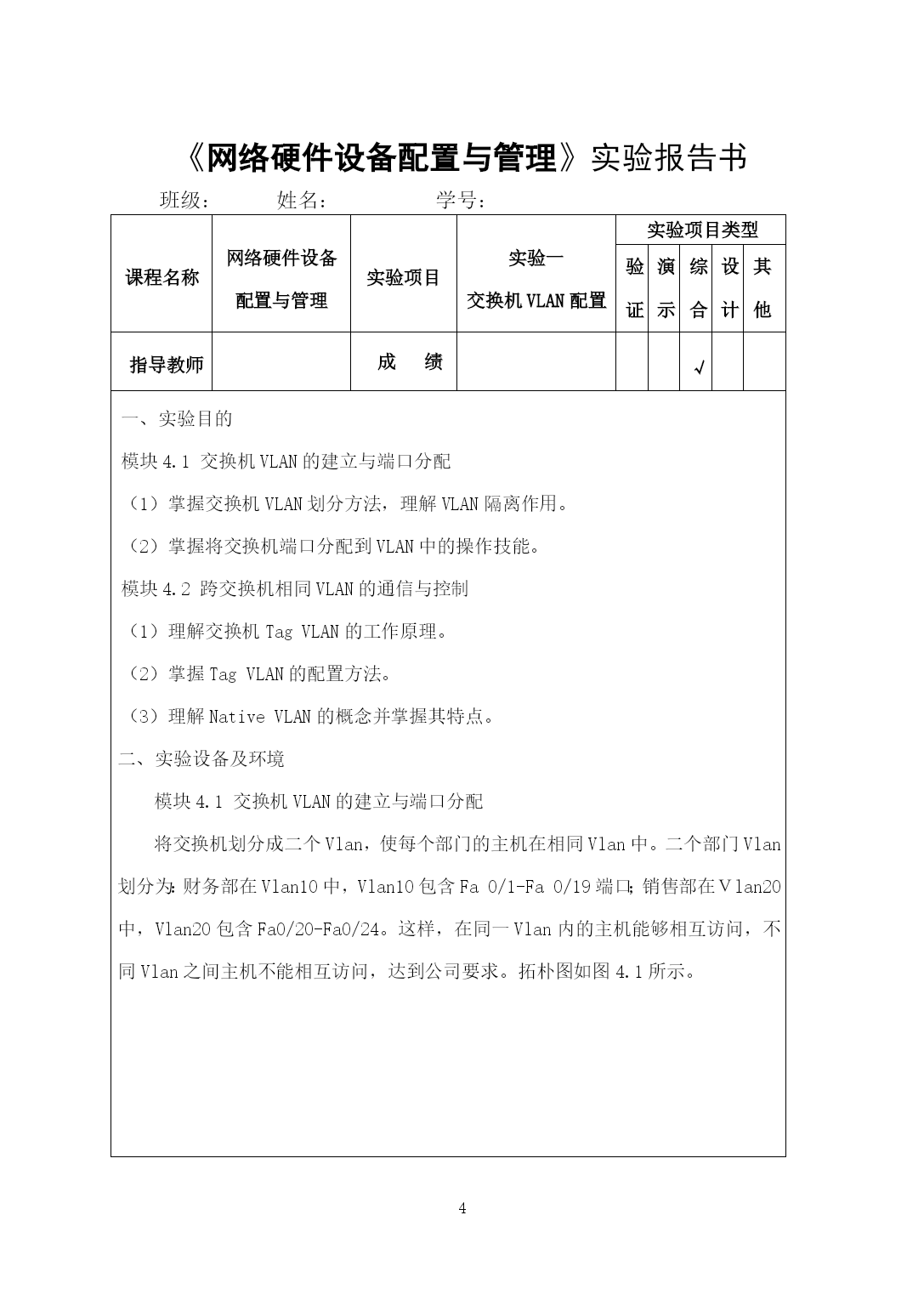

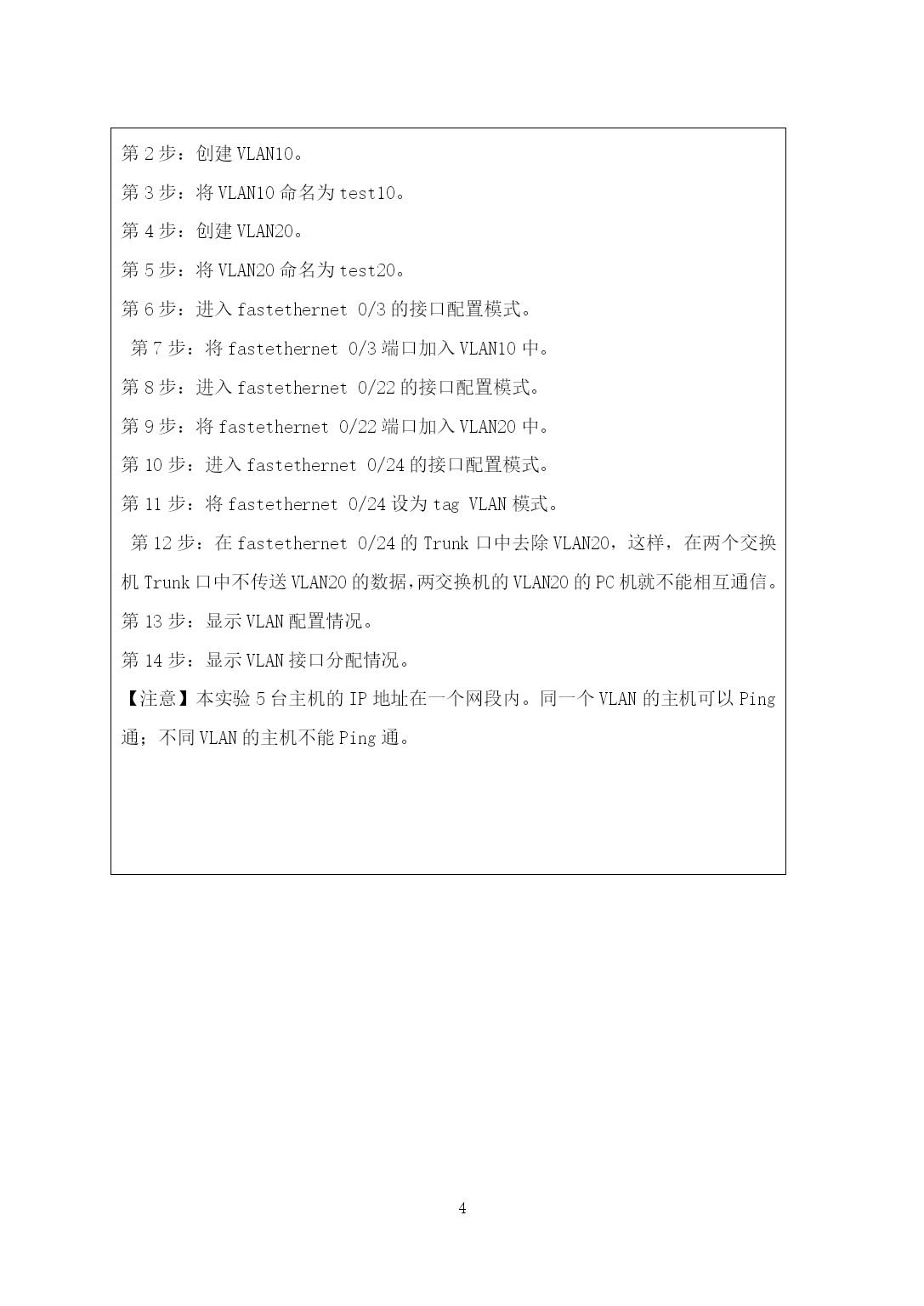

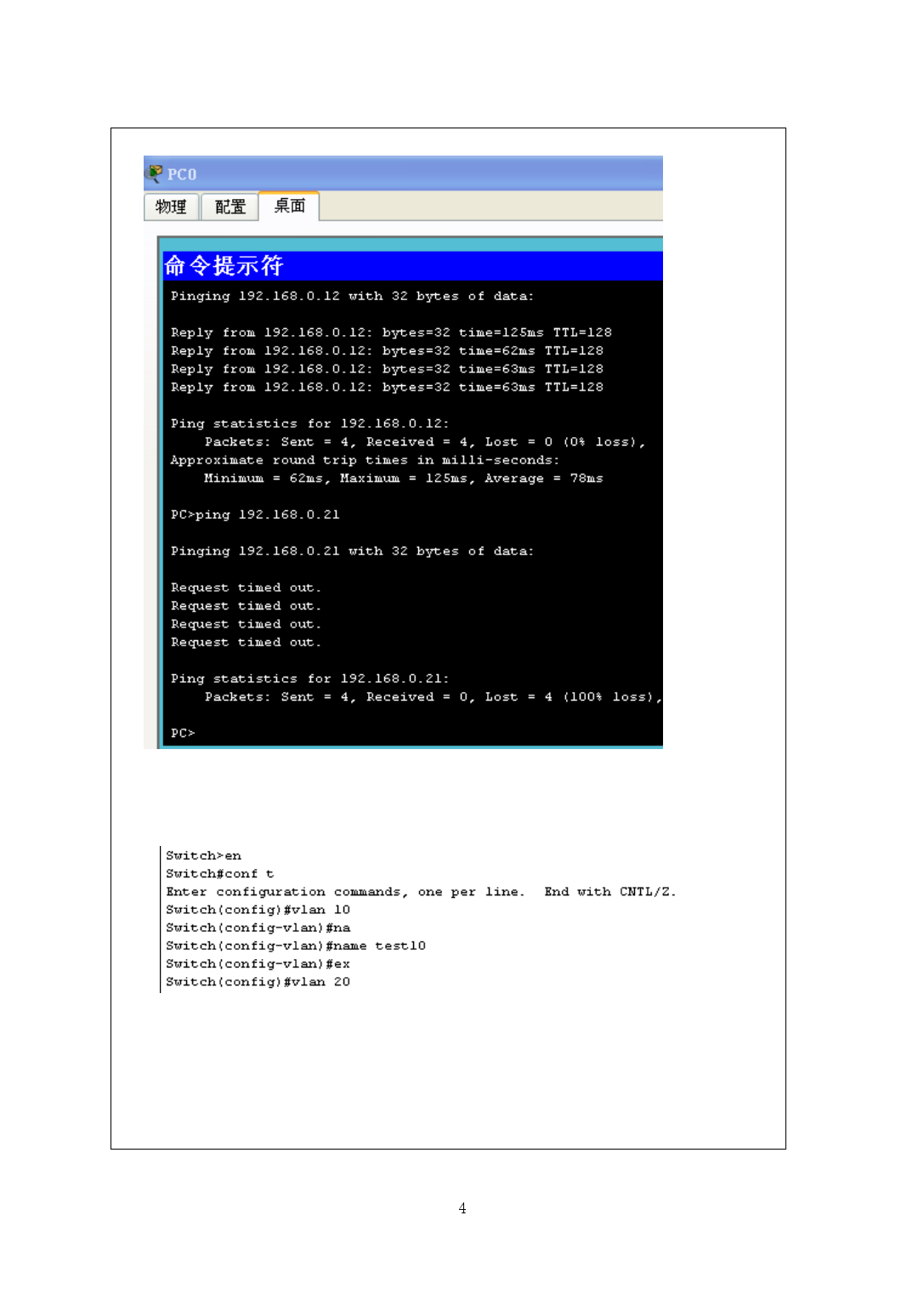

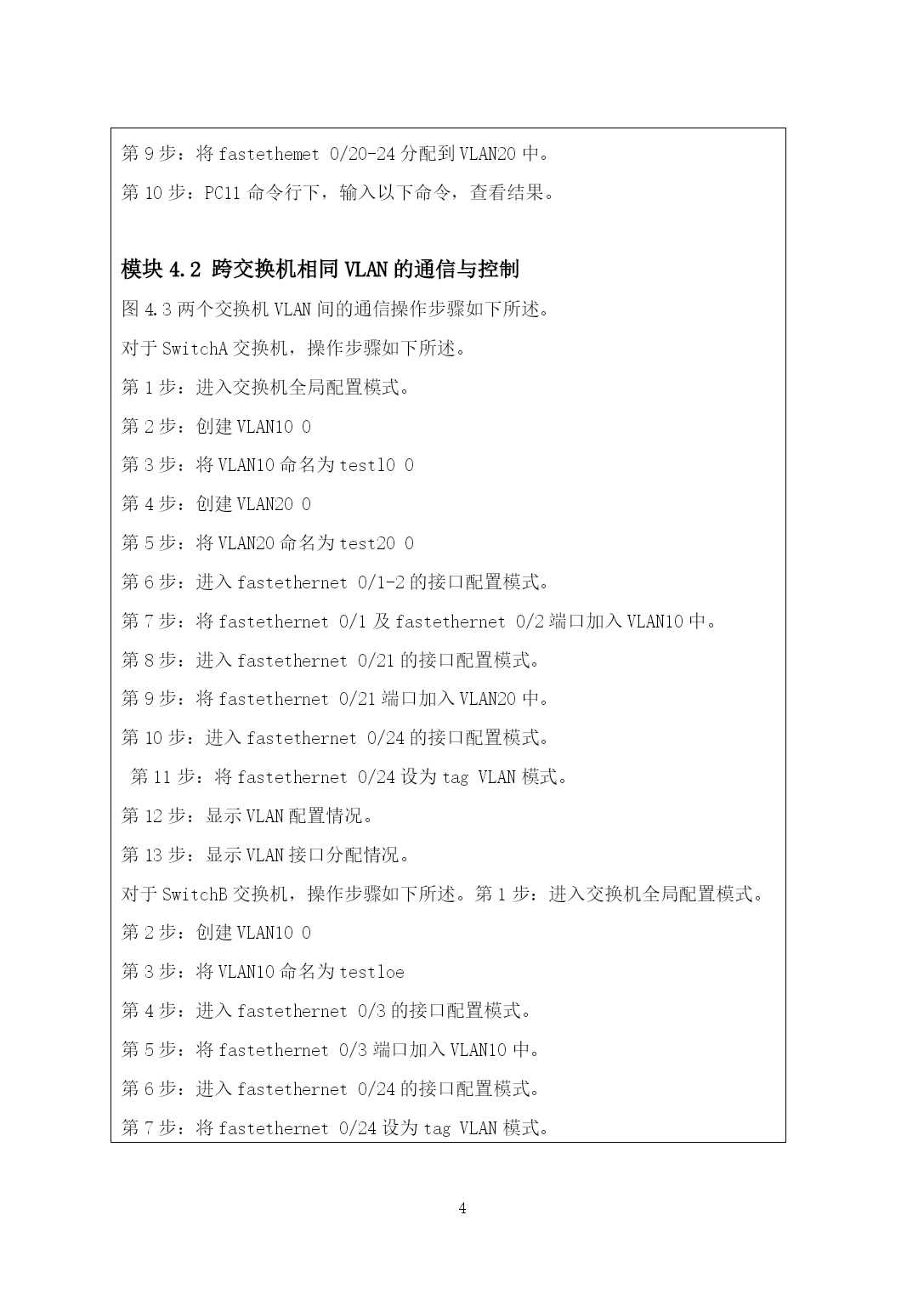

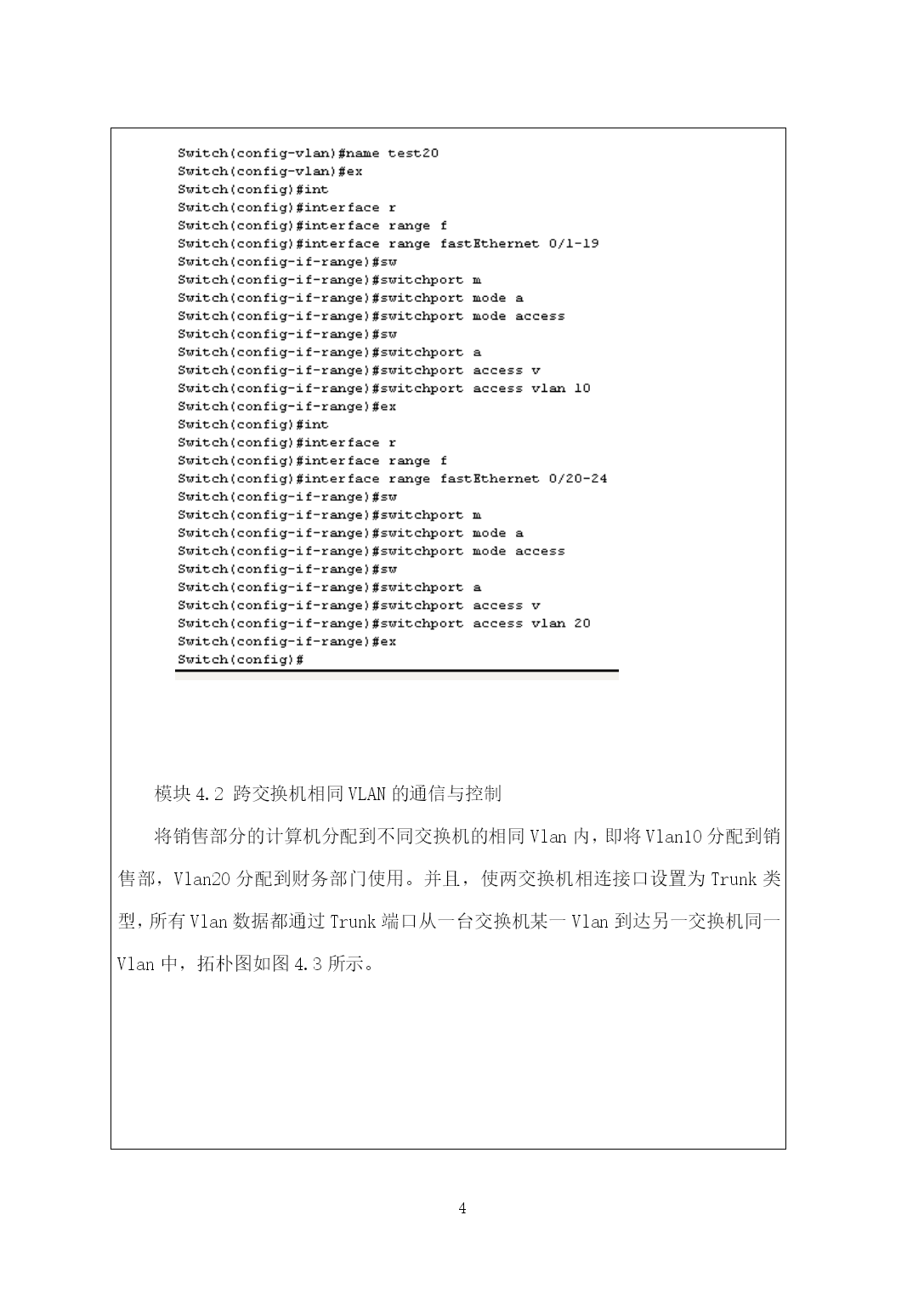

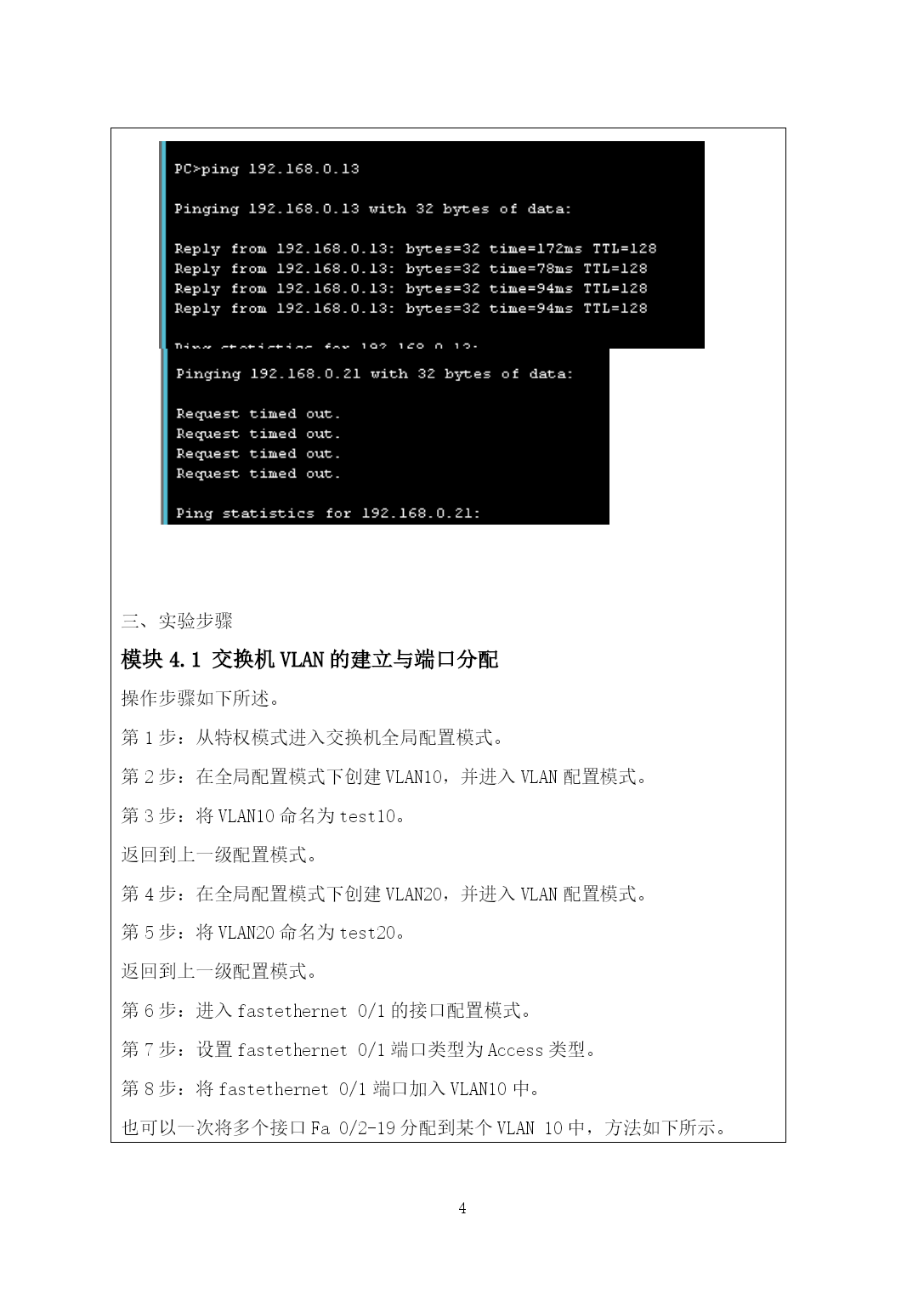

4《网络硬件设备配置与管理》实验报告书班级：姓名：学号：课程名称网络硬件设备配置与管理实验项目实验一交换机VLAN配置实验项目类型验证演示综合设计其他指导教师成绩√一、实验目的模块4.1交换机VLAN的建立与端口分配（1）掌握交换机VLAN划分方法，理解VLAN隔离作用。（2）掌握将交换机端口分配到VLAN中的操作技能。模块4.2跨交换机相同VLAN的通信与控制（1）理解交换机TagVLAN的工作原理。（2）掌握TagVLAN的配置方法。（3）理解NativeVLAN的概念并掌握其特点。二、实验设备及环境模块4.1交换机VLAN的建立与端口分配将交换机划分成二个Vlan，使每个部门的主机在相同Vlan中。二个部门Vlan划分为：财务部在Vlan10中，Vlan10包含Fa0/1-Fa0/19端口；销售部在Ｖlan20中，Vlan20包含Fa0/20-Fa0/24。这样，在同一Vlan内的主机能够相互访问，不同Vlan之间主机不能相互访问，达到公司要求。拓朴图如图4.1所示。模块4.2跨交换机相同VLAN的通信与控制将销售部分的计算机分配到不同交换机的相同Vlan内，即将Vlan10分配到销售部，Vlan20分配到财务部门使用。并且，使两交换机相连接口设置为Trunk类型，所有Vlan数据都通过Trunk端口从一台交换机某一Vlan到达另一交换机同一Vlan中，拓朴图如图4.3所示。三、实验步骤模块4.1交换机VLAN的建立与端口分配操作步骤如下所述。第1步：从特权模式进入交换机全局配置模式。第2步：在全局配置模式下创建VLAN10，并进入VLAN配置模式。第3步：将VLAN10命名为test10。返回到上一级配置模式。第4步：在全局配置模式下创建VLAN20，并进入VLAN配置模式。第5步：将VLAN20命名为test20。返回到上一级配置模式。第6步：进入fastethernet0/1的接口配置模式。第7步：设置fastethernet0/1端口类型为Access类型。第8步：将fastethernet0/1端口加入VLAN10中。也可以一次将多个接口Fa0/2-19分配到某个VLAN10中，方法如下所示。第9步：将fastethemet0/20-24分配到VLAN20中。第10步：PC11命令行下，输入以下命令，查看结果。模块4.2跨交换机相同VLAN的通信与控制图4.3两个交换机VLAN间的通信操作步骤如下所述。对于SwitchA交换机，操作步骤如下所述。第1步：进入交换机全局配置模式。第2步：创建VLAN100第3步：将VLAN10命名为testl00第4步：创建VLAN200第5步：将VLAN20命名为test200第6步：进入fastethernet0/1-2的接口配置模式。第7步：将fastethernet0/1及fastethernet0/2端口加入VLAN10中。第8步：进入fastethernet0/21的接口配置模式。第9步：将fastethernet0/21端口加入VLAN20中。第10步：进入fastethernet0/24的接口配置模式。第11步：将fastethernet0/24设为tagVLAN模式。第12步：显示VLAN配置情况。第13步：显示VLAN接口分配情况。对于SwitchB交换机，操作步骤如下所述。第1步：进入交换机全局配置模式。第2步：创建VLAN100第3步：将VLAN10命名为testloe第4步：进入fastethernet0/3的接口配置模式。第5步：将fastethernet0/3端口加入VLAN10中。第6步：进入fastethernet0/24的接口配置模式。第7步：将fastethernet0/24设为tagVLAN模式。第8步：显示VLAN配置情况。第9步：显示VLAN接口分配情况。注意：本实验4台主机的IP地址在一个网段内。同一个VLAN的主机可以Ping通；同VLAN的主机不能Ping通。对于任务2，财务部、销售部的计算机分布在不同交换机的相同VLAN内，即将VLAr分配到销售部门，VLAN20分配到财务部门使用。并且，使两交换机相连接口设置为Tn类型，除VLAN20外的所有VLAN数据都通过Trunk接口从一台交换机某一VLAN到泛一台交换机同一VLAN中。网络结构图如图4.4所示。图4.4两个交换机部分VLAN间的通信操作步骤如下所述。对于SwitchA交换机，操作
