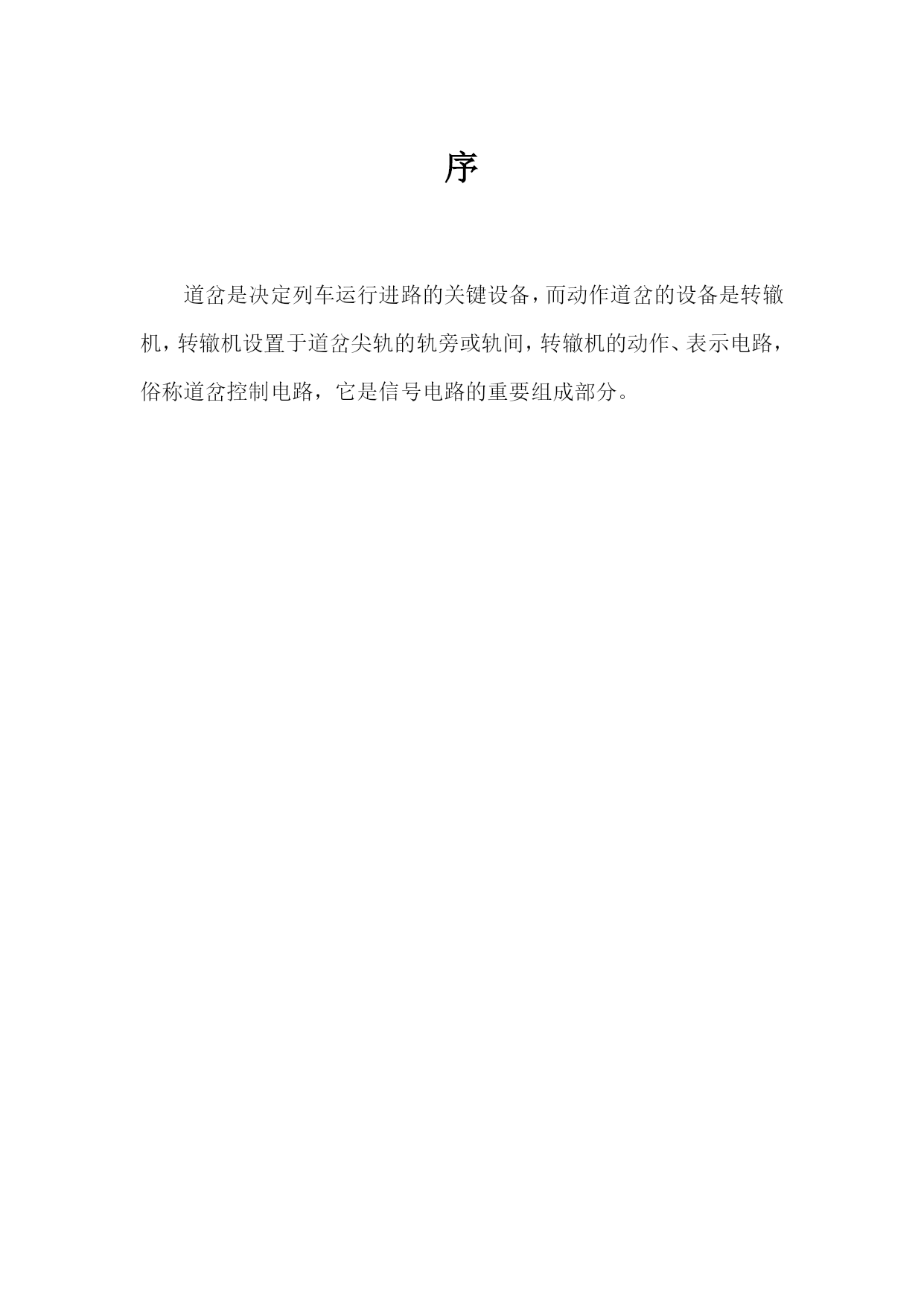

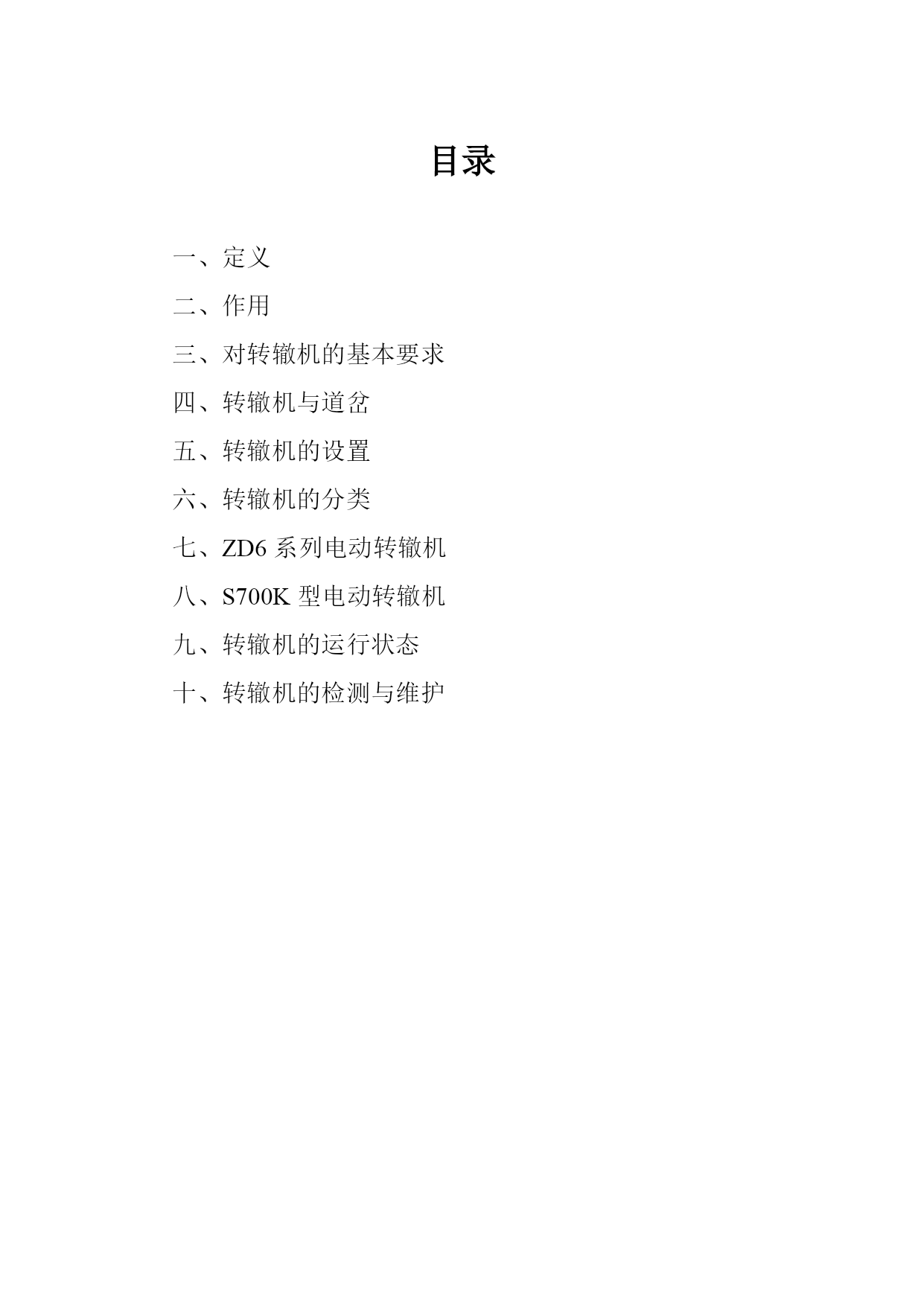

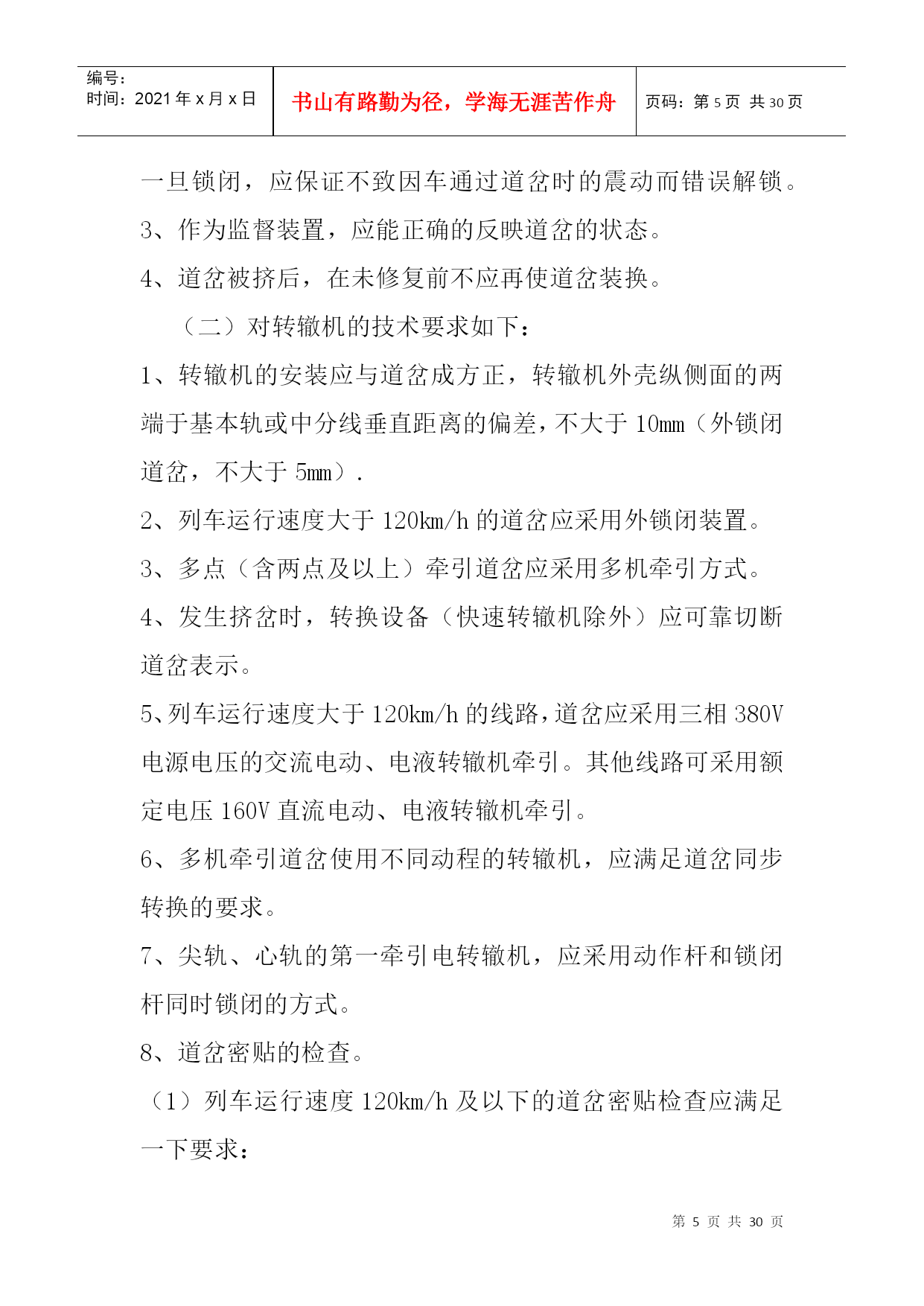

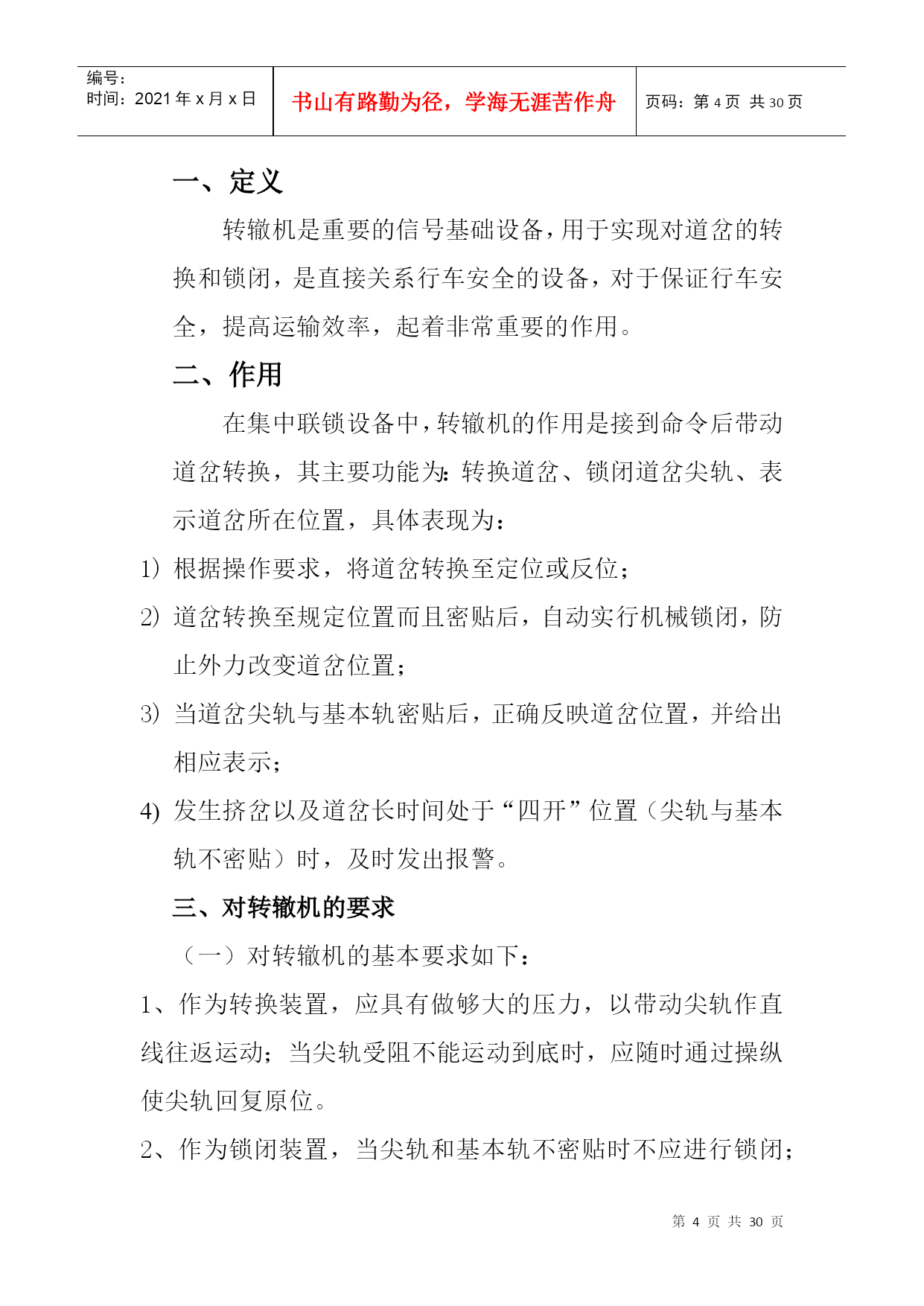

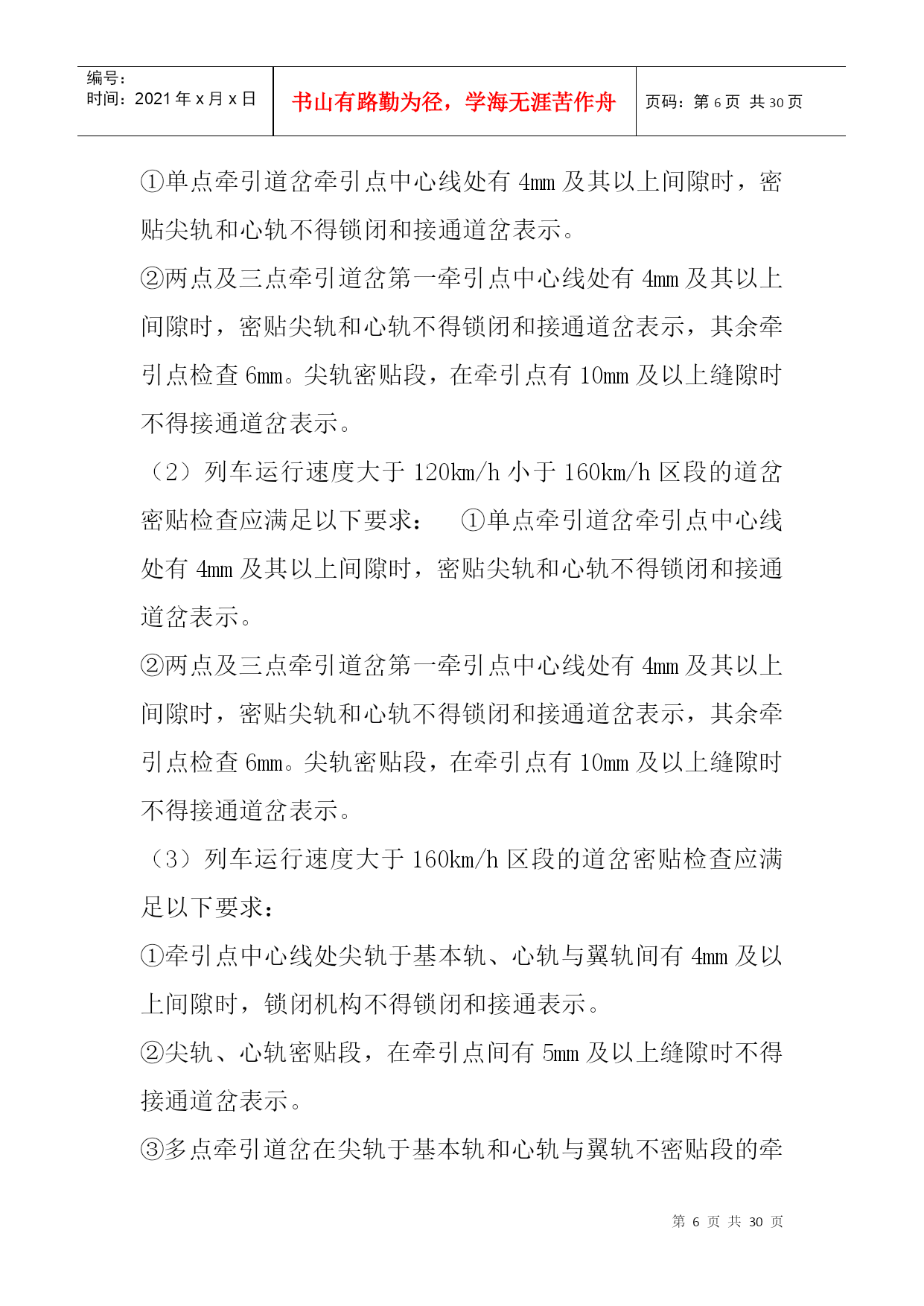

铁路信号设备——转辙机序道岔是决定列车运行进路的关键设备，而动作道岔的设备是转辙机，转辙机设置于道岔尖轨的轨旁或轨间，转辙机的动作、表示电路，俗称道岔控制电路，它是信号电路的重要组成部分。目录定义作用对转辙机的基本要求转辙机与道岔转辙机的设置转辙机的分类ZD6系列电动转辙机S700K型电动转辙机转辙机的运行状态转辙机的检测与维护编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE30页共NUMPAGES30页第PAGE\*MERGEFORMAT30页共NUMPAGES\*MERGEFORMAT30页定义转辙机是重要的信号基础设备，用于实现对道岔的转换和锁闭，是直接关系行车安全的设备，对于保证行车安全，提高运输效率，起着非常重要的作用。作用在集中联锁设备中，转辙机的作用是接到命令后带动道岔转换，其主要功能为：转换道岔、锁闭道岔尖轨、表示道岔所在位置，具体表现为：根据操作要求，将道岔转换至定位或反位；道岔转换至规定位置而且密贴后，自动实行机械锁闭，防止外力改变道岔位置；当道岔尖轨与基本轨密贴后，正确反映道岔位置，并给出相应表示；发生挤岔以及道岔长时间处于“四开”位置（尖轨与基本轨不密贴）时，及时发出报警。对转辙机的要求对转辙机的基本要求如下：1、作为转换装置，应具有做够大的压力，以带动尖轨作直线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵使尖轨回复原位。2、作为锁闭装置，当尖轨和基本轨不密贴时不应进行锁闭；一旦锁闭，应保证不致因车通过道岔时的震动而错误解锁。3、作为监督装置，应能正确的反映道岔的状态。4、道岔被挤后，在未修复前不应再使道岔装换。对转辙机的技术要求如下：1、转辙机的安装应与道岔成方正，转辙机外壳纵侧面的两端于基本轨或中分线垂直距离的偏差，不大于10mm（外锁闭道岔，不大于5mm）.2、列车运行速度大于120km/h的道岔应采用外锁闭装置。3、多点（含两点及以上）牵引道岔应采用多机牵引方式。4、发生挤岔时，转换设备（快速转辙机除外）应可靠切断道岔表示。5、列车运行速度大于120km/h的线路，道岔应采用三相380V电源电压的交流电动、电液转辙机牵引。其他线路可采用额定电压160V直流电动、电液转辙机牵引。6、多机牵引道岔使用不同动程的转辙机，应满足道岔同步转换的要求。7、尖轨、心轨的第一牵引电转辙机，应采用动作杆和锁闭杆同时锁闭的方式。8、道岔密贴的检查。（1）列车运行速度120km/h及以下的道岔密贴检查应满足一下要求：①单点牵引道岔牵引点中心线处有4mm及其以上间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示。②两点及三点牵引道岔第一牵引点中心线处有4mm及其以上间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示，其余牵引点检查6mm。尖轨密贴段，在牵引点有10mm及以上缝隙时不得接通道岔表示。（2）列车运行速度大于120km/h小于160km/h区段的道岔密贴检查应满足以下要求：①单点牵引道岔牵引点中心线处有4mm及其以上间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示。②两点及三点牵引道岔第一牵引点中心线处有4mm及其以上间隙时，密贴尖轨和心轨不得锁闭和接通道岔表示，其余牵引点检查6mm。尖轨密贴段，在牵引点有10mm及以上缝隙时不得接通道岔表示。（3）列车运行速度大于160km/h区段的道岔密贴检查应满足以下要求：①牵引点中心线处尖轨于基本轨、心轨与翼轨间有4mm及以上间隙时，锁闭机构不得锁闭和接通表示。②尖轨、心轨密贴段，在牵引点间有5mm及以上缝隙时不得接通道岔表示。③多点牵引道岔在尖轨于基本轨和心轨与翼轨不密贴段的牵引点可不设表示杆，也不进行密贴检查，其他牵引点应设表示杆。11、道岔表示电路中应采用反向电压不小于500V，正向电流不小于300mA的整流元件；三相交流转辙机表示电路中应采用反向电压不小于500V,正向电流不小于1A的整流元件。转辙机与道岔道岔是列车从一个股道转向另一股道的转辙设备，它是轨道线路中最关键的特殊设备，也是信号系统的主要控制对象之一。道岔道岔的组成机械结构道岔的机械结构如图1所示，他有两根可以移动的尖轨，尖轨的外侧是两根固定的基本轨，与尖轨和基本轨相连接的是4根合拢轨，其中两根合拢轨是直向的，另外两根合拢轨是弯曲的（其曲线叫做道岔导曲线），两根内侧合拢轨相连的是辙叉，它由两根翼轨、一个岔心和两根护轮轨组成。护轮轨和翼轨用于固定车轮运行的方向，因为机车车辆通过道岔时都要经过辙叉的“有害空间S”，如果不固定车轮轮缘的前进方向，就有可能造成脱轨事故。图1目前，在我国铁路线路上，大多采用9、12、18号三个型号的道岔，它们所允许的侧向通过速度分别为30、45、80km/h。
