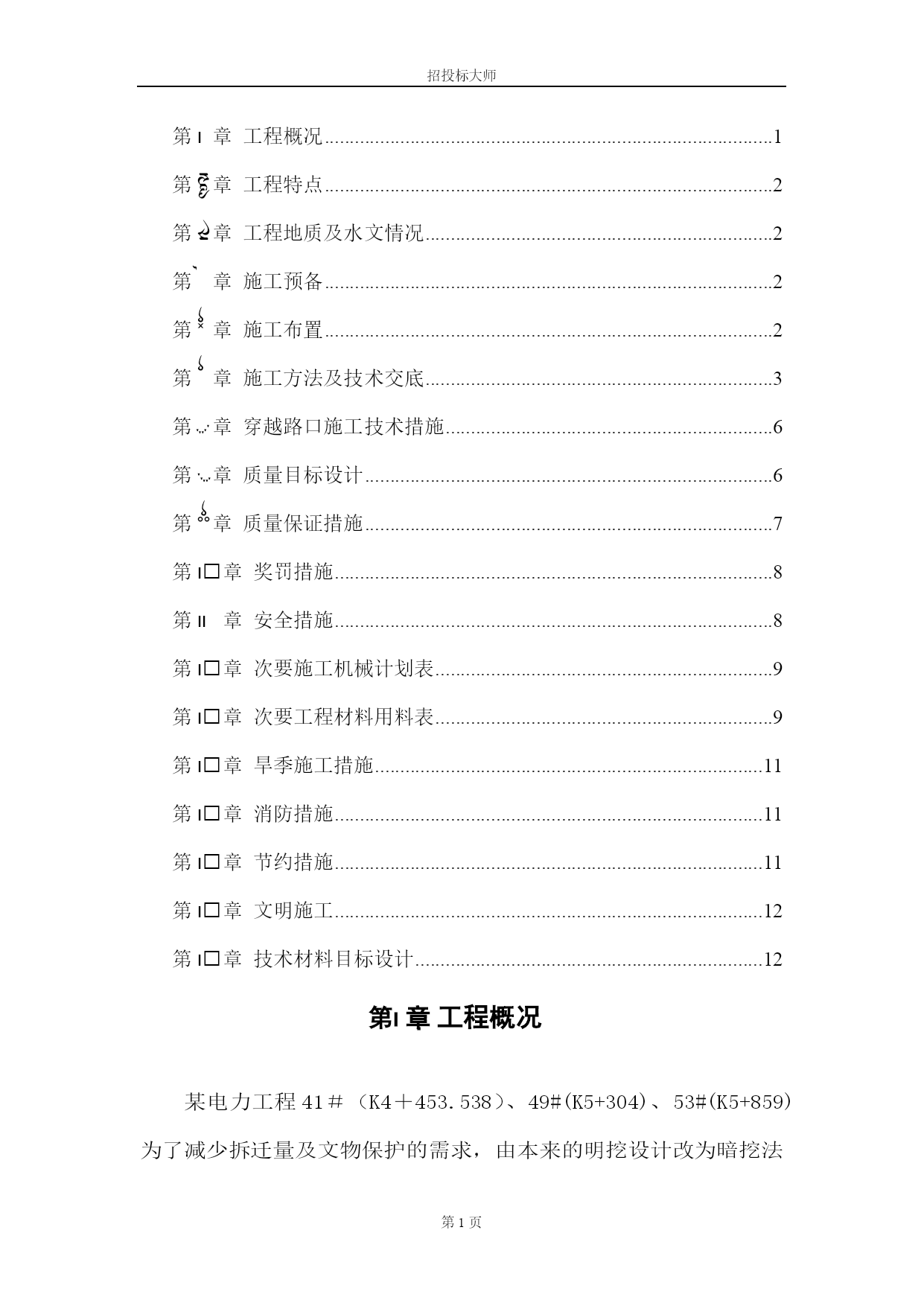

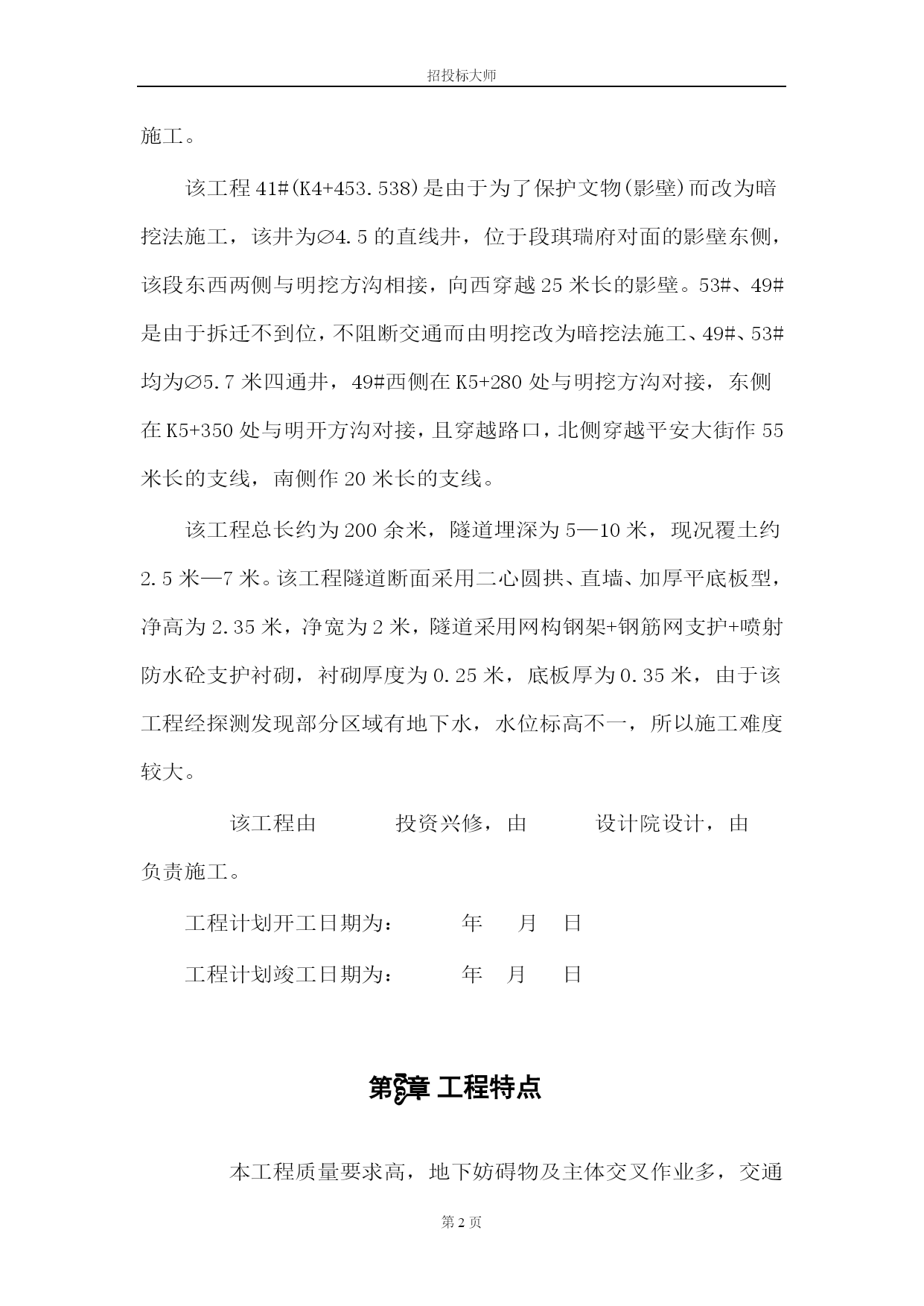

招投标大师PAGE第PAGE22页TOC\o"1-5"第1章工程概况PAGEREF_Toc119314782\h1第2章工程特点PAGEREF_Toc119314783\h2第3章工程地质及水文情况PAGEREF_Toc119314784\h2第4章施工预备PAGEREF_Toc119314785\h2第5章施工布置PAGEREF_Toc119314786\h2第6章施工方法及技术交底PAGEREF_Toc119314787\h3第7章穿越路口施工技术措施PAGEREF_Toc119314788\h6第8章质量目标设计PAGEREF_Toc119314789\h6第9章质量保证措施PAGEREF_Toc119314790\h7第10章奖罚措施PAGEREF_Toc119314791\h8第11章安全措施PAGEREF_Toc119314792\h8第12章次要施工机械计划表PAGEREF_Toc119314793\h9第13章次要工程材料用料表PAGEREF_Toc119314794\h9第14章旱季施工措施PAGEREF_Toc119314795\h11第15章消防措施PAGEREF_Toc119314796\h11第16章节约措施PAGEREF_Toc119314797\h11第17章文明施工PAGEREF_Toc119314798\h12第18章技术材料目标设计PAGEREF_Toc119314799\h12工程概况某电力工程41＃（K4＋453.538）、49#(K5+304)、53#(K5+859)为了减少拆迁量及文物保护的需求，由本来的明挖设计改为暗挖法施工。该工程41#(K4+453.538)是由于为了保护文物(影壁)而改为暗挖法施工，该井为4.5的直线井，位于段琪瑞府对面的影壁东侧，该段东西两侧与明挖方沟相接，向西穿越25米长的影壁。53#、49#是由于拆迁不到位，不阻断交通而由明挖改为暗挖法施工、49#、53#均为5.7米四通井，49#西侧在K5+280处与明挖方沟对接，东侧在K5+350处与明开方沟对接，且穿越路口，北侧穿越平安大街作55米长的支线，南侧作20米长的支线。该工程总长约为200余米，隧道埋深为5—10米，现况覆土约2.5米—7米。该工程隧道断面采用二心圆拱、直墙、加厚平底板型，净高为2.35米，净宽为2米，隧道采用网构钢架+钢筋网支护+喷射防水砼支护衬砌，衬砌厚度为0.25米，底板厚为0.35米，由于该工程经探测发现部分区域有地下水，水位标高不一，所以施工难度较大。该工程由投资兴修，由设计院设计，由负责施工。工程计划开工日期为：年月日工程计划竣工日期为：年月日工程特点本工程质量要求高，地下妨碍物及主体交叉作业多，交通流量大，施工现场地处繁华闹郊区，与相邻各方配合面广，加之工期紧，因而施工难度大。工程地质及水文情况一切隧道均在第四世纪软地层中建筑，土质为硬塑湿粉质黏土层，隧道在此层中建筑。隧道埋深10米摆布，经现场观测，地下10米范围内，有部分地下水，所以施工难度较大.。施工预备1.施工前先熟习图纸，搞好图纸会审，进行现场考察研讨，制定可行性施工方案。2.生活预备：根据现场场地，搭设板房三栋，厨房三栋，砖房一栋，供工人及管理人员运用。3.电源：生活及施工用电由当地设置的变压器沿线设架空电缆接入施工场地。4.临时水源：生活用水和施工用水均由附近水源用200mm钢管接入。5.临时排水：生活污水及施工废水直接排入附近的污水管线内。6.场地及临时道路：因施工竖井设在交叉路口路边，利用现有道路做临时施工道路。7.龙门架搭设：浅埋暗挖竖井为圆型井，每个竖井搭设一台龙门架即可。施工前调查：1)施工前要对地上、地下各种管线进行详实调查，确定其高程地位，和能否有污水浸泡隧道附近的土质，并对调查结果进行分析。2)施工前对路口现状进行测控，特别是对41#附近的影壁进行测控，以便观测沉降情况.施工布置41#为直线井，隧道方向东西向，有两工作面，同时由三个班组流水作业，实行三班倒，工程工序为:打小导管管棚－压注改性水玻璃固结周围土壤－按正台阶开挖土方，留核心土－立网构钢架－挂钢筋网--喷射砼－挖底部核心土－立网构钢架－铺钢筋网－喷射砼－背后回填注浆－做拱墙刚柔防水层－现浇底板防水砼，完成全部工序。49#、53#竖井为四通井，先施工东西向隧道，待贯通后再施工南北向隧道，所以一次也有两个工作面，施工方法工序同41#竖井。施工方法及技术
