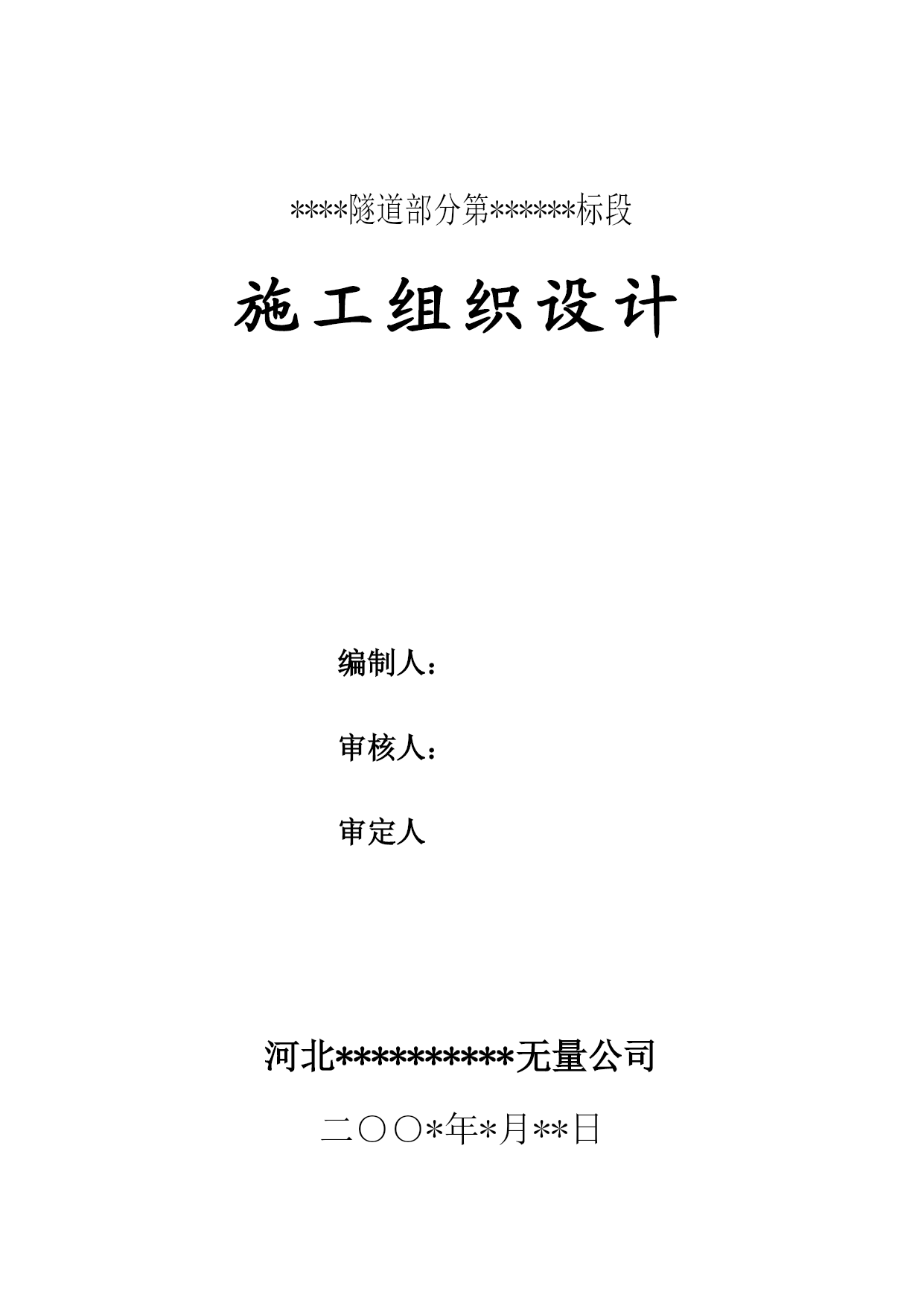

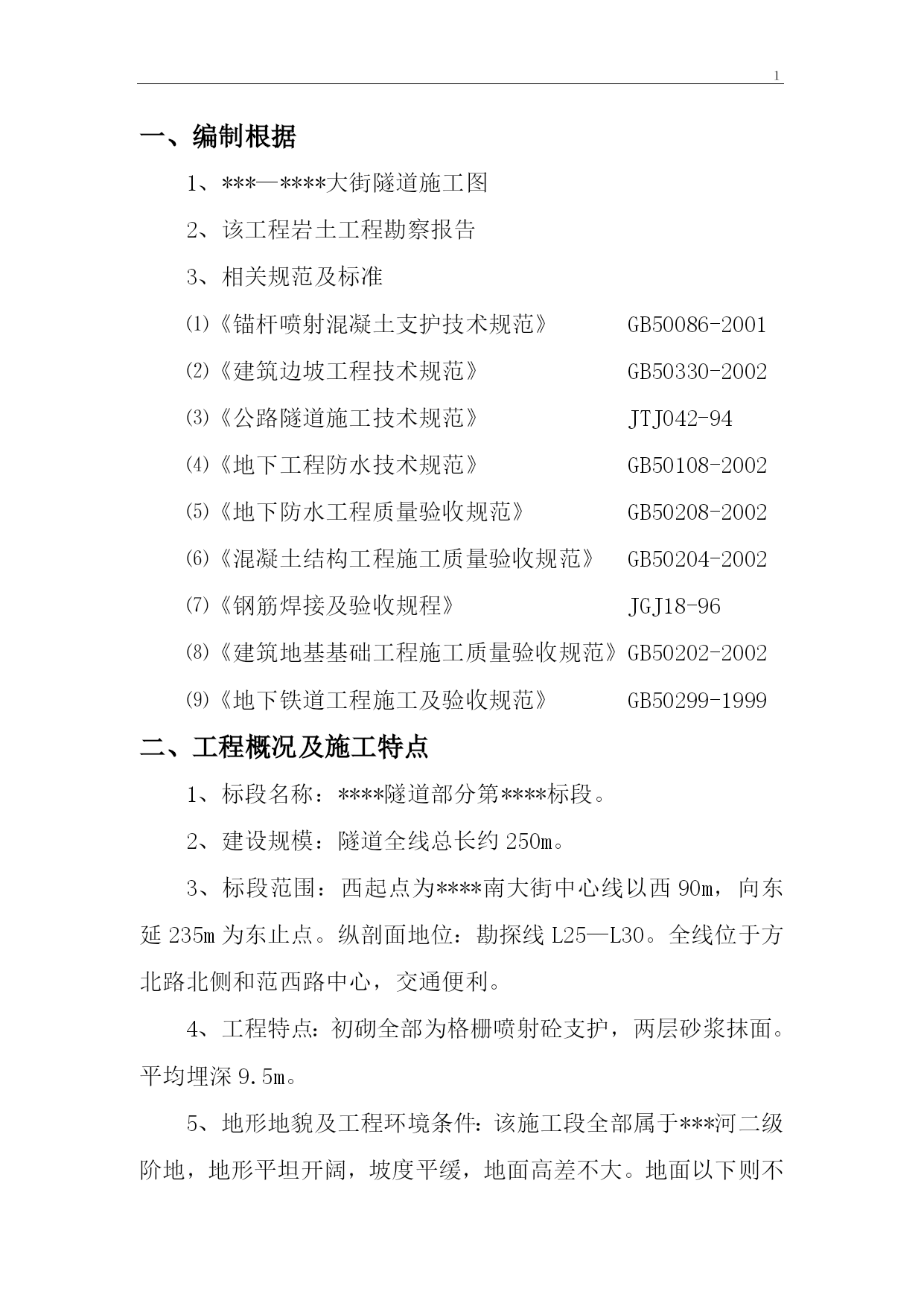

PAGEPAGE****隧道部分第******标段施工组织设计编制人：审核人：审定人河北**********无量公司二○○*年*月**日目录TOC\o"1-1"\h\zHYPERLINK\l"_Toc76531314"一、编制依据PAGEREF_Toc76531314\h１HYPERLINK\l"_Toc76531315"二、工程概况及施工特点PAGEREF_Toc76531315\h１HYPERLINK\l"_Toc76531316"三、施工总平面图PAGEREF_Toc76531316\h２HYPERLINK\l"_Toc76531317"四、施工部署PAGEREF_Toc76531317\h２HYPERLINK\l"_Toc76531318"五、施工方案PAGEREF_Toc76531318\h３HYPERLINK\l"_Toc76531319"六、施工进度计划及工期保证措施PAGEREF_Toc76531319\h１１HYPERLINK\l"_Toc76531320"七、工程质量目标及质量保证措施PAGEREF_Toc76531320\h１３HYPERLINK\l"_Toc76531321"八、安全保证措施PAGEREF_Toc76531321\h１４HYPERLINK\l"_Toc76531322"九、文明施工、环境保护措施PAGEREF_Toc76531322\h１６HYPERLINK\l"_Toc76531323"十、施工材料管理PAGEREF_Toc76531323\h１７附表:项目部组织机构质量保证体系施工进度计划表次要施工机械装备一览表劳动力组织计划表安全保证体系****隧道部分****标段施工总平面图PAGE１８一、编制根据1、***—****大街隧道施工图2、该工程岩土工程勘察报告3、相关规范及标准⑴《锚杆喷射混凝土支护技术规范》GB50086-2001⑵《建筑边坡工程技术规范》GB50330-2002⑶《公路隧道施工技术规范》JTJ042-94⑷《地下工程防水技术规范》GB50108-2002⑸《地下防水工程质量验收规范》GB50208-2002⑹《混凝土结构工程施工质量验收规范》GB50204-2002⑺《钢筋焊接及验收规程》JGJ18-96⑻《建筑地基基础工程施工质量验收规范》GB50202-2002⑼《地下铁道工程施工及验收规范》GB50299-1999二、工程概况及施工特点1、标段名称：****隧道部分第****标段。2、建设规模：隧道全线总长约250m。3、标段范围：西起点为****南大街中心线以西90m，向东延235m为东止点。纵剖面地位：勘探线L25—L30。全线位于方北路北侧和范西路中心，交通便利。4、工程特点：初砌全部为格栅喷射砼支护，两层砂浆抹面。平均埋深9.5m。5、地形地貌及工程环境条件：该施工段全部属于***河二级阶地，地形平坦开阔，坡度平缓，地面高差不大。地面以下则不均匀分布有供排水管道、煤气管道及电缆电线等各种管线，且部分管线平面地位平行接近隧道，管径大且埋置较深，施工时应严厉控制，避免破坏已有管线。施工时应严厉控制地面沉降，确保安全。6、岩土地质特点：沿线表层普遍覆盖有厚度不均的杂填土，杂填土之下为第四系冲积黄土类土、粘性土、粉土、砂类土，底部为砂含卵石。本施工段隧道中上部全部为砂类土，下部及底部为粉土。7、防水：防水设计分为两层，第一层为隧道结构本身采用的喷射防水砼，第二层为隧道内壁采用的防水砂浆。11、本标段的附属装备有：施工井二个(*****大街东侧W11施工井兼透风孔兼人孔、****院内增设的W0施工井)、喑四通一个（B07）、接头间及放线孔一个（C04B1）。12、施工中按每40m±设置一道变形缝，普通在隧道拐折处、变径处各设一道变形缝。三、施工总平面图根据电缆隧道及地面建筑布置卷册阐明中隧道路经地位及地面装备及地面装备一览表和现场踏勘，本标段的施工井W11设在****路中心线上,W0设在****院内,现场地位或旁引长度现场定。详见施工总平面图。四、施工部署由于本段隧道较长，材料用量较大（详见次要材料进场计划表），施工井地位在较繁华的****路上，现场不具备钢筋加工场地（占地面积大且用电量较大），所以拟在场外设立专门的钢筋加工厂，待钢筋加工成成品后，用车辆运至施工现场，以减少现场占地，便于交通。本标段设二个施工井，每个施工井开两个掌子面进行施工,投入的
