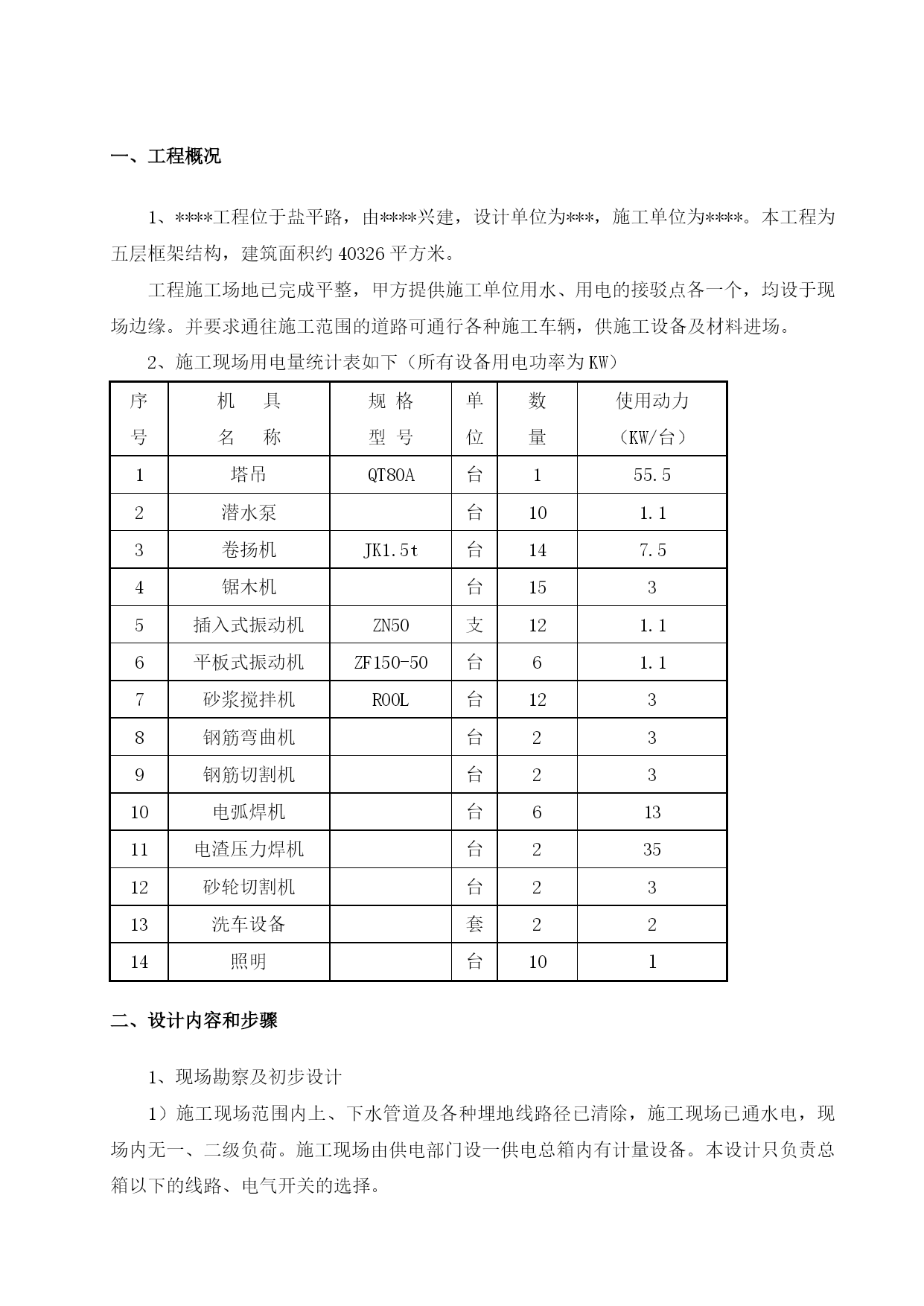

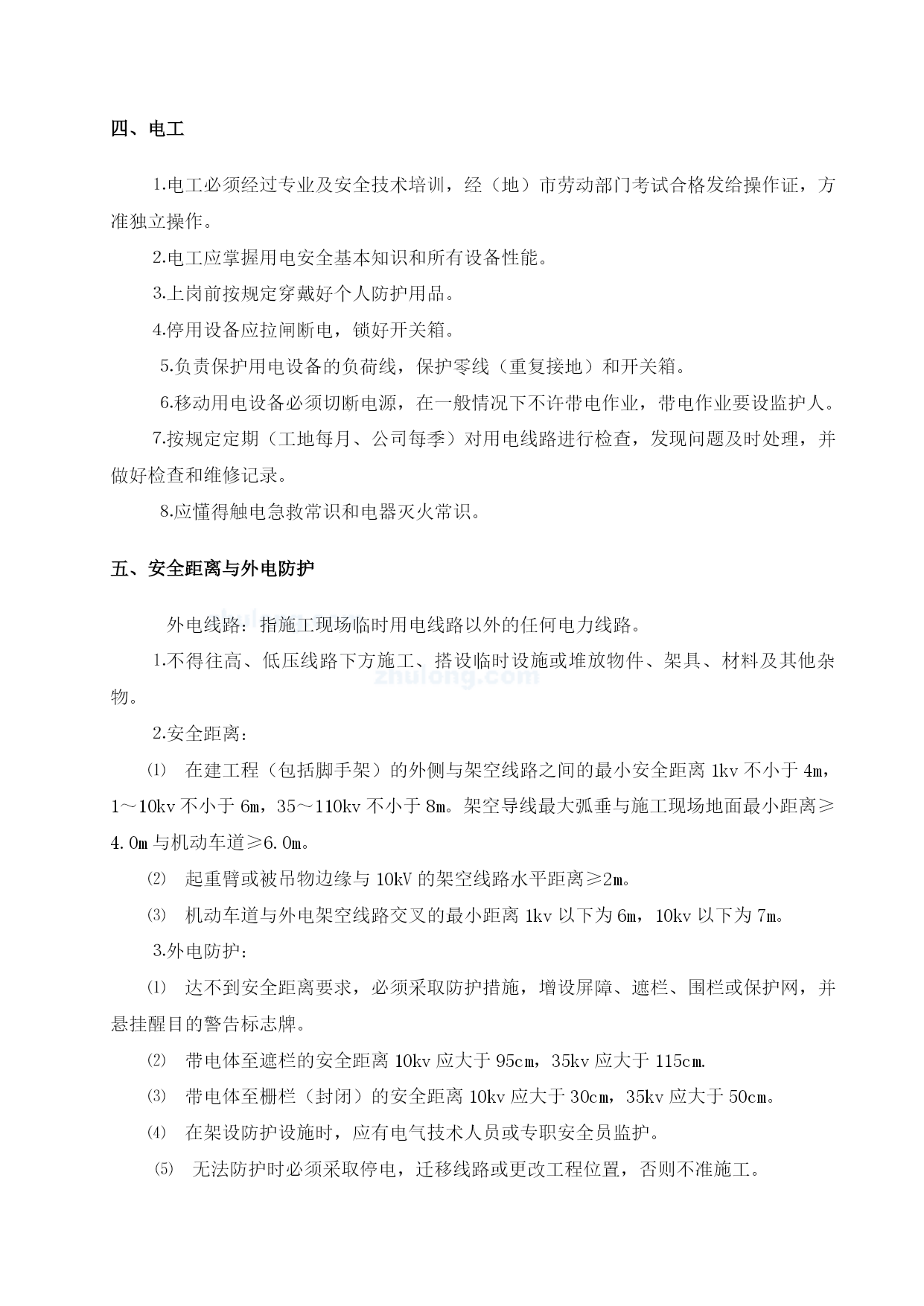

安全用电施工方案XX工程公司年月日目录TOC\o"1-3"\h\zHYPERLINK\l"_Toc61084922"一、工程概况PAGEREF_Toc61084922\h1HYPERLINK\l"_Toc61084923"二、设计内容和步骤PAGEREF_Toc61084923\h1HYPERLINK\l"_Toc61084924"三、用电管理PAGEREF_Toc61084924\h5HYPERLINK\l"_Toc61084925"四、电工PAGEREF_Toc61084925\h6HYPERLINK\l"_Toc61084926"五、安全距离与外电防护PAGEREF_Toc61084926\h7HYPERLINK\l"_Toc61084927"六、供电路线PAGEREF_Toc61084927\h8HYPERLINK\l"_Toc61084928"七、电缆线路PAGEREF_Toc61084928\h9HYPERLINK\l"_Toc61084929"八、配电柜（盘）、配电箱及开关箱PAGEREF_Toc61084929\h9HYPERLINK\l"_Toc61084930"九、电器装置的选择PAGEREF_Toc61084930\h12HYPERLINK\l"_Toc61084931"十、使用与维护PAGEREF_Toc61084931\h13HYPERLINK\l"_Toc61084932"十一、照明PAGEREF_Toc61084932\h13HYPERLINK\l"_Toc61084933"十二、接地与防雷PAGEREF_Toc61084933\h15HYPERLINK\l"_Toc61084934"十三、防雷PAGEREF_Toc61084934\h16一、工程概况1、****工程位于盐平路，由****兴建，设计单位为***，施工单位为****。本工程为五层框架结构，建筑面积约40326平方米。工程施工场地已完成平整，甲方提供施工单位用水、用电的接驳点各一个，均设于现场边缘。并要求通往施工范围的道路可通行各种施工车辆，供施工设备及材料进场。2、施工现场用电量统计表如下（所有设备用电功率为KW）序号机具名称规格型号单位数量使用动力（KW/台）1塔吊QT80A台155.52潜水泵台101.13卷扬机JK1.5t台147.54锯木机台1535插入式振动机ZN50支121.16平板式振动机ZF150-50台61.17砂浆搅拌机ROOL台1238钢筋弯曲机台239钢筋切割机台2310电弧焊机台61311电渣压力焊机台23512砂轮切割机台2313洗车设备套2214照明台10l二、设计内容和步骤1、现场勘察及初步设计1）施工现场范围内上、下水管道及各种埋地线路径已清除，施工现场已通水电，现场内无一、二级负荷。施工现场由供电部门设一供电总箱内有计量设备。本设计只负责总箱以下的线路、电气开关的选择。2）根据施工现场用电设备布置情况，在场内沿围墙架设电缆，LFG至分配电箱，再由分配电箱引至各用电设备的开关箱。3）根据《施工现场临时用电安全技术规范》JGJ46-88规定，本供电系统采用TN-S（三相五线制）供电，设置二个回路。2、确定计算负荷（第一回路）钢筋机械组Kx=0.7tgψ=1.08cosψ=0.68Pe1=3×2＋2×3＋2×3+2×7.5=33kwPjs1=Kx×Pe1=0.7×33=23.10kw，Qjs1=Pjs1×tg=23.10×1.08=24.95Kwar2)井架组Kx=0.7tgψ=1.02cosψ=0.7Pe2=7.5×6=45kwPjs2=Kx×Pe2=0.7×45=31.5kw，Qjs1=Pjs2×tgψ=31.5×1.02=32.13Kwar3)塔吊组Kx=0.7tgψ=1.02cosψ=0.7Pe3=55.5kwPjs1=Kx×Pe3=0.7×55.5=38.85kw，Qjs3=Pjs3×tgψ=38.85×1.02=39.63Kwar4）电焊组Kx=0.45tgψ=1.98cosψ=0.45eq\o\ac(○,1)将Jc=50%统一换算到Jc=100%时额定容量Pe4=√Jc/Jc100×Pn=√0.5×13=9.19kweq\o\ac(○,2)计算负荷Pjs5=Kx×Pe5=0.45×9.19=4.14kw，Qjs5=Pjs5×tgψ=4.14×1.98=8.20Kwar5）锯木组
