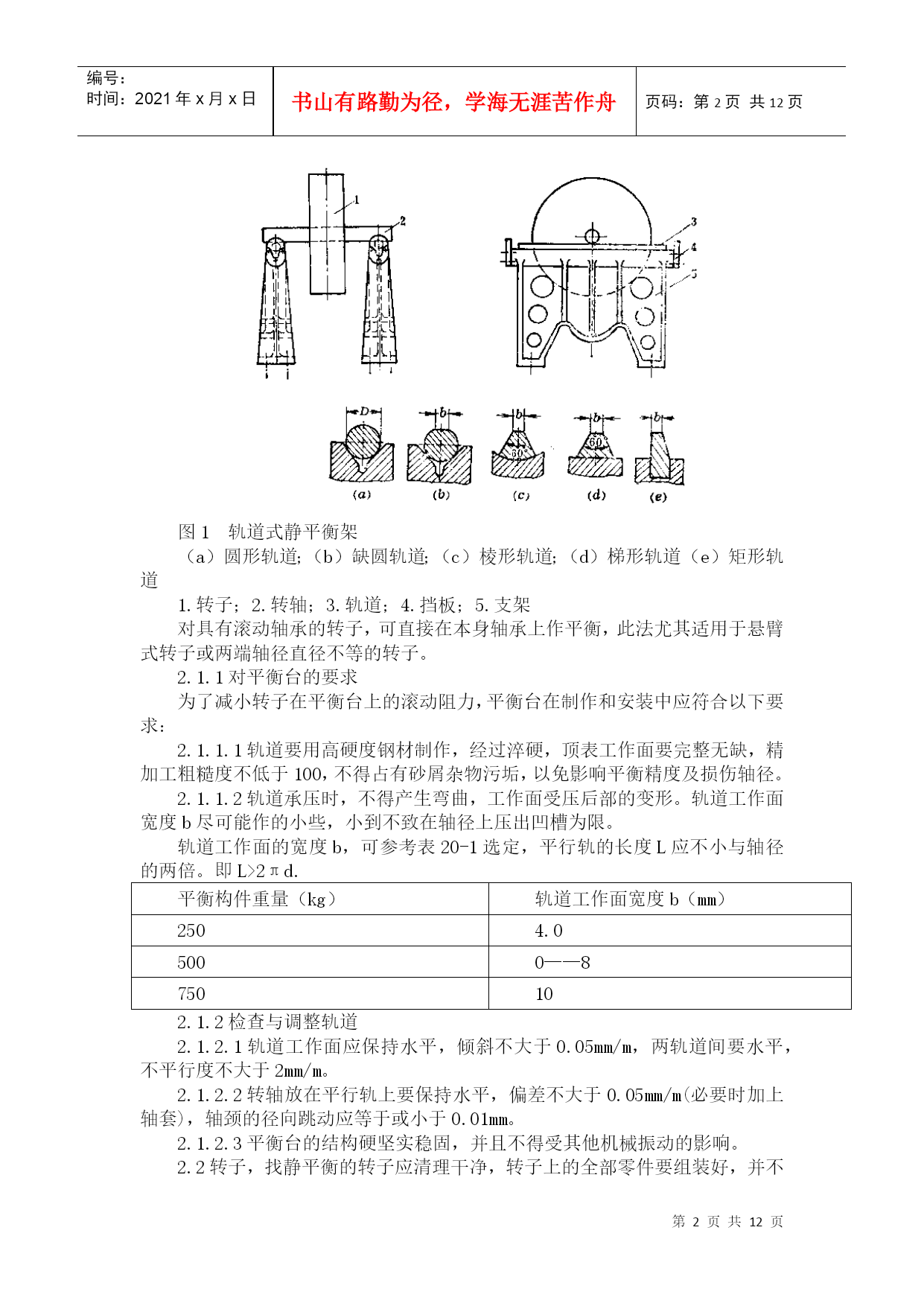

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE12页共NUMPAGES12页第PAGE\*MERGEFORMAT12页共NUMPAGES\*MERGEFORMAT12页机械设备的找平衡一、概述：转动机械运行中有一项重要指标，就是振动。震动要求越小越好。转动机械产生振动的原因很复杂，其中以转动机械的转动不分（转子）质量不平衡而引起的震动最为普遍。理论上讲，转子沿其轴的长度每一段的中心应与轴的几何中心线重合。实际上，转子材料内部组织不均，加工过程的误差，转子运行中的磨损和腐蚀不均匀及使用修过的转子等，均使转子质量不平衡。质量不平衡的转子在转动时，就会产生不平衡的离心力，尤其是高速运动的转子，既使转子存在数值很小的质量偏心，也会产生较大的不平衡离心力。这个力通过支撑部件，以振动的形式表现出来。转子在旋转时，由于不平衡质量引起的扰动力而造成机组的振动，这种现象称为不平衡。一般，转子有以下几种不平衡形式：1.静不平衡，由于转子质量分布不均，转子中心不在旋转轴心上，在静止时，由于重力作用致使转子不能在任一位置保持稳定，这种现象叫做静不平衡。2.动不平衡，当转子旋转时，若转子的不平衡质量造成两个或两个以上相反的离心力，且这对离心力不在同一个平面内，使转子受到力偶作用，产生绕轴线摆动，这种现象称为动不平衡。显然，动不平衡的转子静止时是平衡的。3.动静混合不平衡，即上述两种不平衡现象同时出现在一个转子上，对于转子上同时装有几个工作机件的转子，都可能不同程度的存在这种混合质量不平衡现象。对不平衡的转子进行校正，有两种方法：即静态找平衡（静平衡）和动态找平衡（动平衡）。对于质量分布较集中的低速转子，仅做静平衡而不做动平衡。二、转子找平衡1.转子静不平衡的表现：若将转子放置在静平衡台上，然后用手轻轻转动转子，让其自由停下来，可能出现下列情况：1.1转子中心在旋转轴线上，转自转到任一角度都可以停下来，这使转子处于静平衡状态，这种平衡成为随遇平衡。2当转子的中心不在旋转轴心线上时：若转子承受的转动力矩大于轴和导轨之间滚动摩擦力矩，则转子就要转动，使原有不平衡重量位于正下方，这种静不平衡称为显著不平衡。若转动力矩小于滚动摩擦阻力矩，转子虽有转动趋势，但不能是不平衡重量转向下方，这种静不平衡称为不显著不平衡。找静平衡前的准备工作2.1静平衡台，转子找静平衡是在静平衡台上进行的。静平衡台有很多形式，轨道式静平衡台结构简单，灵敏度较高，应用较广泛。各种轨道中圆形轨对转子的阻力最小，故平衡准确度最高，但他的承载能力小，只适用于50kg以下的小转子。对重大的转子，大都采用垂直方向刚度大，不易变形的巨型轨。也有采用滚柱轴承式静平衡台的，但这种结构灵敏度较差。图1轨道式静平衡架（a）圆形轨道；（b）缺圆轨道；（c）棱形轨道；（d）梯形轨道（e）矩形轨道1.转子；2.转轴；3.轨道；4.挡板；5.支架对具有滚动轴承的转子，可直接在本身轴承上作平衡，此法尤其适用于悬臂式转子或两端轴径直径不等的转子。2.1.1对平衡台的要求为了减小转子在平衡台上的滚动阻力，平衡台在制作和安装中应符合以下要求：2.1.1.1轨道要用高硬度钢材制作，经过淬硬，顶表工作面要完整无缺，精加工粗糙度不低于100，不得占有砂屑杂物污垢，以免影响平衡精度及损伤轴径。2.1.1.2轨道承压时，不得产生弯曲，工作面受压后部的变形。轨道工作面宽度b尽可能作的小些，小到不致在轴径上压出凹槽为限。轨道工作面的宽度b，可参考表20-1选定，平行轨的长度L应不小与轴径的两倍。即L>2πd.平衡构件重量（kg）轨道工作面宽度b（mm）2504.05000——8750102.1.2检查与调整轨道2.1.2.1轨道工作面应保持水平，倾斜不大于0.05mm/m，两轨道间要水平，不平行度不大于2mm/m。2.1.2.2转轴放在平行轨上要保持水平，偏差不大于0.05mm/m(必要时加上轴套)，轴颈的径向跳动应等于或小于0.01mm。2.1.2.3平衡台的结构硬坚实稳固，并且不得受其他机械振动的影响。2.2转子，找静平衡的转子应清理干净，转子上的全部零件要组装好，并不得有松动。轴径的椭圆度和圆锥度不应大于0.05mm，轴颈不许有明显的伤痕。若采用假轴找静平衡时，假轴与转子的配合不得松动，假轴的加工精度不得低于原轴的精度。转子放在轨道上时，动作要轻，轴的中心线要与轨道垂直。转子找静平衡的工作，一般是在转子和轴检修完毕后进行，找完平衡后，转子与轴不应再进行修理。2.3试加重量，在找平衡时，需要在转子上配加临时平衡重量，称为试加重量。试加重量较轻的常用油泥，重的可用油泥加铅块。若转子有平衡槽或平衡孔、平衡柱的，
