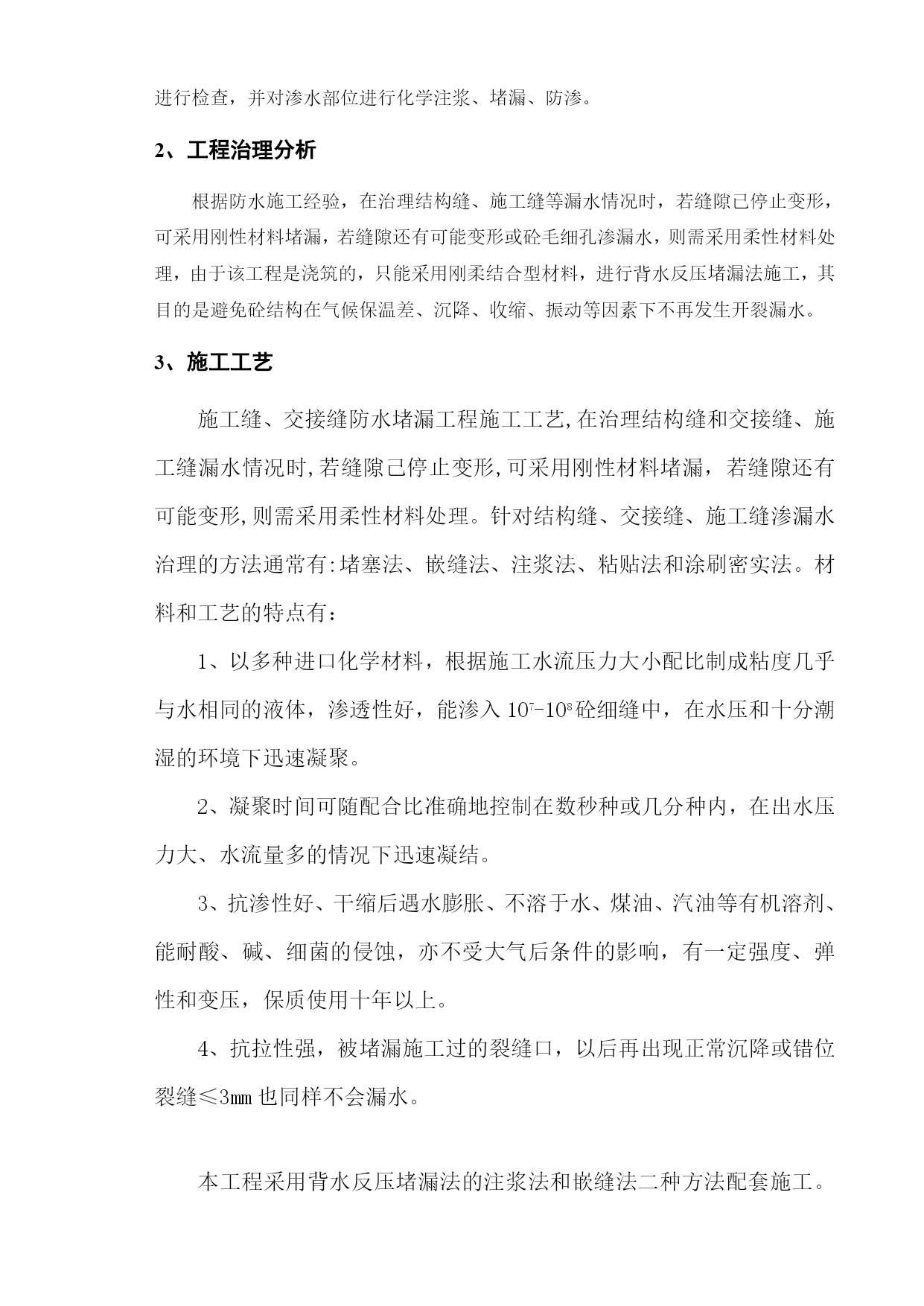

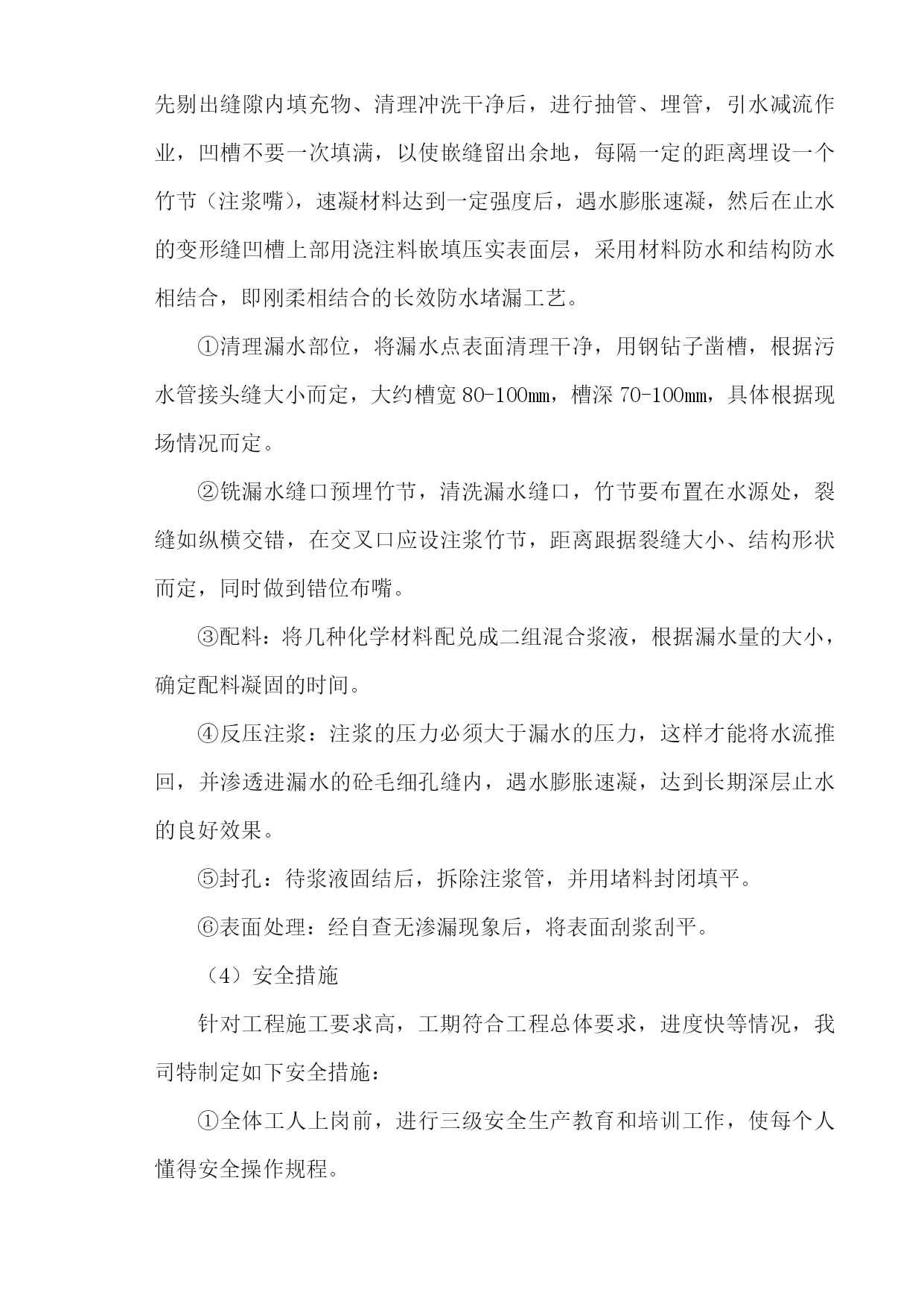

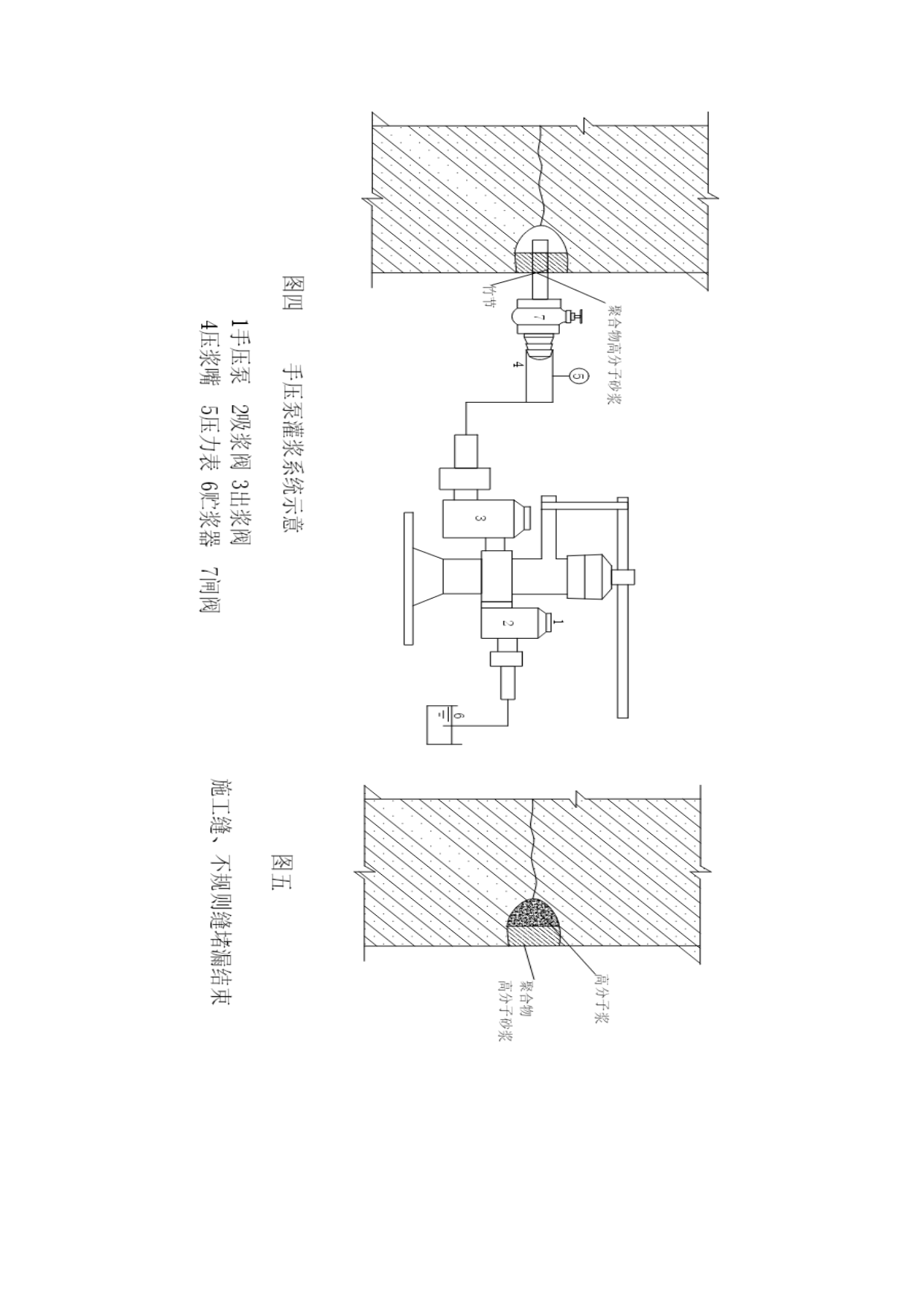

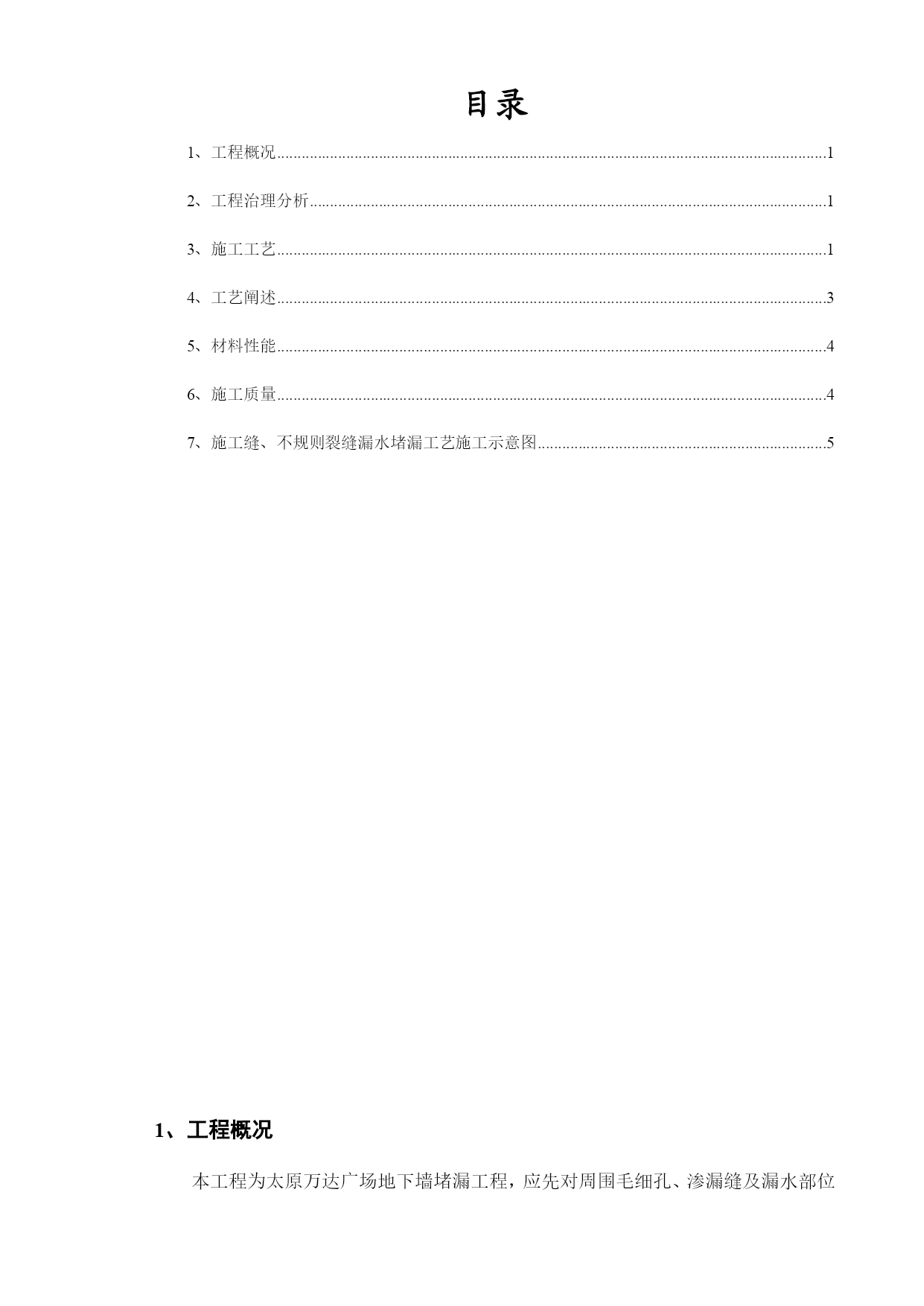

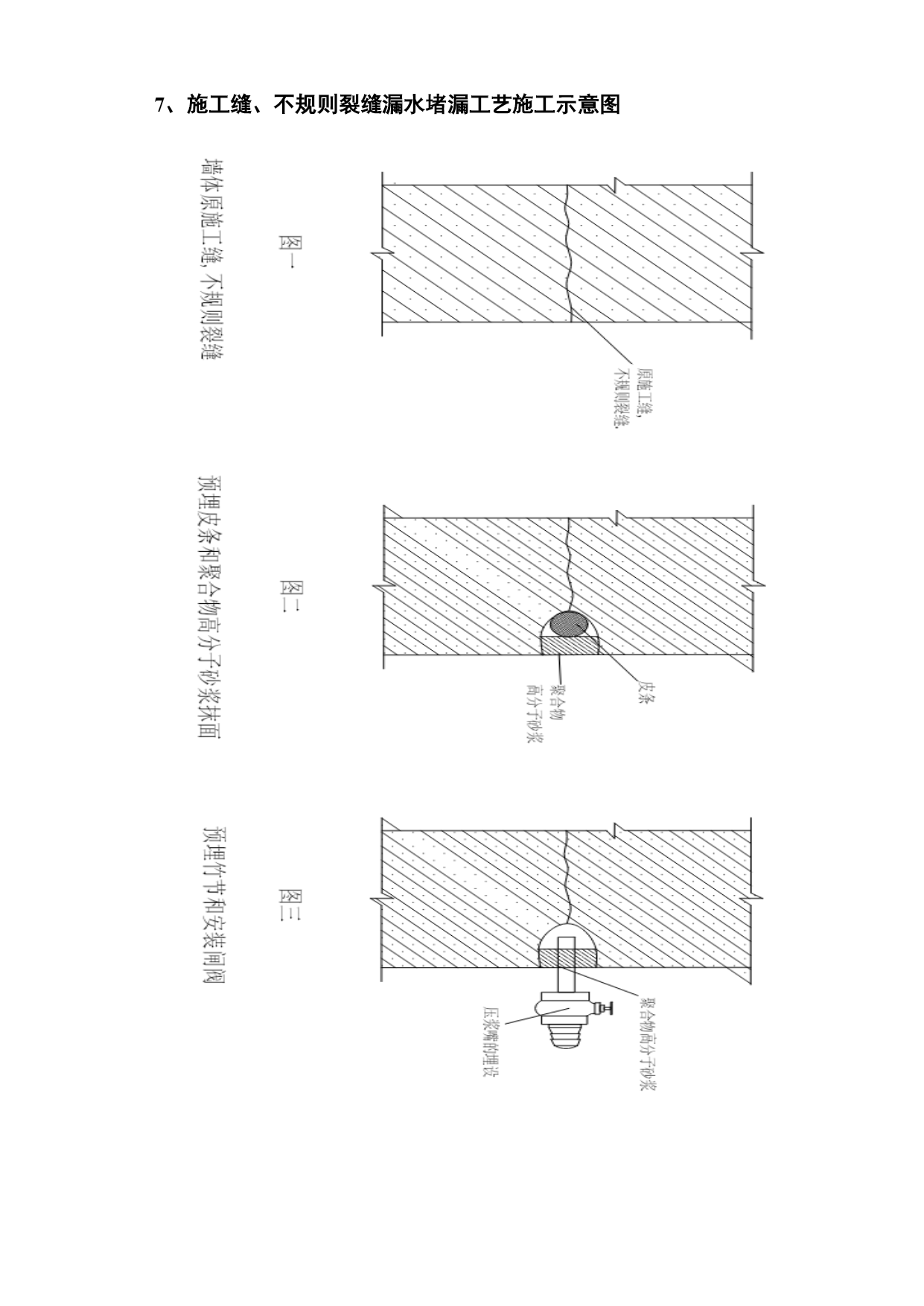

目录TOC\o"1-3"\h\zHYPERLINK\l"_Toc261451438"1、工程概况PAGEREF_Toc261451438\h1HYPERLINK\l"_Toc261451439"2、工程治理分析PAGEREF_Toc261451439\h1HYPERLINK\l"_Toc261451440"3、施工工艺PAGEREF_Toc261451440\h1HYPERLINK\l"_Toc261451441"4、工艺阐述PAGEREF_Toc261451441\h3HYPERLINK\l"_Toc261451442"5、材料性能PAGEREF_Toc261451442\h4HYPERLINK\l"_Toc261451443"6、施工质量PAGEREF_Toc261451443\h4HYPERLINK\l"_Toc261451444"7、施工缝、不规则裂缝漏水堵漏工艺施工示意图PAGEREF_Toc261451444\h51、工程概况本工程为太原万达广场地下墙堵漏工程，应先对周围毛细孔、渗漏缝及漏水部位进行检查，并对渗水部位进行化学注浆、堵漏、防渗。2、工程治理分析根据防水施工经验，在治理结构缝、施工缝等漏水情况时，若缝隙已停止变形，可采用刚性材料堵漏，若缝隙还有可能变形或砼毛细孔渗漏水，则需采用柔性材料处理，由于该工程是浇筑的，只能采用刚柔结合型材料，进行背水反压堵漏法施工，其目的是避免砼结构在气候保温差、沉降、收缩、振动等因素下不再发生开裂漏水。3、施工工艺施工缝、交接缝防水堵漏工程施工工艺,在治理结构缝和交接缝、施工缝漏水情况时,若缝隙己停止变形,可采用刚性材料堵漏，若缝隙还有可能变形,则需采用柔性材料处理。针对结构缝、交接缝、施工缝渗漏水治理的方法通常有:堵塞法、嵌缝法、注浆法、粘贴法和涂刷密实法。材料和工艺的特点有：1、以多种进口化学材料，根据施工水流压力大小配比制成粘度几乎与水相同的液体，渗透性好，能渗入107-108砼细缝中，在水压和十分潮湿的环境下迅速凝聚。2、凝聚时间可随配合比准确地控制在数秒种或几分种内，在出水压力大、水流量多的情况下迅速凝结。3、抗渗性好、干缩后遇水膨胀、不溶于水、煤油、汽油等有机溶剂、能耐酸、碱、细菌的侵蚀，亦不受大气后条件的影响，有一定强度、弹性和变压，保质使用十年以上。4、抗拉性强，被堵漏施工过的裂缝口，以后再出现正常沉降或错位裂缝≤3mm也同样不会漏水。本工程采用背水反压堵漏法的注浆法和嵌缝法二种方法配套施工。先剔出缝隙内填充物、清理冲洗干净后，进行抽管、埋管，引水减流作业，凹槽不要一次填满，以使嵌缝留出余地，每隔一定的距离埋设一个竹节（注浆嘴），速凝材料达到一定强度后，遇水膨胀速凝，然后在止水的变形缝凹槽上部用浇注料嵌填压实表面层，采用材料防水和结构防水相结合，即刚柔相结合的长效防水堵漏工艺。①清理漏水部位，将漏水点表面清理干净，用钢钻子凿槽，根据污水管接头缝大小而定，大约槽宽80-100mm，槽深70-100mm，具体根据现场情况而定。②铣漏水缝口预埋竹节，清洗漏水缝口，竹节要布置在水源处，裂缝如纵横交错，在交叉口应设注浆竹节，距离跟据裂缝大小、结构形状而定，同时做到错位布嘴。③配料：将几种化学材料配兑成二组混合浆液，根据漏水量的大小，确定配料凝固的时间。④反压注浆：注浆的压力必须大于漏水的压力，这样才能将水流推回，并渗透进漏水的砼毛细孔缝内，遇水膨胀速凝，达到长期深层止水的良好效果。⑤封孔：待浆液固结后，拆除注浆管，并用堵料封闭填平。⑥表面处理：经自查无渗漏现象后，将表面刮浆刮平。（4）安全措施针对工程施工要求高，工期符合工程总体要求，进度快等情况，我司特制定如下安全措施：①全体工人上岗前，进行三级安全生产教育和培训工作，使每个人懂得安全操作规程。②每天上岗前，对工人对好安全交底工作，作好记录。③作业施工人员必须穿专用橡胶防护服、防护镜及配套防护措施。④严格执行甲方各项规章制度，违者按规定处罚。⑤配制浆液、压浆时，操作人员配备必要的防护措施，以保证施工安全。⑥工地配备专职安全员，负责安全生产检查，发现问题及时提出整改，有权责令停工，做好安全防火工作，严禁动用明火。4、工艺阐述该工程属于地下室常见的“施工缝、交接缝漏水堵漏”其操作步骤为：凿U形凹槽（以便于裂缝的封闭）→用水清洗凿好的槽→埋设皮条→分段埋设注浆嘴（竹接）→表面抹聚合物高分子与水泥参合砂浆→抽出皮条→压水或压气检查封闭的质量和注浆嘴是否贯通→选择浆液的参数→注浆→封闭注浆嘴→裂缝表面处理工作。速凝材料达到一定强
