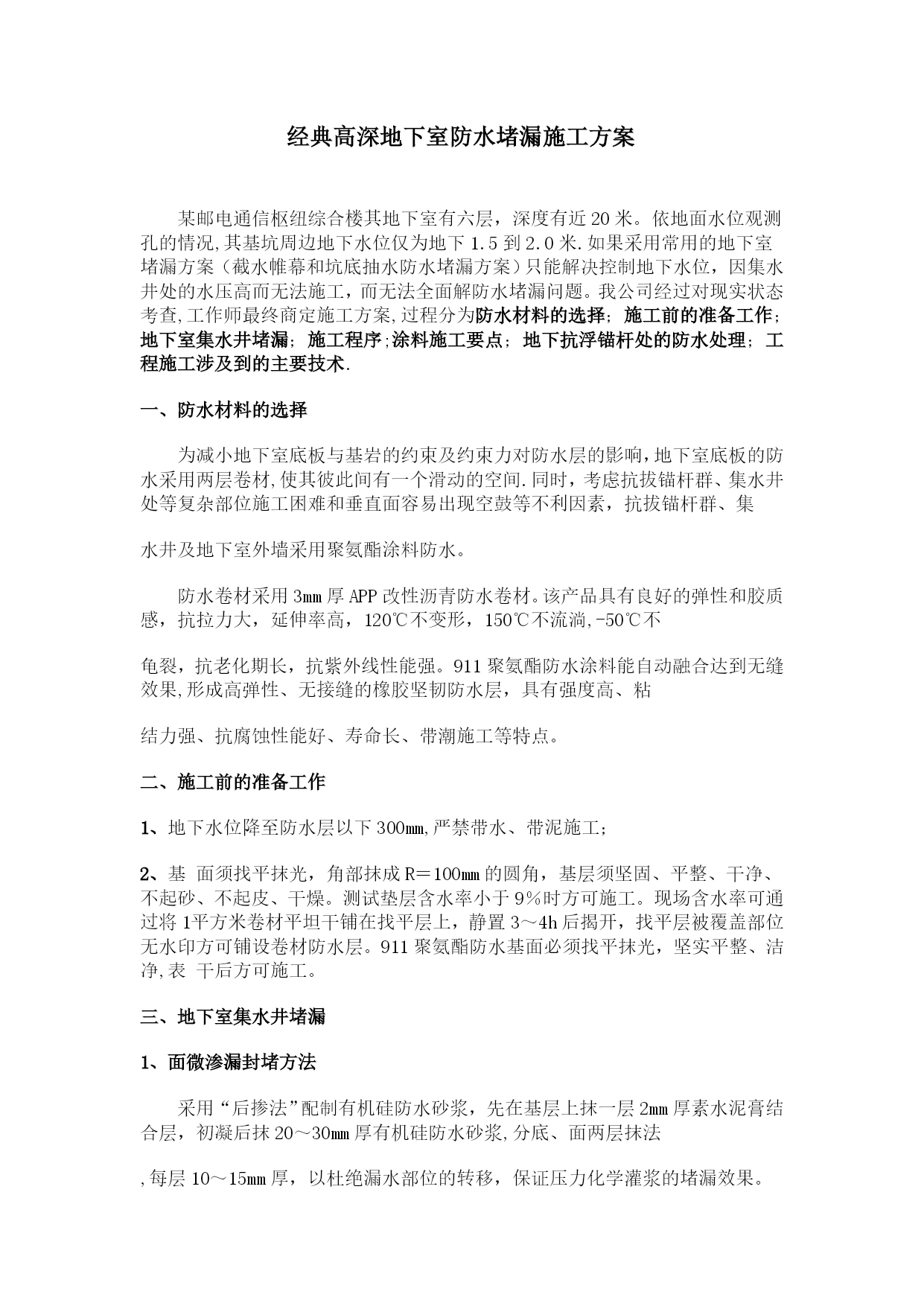

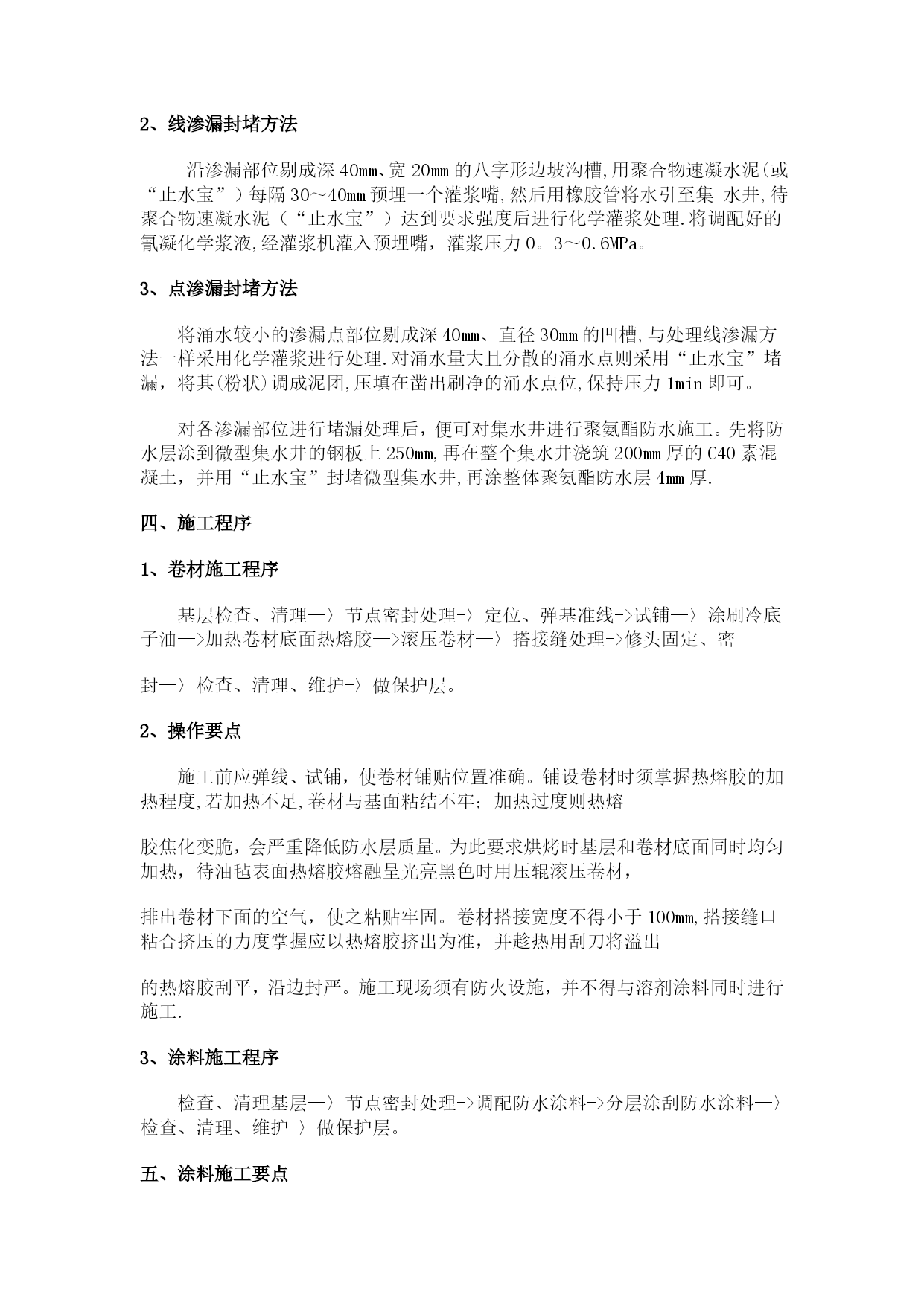

经典高深地下室防水堵漏施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载经典高深地下室防水堵漏施工方案某邮电通信枢纽综合楼其地下室有六层，深度有近20米。依地面水位观测孔的情况,其基坑周边地下水位仅为地下1.5到2.0米.如果采用常用的地下室堵漏方案（截水帷幕和坑底抽水防水堵漏方案）只能解决控制地下水位，因集水井处的水压高而无法施工，而无法全面解防水堵漏问题。我公司经过对现实状态考查,工作师最终商定施工方案,过程分为防水材料的选择；施工前的准备工作；地下室集水井堵漏；施工程序;涂料施工要点；地下抗浮锚杆处的防水处理；工程施工涉及到的主要技术.一、防水材料的选择为减小地下室底板与基岩的约束及约束力对防水层的影响，地下室底板的防水采用两层卷材,使其彼此间有一个滑动的空间.同时，考虑抗拔锚杆群、集水井处等复杂部位施工困难和垂直面容易出现空鼓等不利因素，抗拔锚杆群、集水井及地下室外墙采用聚氨酯涂料防水。防水卷材采用3mm厚APP改性沥青防水卷材。该产品具有良好的弹性和胶质感，抗拉力大，延伸率高，120℃不变形，150℃不流淌,-50℃不龟裂，抗老化期长，抗紫外线性能强。911聚氨酯防水涂料能自动融合达到无缝效果,形成高弹性、无接缝的橡胶坚韧防水层，具有强度高、粘结力强、抗腐蚀性能好、寿命长、带潮施工等特点。二、施工前的准备工作1、地下水位降至防水层以下300mm,严禁带水、带泥施工；2、基面须找平抹光，角部抹成R＝100mm的圆角，基层须坚固、平整、干净、不起砂、不起皮、干燥。测试垫层含水率小于9％时方可施工。现场含水率可通过将1平方米卷材平坦干铺在找平层上，静置3～4h后揭开，找平层被覆盖部位无水印方可铺设卷材防水层。911聚氨酯防水基面必须找平抹光，坚实平整、洁净,表干后方可施工。三、地下室集水井堵漏1、面微渗漏封堵方法采用“后掺法”配制有机硅防水砂浆，先在基层上抹一层2mm厚素水泥膏结合层，初凝后抹20～30mm厚有机硅防水砂浆,分底、面两层抹法,每层10～15mm厚，以杜绝漏水部位的转移，保证压力化学灌浆的堵漏效果。2、线渗漏封堵方法沿渗漏部位剔成深40mm、宽20mm的八字形边坡沟槽,用聚合物速凝水泥(或“止水宝”）每隔30～40mm预埋一个灌浆嘴,然后用橡胶管将水引至集水井,待聚合物速凝水泥（“止水宝”）达到要求强度后进行化学灌浆处理.将调配好的氰凝化学浆液,经灌浆机灌入预埋嘴，灌浆压力0。3～0.6MPa。3、点渗漏封堵方法将涌水较小的渗漏点部位剔成深40mm、直径30mm的凹槽,与处理线渗漏方法一样采用化学灌浆进行处理.对涌水量大且分散的涌水点则采用“止水宝”堵漏，将其(粉状)调成泥团,压填在凿出刷净的涌水点位,保持压力1min即可。对各渗漏部位进行堵漏处理后，便可对集水井进行聚氨酯防水施工。先将防水层涂到微型集水井的钢板上250mm,再在整个集水井浇筑200mm厚的C40素混凝土，并用“止水宝”封堵微型集水井,再涂整体聚氨酯防水层4mm厚.四、施工程序1、卷材施工程序基层检查、清理—〉节点密封处理-〉定位、弹基准线->试铺—〉涂刷冷底子油—>加热卷材底面热熔胶—>滚压卷材—〉搭接缝处理->修头固定、密封—〉检查、清理、维护-〉做保护层。2、操作要点施工前应弹线、试铺，使卷材铺贴位置准确。铺设卷材时须掌握热熔胶的加热程度,若加热不足,卷材与基面粘结不牢；加热过度则热熔胶焦化变脆，会严重降低防水层质量。为此要求烘烤时基层和卷材底面同时均匀加热，待油毡表面热熔胶熔融呈光亮黑色时用压辊滚压卷材，排出卷材下面的空气，使之粘贴牢固。卷材搭接宽度不得小于100mm,搭接缝口粘合挤压的力度掌握应以热熔胶挤出为准，并趁热用刮刀将溢出的热熔胶刮平，沿边封严。施工现场须有防火设施，并不得与溶剂涂料同时进行施工.3、涂料施工程序检查、清理基层—〉节点密封处理->调配防水涂料->分层涂刮防水涂料—〉检查、清理、维护-〉做保护层。五、涂料施工要点应注意节点的清理和密封处理的搭接宽度，恰当调配防水材料的配合比（重量比，本工程为透明液体：黑色液体＝1：2）。将配制的911防水涂料用橡胶板分6次均匀涂刮在基层表面，上一道涂层基本干燥后即可进行下一道涂刷施工，每次用料为0。5～0。8千克/平方米。六、地下抗浮锚杆处的防水处理地下室底板抗浮锚杆采用直径40mml螺纹钢，底板锚固段长900mm.施工前对各根锚杆进行清理检查，发现渗漏应沿锚杆周围剔槽,用“止水宝”堵漏.若无渗漏则对锚杆本身进行除锈，然后在距垫层面200mm处安装一道膨胀止水环，以达到止水的目的.聚氨酯防水涂料涂至止水环处,在垫层面上与卷材搭接500mm宽。七、工程施工涉及到的主要技术1、地下室外墙防水使用“外
