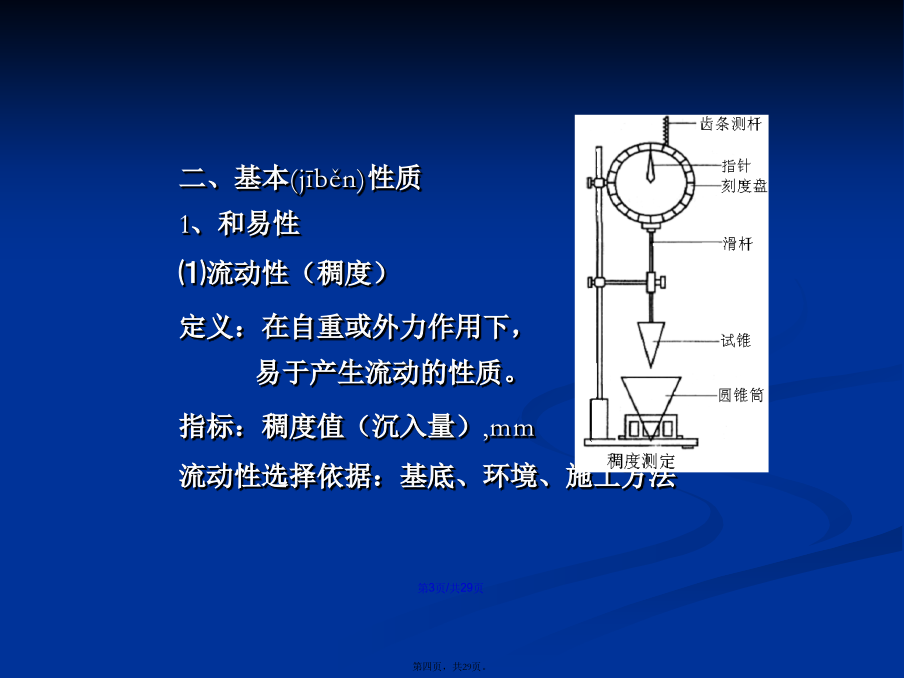

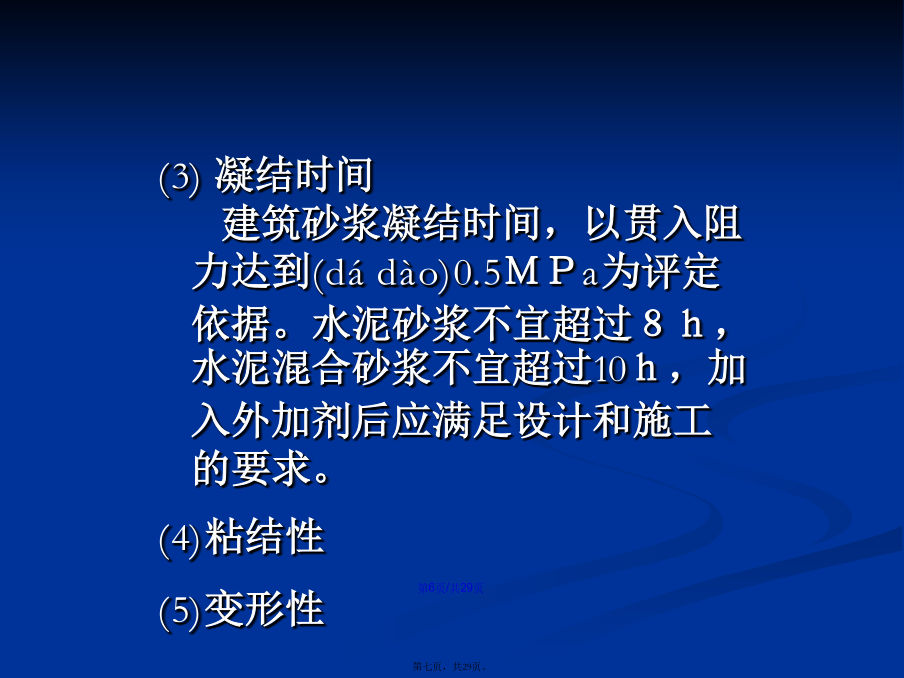

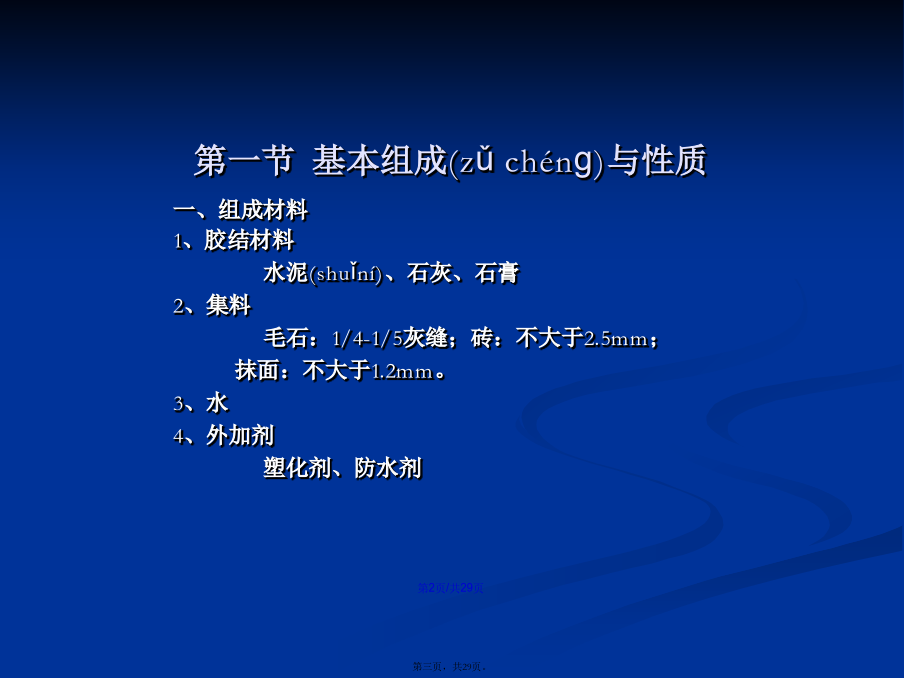

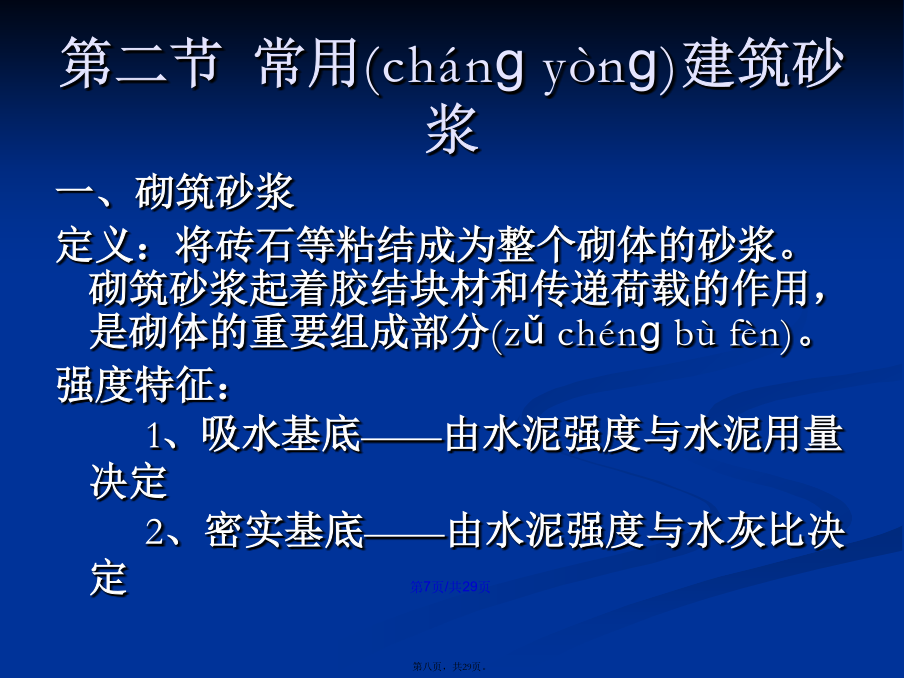

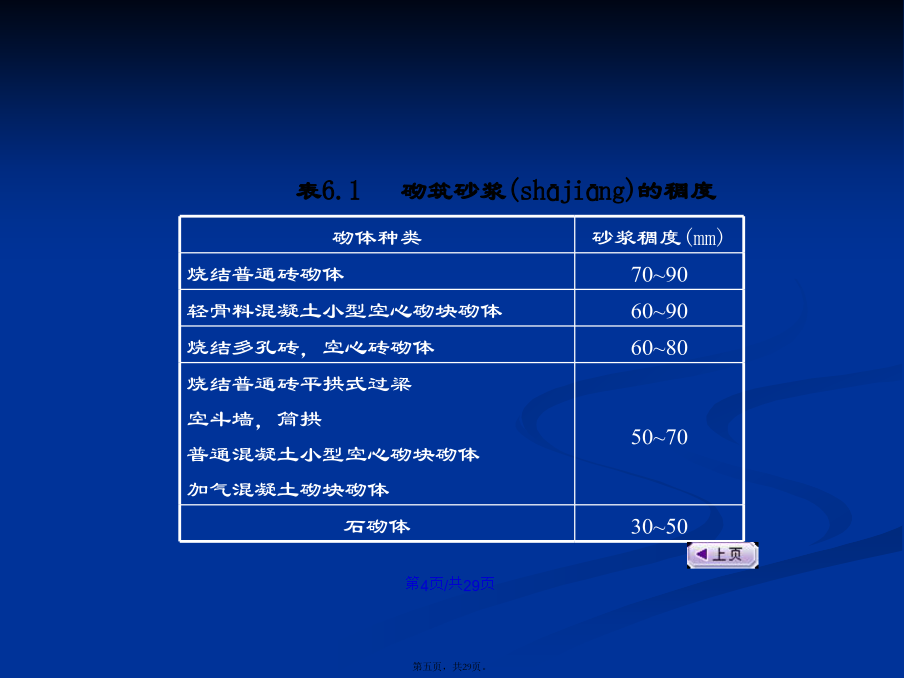

会计学砂浆的用途1、砌筑2、接头、接缝3、抹灰4、粘贴5、特殊用途（保温、吸音(xīyīn)、防水、防腐、装饰等）第一节基本组成(zǔchénɡ)与性质表6.1砌筑砂浆(shājiāng)的稠度⑵保水性定义：保持水分的能力(nénglì)。指标：分层度,mm；10～20mm较适宜改善措施：塑性混合材粉状混合材、微沫剂(3)凝结时间建筑砂浆凝结时间，以贯入阻力达到(dádào)0.5ＭＰa为评定依据。水泥砂浆不宜超过８ｈ，水泥混合砂浆不宜超过10ｈ，加入外加剂后应满足设计和施工的要求。(4)粘结性(5)变形性第二节常用(chánɡyònɡ)建筑砂浆5.2.2.硬化砂浆的技术性质1.强度与强度等级砂浆以抗压强度作为其强度指标。标准试件尺寸为70.7㎜立方体试件一组６块，标养至28ｄ，测定其抗压强度平均值（MPa）。砌筑砂浆按抗压强度划分为Ｍ20、Ｍ15、Ｍ7.5、Ｍ5.0、Ｍ2.5等六个强度等级。砂浆的强度除受砂浆本身的组成(zǔchénɡ)材料及配比影响外，还与基层的吸水性能有关。砂浆的强度等级是以边长为70.7mm×70.7mm×70.7mm的6个立方体试块，按规定方法(fāngfǎ)成型养护至28d测定的抗压强度平均值(MPa)确定的。砂浆强度等级有M20、M15、M10、M7.5、M5、M2.5。对于水泥砂浆，可采用下列强度公式估算(ɡūsuàn)：（１）不吸水基层（如致密石材）这时影响砂浆强度的主要因素与混凝土基本相同，即主要决定于水泥强度和水灰比。计算公式如下：式中fm——砂浆28ｄ抗压强度（MPa）；ｆce—水泥的实测强度（MPa）；C/W—灰水比。（２）吸水基层（如粘土砖及其他多孔材料）这时由于基层能吸水，当其吸水后，砂浆中保留水分的多少取决于其本身的保水性，而与水灰比关系不大。因而，此时砂浆强度主要决定(juédìng)于水泥强度及水泥用量。计算公式如下：式中Ｑc——每立方米砂浆中水泥用量（㎏）Ａ、Ｂ——砂浆的特征系数，A=3.03，B=－15.09各地区也可用本地区试验资料确定Ａ、Ｂ值，统计用的试验组数不得少于30组。5.2.3.砂浆的粘结力砌筑砂浆必须有足够的粘结力，才能将砖石粘结为坚固(jiāngù)的整体，砂浆粘结力的大小，将影响砌体的抗剪强度、耐久性、稳定性及抗振能力。通常粘结力随砂浆抗压强度的提高而增大。砂浆粘结力还与砌筑材料的表面状态、润湿程度、养护条件等有关。5.2.4.砂浆变形性、抗冻性大于M55.3砌筑砂浆的配合比设计<砌筑砂浆配合比设计规程>（JGJ/T98-96)砌筑砂浆的配合比应满足施工和易性（稠度）的要求，保证(bǎozhèng)设计强度，还应尽可能节约水泥，降低成本。5.3.1水泥混合砂浆的配合比计算1.砌筑砂浆配制强度（fm，0）的确定fm，0=f2+0.645σ式中fm，0——砂浆的配制强度，精确至0.1MPa；f2——砂浆设计强度等级（即砂浆抗压强度平均值（MPa）；σ——砂浆现场强度标准差，精确至0.01MPa。砌筑砂浆现场强度标准差σ应按下式计算(jìsuàn)：式中fi——统计周期内同一品种砂浆第ｉ组试件的强度（MPa）；—统计周期内同一品种砂浆ｎ组试件强度的平均值（MPa）；ｎ——统计周期内同一品种砂浆试件的总组数，ｎ≧25。当无近期统计资料时，砂浆现场强度(qiángdù)标准差可参考表。2.计算每立方米砂浆中水泥用量Ｑc(kg／ｍ３)每立方米砂浆中水泥用量，可按下式计算：式中Ｑc——每立方米砂浆中水泥用量,精确至1㎏;fm，0——砂浆的配制强度，精确至0.1MPa;Ａ、Ｂ——砂浆的特征系数，A=3.03，B=－15.09;当水泥砂浆中的计算用量不足(bùzú)200kg／m3时，应按200kg／m3采用。3.按水泥用量计算掺加料用量水泥混合(hùnhé)砂浆的掺加料用量应按下式计算：ＱD＝ＱＡ一Qc式中Ｑｃ—每立方米砂浆的水泥用量，精确至１㎏；ＱＡ—每立方米砂浆中水泥和掺加料的总量，精确至1㎏；宜在300～350㎏之间。ＱD—每立方米砂浆的掺加料用量，精确至１㎏；石灰、粘土膏使用时的稠度为120士5ｍｍ；4.确定砂用量Qs（kg／ｍ３）Qs=1×ρ0干式中ρ0干——砂干燥状态（含水率小于0.5％）的堆积(duījī)密度。5.确定用水量Qw（kg／ｍ3）按砂浆稠度要求，根据经验选定。一般混合砂浆约为：260～300kg／ｍ３。水泥砂浆的配合比选用按表选用。用水量水泥砂浆约为270～330kg／ｍ３。(６)试配与调整按计算配合比，采用工程实际使用材料进行试拌，测定其拌合物的稠度和分层度，若不能满足要求，则应调整用水量或掺加料，直到符合要求为止。然后
