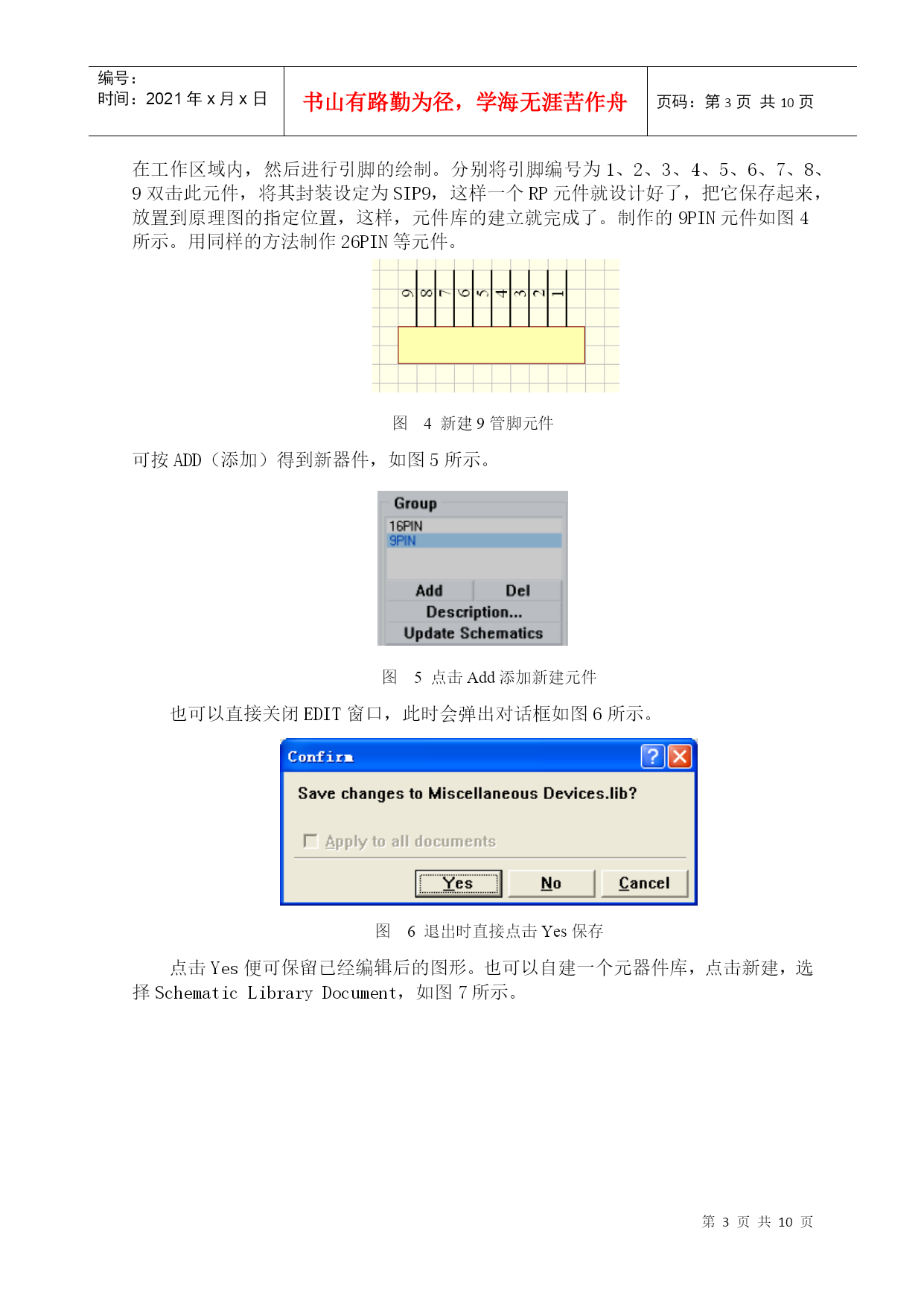

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE10页共NUMPAGES10页第PAGE\*MERGEFORMAT10页共NUMPAGES\*MERGEFORMAT10页电子设计应用软件训练总结报告一.任务说明本次电子设计应用软件训练的主要训练任务就是要我们熟练掌握Protel软件的使用，并能灵活的运用该软件完成电路原理图和PCB版图的设计。在完成上述两个任务的过程中，按照要求建立相应的元件库和封装库，创建原理图器件和该器件相应的封装，并能够对所绘制的原理图进行分析或仿真，最后根据训练过程完成此次应用软件训练的总结报告。二.原理图绘制说明1.绘制原理图的说明通常，设计一个电路原理图的工作包括：设置电路图图纸的大小，规划电路图的总体布局，在图纸上放置元器件并对元器件进行调整，进行布线和整体布局，最后保存并打印输出等几个步骤。下面，将对绘制原理图的过程进行如下详细说明。首先，打开Protel，进入Documents中，新建SchematicDocuments，然后进入Sheet.Sch中，即进入了绘制原理图的页面，在左侧的Browse中选择Libraries，然后单击Add/Remove键选中如图中的数据库,如图1所示。图1点击Libraries进入然后左侧会出现图2的内容。图2选择所用库单击Design/Options把纸张调为A4，如图3所示。图3选定纸张为A4纸接下来按照老师所给的指定的电路原理图在图纸上放置元器件。根据电路的需要在设计管理器中选择元件库，单击“Browse”按钮，找到RES2，并托出8个电阻R1到R8。在封装类型Footprint框中填入电阻的封装类型AXIAL0.5，按照电路原理图调整好8个电阻的位置。在对元件的位置进行调整、修改，并对元件的编号、封装进行定义和设定后，即可对所放置的元件进行布局布线。该过程实际就是一个画图过程，利用Protel提供的各种工具、指令进行布线，将工作平面上的器件用具有电器意义的导线、符号连接起来，构成一个完整的电路图，此过程中还要注意电源与地线的连接。之后要对布局布线后的元件进行调整，对元件位置进行重新调整，导线位置的删除、移动更改图形尺寸、属性及排列。这样，电路原理图就可以生成了。2.元件库的建立下面以制作一个9PIN元件为例，具体说明制作元件和创建元件库的过程。首先打开元件库编辑器，将要创建的元件命名为9PIN，在绘图工具栏中选出指定的矩形放置在工作区域内，然后进行引脚的绘制。分别将引脚编号为1、2、3、4、5、6、7、8、9双击此元件，将其封装设定为SIP9，这样一个RP元件就设计好了，把它保存起来，放置到原理图的指定位置，这样，元件库的建立就完成了。制作的9PIN元件如图4所示。用同样的方法制作26PIN等元件。图4新建9管脚元件可按ADD（添加）得到新器件，如图5所示。图5点击Add添加新建元件也可以直接关闭EDIT窗口，此时会弹出对话框如图6所示。图6退出时直接点击Yes保存点击Yes便可保留已经编辑后的图形。也可以自建一个元器件库，点击新建，选择SchematicLibraryDocument，如图7所示。图7自建元器件库如果需要自己做一个封装，便要自建一个封装库，需要点击新建、再点击PCBLibraryDocument,如图8所示。图8自建封装库点击Tools、新建元件，再点击Next,在图9所示中选择所需器件的形状。图9选定所用器件三.印制板图绘制说明首先根据原理图生成网络表文件,点击Design中的CreateNetlist菜单命令，即可生成网络表文件，然后绘制印制板图。先使用向导生成电路板，根据所要求的电路板的大小设置PCB版的尺寸，这样电路板版边就确定下来了。下面将导入网络表文件。打开已经创建的PCB文件，执行命令Design-LoadNet，输入网络表文件名，单击“导入“即可实现装入网络表与元件。之后就是对元器件进行手工编辑布局，按照电路原理图，分别选取元件、旋转元件、移动元件、排列元件等进行布局。将元件摆放好后，下面进行布线工作。根据本题目的特点，选择手动布线较为合适，在工具栏中首先执行AutoRoute-All命令，对整个电路板进行布线。执行该命令后，系统将弹出自动布线设置对话框，采用对话框中的默认设置，就可以实现PCB板的自动布线。单击“Routeall”按钮，程序就开始对电路板进行自动布线，如图10所示：图10制作的PCB板四．课设体会及合理化建议通过一周的课设，我对protel软件的运用能够基本掌握。仅仅几天的时间我从对Protel软件的一无所知到自己动手研究，学习现在我已经能够绘制原理图和P
