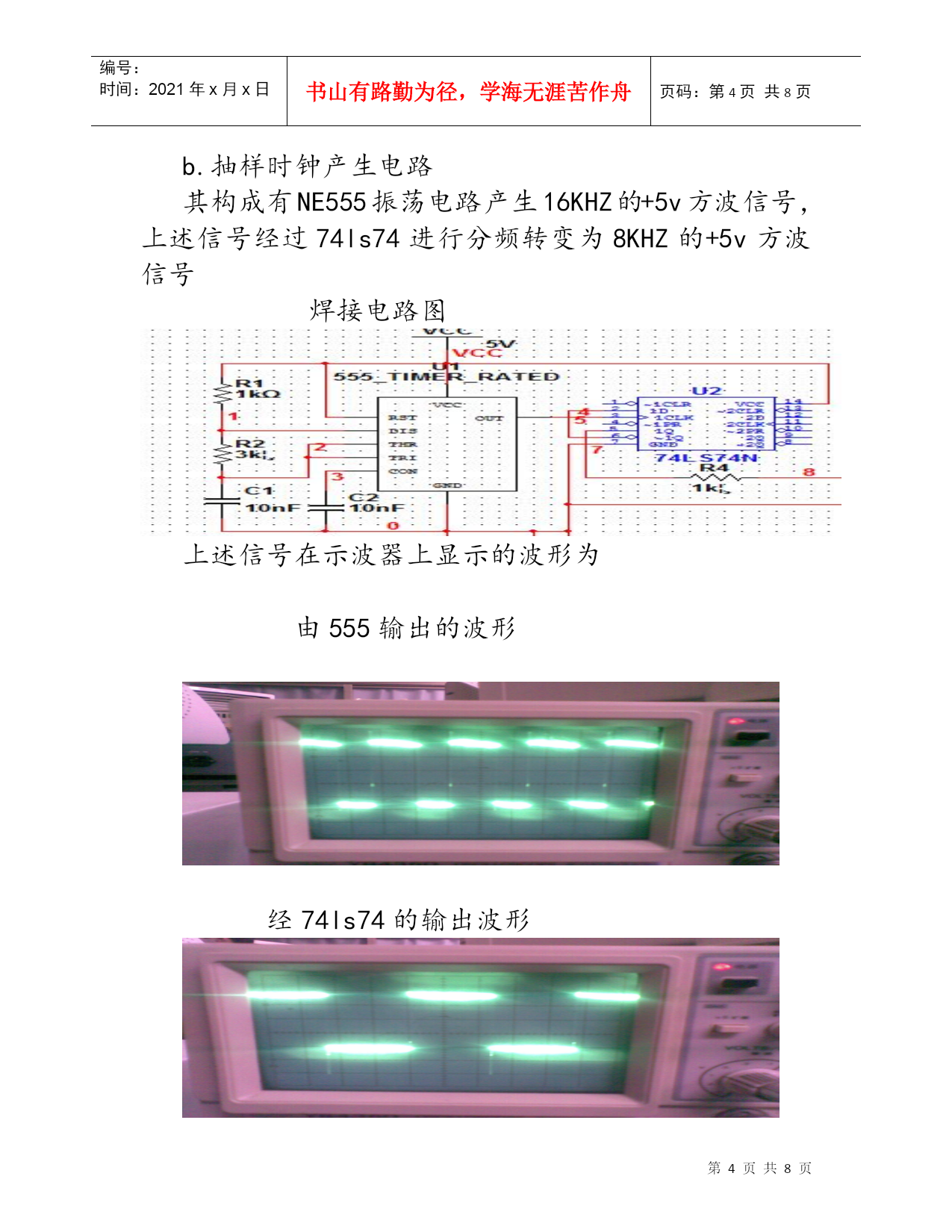

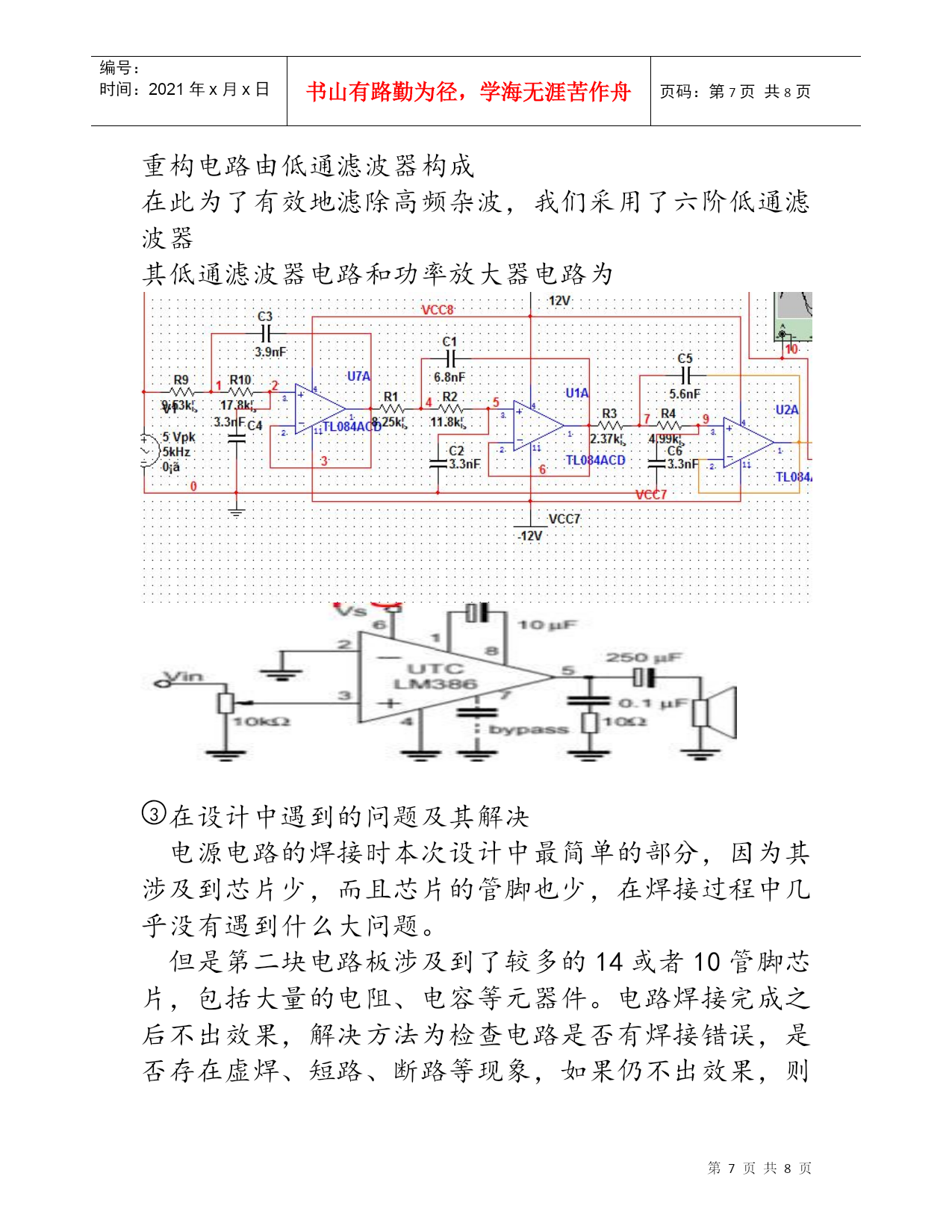

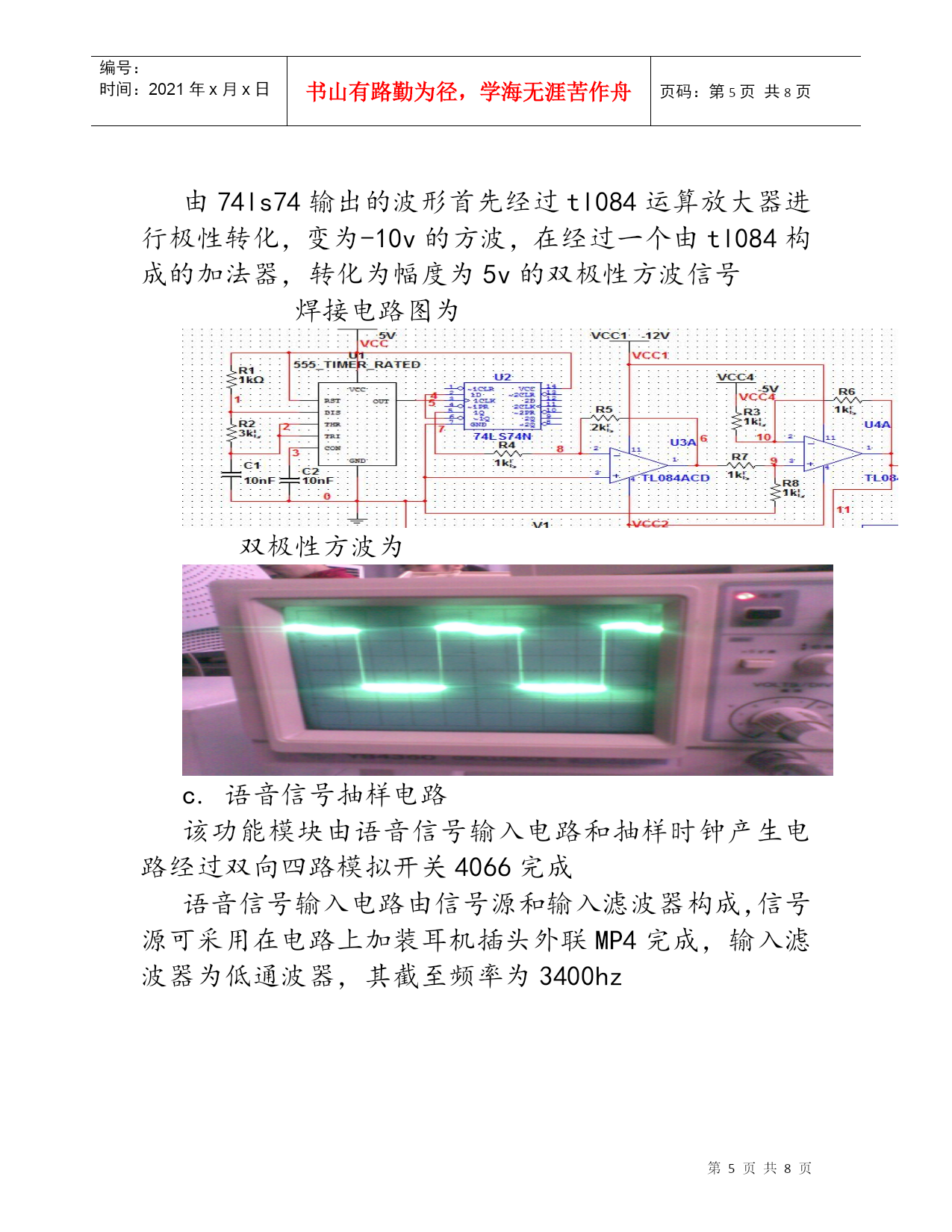

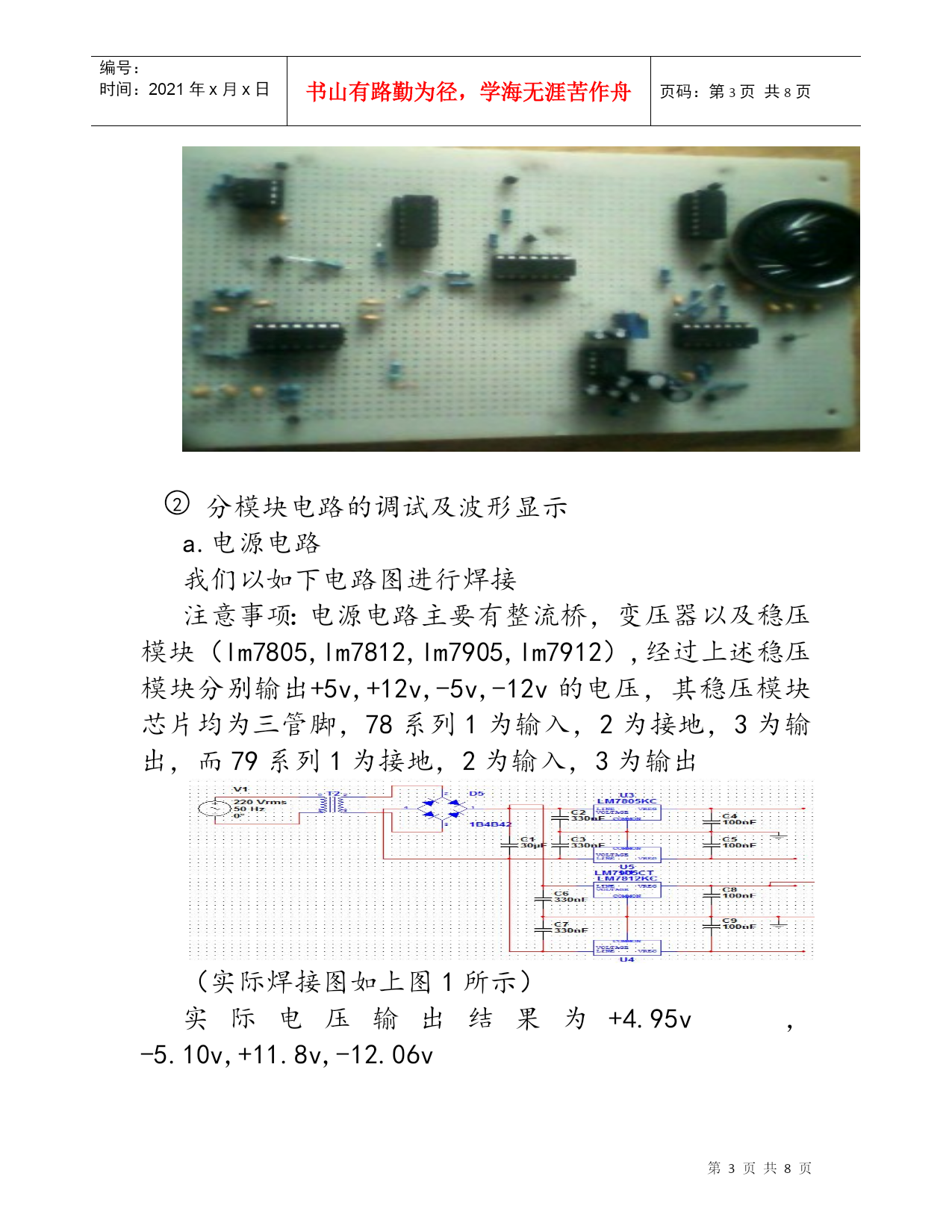

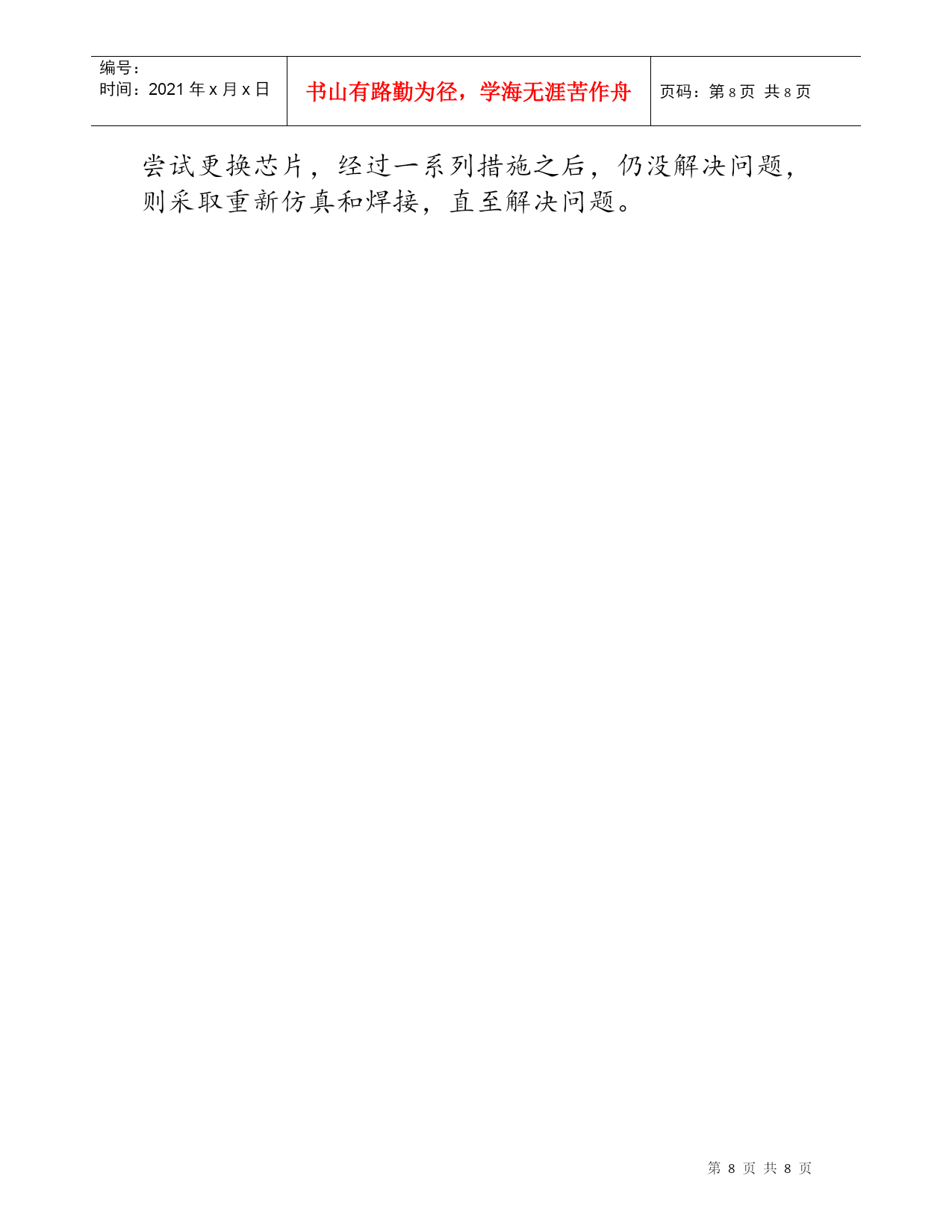

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE8页共NUMPAGES8页第PAGE\*MERGEFORMAT8页共NUMPAGES\*MERGEFORMAT8页编辑：刘勇勇200800120124卢玉200800120130语音信号的抽样和重构系统eq\o\ac(○,1)该系统由六大电路模块构成，其分别为电源电路、语音信号的输入电路、抽样时钟产生电路、信号抽样电路、抽样重构电路、功率放大电路。在具体焊接过程中，我们将电源电路独立地焊接在一块电路板上，其余的电路模块焊接在另一块电路板上。最终成品图为电源电路语音信号的输入、抽样、重构、放大等电路eq\o\ac(○,2)分模块电路的调试及波形显示a.电源电路我们以如下电路图进行焊接注意事项：电源电路主要有整流桥，变压器以及稳压模块（lm7805,lm7812,lm7905,lm7912）,经过上述稳压模块分别输出+5v,+12v,-5v,-12v的电压，其稳压模块芯片均为三管脚，78系列1为输入，2为接地，3为输出，而79系列1为接地，2为输入，3为输出（实际焊接图如上图1所示）实际电压输出结果为+4.95v，-5.10v,+11.8v,-12.06vb.抽样时钟产生电路其构成有NE555振荡电路产生16KHZ的+5v方波信号，上述信号经过74ls74进行分频转变为8KHZ的+5v方波信号焊接电路图上述信号在示波器上显示的波形为由555输出的波形经74ls74的输出波形由74ls74输出的波形首先经过tl084运算放大器进行极性转化，变为-10v的方波，在经过一个由tl084构成的加法器，转化为幅度为5v的双极性方波信号焊接电路图为双极性方波为c.语音信号抽样电路该功能模块由语音信号输入电路和抽样时钟产生电路经过双向四路模拟开关4066完成语音信号输入电路由信号源和输入滤波器构成，信号源可采用在电路上加装耳机插头外联MP4完成，输入滤波器为低通波器，其截至频率为3400hz在此4066完成乘法器的作用，通过双极性方波对语音信号进行抽样在示波器上显示的抽样波形为d.信号重构及放大电路该模块是将抽样信号进行重构，还原出语音信号，再通过由lm386构成的功率运算放大器，将语音信号放大，再通过喇叭将语音信号显示出来。重构电路由低通滤波器构成在此为了有效地滤除高频杂波，我们采用了六阶低通滤波器其低通滤波器电路和功率放大器电路为eq\o\ac(○,3)在设计中遇到的问题及其解决电源电路的焊接时本次设计中最简单的部分，因为其涉及到芯片少，而且芯片的管脚也少，在焊接过程中几乎没有遇到什么大问题。但是第二块电路板涉及到了较多的14或者10管脚芯片，包括大量的电阻、电容等元器件。电路焊接完成之后不出效果，解决方法为检查电路是否有焊接错误，是否存在虚焊、短路、断路等现象，如果仍不出效果，则尝试更换芯片，经过一系列措施之后，仍没解决问题，则采取重新仿真和焊接，直至解决问题。
