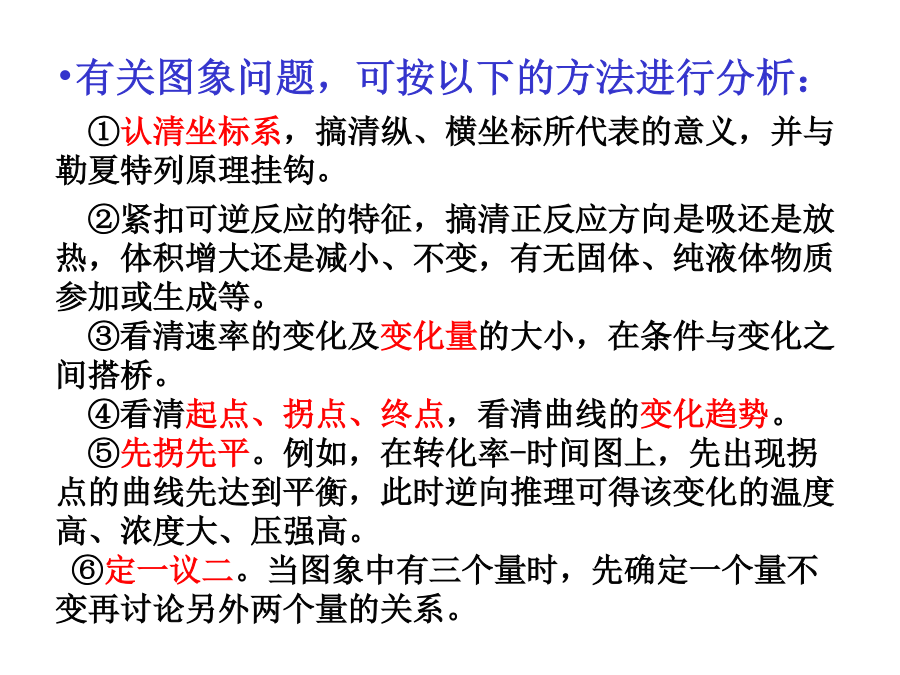

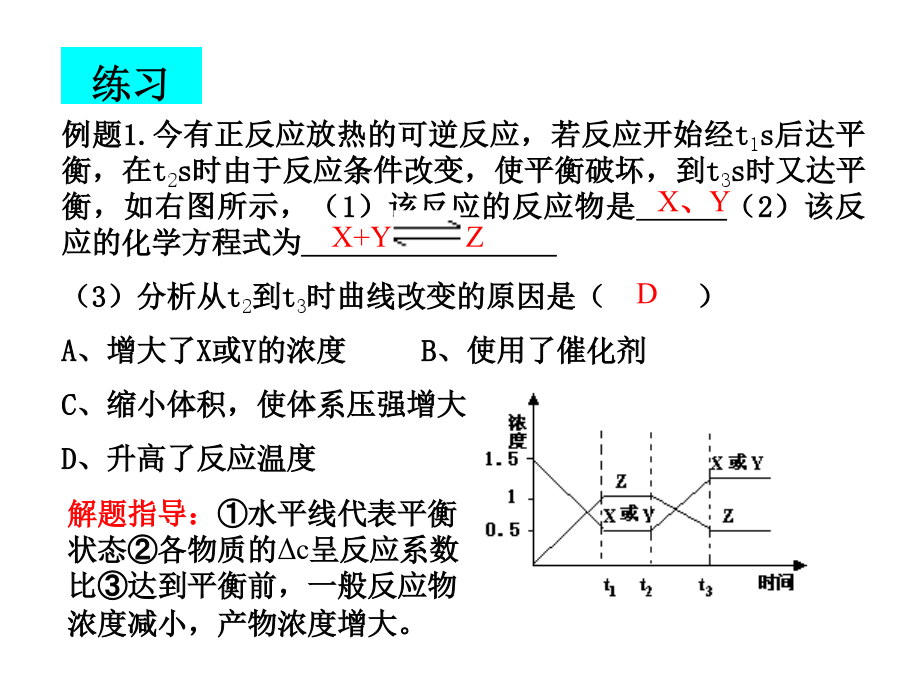

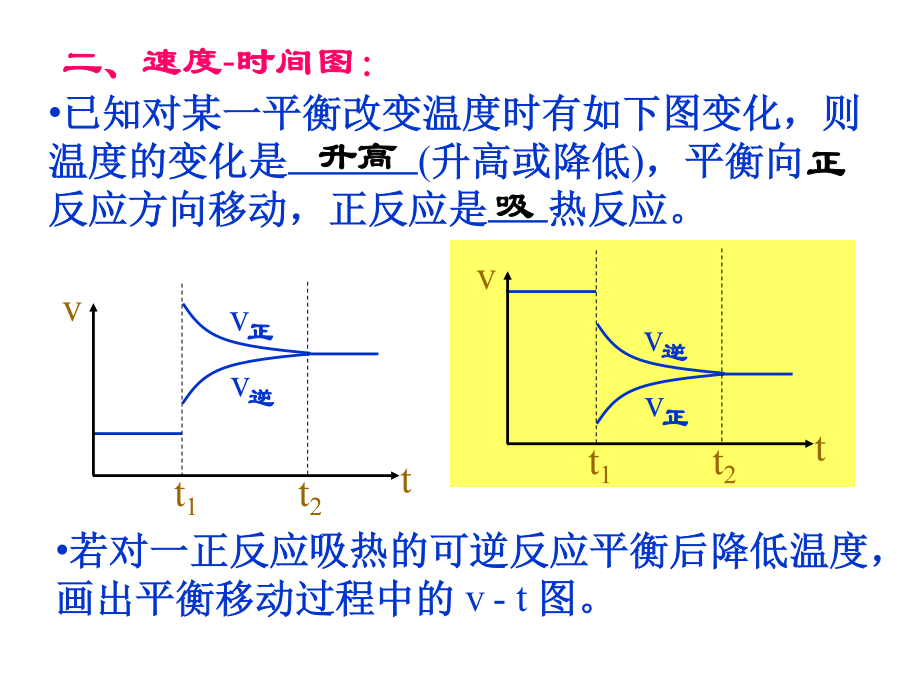

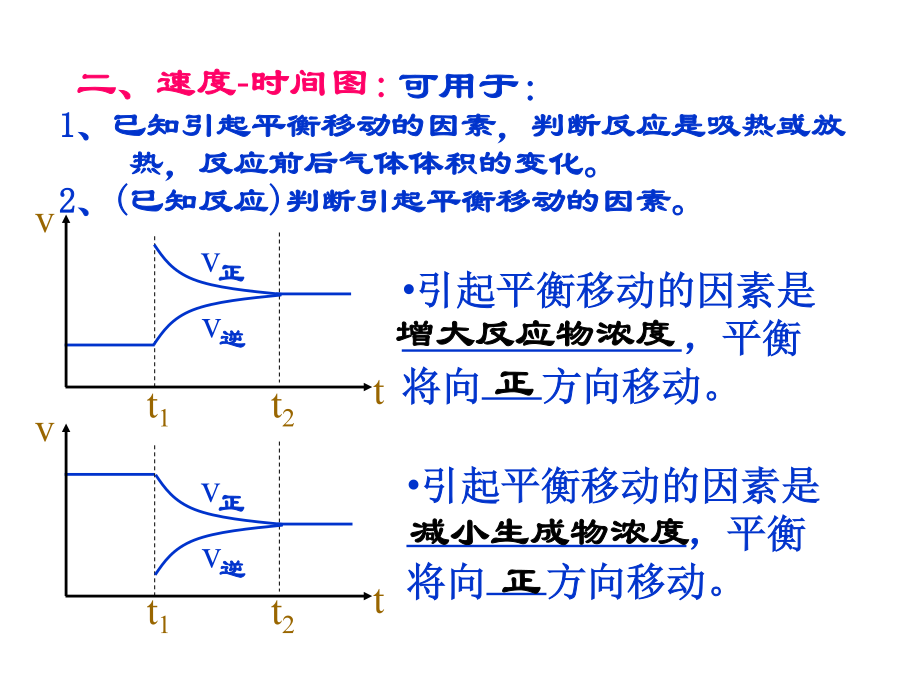

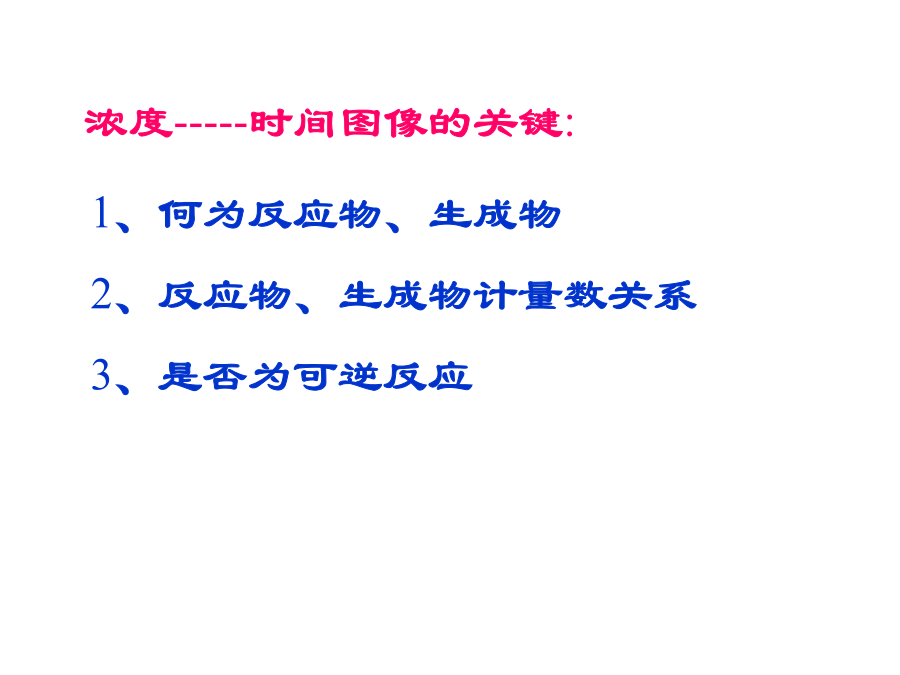

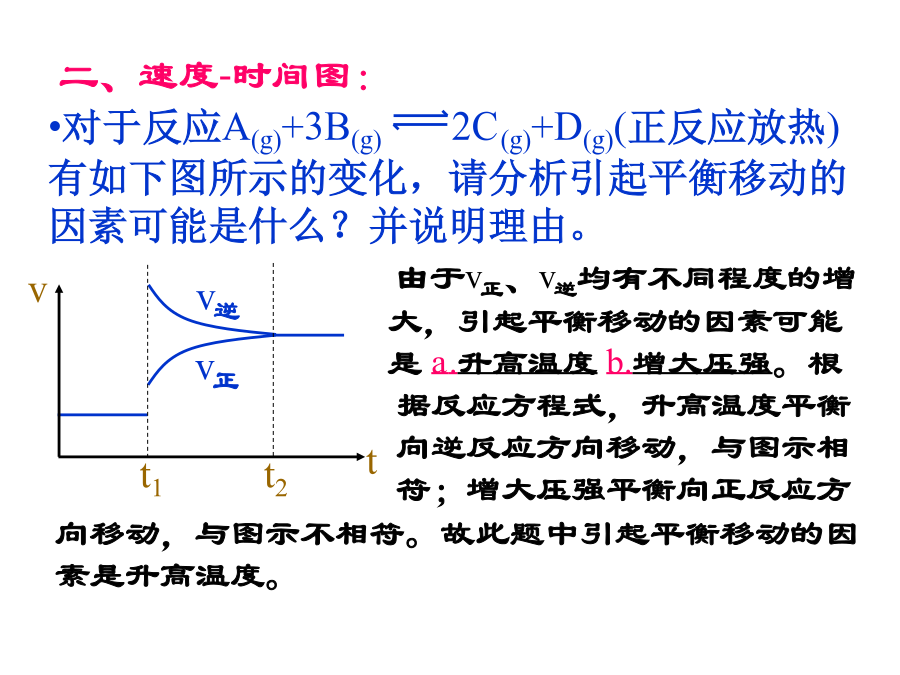

化学平衡移动图像有关图象问题，可按以下的方法进行分析：①认清坐标系，搞清纵、横坐标所代表的意义，并与勒夏特列原理挂钩。②紧扣可逆反应的特征，搞清正反应方向是吸还是放热，体积增大还是减小、不变，有无固体、纯液体物质参加或生成等。③看清速率的变化及变化量的大小，在条件与变化之间搭桥。④看清起点、拐点、终点，看清曲线的变化趋势。⑤先拐先平。例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。⑥定一议二。当图象中有三个量时，先确定一个量不变再讨论另外两个量的关系。一、浓度-时间图：1、何为反应物、生成物2、反应物、生成物计量数关系3、是否为可逆反应练习二、速度-时间图：二、速度-时间图：二、速度-时间图：二、速度-时间图：•对于反应mA(g)+nB(g)pC(g)+qD(g)有如下图所示的变化，请分析t1时的改变因素可能是什么？并说明理由。练习三、某物质的转化率(或百分含量)-时间-温度(或压强)图：三、某物质的转化率(或百分含量)-时间-温度(或压强)图：PT四、某物质的转化率(或百分含量)-温度(或压强)图：五、其它：解答时遵守两个原则：①定一议二；②先拐先平。例2.右图曲线a表示放热反应X(g)+Y(g)Z(g)+M(g)+N(s)进行过程中X的转化率随时间变化的关系。若要改变起始条件，使反应过程按b曲线进行，可采取的措施是A．升高温度B．加大X的投入量C．加催化剂D．减小体积例3.在容积固定的密闭容器中存在如下反应：A(g)+3B(g)2C(g)；△H<0。某研究小组研究了其他条件不变时，改变某一条件对上述反应的影响，并根据实验数据作出下列关系图下列判断一定错误的是A．图I研究的是不同催化剂对反应的影响，且乙使用的催化剂效率较高B．图Ⅱ研究的是压强对反应的影响，且甲的压强较高C．图Ⅱ研究的是温度对反应的影响，且甲的温度较高D．图Ⅲ研究的是不同催化剂对反应的影响，且甲使用的催化剂效率较高1.下列图象中，不能表示反应A2(g)＋3B2(g)2AB3(g)（△H<0）平衡体系的是…()练习：4、右图是温度和压强对X＋Y2z反应影响的示意图。图中横坐标表示平衡混合气体中Z的体积分数。下列叙述正确的是（）A.上述可逆反应的正反应为放热反应B.X、Y、Z均为气态C.X和Y中只有一种为气态，Z为气态D.上述反应的逆反应的ΔH＞05、在下列反应中：A2（g）＋B2（g）2AB（g）（正反应放热），当其达到平衡时，在下图的曲线中，符合勒沙特列原理的曲线是（）
