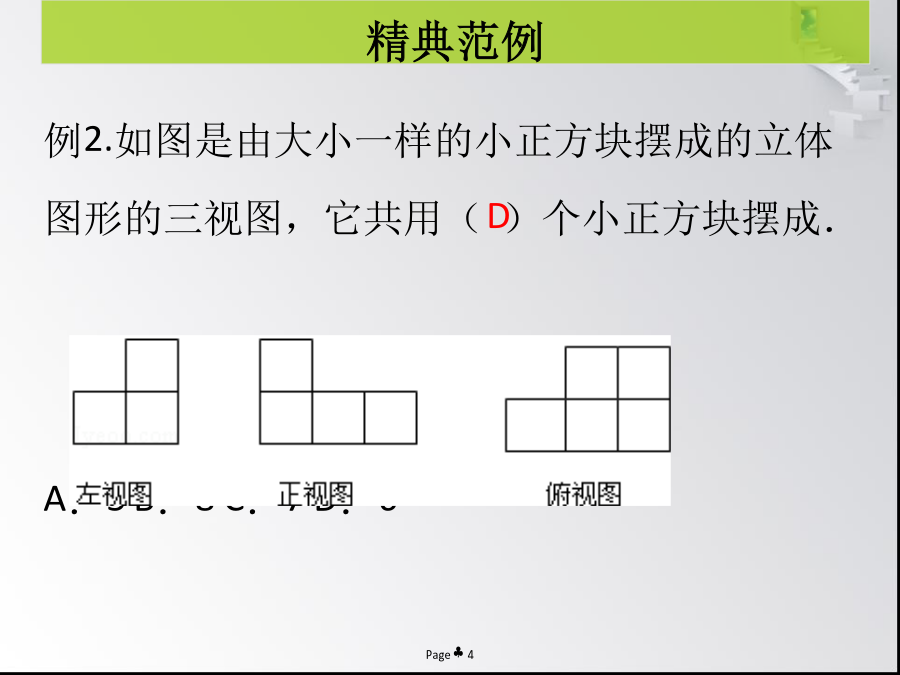

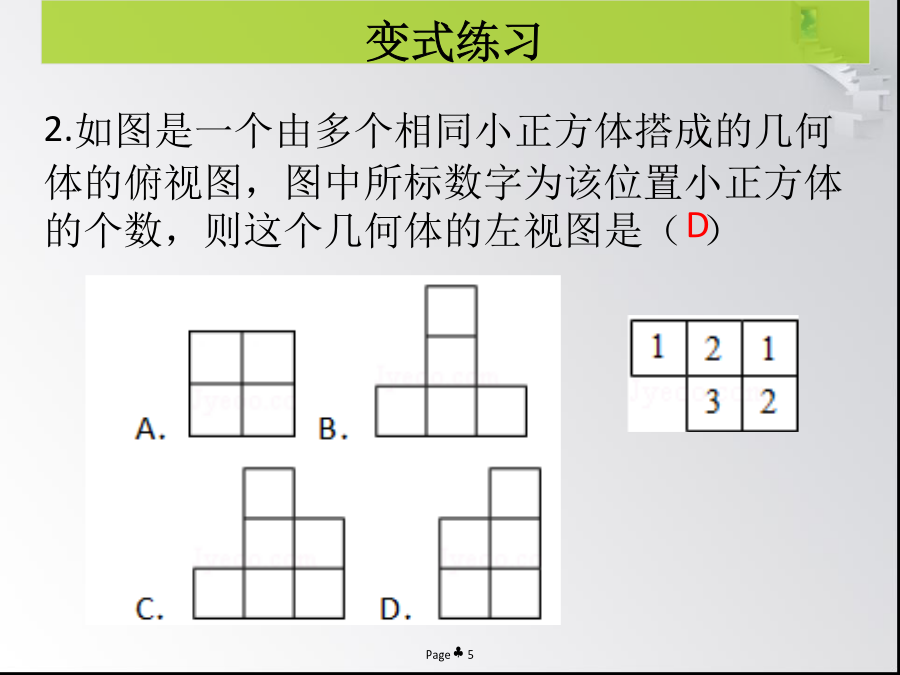

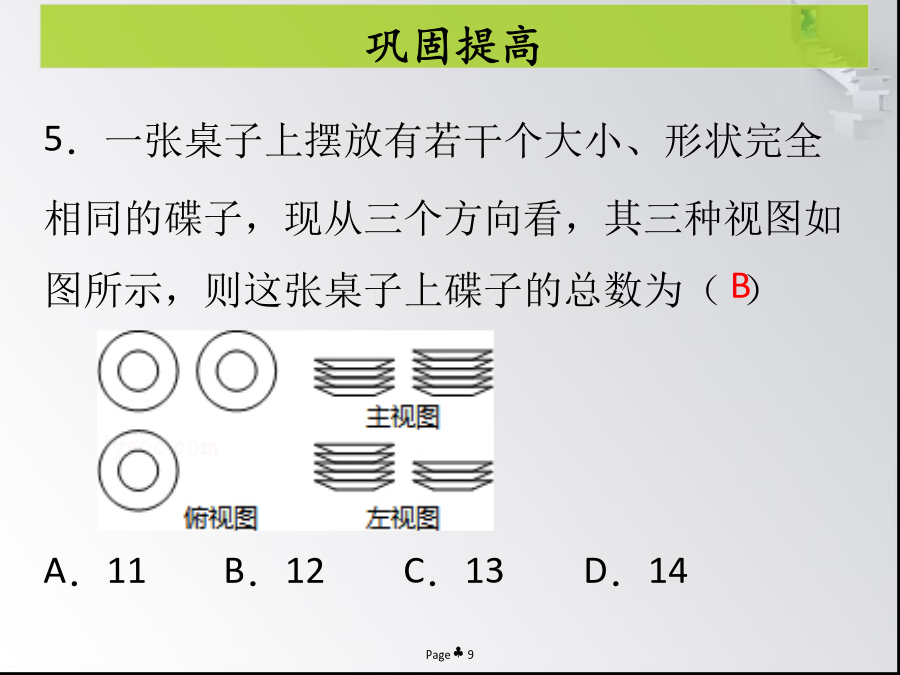

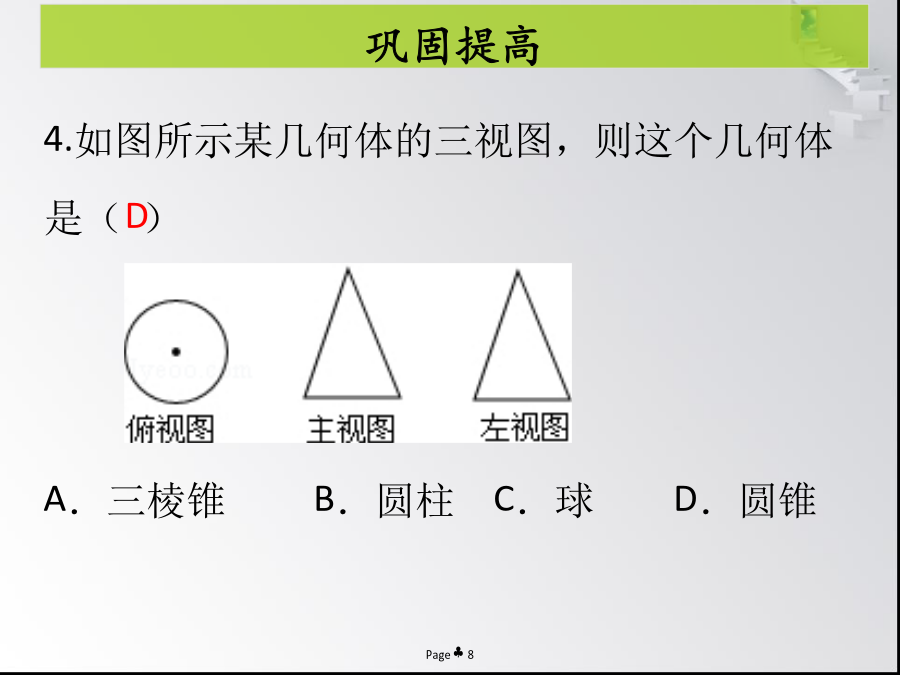

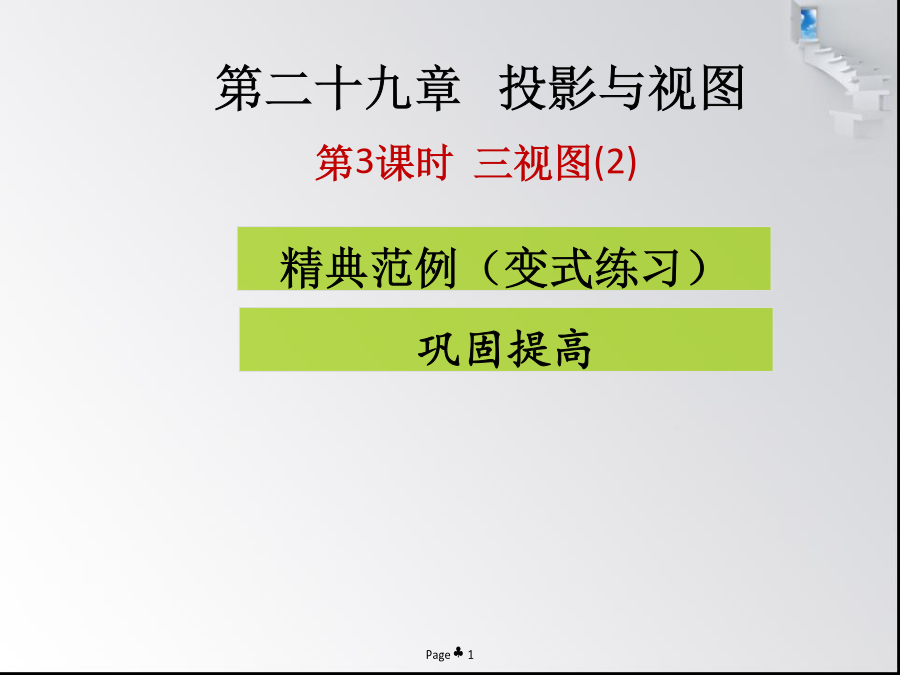

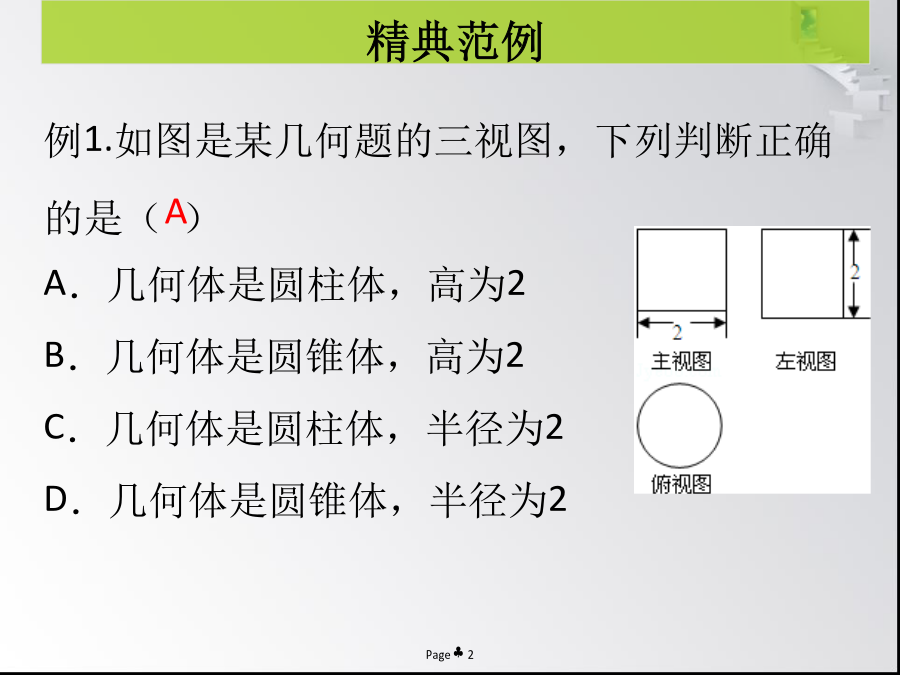

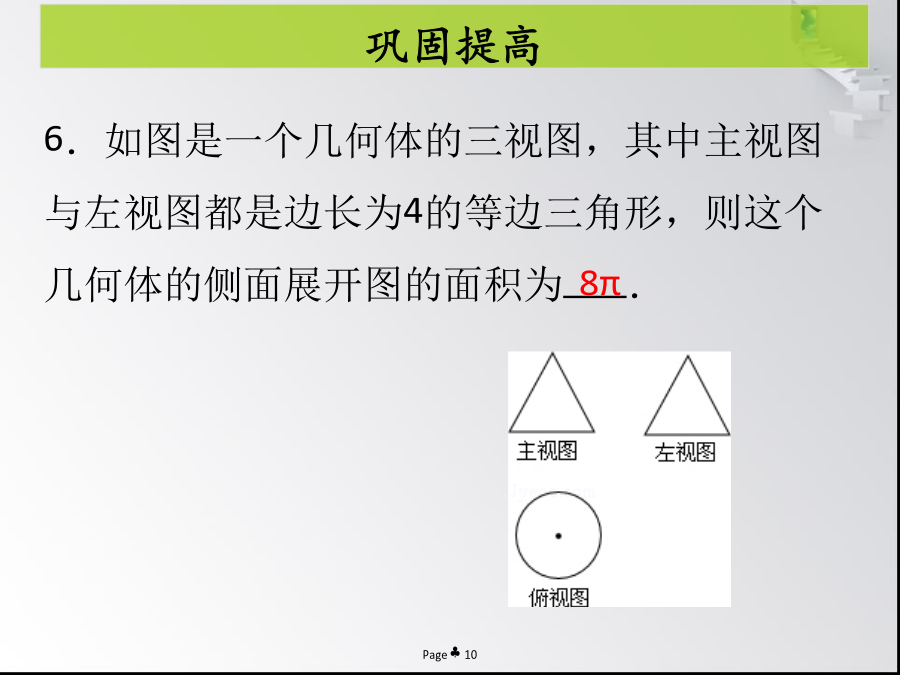

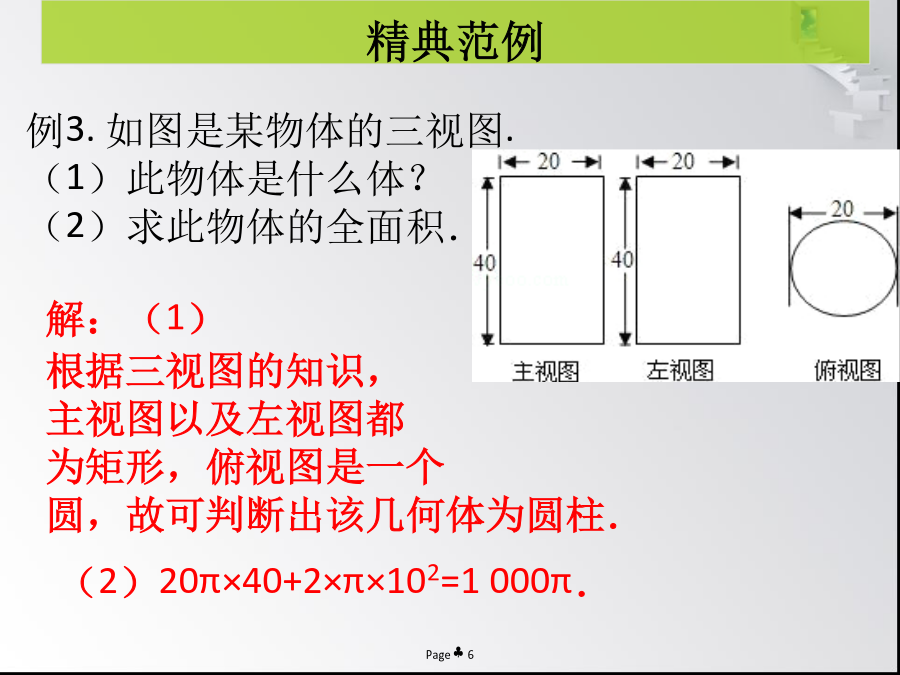

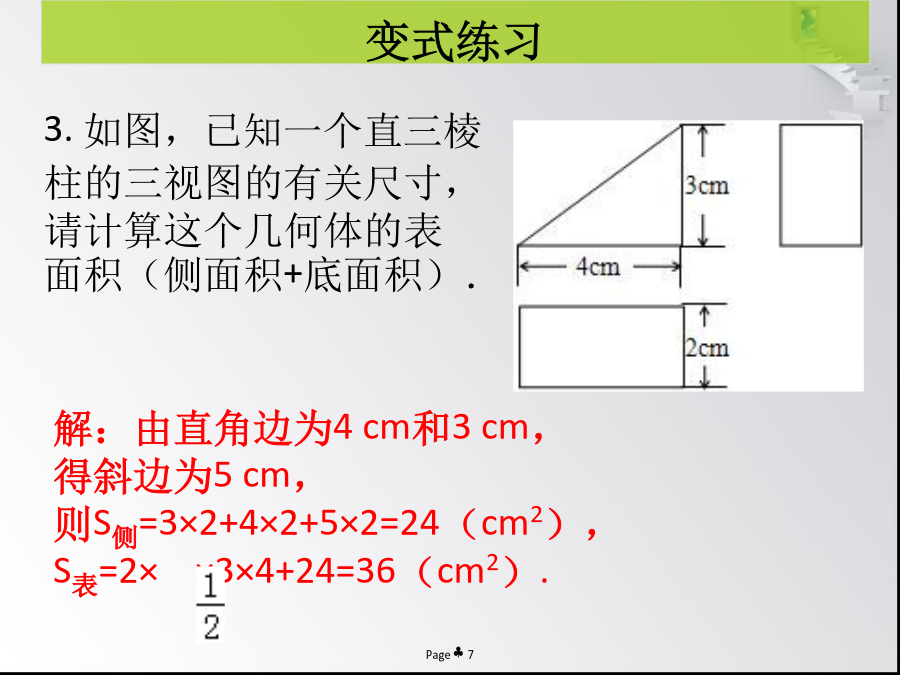

第二十九章投影与视图例1.如图是某几何题的三视图，下列判断正确的是（）A．几何体是圆柱体，高为2B．几何体是圆锥体，高为2C．几何体是圆柱体，半径为2D．几何体是圆锥体，半径为21.一个几何体的三视图如图所示，那么这个几何体是（）例2.如图是由大小一样的小正方块摆成的立体图形的三视图，它共用（）个小正方块摆成．A．5B．8C．7D．62.如图是一个由多个相同小正方体搭成的几何体的俯视图，图中所标数字为该位置小正方体的个数，则这个几何体的左视图是（）例3.如图是某物体的三视图.（1）此物体是什么体？（2）求此物体的全面积．3.如图，已知一个直三棱柱的三视图的有关尺寸，请计算这个几何体的表面积（侧面积+底面积）．4.如图所示某几何体的三视图，则这个几何体是（）A．三棱锥B．圆柱C．球D．圆锥5．一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A．11B．12C．13D．146．如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为．7.一个几何体的三视图如图所示，那么这个几何体的侧面积是（结果保留π）8.右图是一个立体图形的三视图，请写出这个立体图形的名称，并计算这个立体图形的体积．（结果保留π）9．一个立体图形的三视图如图所示，请你根据图中给出的数据求出这个立体图形的表面积．10.已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10cm，三角形的边长为4cm，求这个几何体的侧面积．（3）若长方形的高为10cm，三角形的边长为4cm，求这个几何体的侧面积．
