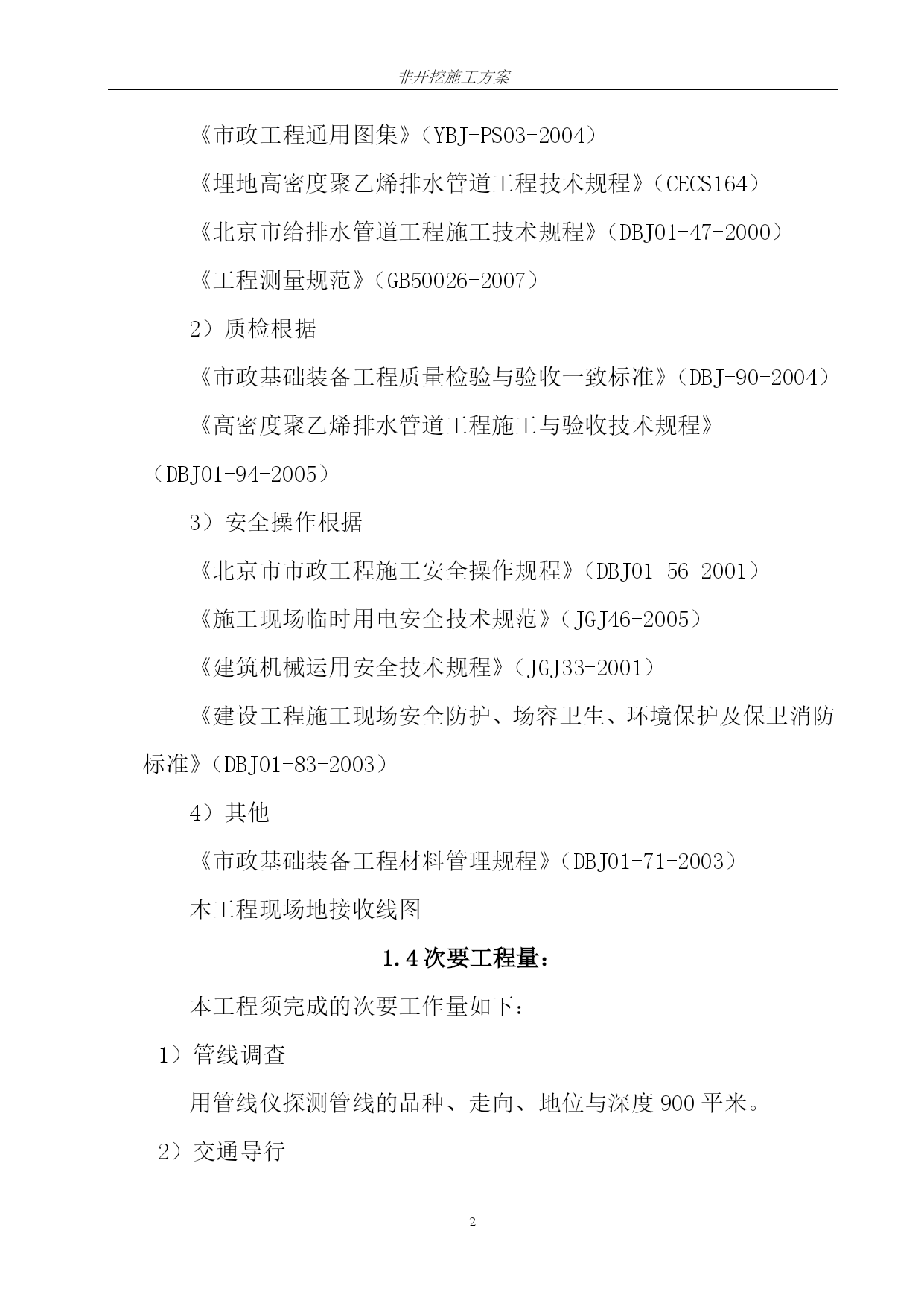

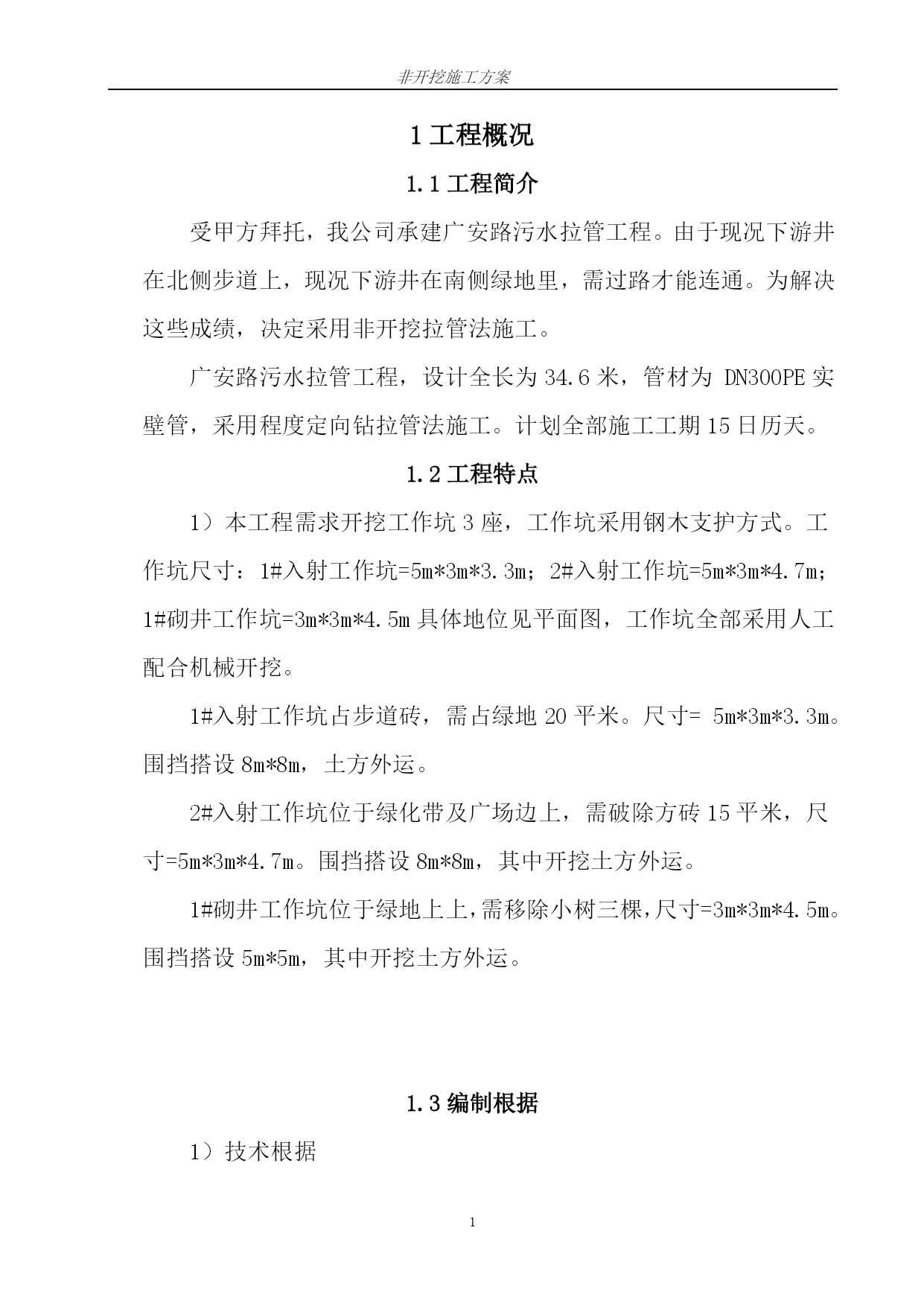

非开挖施工方案PAGE321工程概况1.1工程简介受甲方拜托，我公司承建广安路污水拉管工程。由于现况下游井在北侧步道上，现况下游井在南侧绿地里，需过路才能连通。为解决这些成绩，决定采用非开挖拉管法施工。广安路污水拉管工程，设计全长为34.6米，管材为DN300PE实壁管，采用程度定向钻拉管法施工。计划全部施工工期15日历天。1.2工程特点1）本工程需求开挖工作坑3座，工作坑采用钢木支护方式。工作坑尺寸：1#入射工作坑=5m*3m*3.3m；2#入射工作坑=5m*3m*4.7m；1#砌井工作坑=3m*3m*4.5m具体地位见平面图，工作坑全部采用人工配合机械开挖。1#入射工作坑占步道砖，需占绿地20平米。尺寸=5m*3m*3.3m。围挡搭设8m*8m，土方外运。2#入射工作坑位于绿化带及广场边上，需破除方砖15平米，尺寸=5m*3m*4.7m。围挡搭设8m*8m，其中开挖土方外运。1#砌井工作坑位于绿地上上，需移除小树三棵，尺寸=3m*3m*4.5m。围挡搭设5m*5m，其中开挖土方外运。1.3编制根据1）技术根据《市政工程通用图集》（YBJ-PS03-2004）《埋地高密度聚乙烯排水管道工程技术规程》（CECS164）《北京市给排水管道工程施工技术规程》（DBJ01-47-2000）《工程测量规范》（GB50026-2007）2）质检根据《市政基础装备工程质量检验与验收一致标准》（DBJ-90-2004）《高密度聚乙烯排水管道工程施工与验收技术规程》（DBJ01-94-2005）3）安全操作根据《北京市市政工程施工安全操作规程》（DBJ01-56-2001）《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑机械运用安全技术规程》（JGJ33-2001）《建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》（DBJ01-83-2003）4）其他《市政基础装备工程材料管理规程》（DBJ01-71-2003）本工程现场地接收线图1.4次要工程量：本工程须完成的次要工作量如下：1）管线调查用管线仪探测管线的品种、走向、地位与深度900平米。2）交通导行在每个工作坑周围需求支护围挡，四角放置锥桶，围挡LED彩灯，施工起点起点处各放置施工标志牌1个，并且需求1名安全人员对围挡周围的现场道路进行交通导行，直到工程施工结束。3）工作坑开挖、支护入射工作坑2个和砌井工作坑1个（具体地位和尺寸见平面图），在按照工作坑尺寸进行开挖，采用工字钢木板支护方式。开挖土方全部外弃甲方回填。具体工作坑尺寸及支护方式：入射工作坑两座：落空尺寸分别为5m×3m×3.3m；5m×3m×4.7m；支护方式：钢木支护。砌井工作坑：落空尺寸为3m×3m×4.5m；支护方式：钢木支护。开挖2#入射工作坑时需破除坑内原有DN400污水管线5米。4）明开挖铺管和非开挖导向钻机铺管本工程计划采用非开挖导向钻进拉管总长度为34.6米的DN300PE实壁管，坡度为5‰。5）泥浆外运本工程在非开挖施工过程中，要产生大量泥浆，现场不具备泥浆储存条件，需均运用泥浆车进行外弃。每完成一米拉管产生泥浆1.1m3，本次本段拉管施工约需求弃泥浆合计39.2m3。6）与措施费有关的工程量由甲方协助解决的施工临电、临水管线的架设；围挡、降噪等以实践发生量为准。如果对下游管线进行清淤疏通，以实践发生量为准。7）注浆处理本工程拉管终了后需进行注浆，以保证道路的质量，具体工程量以实践发生为准。2施工方法2.1工艺流程图注浆处理拉管头制造扩孔回拖或吊车拉管工作坑开挖支护管线探测管线就位钻机就位护验收放线定位钻导向孔泥浆配制与控制管道焊接2.2测量放线我公司下派由专业测量理论经验的测量人员，根据设计施工图及现场施工条件将钻工作坑地位测放到现状地面，根据设计管道坡度要求测量出钻机工作坑净空长度、宽度、深度和导向钻头入土点的地位。2.3工作坑开挖支护及监测工作坑周围1米设置栏杆，栏杆横杆为两道φ48钢管，立杆φ48钢管，立杆间距1.5m，栏杆高出周围地面1.2m。装备工作坑底部均设集水坑0.5m*0.5m*0.5m，开挖钻机工作坑内必须设置上下爬梯并固定牢固,放置爬梯的地位该当留意避免影响装备操作，能否存在安全隐患，将爬梯放置在工作坑阔别装备的一侧，爬梯下部应插入工作坑底10cm，保持必然的倾斜角度靠在坑边上，并用Ø50钢管将爬梯焊接在工字钢横撑上，保证牢固、不变。工作坑的大小、地位、深度，详见平面表示图。工作坑在人工开挖过程中，坑内如遇到预先
