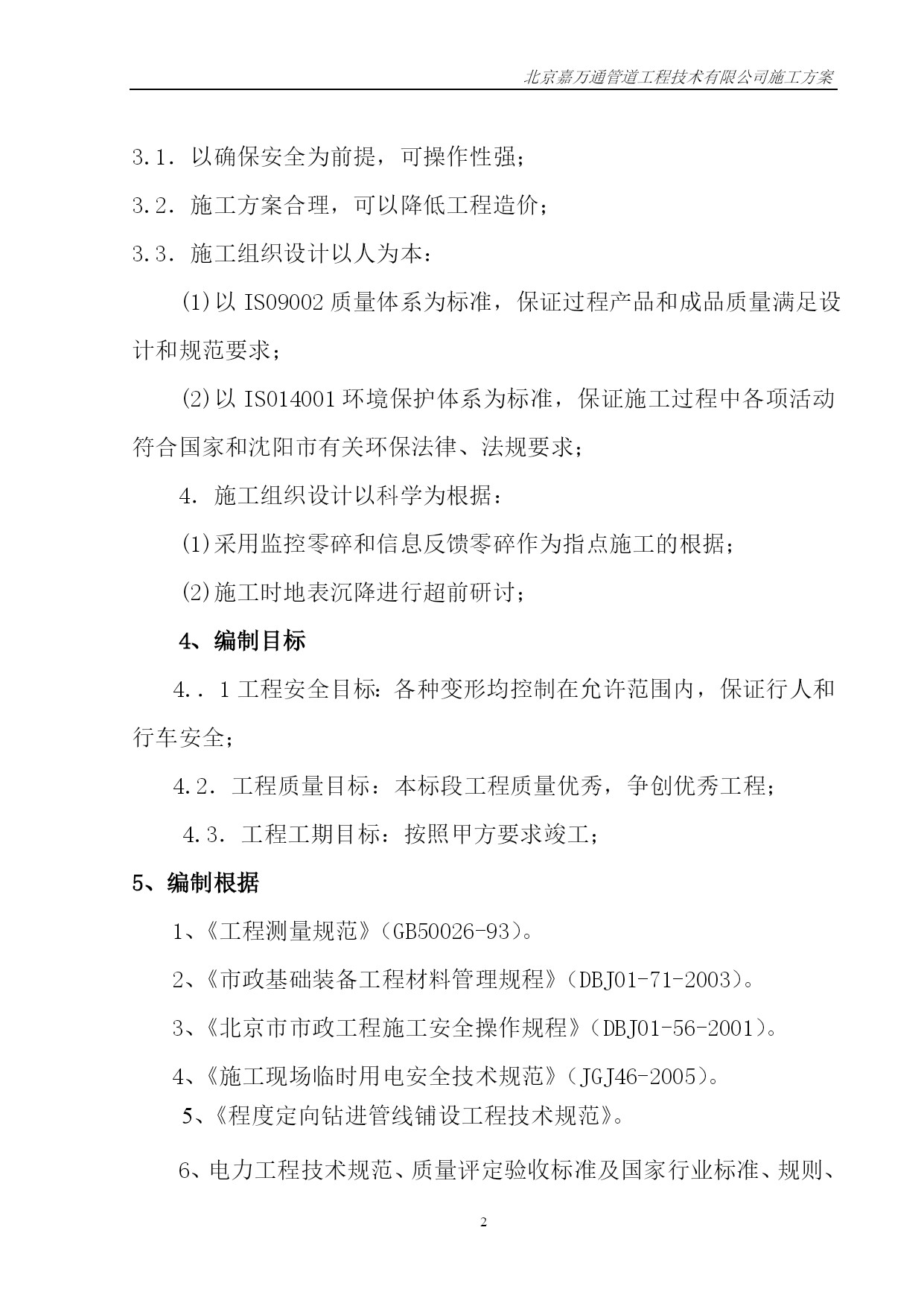

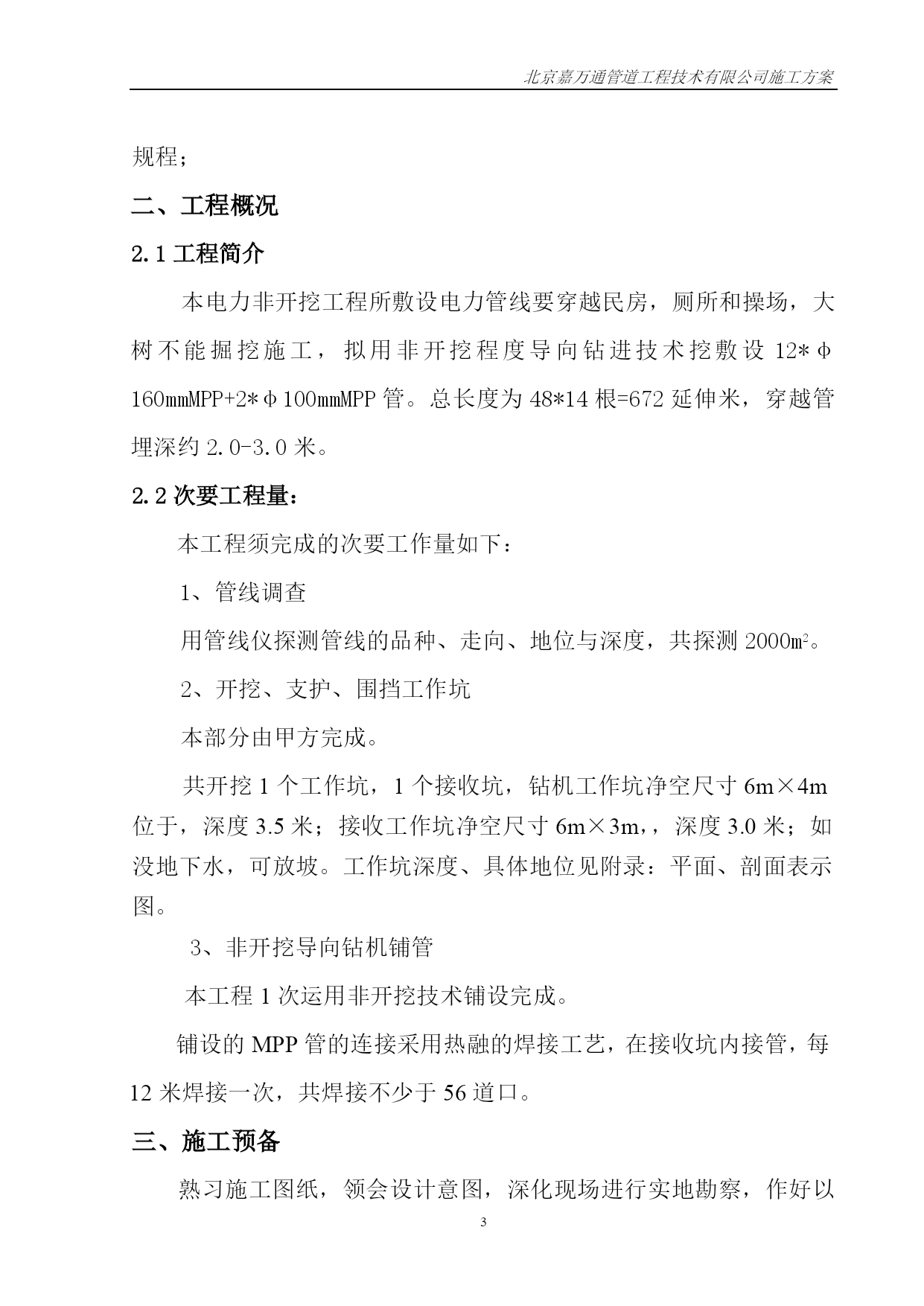

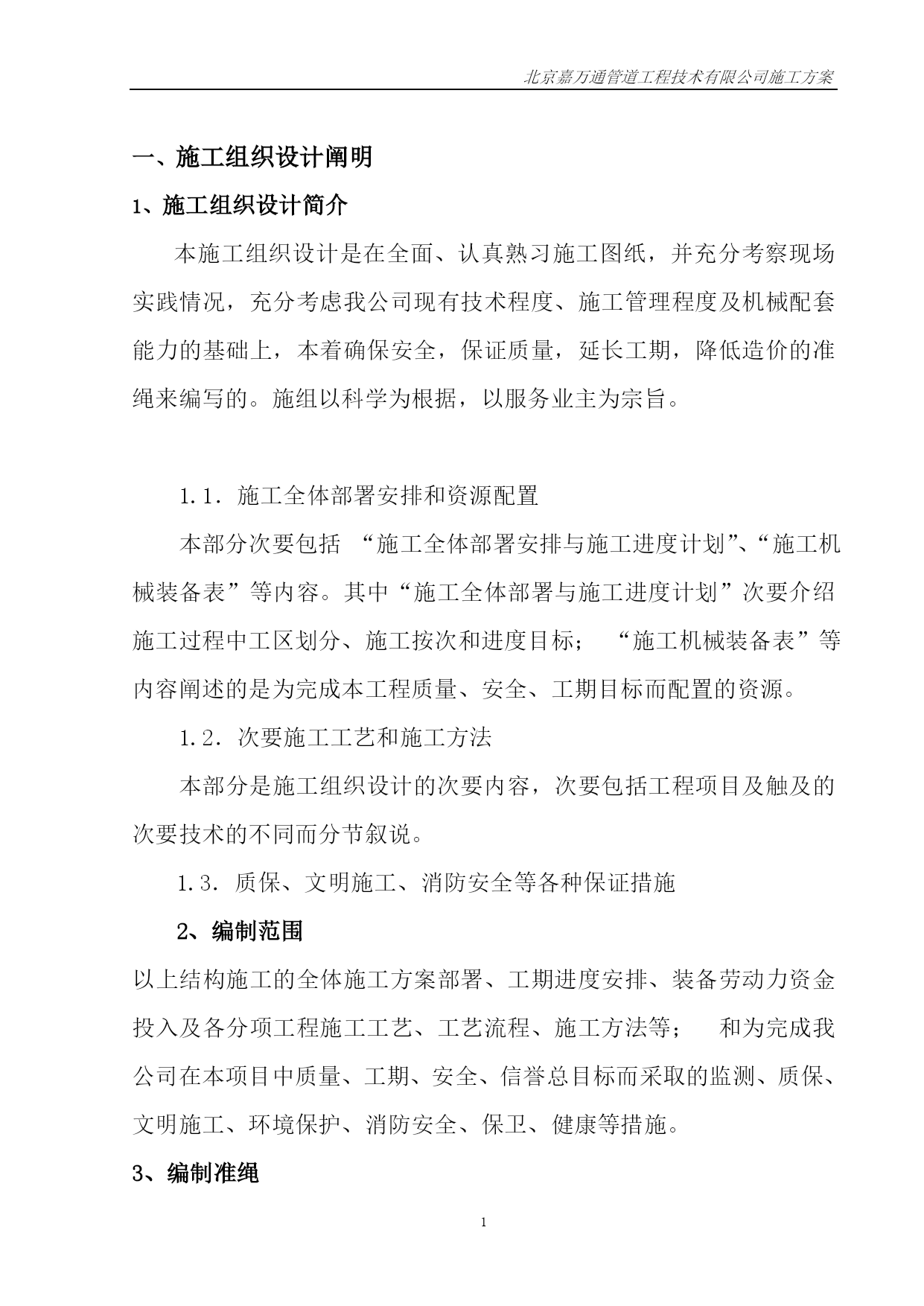

北京嘉万通管道工程技术有限公司施工方案PAGE28一、施工组织设计阐明1、施工组织设计简介本施工组织设计是在全面、认真熟习施工图纸，并充分考察现场实践情况，充分考虑我公司现有技术程度、施工管理程度及机械配套能力的基础上，本着确保安全，保证质量，延长工期，降低造价的准绳来编写的。施组以科学为根据，以服务业主为宗旨。1.1．施工全体部署安排和资源配置本部分次要包括“施工全体部署安排与施工进度计划”、“施工机械装备表”等内容。其中“施工全体部署与施工进度计划”次要介绍施工过程中工区划分、施工按次和进度目标；“施工机械装备表”等内容阐述的是为完成本工程质量、安全、工期目标而配置的资源。1.2．次要施工工艺和施工方法本部分是施工组织设计的次要内容，次要包括工程项目及触及的次要技术的不同而分节叙说。1.3．质保、文明施工、消防安全等各种保证措施2、编制范围以上结构施工的全体施工方案部署、工期进度安排、装备劳动力资金投入及各分项工程施工工艺、工艺流程、施工方法等；和为完成我公司在本项目中质量、工期、安全、信誉总目标而采取的监测、质保、文明施工、环境保护、消防安全、保卫、健康等措施。3、编制准绳3.1．以确保安全为前提，可操作性强；3.2．施工方案合理，可以降低工程造价；3.3．施工组织设计以人为本：(1)以IS09002质量体系为标准，保证过程产品和成品质量满足设计和规范要求；(2)以IS014001环境保护体系为标准，保证施工过程中各项活动符合国家和沈阳市有关环保法律、法规要求；4．施工组织设计以科学为根据：(1)采用监控零碎和信息反馈零碎作为指点施工的根据；(2)施工时地表沉降进行超前研讨；4、编制目标4.．1工程安全目标：各种变形均控制在允许范围内，保证行人和行车安全；4.2．工程质量目标：本标段工程质量优秀，争创优秀工程；4.3．工程工期目标：按照甲方要求竣工；5、编制根据1、《工程测量规范》（GB50026-93）。2、《市政基础装备工程材料管理规程》（DBJ01-71-2003）。3、《北京市市政工程施工安全操作规程》（DBJ01-56-2001）。4、《施工现场临时用电安全技术规范》（JGJ46-2005）。5、《程度定向钻进管线铺设工程技术规范》。6、电力工程技术规范、质量评定验收标准及国家行业标准、规则、规程；二、工程概况2.1工程简介本电力非开挖工程所敷设电力管线要穿越民房，厕所和操场，大树不能掘挖施工，拟用非开挖程度导向钻进技术挖敷设12*φ160mmMPP+2*φ100mmMPP管。总长度为48*14根=672延伸米，穿越管埋深约2.0-3.0米。2.2次要工程量：本工程须完成的次要工作量如下：1、管线调查用管线仪探测管线的品种、走向、地位与深度，共探测2000m2。2、开挖、支护、围挡工作坑本部分由甲方完成。共开挖1个工作坑，1个接收坑，钻机工作坑净空尺寸6m×4m位于，深度3.5米；接收工作坑净空尺寸6m×3m，，深度3.0米；如没地下水，可放坡。工作坑深度、具体地位见附录：平面、剖面表示图。3、非开挖导向钻机铺管本工程1次运用非开挖技术铺设完成。铺设的MPP管的连接采用热融的焊接工艺，在接收坑内接管，每12米焊接一次，共焊接不少于56道口。三、施工预备熟习施工图纸，领会设计意图，深化现场进行实地勘察，作好以下调查。如发现与设计发生准绳冲突，及时与有关部门联系解决。3.1地下管线探测用管线仪探测拟铺管线穿越区域，标记一切管线的地位与深度。打开拟铺管线穿越区域附近一切人井，复核管线的品种、走向、地位与深度，最初得知施工区域内的地下管线不多。3.2地层情况调查（揣测）0～0.2米为混凝土层。（2）0.2～1.5米为回填土。四、施工组织4.1项目组织机构针对本工程规模、特点和技术要求，我项目部选派施工经验丰富、责任心强、曾多次承建电力管道施工的施工负责人，配备技术程度高的技术人员，组建导向钻进铺管项目经理部，具体组织机构如下：项目经理消费副经理技术负责人工长材料员技术员质检员安全员拉管施工队4.2专业施工队与人员构成：组建操作程度高的整编制的专业施工队伍：导向钻进铺管队，确保工程的高效与高质量按期完成。专业队人员构成如下表：铺管队管理人员1测量工2机械工2力工54.3所用机械装备和仪器：序号设备名称规格数量1管线探测仪RD40001套2非开挖钻机DDW-1501台3钻杆2.0m×ф60mm55根4导向钻具ф73mm1套5回扩、拉管钻具ф450mm1套6泥浆泵BW-2501台7泥浆搅拌机便宜1台8泥浆存储池便宜1台9导向探测仪雷迪3861套10对讲机Motorol
