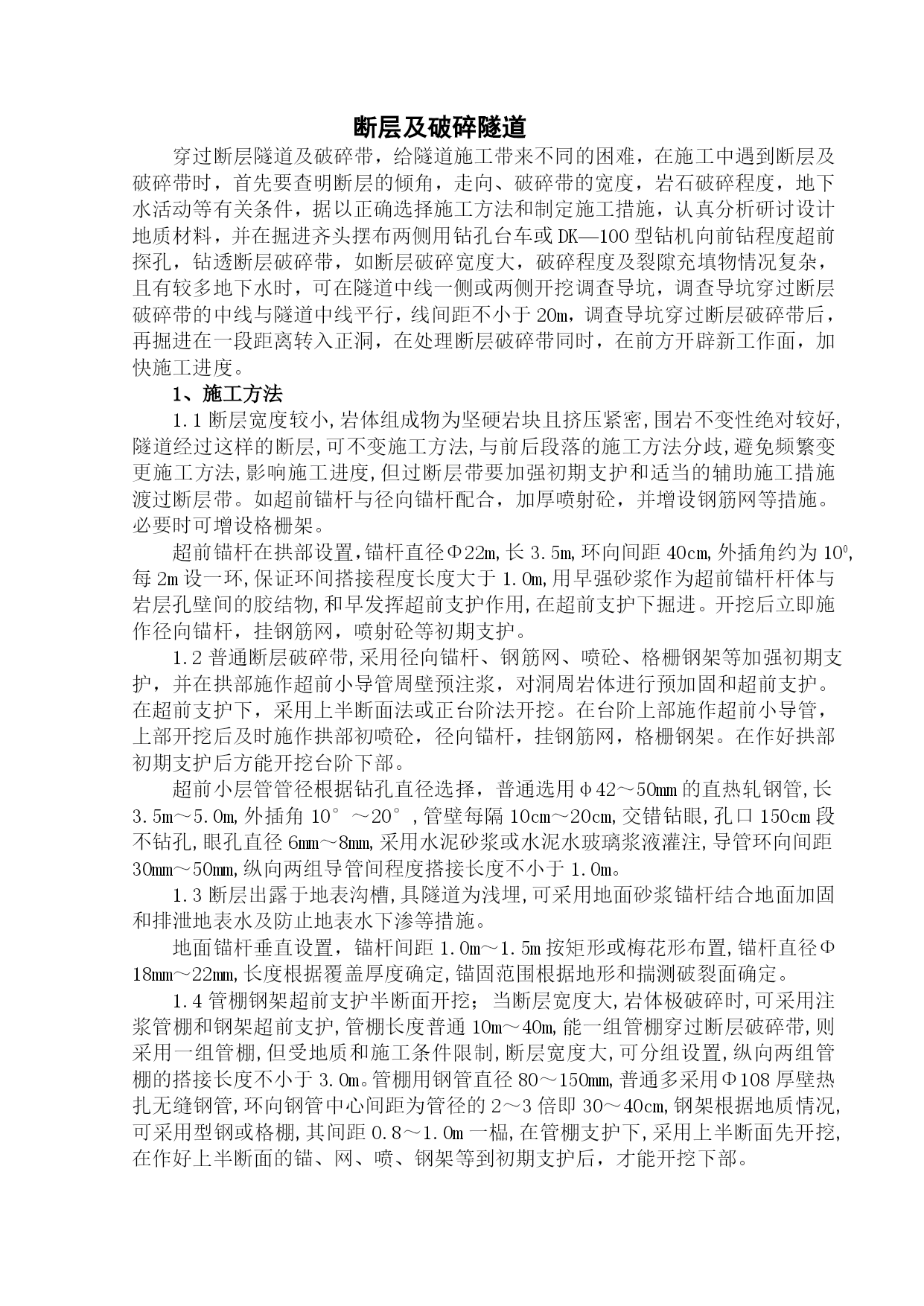

断层及破碎隧道穿过断层隧道及破碎带，给隧道施工带来不同的困难，在施工中遇到断层及破碎带时，首先要查明断层的倾角，走向、破碎带的宽度，岩石破碎程度，地下水活动等有关条件，据以正确选择施工方法和制定施工措施，认真分析研讨设计地质材料，并在掘进齐头摆布两侧用钻孔台车或DK—100型钻机向前钻程度超前探孔，钻透断层破碎带，如断层破碎宽度大，破碎程度及裂隙充填物情况复杂，且有较多地下水时，可在隧道中线一侧或两侧开挖调查导坑，调查导坑穿过断层破碎带的中线与隧道中线平行，线间距不小于20m，调查导坑穿过断层破碎带后，再掘进在一段距离转入正洞，在处理断层破碎带同时，在前方开辟新工作面，加快施工进度。1、施工方法1.1断层宽度较小,岩体组成物为坚硬岩块且挤压紧密,围岩不变性绝对较好,隧道经过这样的断层,可不变施工方法,与前后段落的施工方法分歧,避免频繁变更施工方法,影响施工进度,但过断层带要加强初期支护和适当的辅助施工措施渡过断层带。如超前锚杆与径向锚杆配合，加厚喷射砼，并增设钢筋网等措施。必要时可增设格栅架。超前锚杆在拱部设置，锚杆直径Φ22m,长3.5m,环向间距40cm,外插角约为100,每2m设一环,保证环间搭接程度长度大于1.0m,用早强砂浆作为超前锚杆杆体与岩层孔壁间的胶结物,和早发挥超前支护作用,在超前支护下掘进。开挖后立即施作径向锚杆，挂钢筋网，喷射砼等初期支护。1.2普通断层破碎带,采用径向锚杆、钢筋网、喷砼、格栅钢架等加强初期支护，并在拱部施作超前小导管周壁预注浆，对洞周岩体进行预加固和超前支护。在超前支护下，采用上半断面法或正台阶法开挖。在台阶上部施作超前小导管，上部开挖后及时施作拱部初喷砼，径向锚杆，挂钢筋网，格栅钢架。在作好拱部初期支护后方能开挖台阶下部。超前小层管管径根据钻孔直径选择，普通选用φ42～50mm的直热轧钢管,长3.5m～5.0m,外插角10°～20°,管壁每隔10cm～20cm,交错钻眼,孔口150cm段不钻孔,眼孔直径6mm～8mm,采用水泥砂浆或水泥水玻璃浆液灌注,导管环向间距30mm～50mm,纵向两组导管间程度搭接长度不小于1.0m。1.3断层出露于地表沟槽,具隧道为浅埋,可采用地面砂浆锚杆结合地面加固和排泄地表水及防止地表水下渗等措施。地面锚杆垂直设置，锚杆间距1.0m～1.5m按矩形或梅花形布置,锚杆直径Φ18mm～22mm,长度根据覆盖厚度确定,锚固范围根据地形和揣测破裂面确定。1.4管棚钢架超前支护半断面开挖；当断层宽度大,岩体极破碎时,可采用注浆管棚和钢架超前支护,管棚长度普通10m～40m,能一组管棚穿过断层破碎带,则采用一组管棚,但受地质和施工条件限制,断层宽度大,可分组设置,纵向两组管棚的搭接长度不小于3.0m。管棚用钢管直径80～150mm,普通多采用Φ108厚壁热扎无缝钢管,环向钢管中心间距为管径的2～3倍即30～40cm,钢架根据地质情况,可采用型钢或格棚,其间距0.8～1.0m一榀,在管棚支护下,采用上半断面先开挖,在作好上半断面的锚、网、喷、钢架等到初期支护后，才能开挖下部。2、施工工艺2.1超前锚杆:拱部开挖轮廓线,根据设计地位和间距,测放出孔位,并用红(或白)油漆标在掘进齐头的岩石上按所标的孔位钻孔,孔位偏差小于5cm,钻孔保持直线，外插角6°～10°,孔深误差±5cm清孔检孔并检查锚固药包锚固药包在清水中浸泡,浸泡工夫根据产品实验确定确定,随泡随用,锚固药包浸泡后立即推入孔内,并用木棍送至孔底防止破裂插入杆体,当采用人工手持插入有困难时,可用锤击或风动凿岩机送入。2.2超前小导管周壁预注浆施工准备制作小导管测量布孔并标注在岩面上钻孔机械设备检修安装小导管联接管路、密封孔口否压水检查是否达到要求拌浆压浆是否压力流量是否达到要求是结束2.3注浆管棚和钢架超前支护:在开挖工作面后,将开挖轮廓扩大30cm～50cm,长度不小于5m作工作室以便于施作管棚,在开挖工作后面约2m范围内,安设3榀钢拱架紧抵掌子面,留意钢拱架应按线路中线、纵坡加管棚设计的外插角设置在钢拱架上精确测放出每根管棚的地位，并用Ω型钢筋将孔口管焊在钢拱架上,保证孔口管轴线与管棚设计轴线分歧立模灌注砼套拱,将钢拱架孔口管理于砼内,使钢拱架孔口管在钢管钻进过程中不变形走位,确保管棚轴线正确采用跟管钻机钻进和带入钢管,在钻进过程中,必须用测斜仪经常检测,严厉控制管棚轴线联接管路密封孔口压水检查压注浆液达到设计压力和流量开挖后按设计间距及时设立钢架。3、劳动力组织及进度目标3.1超前锚杆:单线隧道约6人,其中开挖工4人,普工2人,双线隧道约10人,其中开挖工8人,普工2人,约3小时可施作一环。2超前小导管
