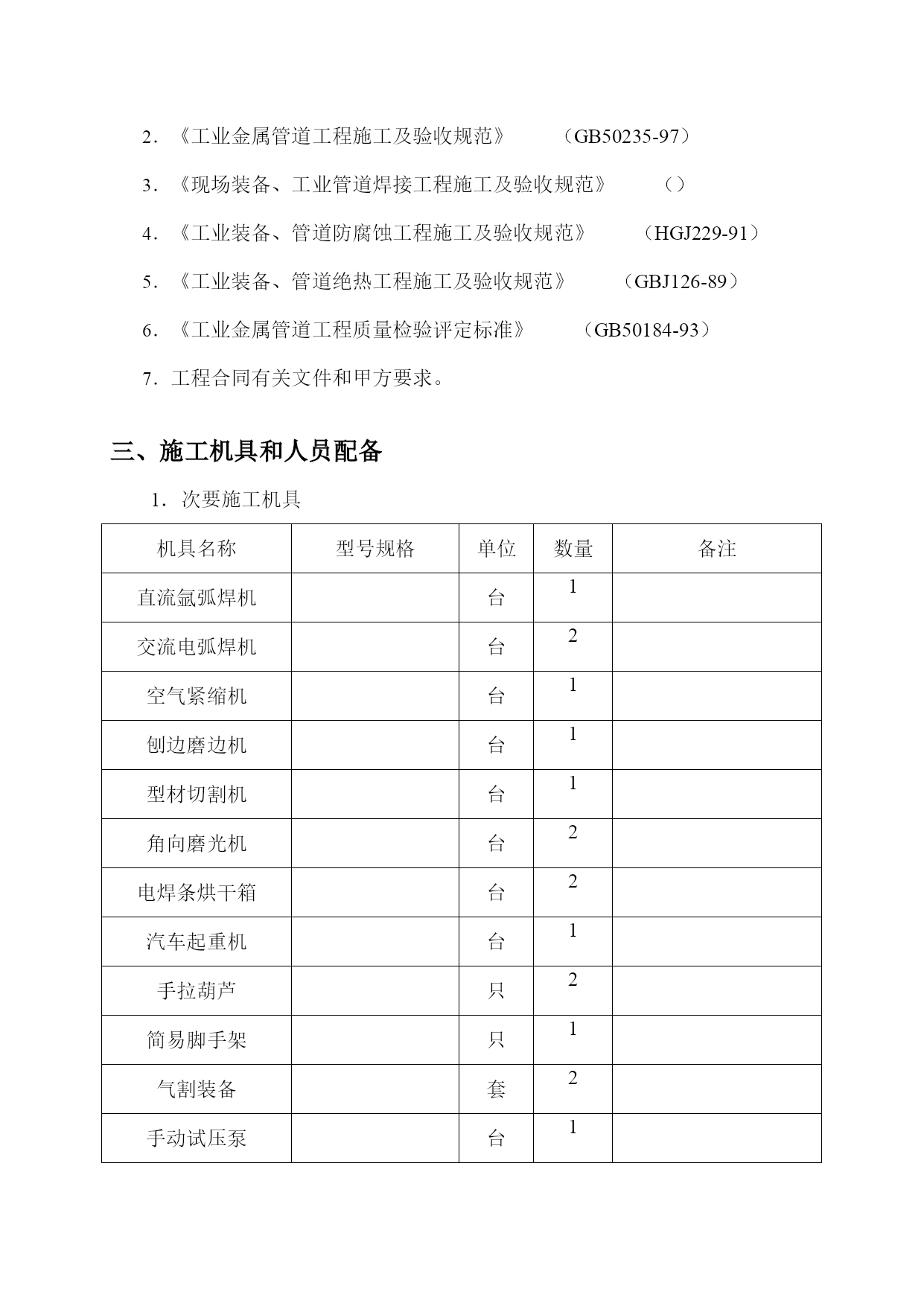

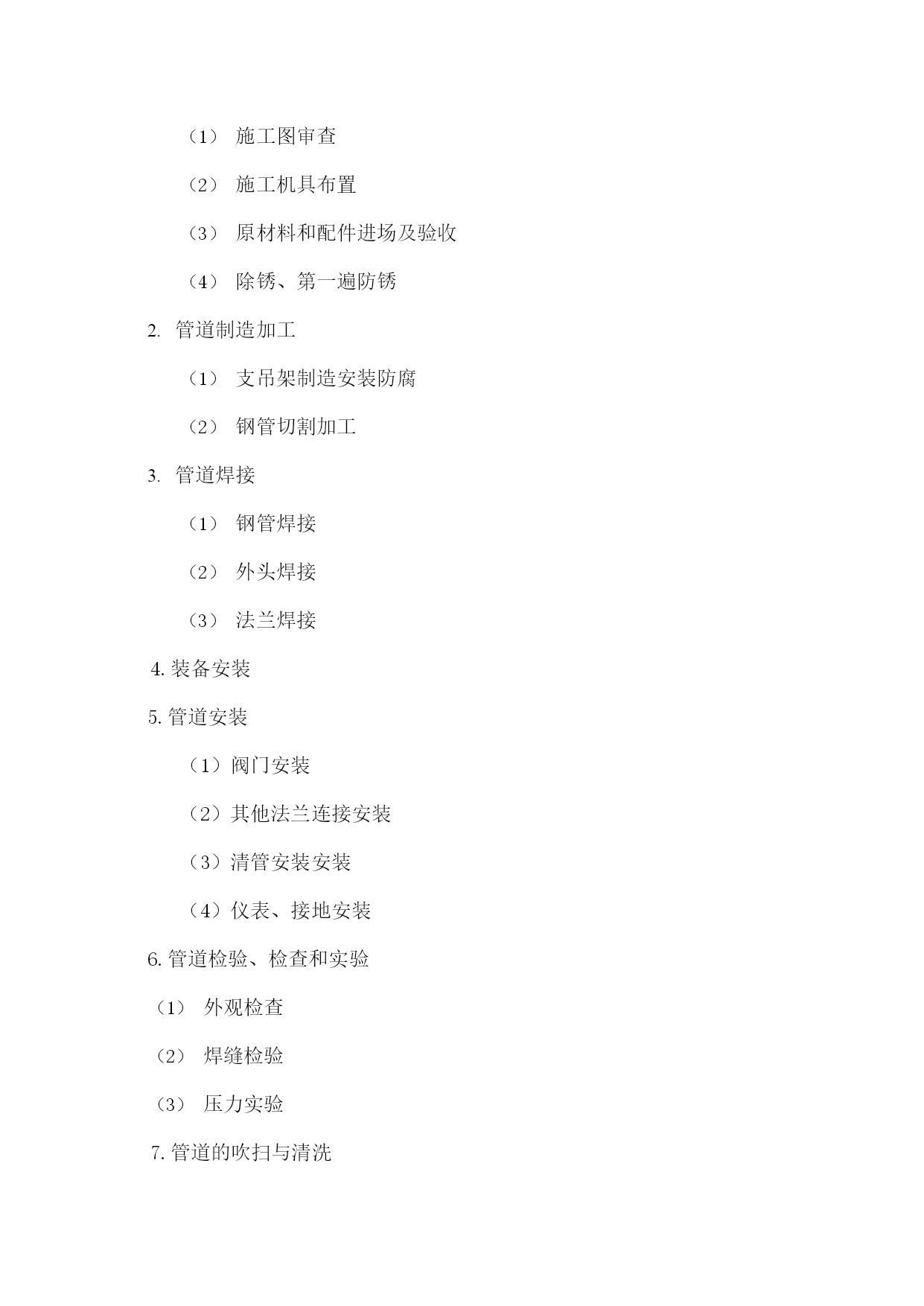

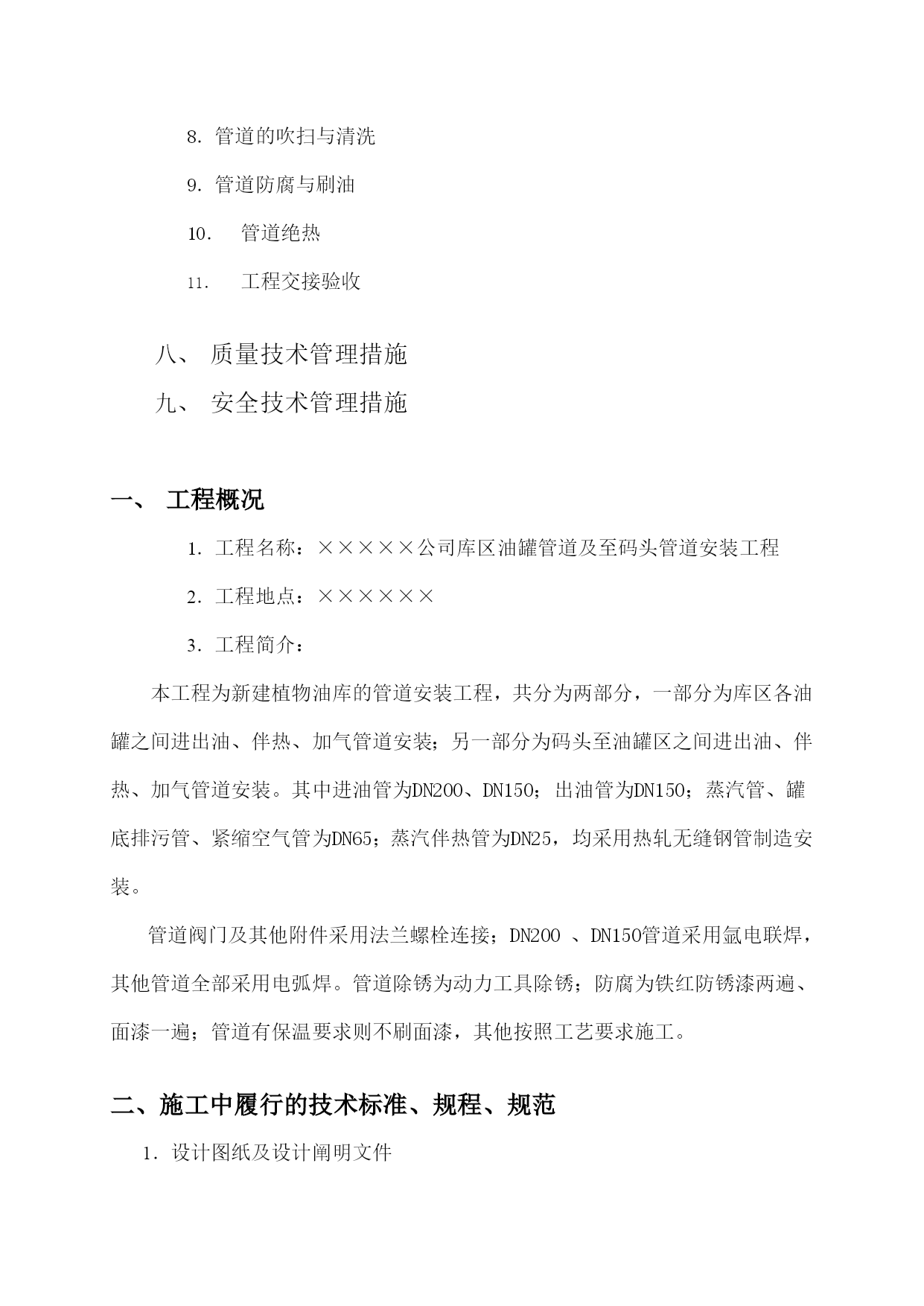

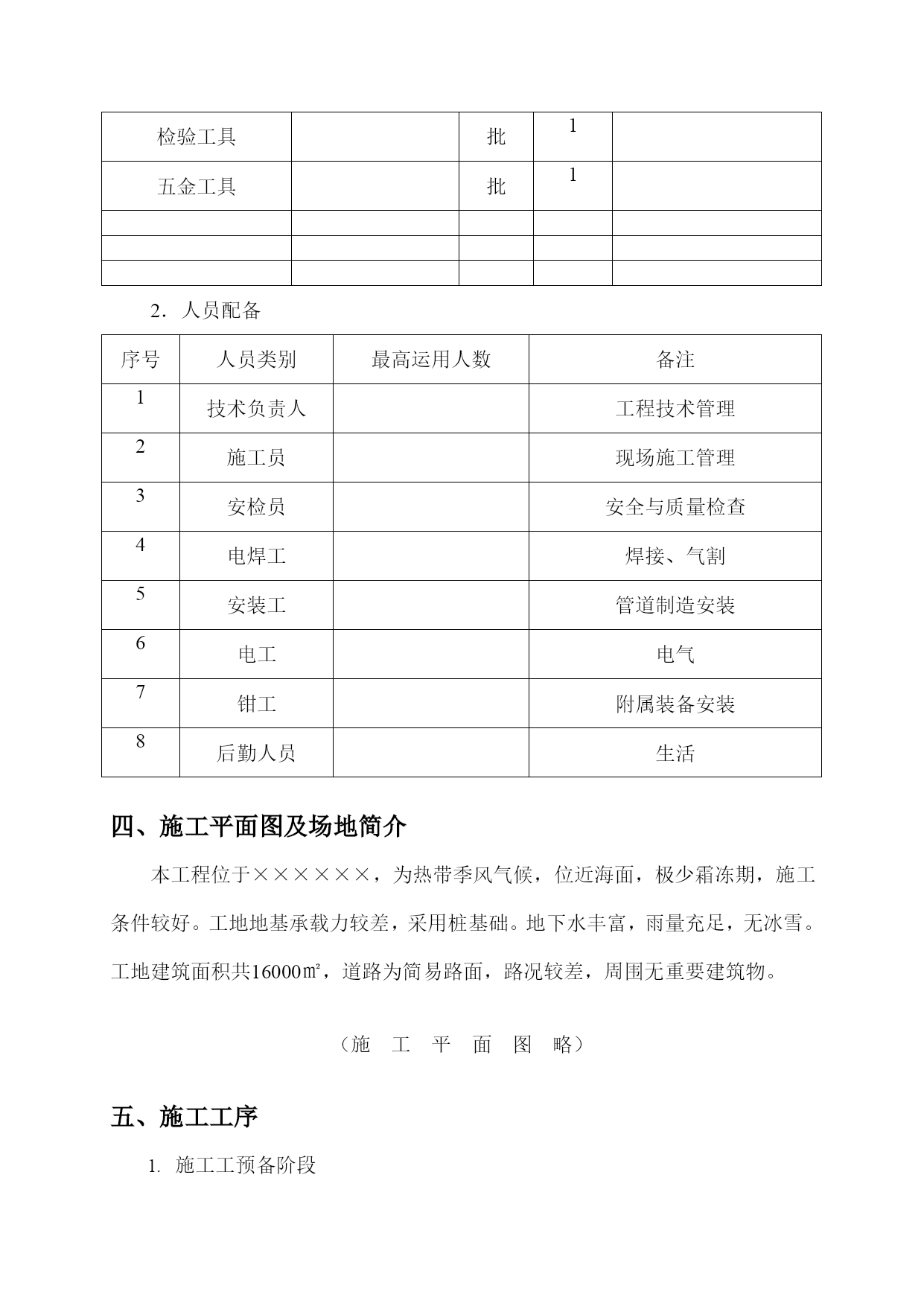

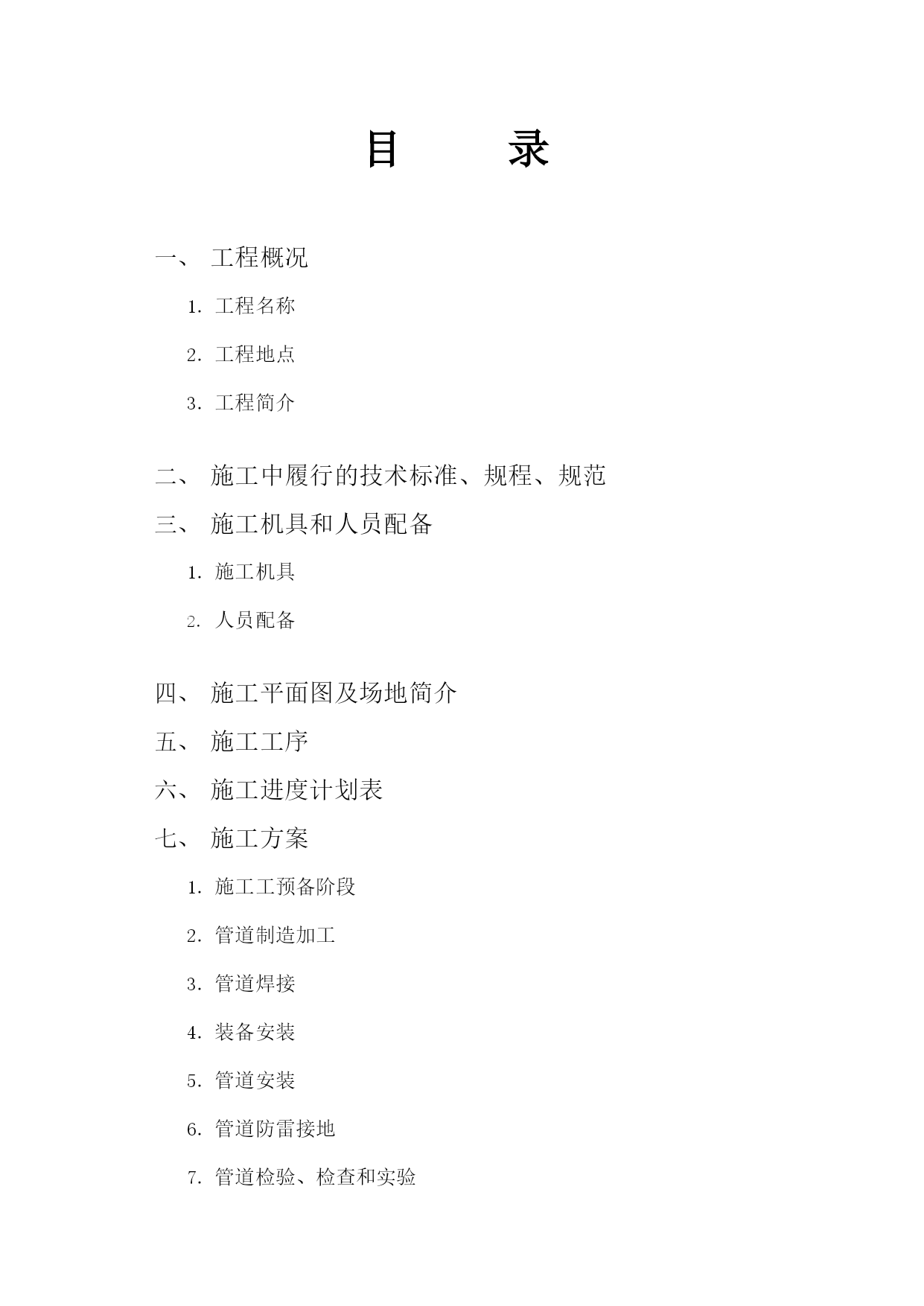

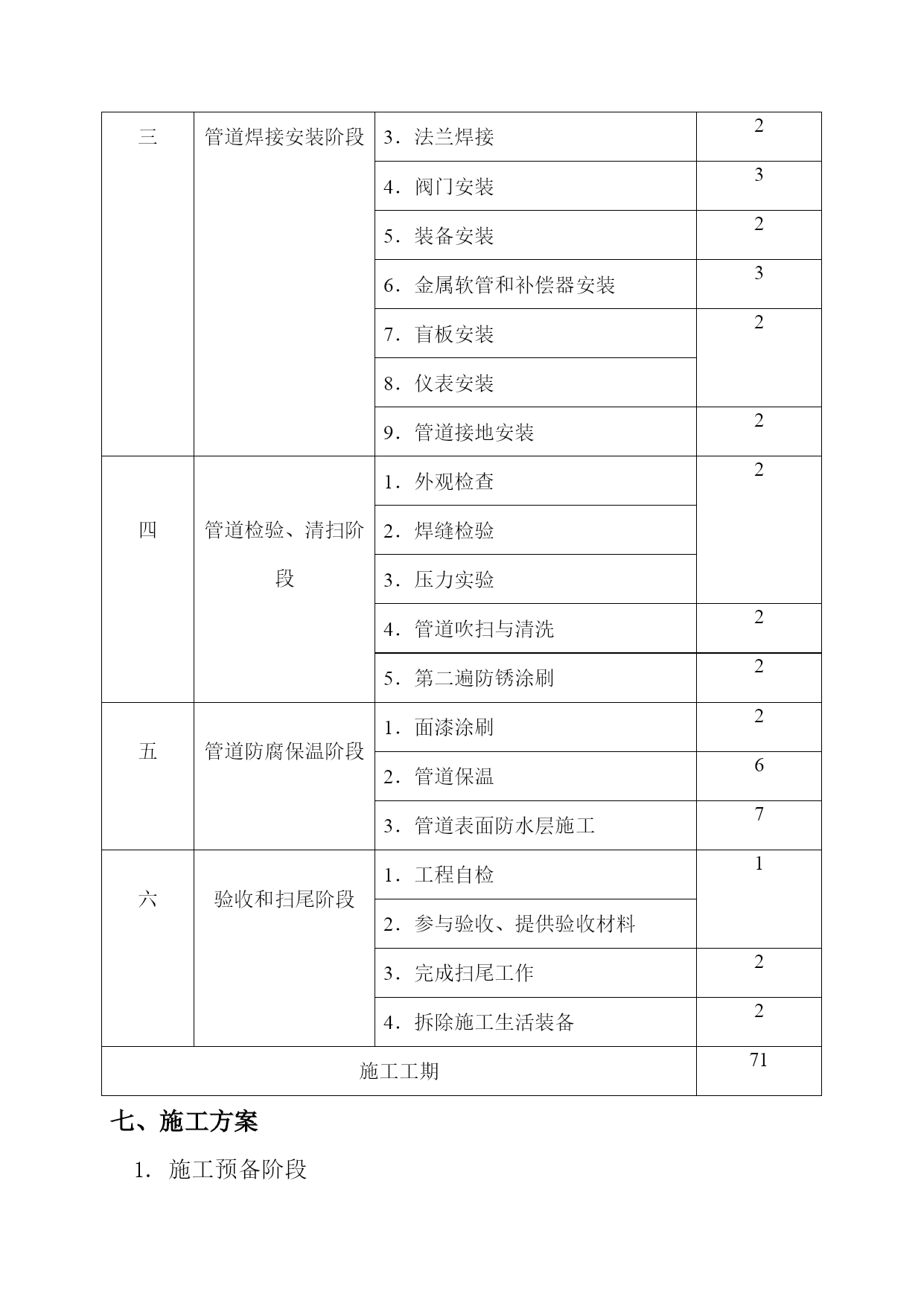

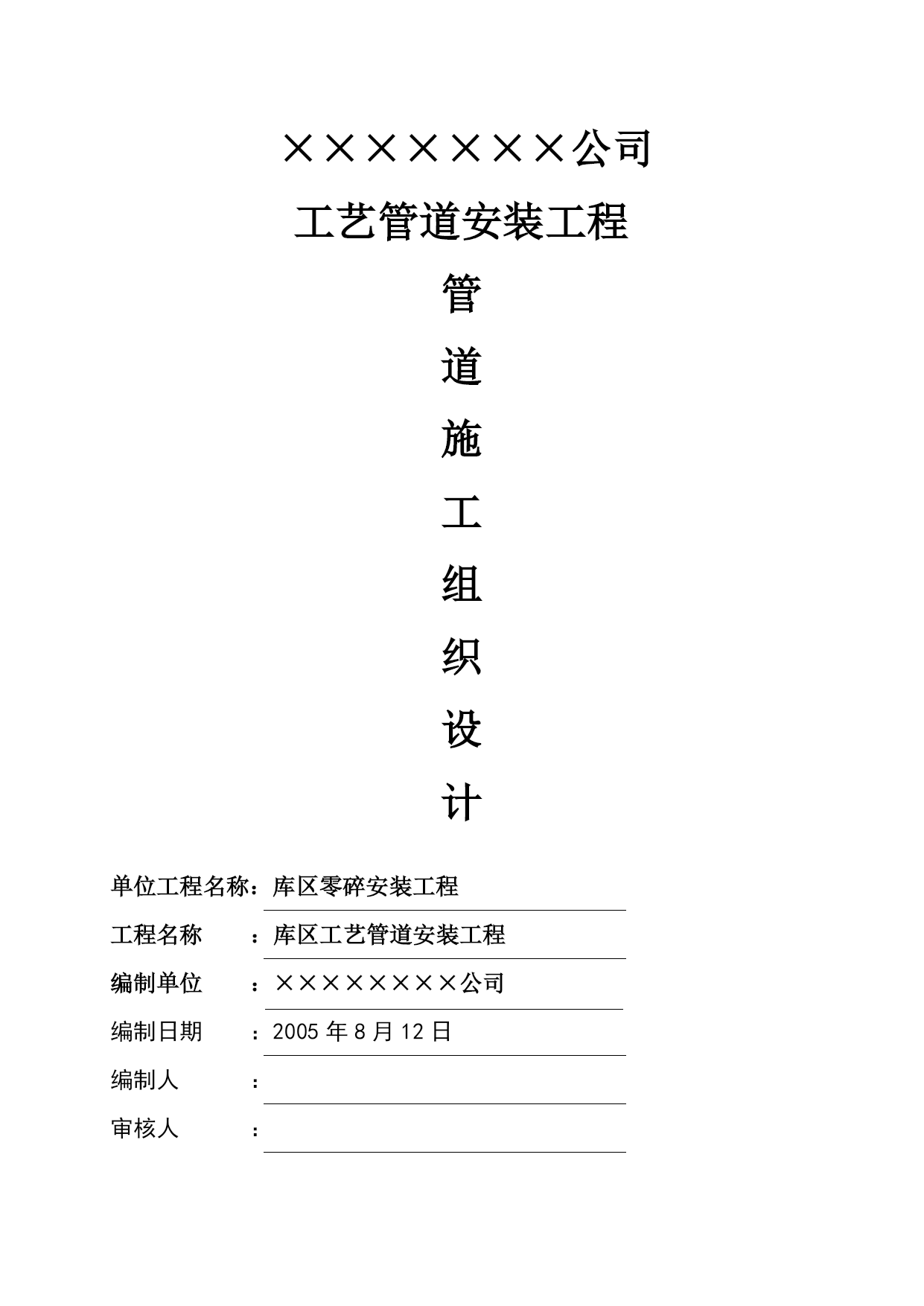

×××××××公司工艺管道安装工程管道施工组织设计单位工程名称：库区零碎安装工程工程名称：库区工艺管道安装工程编制单位：××××××××公司编制日期：2005年8月12日编制人：审核人：目录工程概况工程名称工程地点工程简介施工中履行的技术标准、规程、规范施工机具和人员配备施工机具人员配备施工平面图及场地简介施工工序施工进度计划表施工方案施工工预备阶段管道制造加工管道焊接装备安装管道安装管道防雷接地管道检验、检查和实验管道的吹扫与清洗管道防腐与刷油管道绝热工程交接验收质量技术管理措施安全技术管理措施工程概况工程名称：×××××公司库区油罐管道及至码头管道安装工程工程地点：××××××工程简介：本工程为新建植物油库的管道安装工程，共分为两部分，一部分为库区各油罐之间进出油、伴热、加气管道安装；另一部分为码头至油罐区之间进出油、伴热、加气管道安装。其中进油管为DN200、DN150；出油管为DN150；蒸汽管、罐底排污管、紧缩空气管为DN65；蒸汽伴热管为DN25，均采用热轧无缝钢管制造安装。管道阀门及其他附件采用法兰螺栓连接；DN200、DN150管道采用氩电联焊，其他管道全部采用电弧焊。管道除锈为动力工具除锈；防腐为铁红防锈漆两遍、面漆一遍；管道有保温要求则不刷面漆，其他按照工艺要求施工。二、施工中履行的技术标准、规程、规范设计图纸及设计阐明文件《工业金属管道工程施工及验收规范》（GB50235-97）《现场装备、工业管道焊接工程施工及验收规范》（）《工业装备、管道防腐蚀工程施工及验收规范》（HGJ229-91）《工业装备、管道绝热工程施工及验收规范》（GBJ126-89）《工业金属管道工程质量检验评定标准》（GB50184-93）工程合同有关文件和甲方要求。三、施工机具和人员配备1．次要施工机具机具名称型号规格单位数量备注直流氩弧焊机台1交流电弧焊机台2空气紧缩机台1刨边磨边机台1型材切割机台1角向磨光机台2电焊条烘干箱台2汽车起重机台1手拉葫芦只2简易脚手架只1气割装备套2手动试压泵台1检验工具批1五金工具批12．人员配备序号人员类别最高运用人数备注1技术负责人工程技术管理2施工员现场施工管理3安检员安全与质量检查4电焊工焊接、气割5安装工管道制造安装6电工电气7钳工附属装备安装8后勤人员生活四、施工平面图及场地简介本工程位于××××××，为热带季风气候，位近海面，极少霜冻期，施工条件较好。工地地基承载力较差，采用桩基础。地下水丰富，雨量充足，无冰雪。工地建筑面积共16000㎡，道路为简易路面，路况较差，周围无重要建筑物。（施工平面图略）五、施工工序施工工预备阶段施工图审查施工机具布置原材料和配件进场及验收除锈、第一遍防锈管道制造加工支吊架制造安装防腐钢管切割加工管道焊接钢管焊接外头焊接法兰焊接4.装备安装5.管道安装（1）阀门安装（2）其他法兰连接安装（3）清管安装安装（4）仪表、接地安装6.管道检验、检查和实验外观检查焊缝检验压力实验7.管道的吹扫与清洗8.管道防腐与刷油9.管道绝热10.工程交接验收工程自检参与验收、提供验收材料完成扫尾工作及拆除施工生活装备六、施工进度计划表序号阶段工作内容进度（天）一施工预备阶段1．生活装备施工12．消费现场平面布置13．材料进场24．机具就位15．管道吊具制造6．除锈、第一遍防锈57．管道基础检查二管道制造阶段1．管道支吊架下料12．管道支吊架制造防腐23．钢管防腐14．钢管运输就位2三管道焊接安装阶段1．钢管焊接122．弯头焊接23．法兰焊接24．阀门安装35．装备安装26．金属软管和补偿器安装37．盲板安装28．仪表安装9．管道接地安装2四管道检验、清扫阶段1．外观检查22．焊缝检验3．压力实验4．管道吹扫与清洗25．第二遍防锈涂刷2五管道防腐保温阶段1．面漆涂刷22．管道保温63．管道表面防水层施工7六验收和扫尾阶段1．工程自检12．参与验收、提供验收材料3．完成扫尾工作24．拆除施工生活装备2施工工期71七、施工方案1.施工预备阶段(1)审查设计图熟习图纸和有关技术材料，审查设计文件能否齐全合理,符合国家标准。设计文件包括设计图，施工图,图纸阐明和设计变更告诉单等。能否经过设计，校正，审核人员签字，设计院盖章，建设部门核对，并由施工单位会审签字。2)材料的采购，运输、存放和验收本工程管道主材全部采用20号钢制造，管道配件全部为外购件，材料采购的数量和品种应和订货合同符合，钢材的出厂质量证明书数据必须和钢
