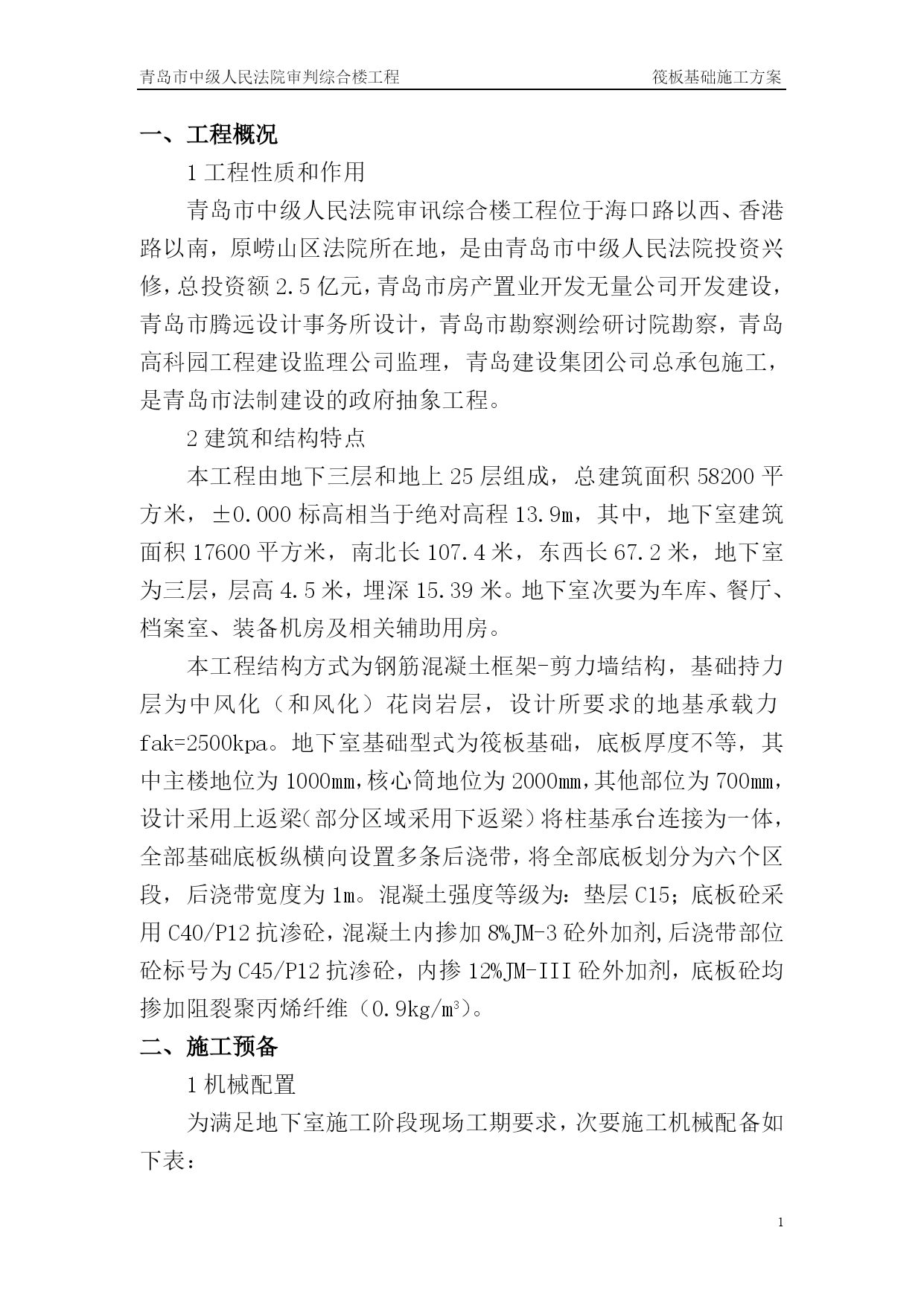

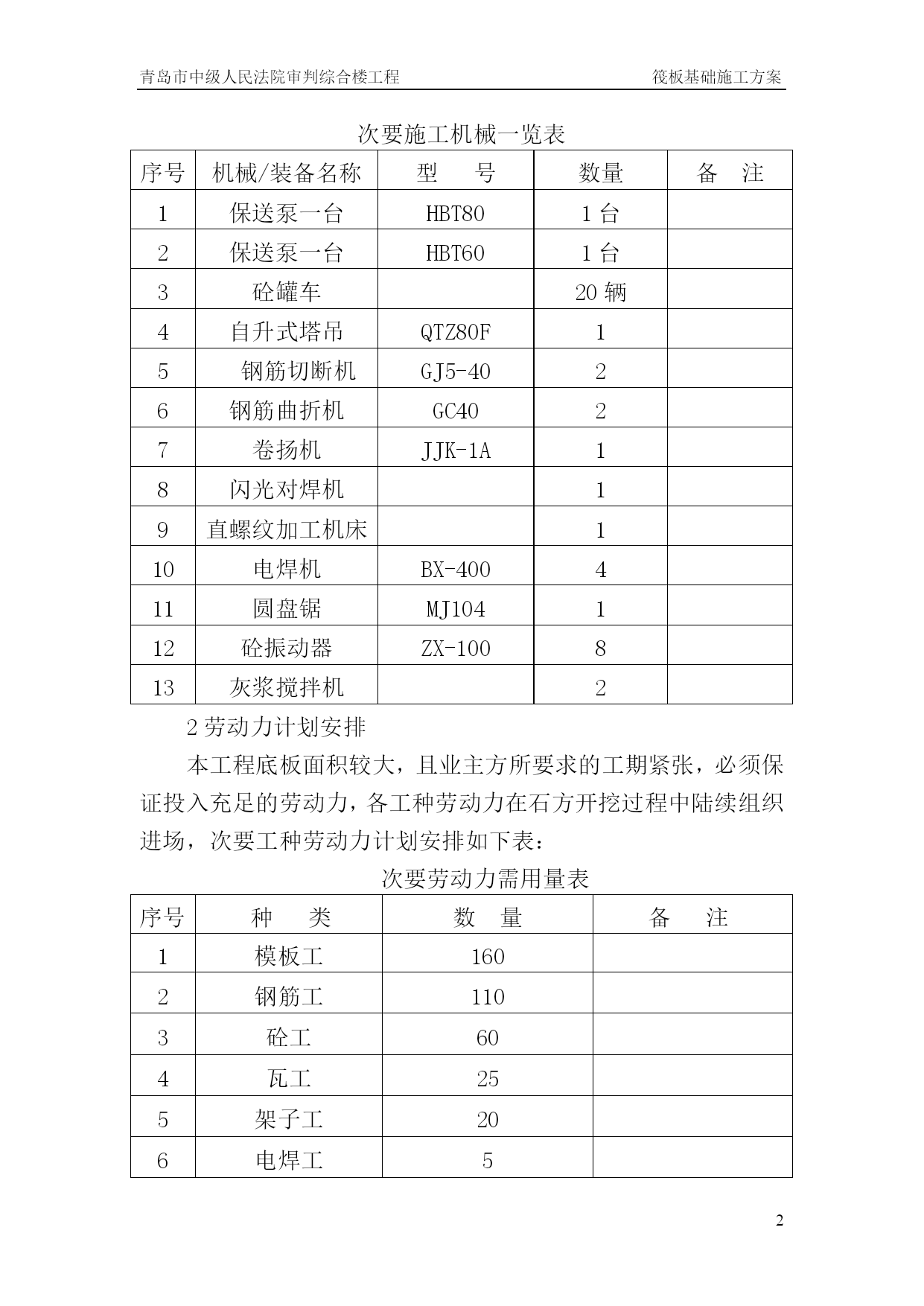

青岛市中级人民法院审判综合楼工程筏板基础施工方案PAGE16青岛市中级人民法院审判综合楼工程筏板基础施工方案PAGE1一、工程概况1工程性质和作用青岛市中级人民法院审讯综合楼工程位于海口路以西、香港路以南，原崂山区法院所在地，是由青岛市中级人民法院投资兴修，总投资额2.5亿元，青岛市房产置业开发无量公司开发建设，青岛市腾远设计事务所设计，青岛市勘察测绘研讨院勘察，青岛高科园工程建设监理公司监理，青岛建设集团公司总承包施工，是青岛市法制建设的政府抽象工程。2建筑和结构特点本工程由地下三层和地上25层组成，总建筑面积58200平方米，±0.000标高相当于绝对高程13.9m，其中，地下室建筑面积17600平方米，南北长107.4米，东西长67.2米，地下室为三层，层高4.5米，埋深15.39米。地下室次要为车库、餐厅、档案室、装备机房及相关辅助用房。本工程结构方式为钢筋混凝土框架-剪力墙结构，基础持力层为中风化（和风化）花岗岩层，设计所要求的地基承载力fak=2500kpa。地下室基础型式为筏板基础，底板厚度不等，其中主楼地位为1000mm，核心筒地位为2000mm，其他部位为700mm，设计采用上返梁（部分区域采用下返梁）将柱基承台连接为一体，全部基础底板纵横向设置多条后浇带，将全部底板划分为六个区段，后浇带宽度为1m。混凝土强度等级为：垫层C15；底板砼采用C40/P12抗渗砼，混凝土内掺加8%JM-3砼外加剂,后浇带部位砼标号为C45/P12抗渗砼，内掺12%JM-III砼外加剂，底板砼均掺加阻裂聚丙烯纤维（0.9kg/m3）。二、施工预备1机械配置为满足地下室施工阶段现场工期要求，次要施工机械配备如下表：次要施工机械一览表序号机械/装备名称型号数量备注1保送泵一台HBT801台2保送泵一台HBT601台3砼罐车20辆4自升式塔吊QTZ80F15钢筋切断机GJ5-4026钢筋曲折机GC4027卷扬机JJK-1A18闪光对焊机19直螺纹加工机床110电焊机BX-400411圆盘锯MJ104112砼振动器ZX-100813灰浆搅拌机22劳动力计划安排本工程底板面积较大，且业主方所要求的工期紧张，必须保证投入充足的劳动力，各工种劳动力在石方开挖过程中陆续组织进场，次要工种劳动力计划安排如下表：次要劳动力需用量表序号种类数量备注1模板工1602钢筋工1103砼工604瓦工255架子工206电焊工57电工48普工409水电安装工303次要材料计划本工程所需次要材料须提早组织进场，需求业主批价的材料在施工前办理终了报价和批价手续，确定材料进场工夫、数量及质量要求，及时组织材料进场，次要材料计划如下表所示：序号材料名称单位数量备注1钢材吨1912含外墙2抗渗砼立方米7620C40/S123垫层砼立方米810C154阻裂聚丙烯纤维kg80005防水涂料水泥基结晶浸透型6钢管吨700周转材料7竹胶合板平方米15000周转材料8钢模板平方米6000周转材料9扣件万个25周转材料10U形卡万个15周转材料三、施工区段的划分1垫层施工：按土石方开挖进度分为三个施工区段，各区段划分见附图1。2底板施工：按设计后浇带地位划分为六个施工区段，各区段划分见附图2，各区段施工保持绝对独立，并进行流水作业。四、施工流程基底清渣→验槽→垫层浇筑→底板侧模→防水施工→底板钢筋绑扎→安装预留预埋→隐蔽验收→混凝土浇筑→养护五、次要施工方法及技术措施1定位放线1.1全体定位基础阶段定位放线采用外控为主，内控复核的方法，基坑挖完后将坑外轴线控制桩、BM水准点引入坑内，反复复核后进行固定保护，垫层混凝土浇筑终了后，放好建筑外边线及次要控制轴线，并报规划部门进行规划验线。由于本工程地下室面积较大（17600平方米）且无不规则弧形结构，根据建筑物平面几何结构设置正交直角坐标系，纵横方向均设置三条总控制线，由总控制线再对结构细部进行定位。总控制线在地下室顶板相应部位埋设固定钢板打十字线作为工程长工夫控制基点，以利于主体结构施工定位放线运用。水准点引入坑内后可在控制桩上设置临时标高控制点，便于在垫层、底板混凝土浇筑过程中拉线控制标高，地下室顶板标高则直接由基坑外永世高程控制点复核。1.2细部定位基础阶段结构细部定位只考虑柱、剪力墙等竖向结构，在将纵横轴线弹出后，根据柱、剪力墙与主轴线地位关系放出结构边线并在边线外10CM增设模板控制线，利于模板地位校验。2垫层混凝土施工在垫层浇筑前应认真核定基岩底标高能否达到设计要求，然后组织地质勘探部门、设计单位等部门进行地基验槽，确定开挖深度和基岩能否达到设计要求，待确认后及时办理相关记录签认手续。本工程垫层采用C15商品混凝土，根据开挖进度分三个区段进行浇筑，垫层厚
