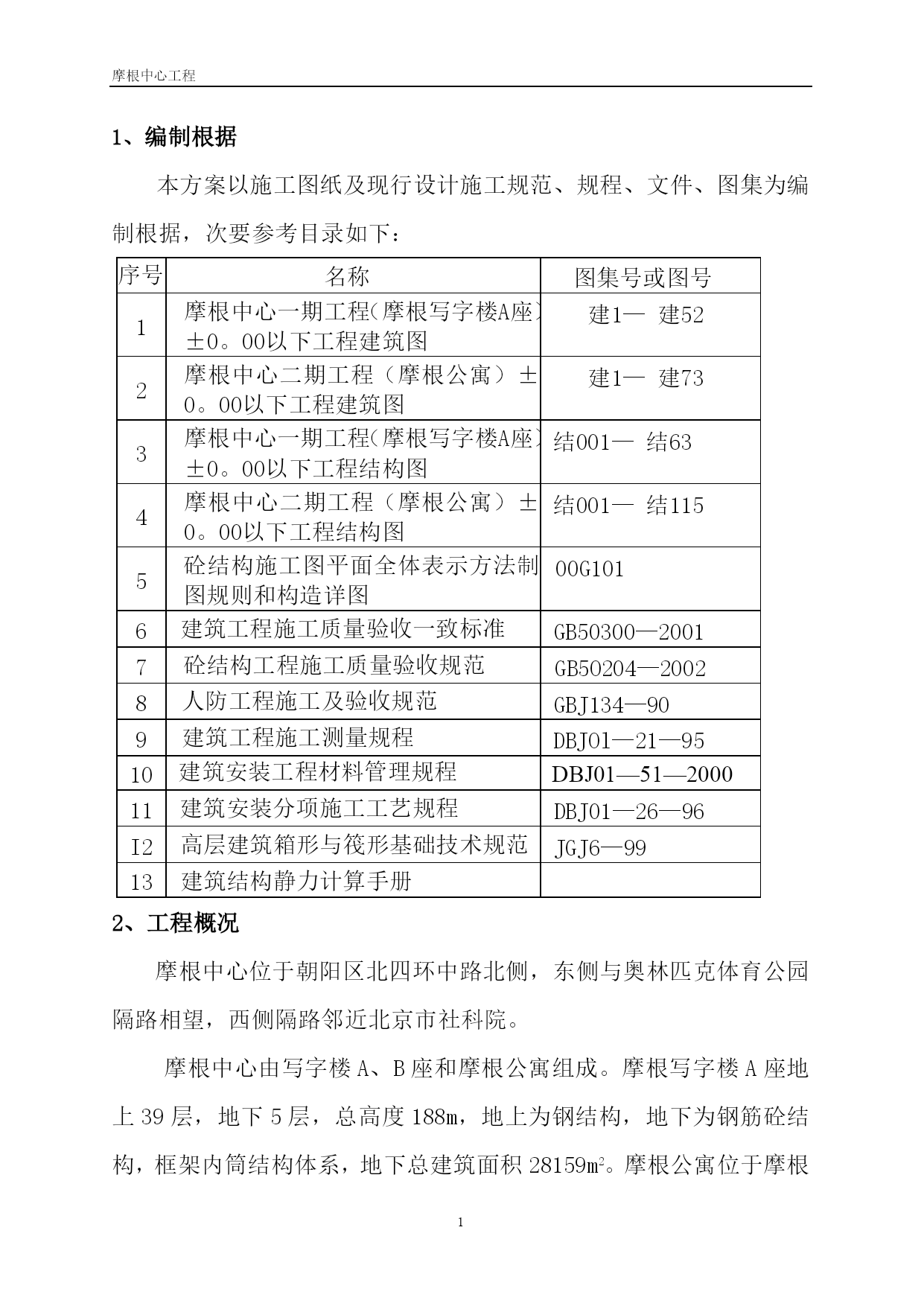

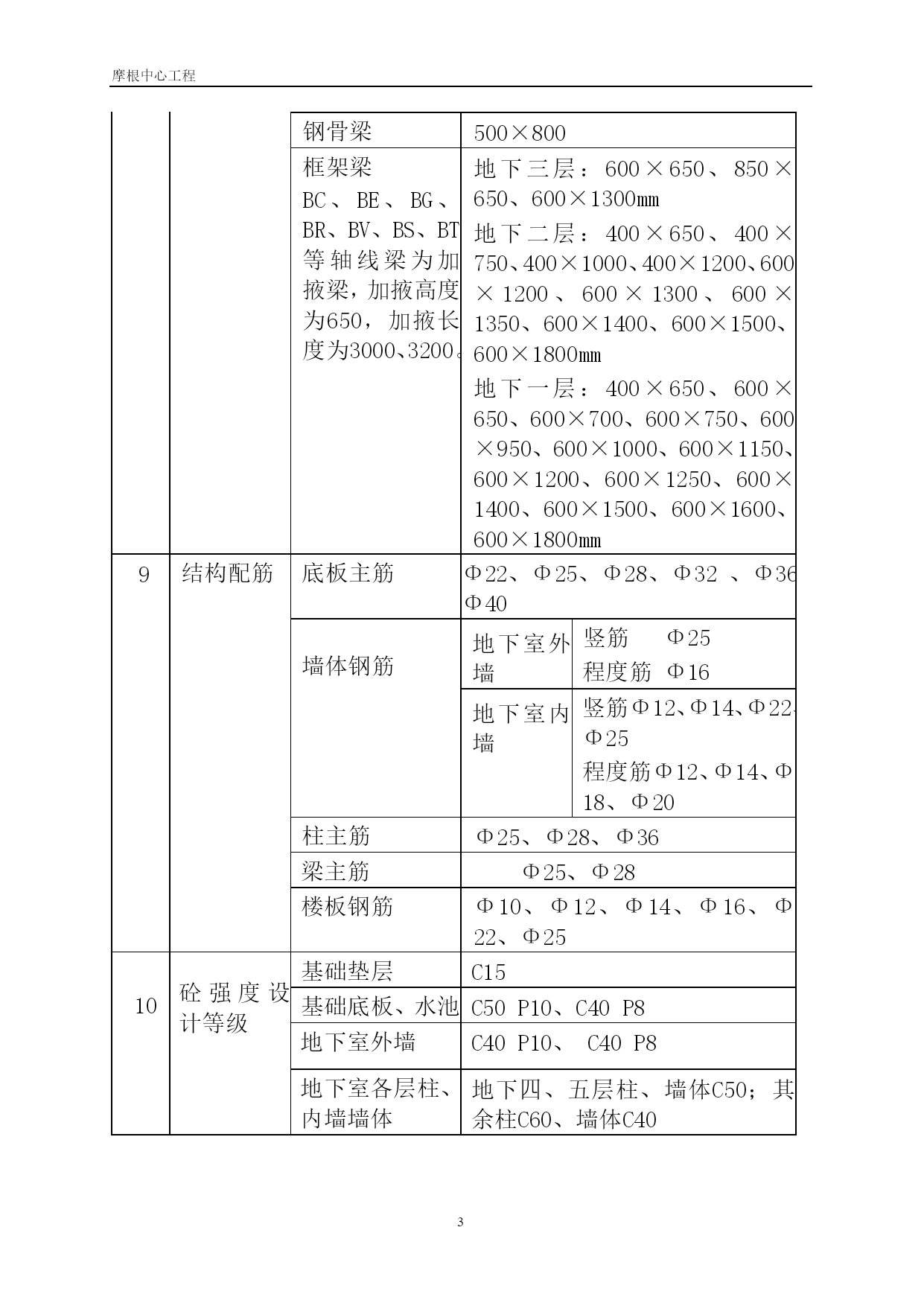

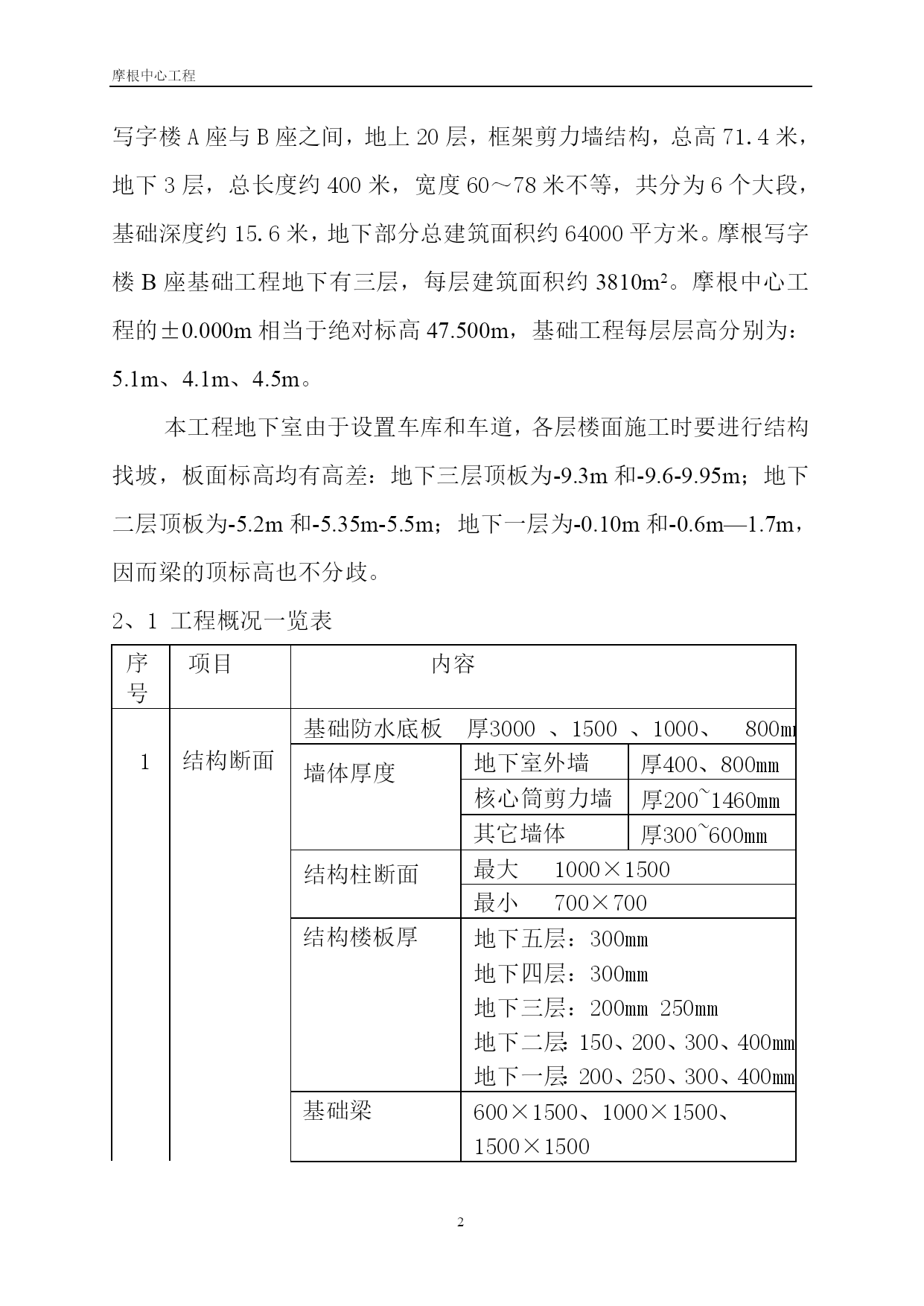

摩根中心工程PAGEPAGE25编制根据本方案以施工图纸及现行设计施工规范、规程、文件、图集为编制根据，次要参考目录如下：序号名称图集号或图号1摩根中心一期工程（摩根写字楼A座）±0。00以下工程建筑图建1—建522摩根中心二期工程（摩根公寓）±0。00以下工程建筑图建1—建733摩根中心一期工程（摩根写字楼A座）±0。00以下工程结构图结001—结634摩根中心二期工程（摩根公寓）±0。00以下工程结构图结001—结1155砼结构施工图平面全体表示方法制图规则和构造详图00G1016建筑工程施工质量验收一致标准GB50300—20017砼结构工程施工质量验收规范GB5O204—20028人防工程施工及验收规范GBJ134—909建筑工程施工测量规程DBJOl—21—9510建筑安装工程材料管理规程DBJ01—51—200011建筑安装分项施工工艺规程DBJ01—26—96I2高层建筑箱形与筏形基础技术规范JGJ6—9913建筑结构静力计算手册2、工程概况摩根中心位于朝阳区北四环中路北侧，东侧与奥林匹克体育公园隔路相望，西侧隔路邻近北京市社科院。摩根中心由写字楼A、B座和摩根公寓组成。摩根写字楼A座地上39层，地下5层，总高度188m，地上为钢结构，地下为钢筋砼结构，框架内筒结构体系，地下总建筑面积28159m2。摩根公寓位于摩根写字楼A座与B座之间，地上20层，框架剪力墙结构，总高71.4米，地下3层，总长度约400米，宽度60～78米不等，共分为6个大段，基础深度约15.6米，地下部分总建筑面积约64000平方米。摩根写字楼B座基础工程地下有三层，每层建筑面积约3810m2。摩根中心工程的±0.000m相当于绝对标高47.500m，基础工程每层层高分别为：5.1m、4.1m、4.5m。本工程地下室由于设置车库和车道，各层楼面施工时要进行结构找坡，板面标高均有高差：地下三层顶板为-9.3m和-9.6-9.95m；地下二层顶板为-5.2m和-5.35m-5.5m；地下一层为-0.10m和-0.6m—1.7m，因而梁的顶标高也不分歧。2、1工程概况一览表序号项目内容1结构断面基础防水底板厚3000、1500、1000、800mm墙体厚度地下室外墙厚400、800mm核心筒剪力墙厚200~1460mm其它墙体厚300~600mm结构柱断面最大1000×1500最小700×700结构楼板厚地下五层：300mm地下四层：300mm地下三层：200mm250mm地下二层：150、200、300、400mm地下一层：200、250、300、400mm基础梁600×1500、1000×1500、1500×1500钢骨梁500×800框架梁BC、BE、BG、BR、BV、BS、BT等轴线梁为加掖梁，加掖高度为650，加掖长度为3000、3200。地下三层：600×650、850×650、600×1300mm地下二层：400×650、400×750、400×1000、400×1200、600×1200、600×1300、600×1350、600×1400、600×1500、600×1800mm地下一层：400×650、600×650、600×700、600×750、600×950、600×1000、600×1150、600×1200、600×1250、600×1400、600×1500、600×1600、600×1800mm9结构配筋底板主筋Φ22、Φ25、Φ28、Φ32、Φ36Φ40墙体钢筋地下室外墙竖筋Φ25程度筋Φ16地下室内墙竖筋Φ12、Φ14、Φ22、Φ25程度筋Φ12、Φ14、Φ18、Φ20柱主筋Φ25、Φ28、Φ36梁主筋Φ25、Φ28楼板钢筋Φ10、Φ12、Φ14、Φ16、Φ22、Φ2510砼强度设计等级基础垫层C15基础底板、水池C50P10、C40P8地下室外墙C40P10、C40P8地下室各层柱、内墙墙体地下四、五层柱、墙体C50；其余柱C60、墙体C40地下室以上各层楼板、梁C40其他构件注:底板、地梁、地下室外墙、水池采用C40密实性防水砼，抗渗等级P8、P6。3、施工部署3.1．由于目前处于抢工阶段，各段需全面铺开，先具备施工条件的先施工。计划各个区段地下部分墙、柱、梁、板模板板面一致采用木质多层板，模板加工、加固方式不强调一致。各区域先进行样板施工，样板经过验收后再全面铺开。3.2．因场地狭窄，模板需分两部份加工。一部份在地面加工场地加工成型，运至现场后安装；另一部份直接在现场拼制。本工程模板用量较大，规格数量多，不易提早将全部模板按结构尺寸绘制成图。要求各段主管工长按实践情况绘制模板加工图，但其中梁柱接头号重点部位仍应仔细斟酌，提早预制。3.3.因本
