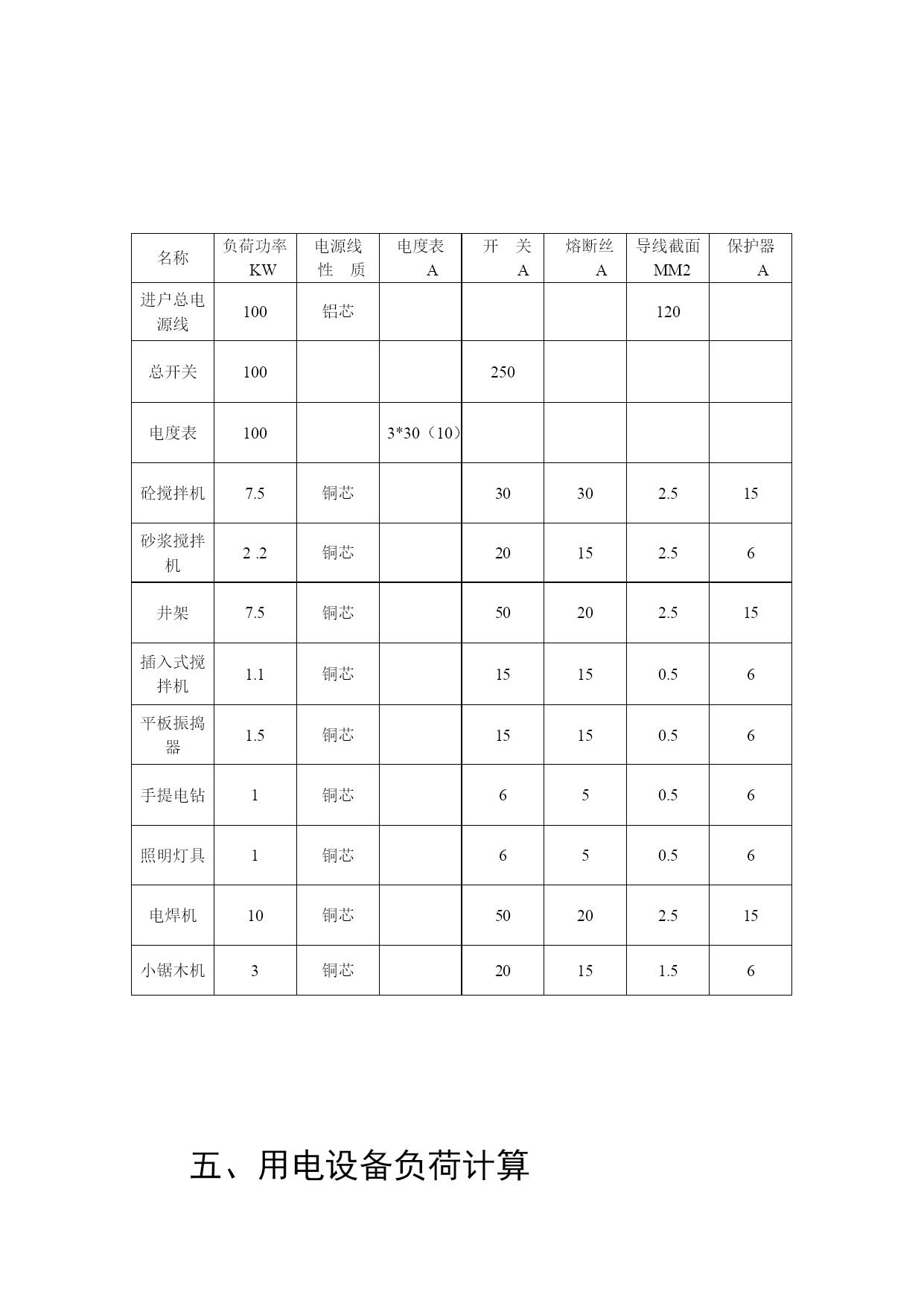

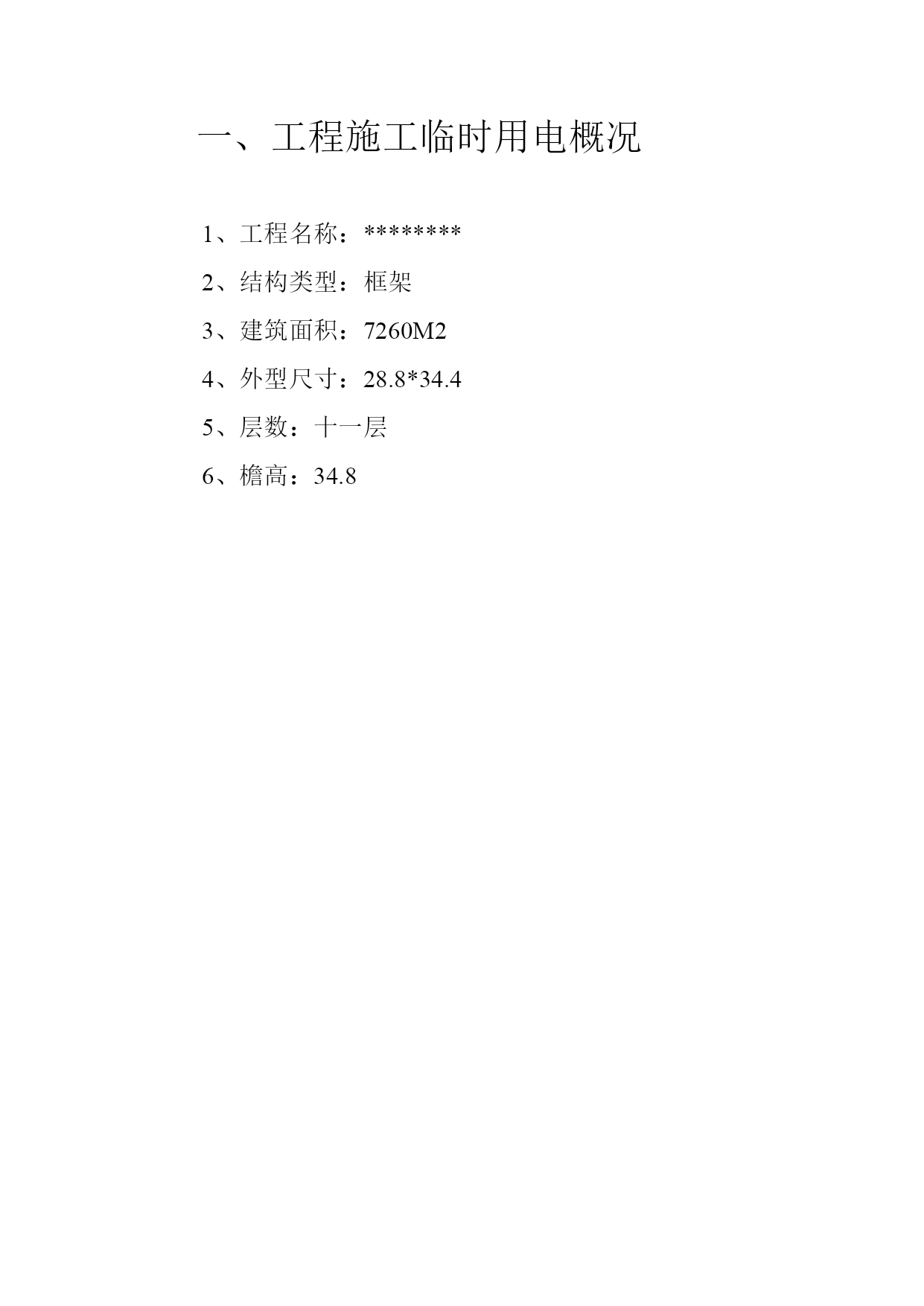

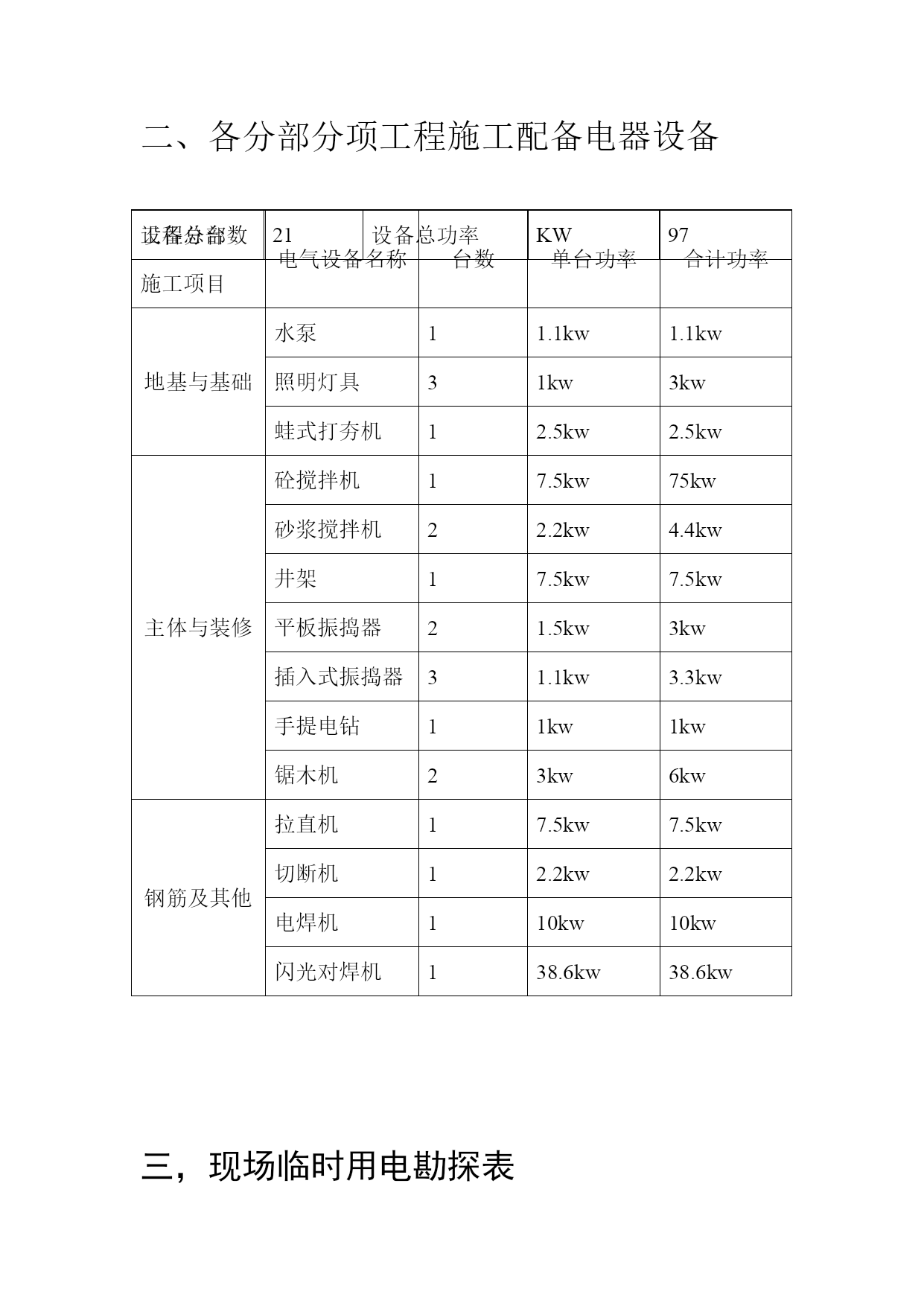

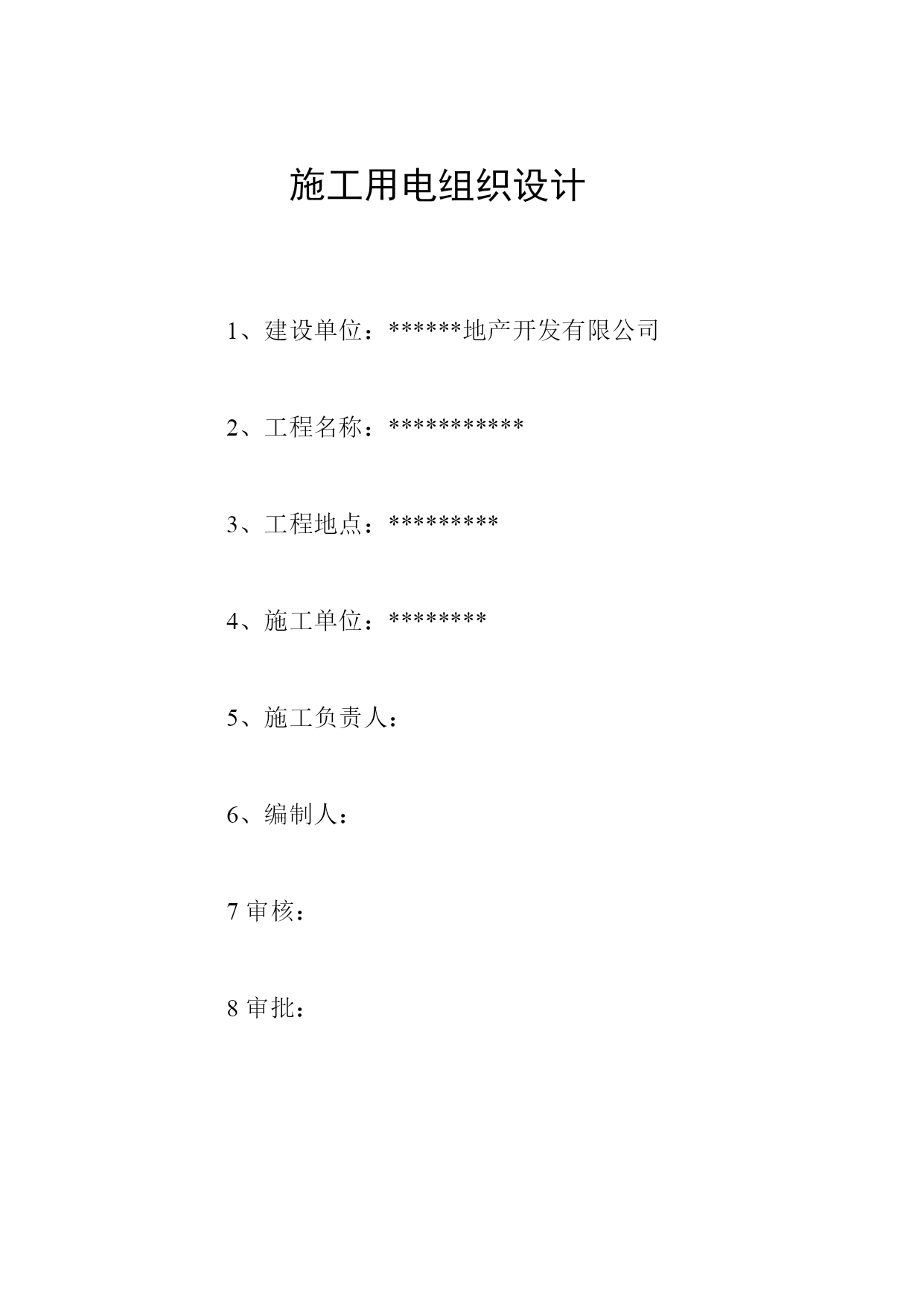

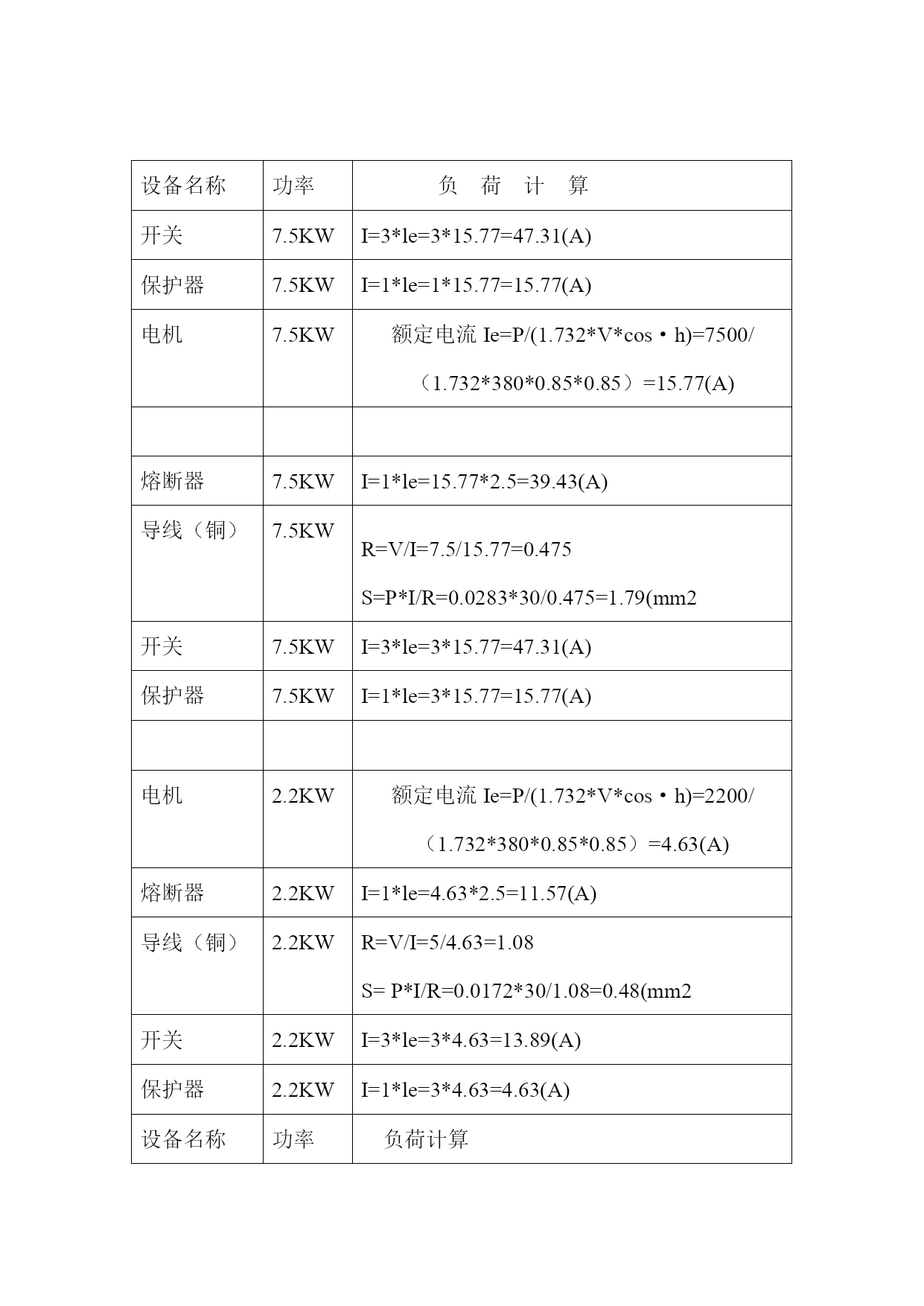

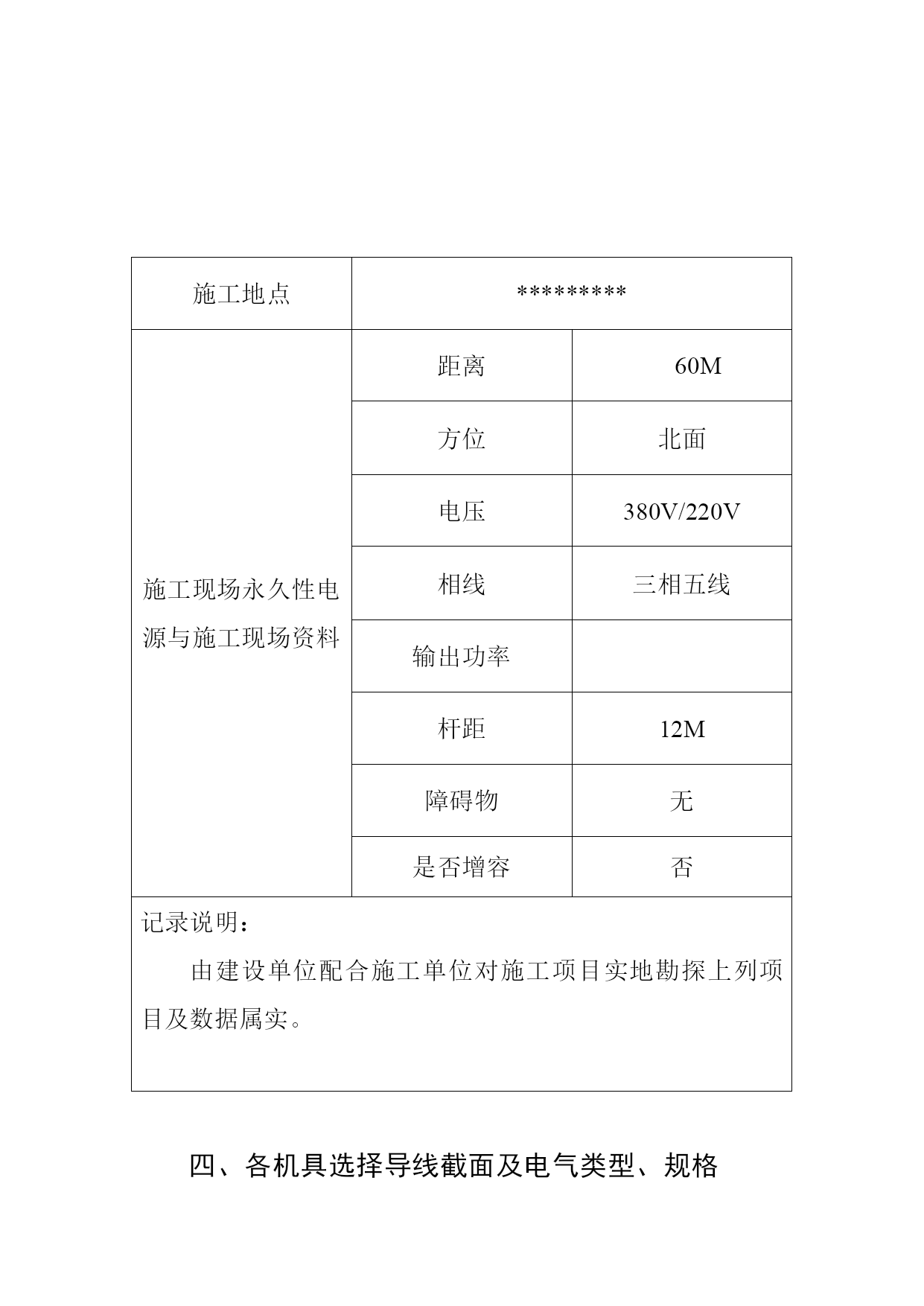

施工用电组织设计1、建设单位：******地产开发有限公司2、工程名称：***********3、工程地点：*********4、施工单位：********5、施工负责人：6、编制人：7审核：8审批：一、工程施工临时用电概况1、工程名称：********2、结构类型：框架3、建筑面积：7260M24、外型尺寸：28.8*34.45、层数：十一层6、檐高：34.8工程分部施工项目电气设备名称台数单台功率合计功率地基与基础水泵11.1kw1.1kw照明灯具31kw3kw蛙式打夯机12.5kw2.5kw主体与装修砼搅拌机17.5kw75kw砂浆搅拌机22.2kw4.4kw井架17.5kw7.5kw平板振捣器21.5kw3kw插入式振捣器31.1kw3.3kw手提电钻11kw1kw锯木机23kw6kw钢筋及其他拉直机17.5kw7.5kw切断机12.2kw2.2kw电焊机110kw10kw闪光对焊机138.6kw38.6kw设备总台数21设备总功率KW97二、各分部分项工程施工配备电器设备三，现场临时用电勘探表施工地点*********施工现场永久性电源与施工现场资料距离60M方位北面电压380V/220V相线三相五线输出功率杆距12M障碍物无是否增容否记录说明：由建设单位配合施工单位对施工项目实地勘探上列项目及数据属实。四、各机具选择导线截面及电气类型、规格名称负荷功率KW电源线性质电度表A开关A熔断丝A导线截面MM2保护器A进户总电源线100铝芯120总开关100250电度表1003*30（10）砼搅拌机7.5铜芯30302.515砂浆搅拌机2.2铜芯20152.56井架7.5铜芯50202.515插入式搅拌机1.1铜芯15150.56平板振捣器1.5铜芯15150.56手提电钻1铜芯650.56照明灯具1铜芯650.56电焊机10铜芯50202.515小锯木机3铜芯20151.56五、用电设备负荷计算设备名称功率负荷计算开关7.5KWI=3*le=3*15.77=47.31(A)保护器7.5KWI=1*le=1*15.77=15.77(A)电机7.5KW额定电流Ie=P/(1.732*V*cos·h)=7500/（1.732*380*0.85*0.85）=15.77(A)熔断器7.5KWI=1*le=15.77*2.5=39.43(A)导线（铜）7.5KWR=V/I=7.5/15.77=0.475S=P*I/R=0.0283*30/0.475=1.79(mm2开关7.5KWI=3*le=3*15.77=47.31(A)保护器7.5KWI=1*le=3*15.77=15.77(A)电机2.2KW额定电流Ie=P/(1.732*V*cos·h)=2200/（1.732*380*0.85*0.85）=4.63(A)熔断器2.2KWI=1*le=4.63*2.5=11.57(A)导线（铜）2.2KWR=V/I=5/4.63=1.08S=P*I/R=0.0172*30/1.08=0.48(mm2开关2.2KWI=3*le=3*4.63=13.89(A)保护器2.2KWI=1*le=3*4.63=4.63(A)设备名称功率负荷计算电机1.5KW可参照2.2KW照明总开关3KW额定电流Ie=P/(V*cos·h)=3000/（220*0.85*0.85）=18.87(A)照明总导线3KWR=V/I=5/18.87=0.26S=P*I/R=0.0283*50/0.26=5.44(mm2)照明总熔断器3KWI=1*le=1*18.87=18.87(A)照明总保护器3KWI=1*le=1*18.87=18.87(A)灯具1KW额定电流Ie=P/(V*cos·h)=1000/（220*0.85*0.85）=6.29(A)导线（铜）1KWR=V/I=5/6.29=0.79S=P*I/R=0.0172*30/0.79=0.65(mm2)熔断器1KWI=1*le=1*6.29=6.29(A)保护器1KWI=1*le=1*6.29=6.29(A)动力总开关100KW额定电流Ie=P/(1.732*V*cos·h)=1000/（1.732*380*0.85*0.85）=210(A)*3=630(A)动力总导线100KWR=V/I=5/210=0.024S=P*I/R=0.0283*100/0.024=117.9(mm2)动力总熔断丝100KWI=2.5*le=2.5*210=525*0.7=367(A)六、安全用电技术措施1、单位工程施工临时用电必须配备经县、市安全用电和识培训考核合格的专职
