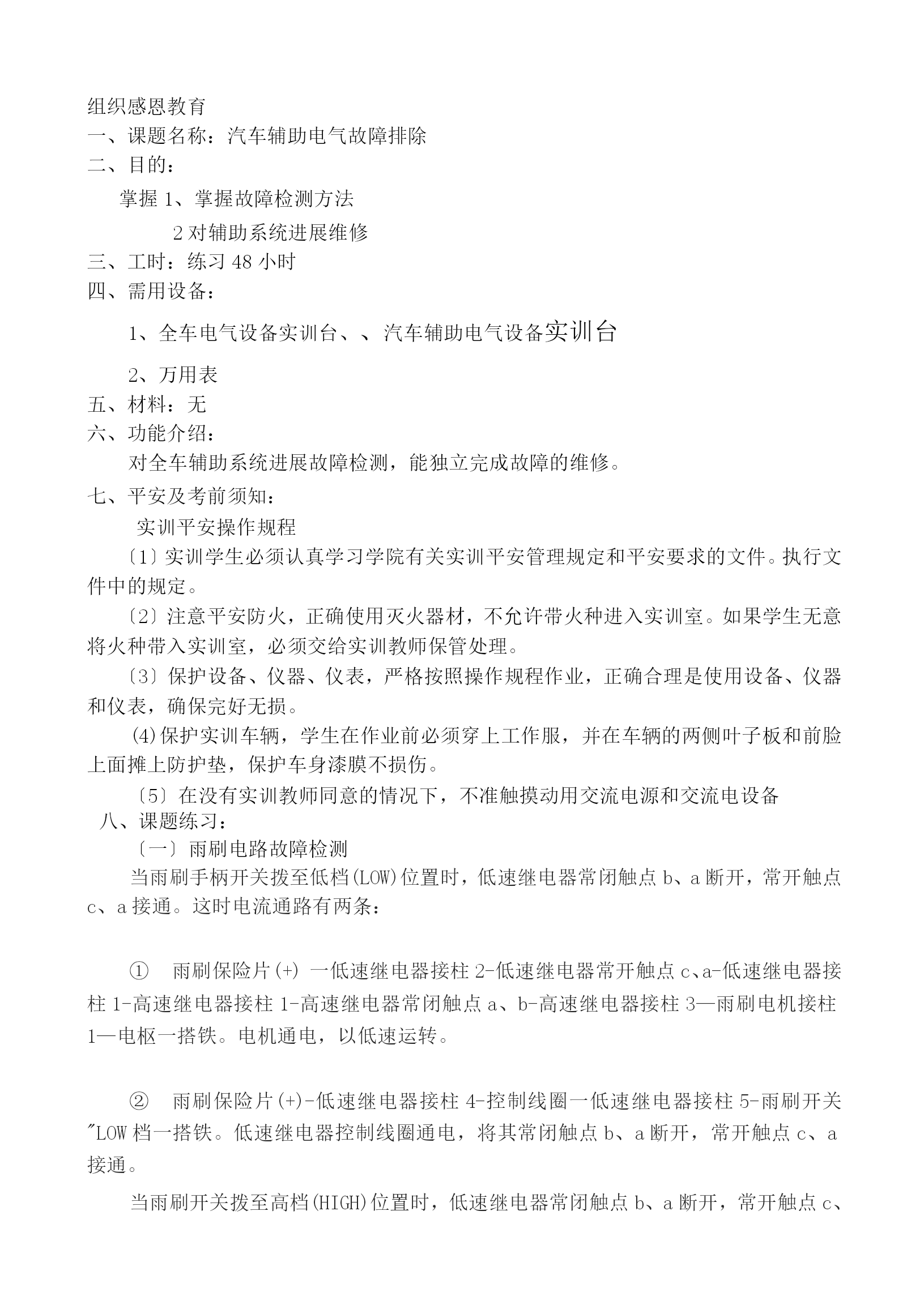

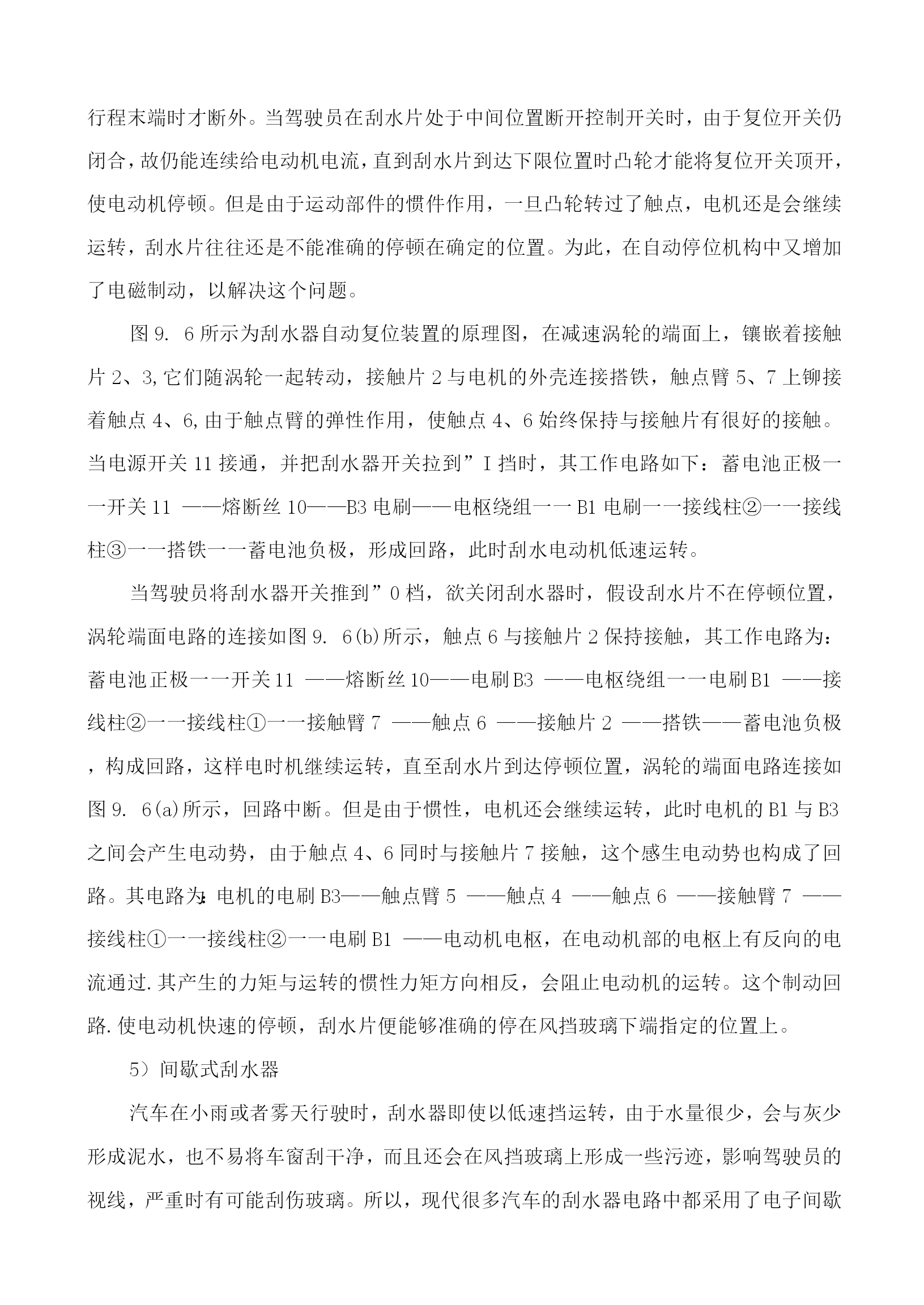

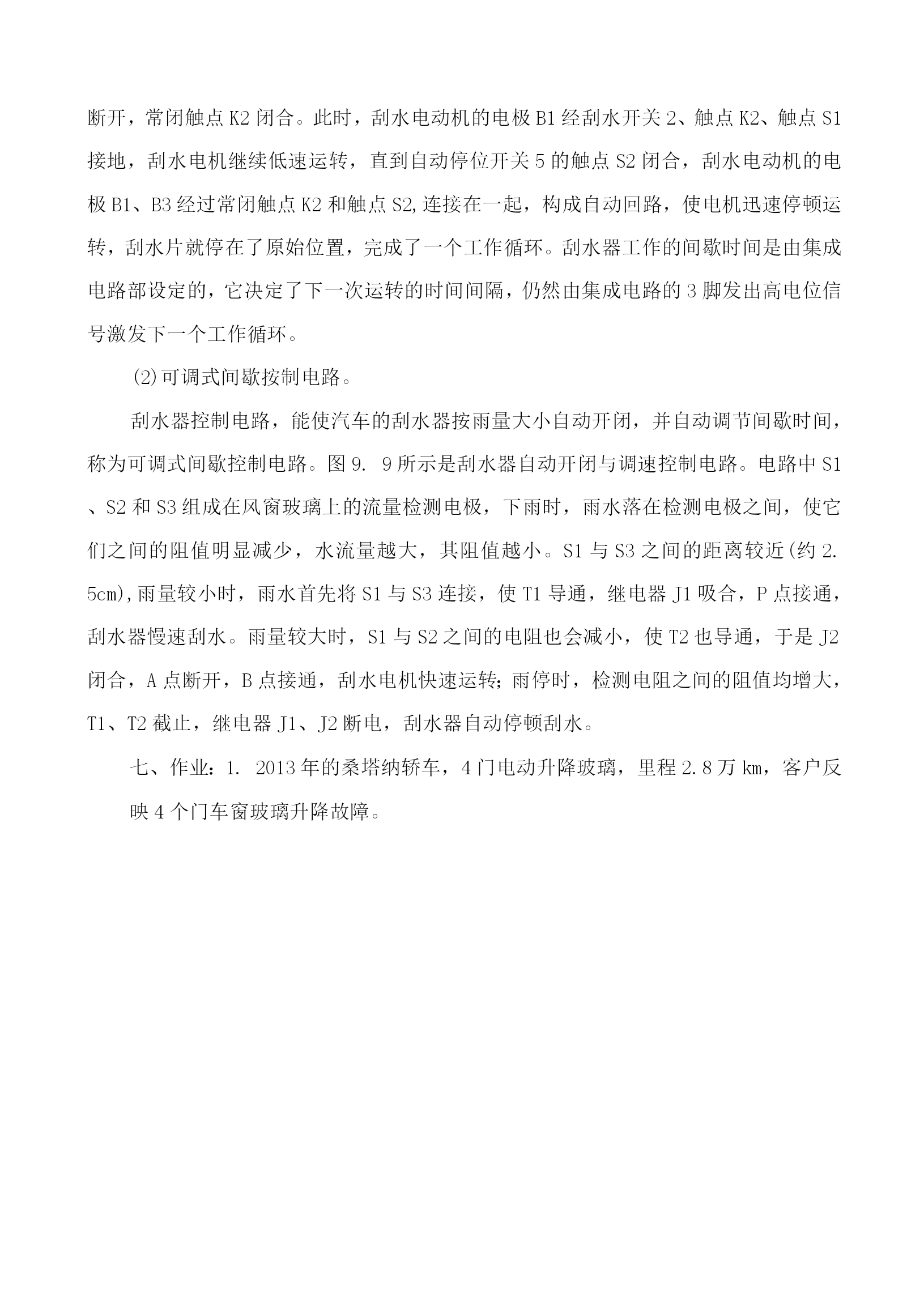

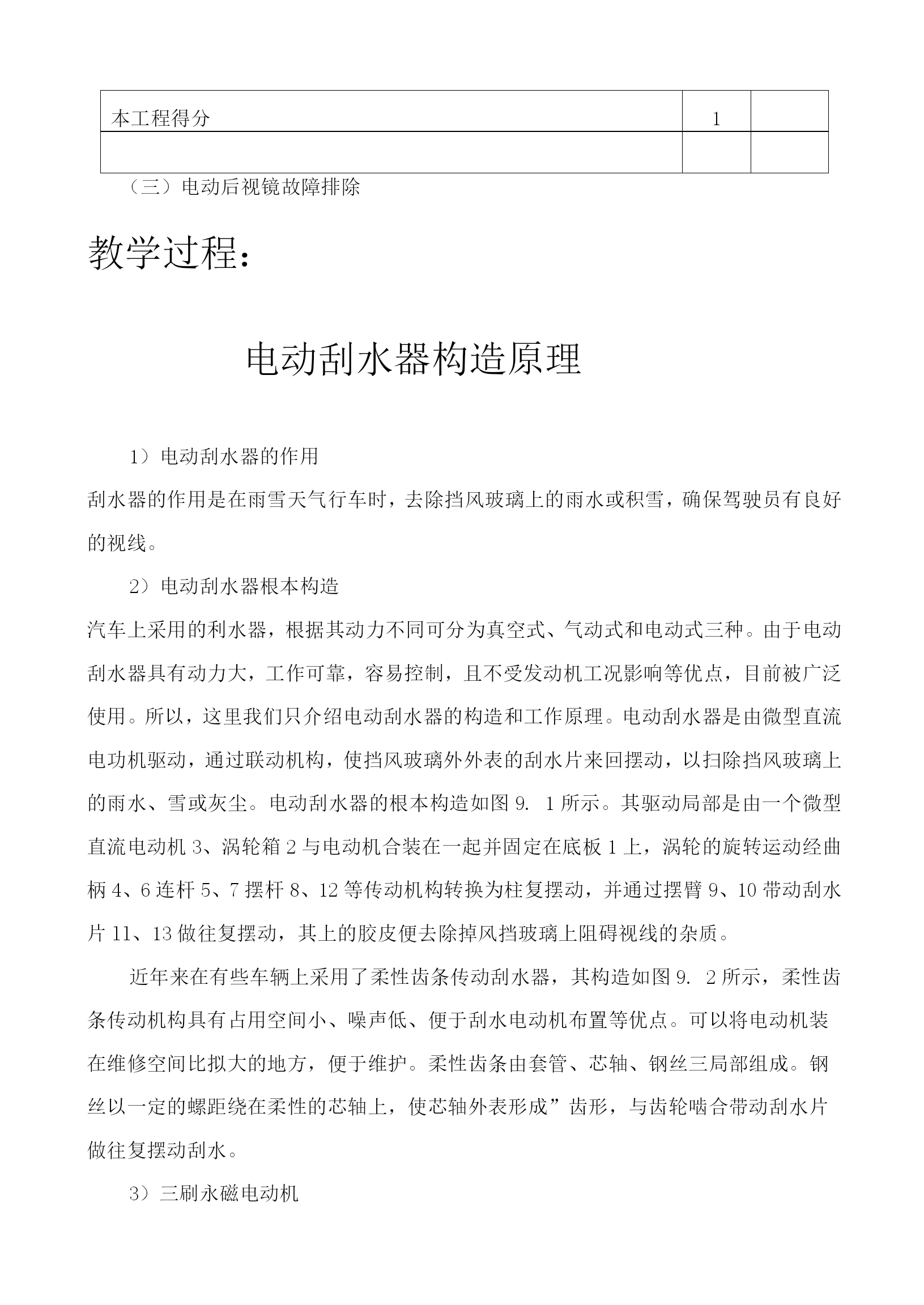

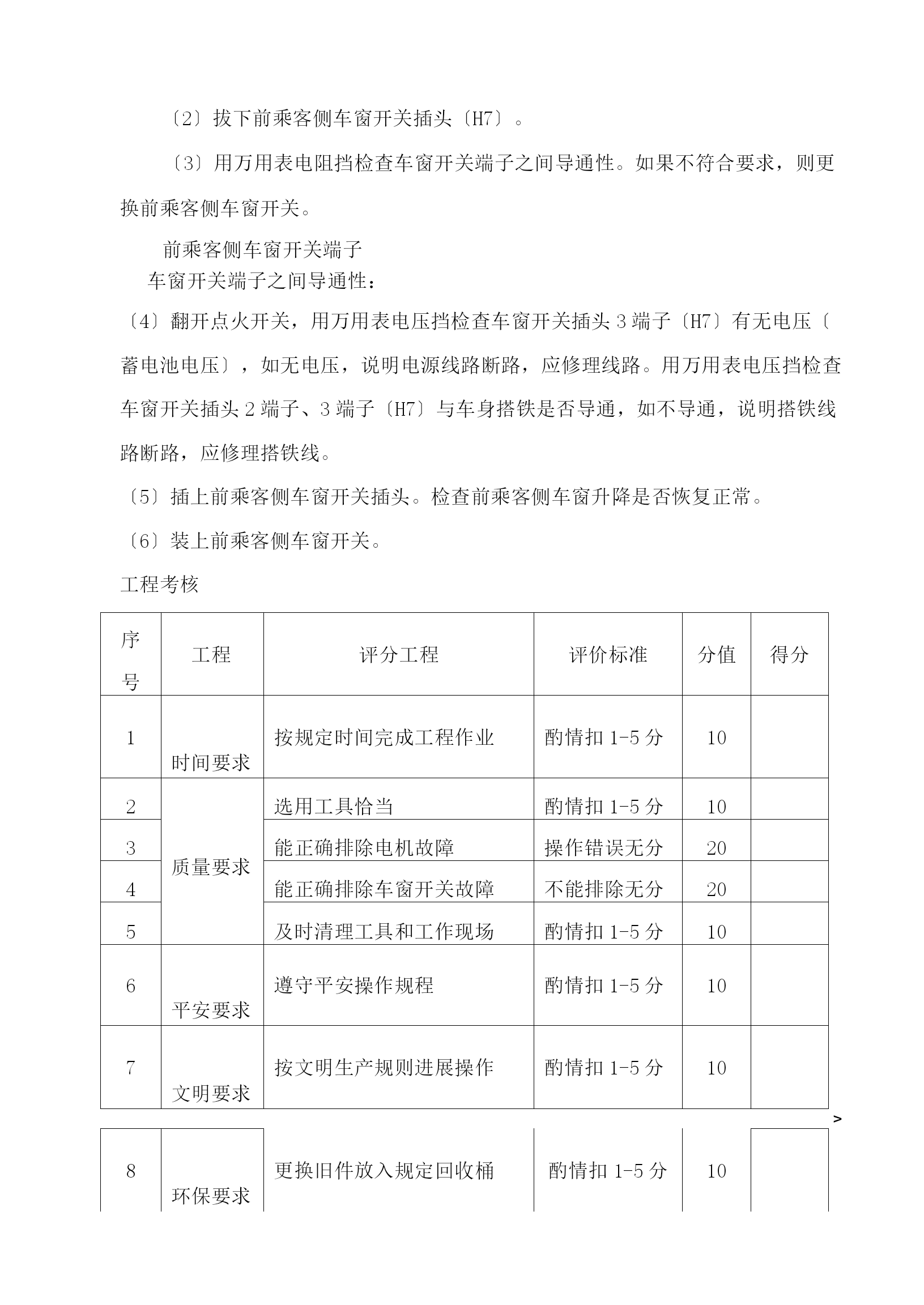

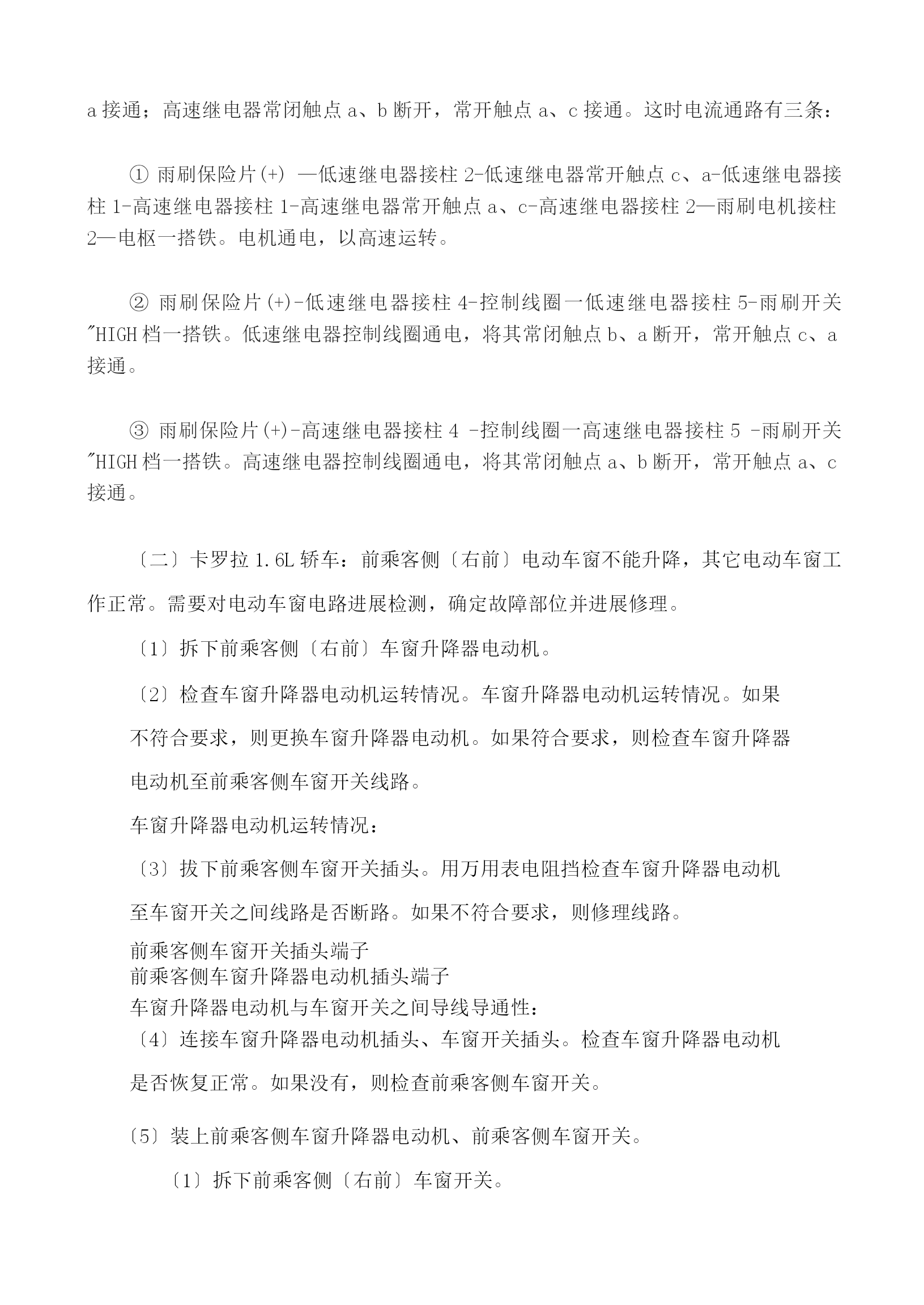

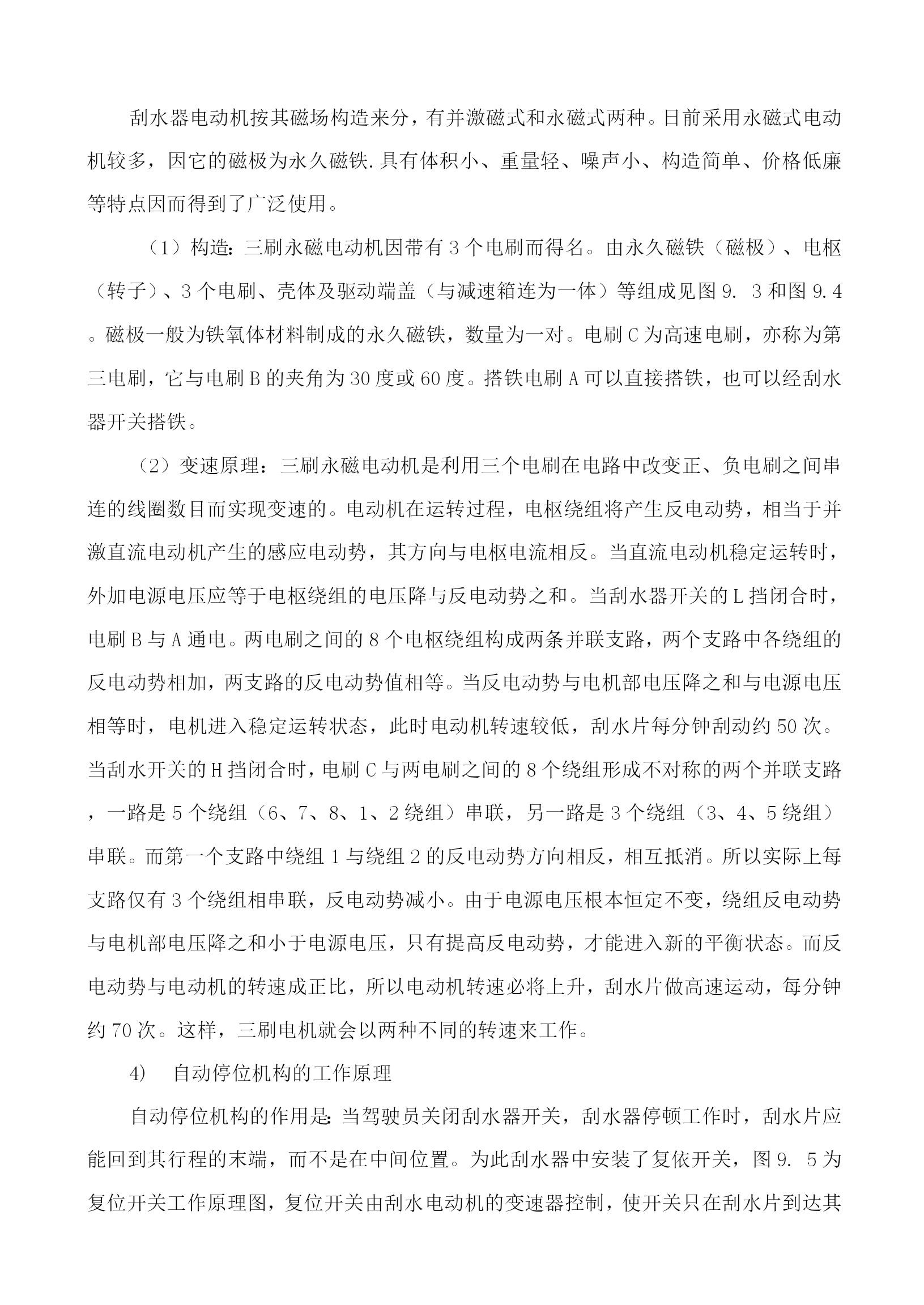

技师,学院实习课教案2017至2018学年第一学期第5周授课班级：15汽修一班课题名称汽车辅助电气故工时48障排除序号4设备工具全车电气设备实训台、辅助系实训台、实车实习地点学生人数汽修实习间人材料无审批签字年月日需用仪表量具万用表课题训练容1、雨刷电路故障检测2、电动车窗故障检测3、电动后视镜故障排除课题训练目标1了解全车辅助系统工作原理，及电路。2掌握根本检测方法实习指导教师：>组织感恩教育一、课题名称：汽车辅助电气故障排除二、目的：掌握1、掌握故障检测方法2对辅助系统进展维修三、工时：练习48小时四、需用设备：1、全车电气设备实训台、、汽车辅助电气设备实训台2、万用表五、材料：无六、功能介绍：对全车辅助系统进展故障检测，能独立完成故障的维修。七、平安及考前须知：实训平安操作规程〔1〕实训学生必须认真学习学院有关实训平安管理规定和平安要求的文件。执行文件中的规定。〔2〕注意平安防火，正确使用灭火器材，不允许带火种进入实训室。如果学生无意将火种带入实训室，必须交给实训教师保管处理。〔3〕保护设备、仪器、仪表，严格按照操作规程作业，正确合理是使用设备、仪器和仪表，确保完好无损。(4)保护实训车辆，学生在作业前必须穿上工作服，并在车辆的两侧叶子板和前脸上面摊上防护垫，保护车身漆膜不损伤。〔5〕在没有实训教师同意的情况下，不准触摸动用交流电源和交流电设备八、课题练习：〔一〕雨刷电路故障检测当雨刷手柄开关拨至低档(LOW)位置时，低速继电器常闭触点b、a断开，常开触点c、a接通。这时电流通路有两条：雨刷保险片(+)一低速继电器接柱2-低速继电器常开触点c、a-低速继电器接柱1-高速继电器接柱1-高速继电器常闭触点a、b-高速继电器接柱3—雨刷电机接柱1—电枢一搭铁。电机通电，以低速运转。雨刷保险片(+)-低速继电器接柱4-控制线圈一低速继电器接柱5-雨刷开关"LOW档一搭铁。低速继电器控制线圈通电，将其常闭触点b、a断开，常开触点c、a接通。当雨刷开关拨至高档(HIGH)位置时，低速继电器常闭触点b、a断开，常开触点c、a接通；高速继电器常闭触点a、b断开，常开触点a、c接通。这时电流通路有三条：雨刷保险片(+)—低速继电器接柱2-低速继电器常开触点c、a-低速继电器接柱1-高速继电器接柱1-高速继电器常开触点a、c-高速继电器接柱2—雨刷电机接柱2—电枢一搭铁。电机通电，以高速运转。雨刷保险片(+)-低速继电器接柱4-控制线圈一低速继电器接柱5-雨刷开关"HIGH档一搭铁。低速继电器控制线圈通电，将其常闭触点b、a断开，常开触点c、a接通。雨刷保险片(+)-高速继电器接柱4-控制线圈一高速继电器接柱5-雨刷开关"HIGH档一搭铁。高速继电器控制线圈通电，将其常闭触点a、b断开，常开触点a、c接通。〔二〕卡罗拉1.6L轿车：前乘客侧〔右前〕电动车窗不能升降，其它电动车窗工作正常。需要对电动车窗电路进展检测，确定故障部位并进展修理。〔1〕拆下前乘客侧〔右前〕车窗升降器电动机。〔2〕检查车窗升降器电动机运转情况。车窗升降器电动机运转情况。如果不符合要求，则更换车窗升降器电动机。如果符合要求，则检查车窗升降器电动机至前乘客侧车窗开关线路。车窗升降器电动机运转情况：〔3〕拔下前乘客侧车窗开关插头。用万用表电阻挡检查车窗升降器电动机至车窗开关之间线路是否断路。如果不符合要求，则修理线路。前乘客侧车窗开关插头端子前乘客侧车窗升降器电动机插头端子车窗升降器电动机与车窗开关之间导线导通性：〔4〕连接车窗升降器电动机插头、车窗开关插头。检查车窗升降器电动机是否恢复正常。如果没有，则检查前乘客侧车窗开关。〔5〕装上前乘客侧车窗升降器电动机、前乘客侧车窗开关。〔1〕拆下前乘客侧〔右前〕车窗开关。〔2〕拔下前乘客侧车窗开关插头〔H7〕。〔3〕用万用表电阻挡检查车窗开关端子之间导通性。如果不符合要求，则更换前乘客侧车窗开关。前乘客侧车窗开关端子车窗开关端子之间导通性：〔4〕翻开点火开关，用万用表电压挡检查车窗开关插头3端子〔H7〕有无电压〔蓄电池电压〕，如无电压，说明电源线路断路，应修理线路。用万用表电压挡检查车窗开关插头2端子、3端子〔H7〕与车身搭铁是否导通，如不导通，说明搭铁线路断路，应修理搭铁线。〔5〕插上前乘客侧车窗开关插头。检查前乘客侧车窗升降是否恢复正常。〔6〕装上前乘客侧车窗开关。工程考核序号工程评分工程评价标准分值得分1时间要求按规定时间完成工程作业酌情扣1-5分102质量要求选用工具恰当酌情扣1-5分103能正确排除电机故障操作错误无分204能正确排除车窗开关故障不能排除无分205及时清理工具和工作现场酌情扣1-
