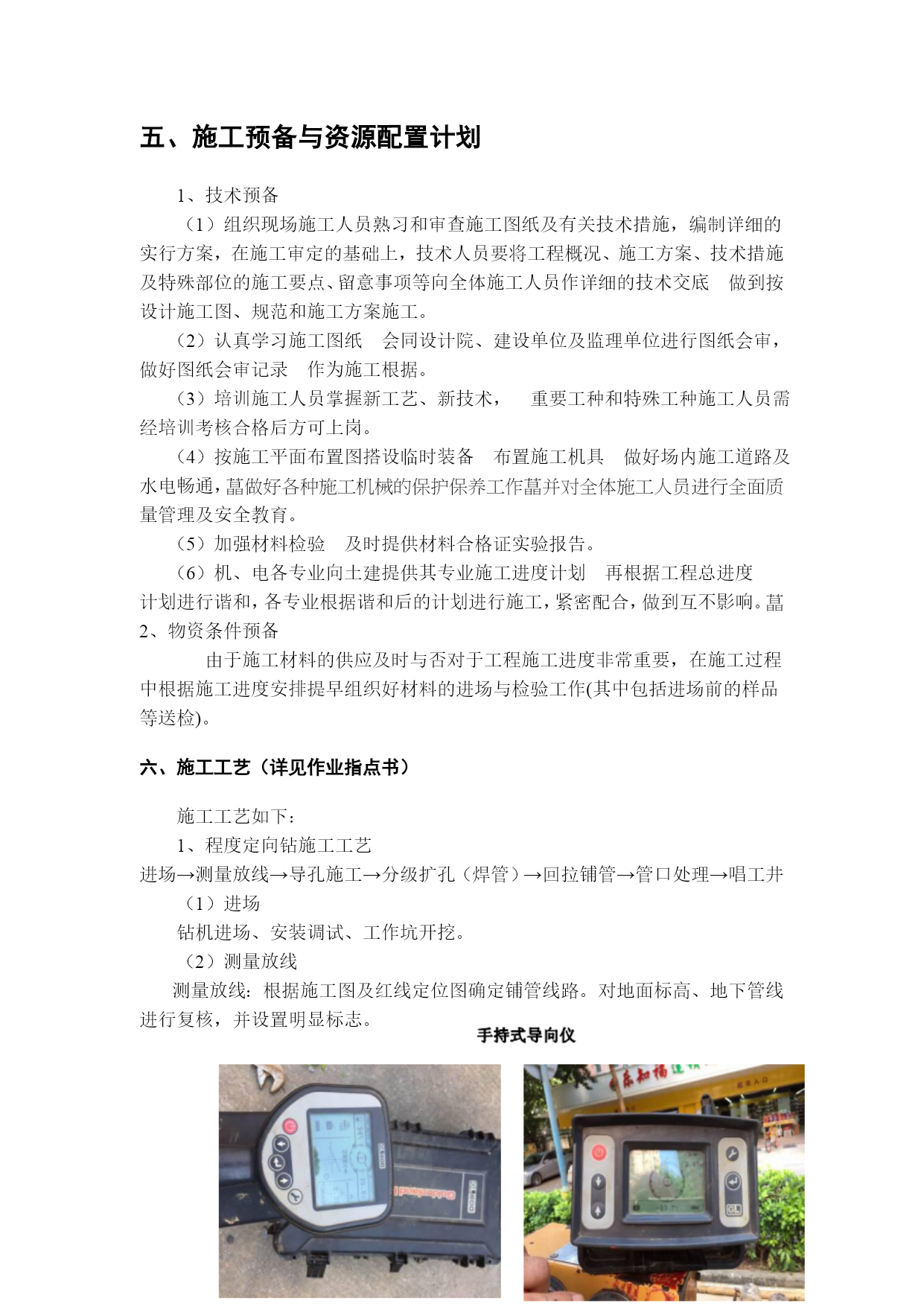

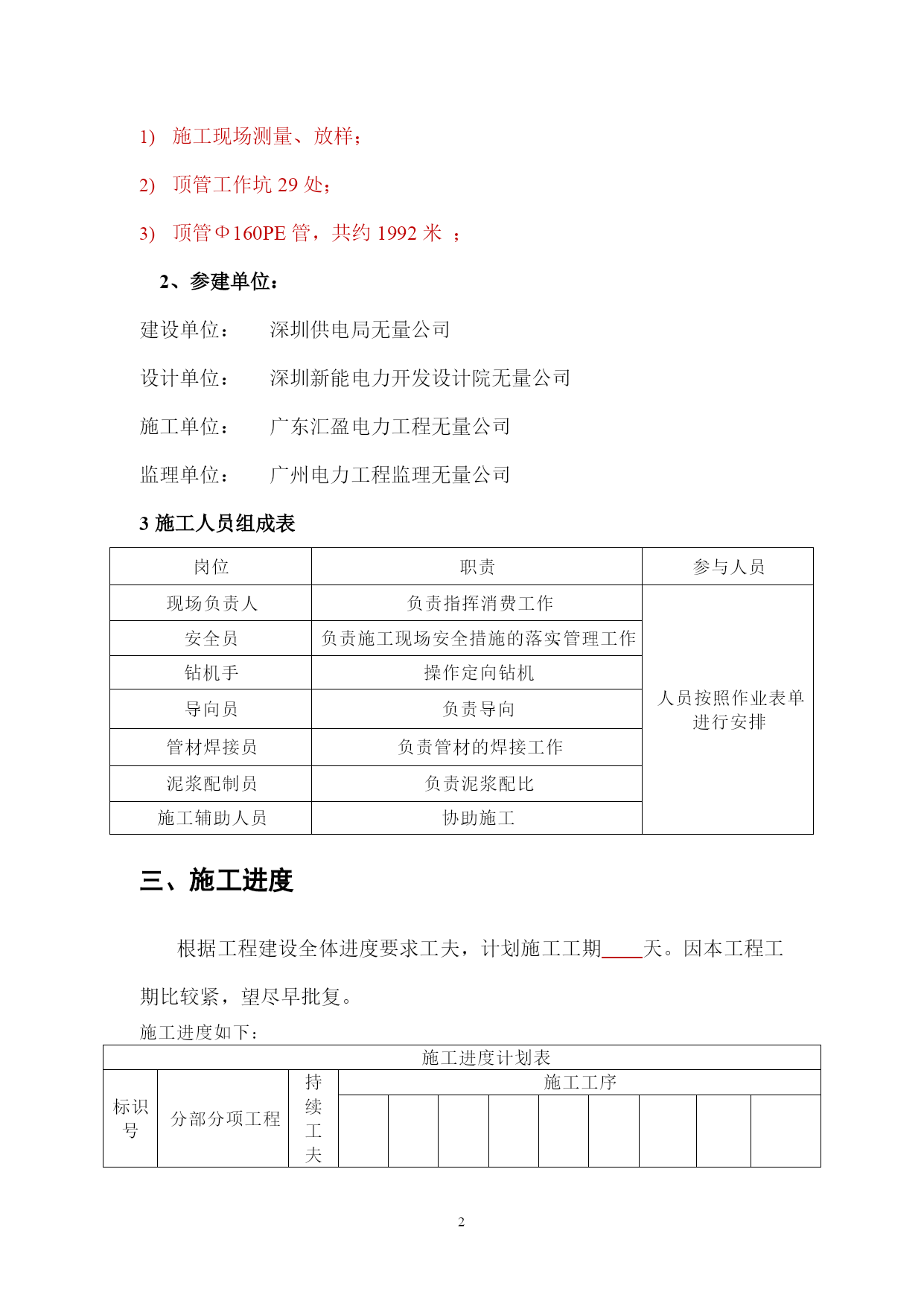

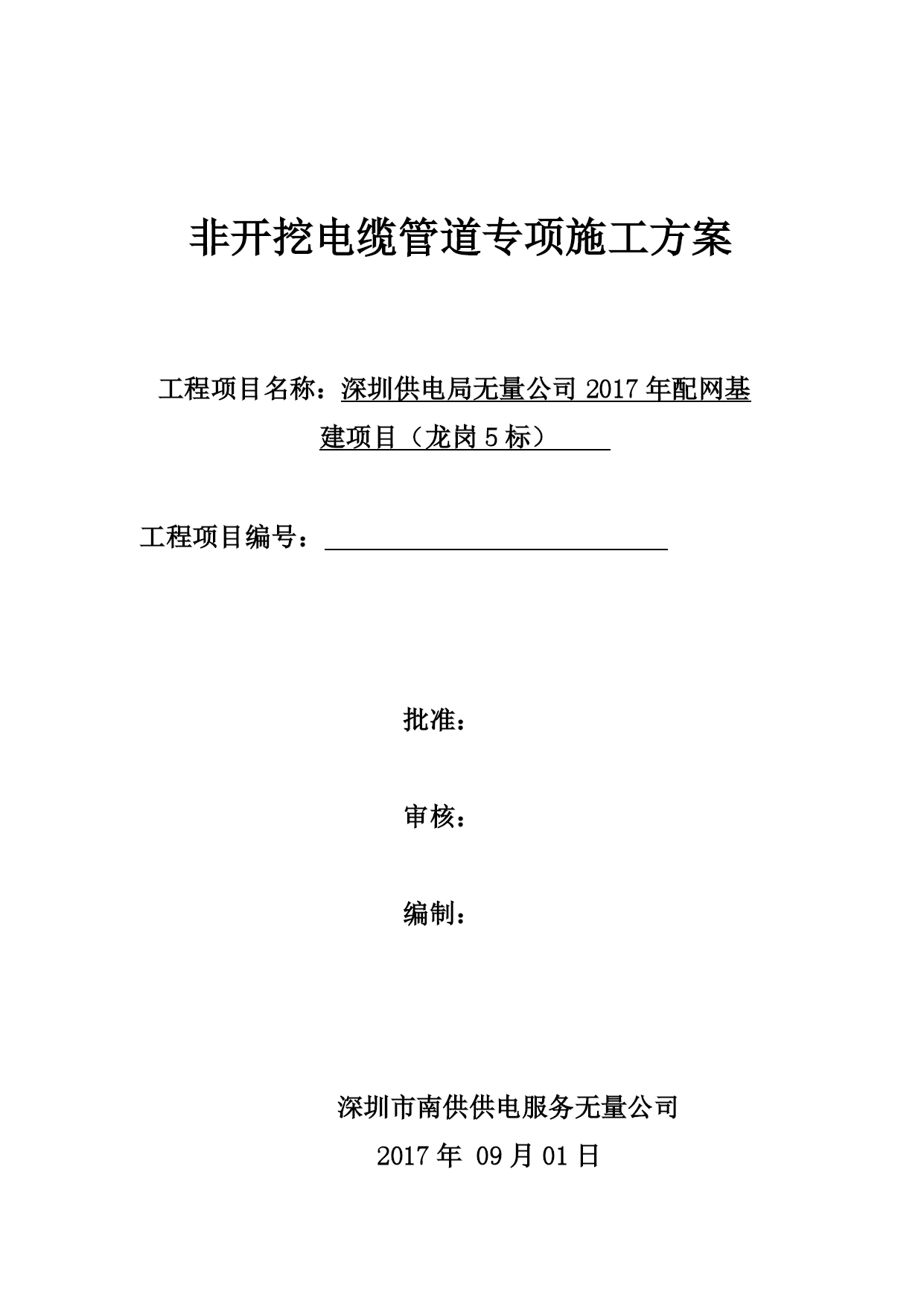

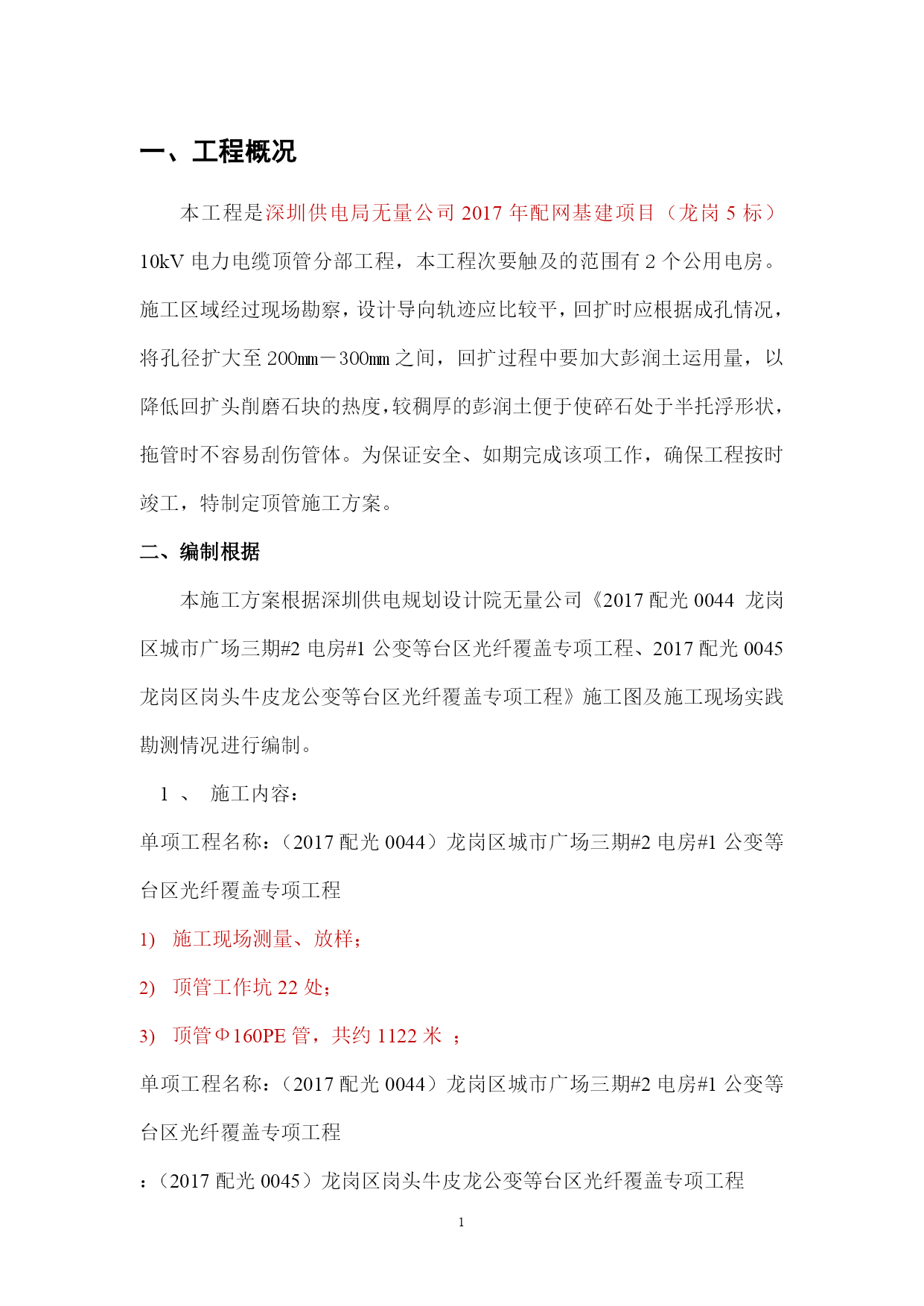

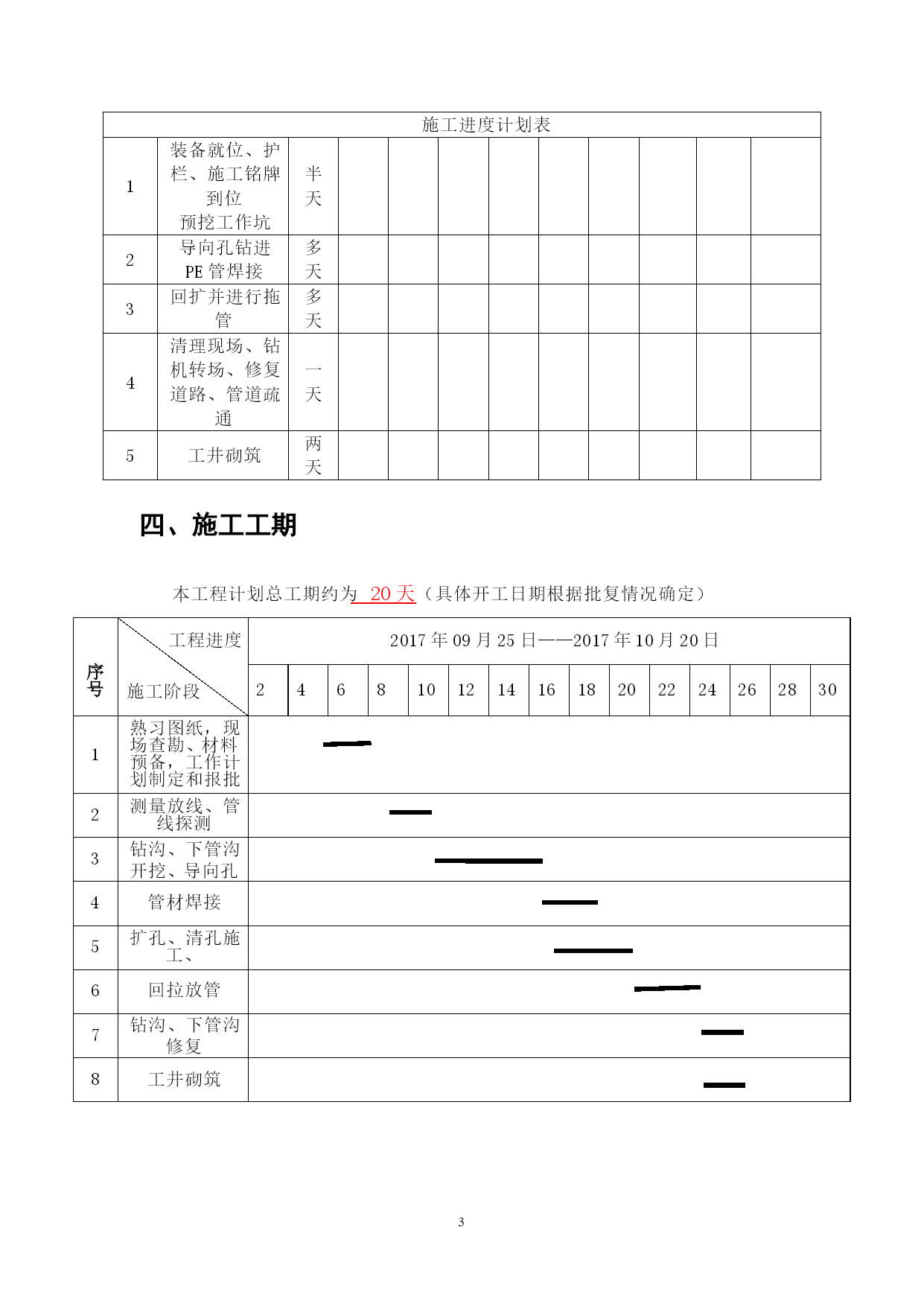

PAGE29非开挖电缆管道专项施工方案工程项目名称：深圳供电局无量公司2017年配网基建项目（龙岗5标）工程项目编号：批准：审核：编制：深圳市南供供电服务无量公司2017年09月01日一、工程概况本工程是深圳供电局无量公司2017年配网基建项目（龙岗5标）10kV电力电缆顶管分部工程，本工程次要触及的范围有2个公用电房。施工区域经过现场勘察，设计导向轨迹应比较平，回扩时应根据成孔情况，将孔径扩大至200mm－300mm之间，回扩过程中要加大彭润土运用量，以降低回扩头削磨石块的热度，较稠厚的彭润土便于使碎石处于半托浮形状，拖管时不容易刮伤管体。为保证安全、如期完成该项工作，确保工程按时竣工，特制定顶管施工方案。二、编制根据本施工方案根据深圳供电规划设计院无量公司《2017配光0044龙岗区城市广场三期#2电房#1公变等台区光纤覆盖专项工程、2017配光0045龙岗区岗头牛皮龙公变等台区光纤覆盖专项工程》施工图及施工现场实践勘测情况进行编制。1、施工内容：单项工程名称：（2017配光0044）龙岗区城市广场三期#2电房#1公变等台区光纤覆盖专项工程施工现场测量、放样；顶管工作坑22处；顶管Ф160PE管，共约1122米；单项工程名称：（2017配光0044）龙岗区城市广场三期#2电房#1公变等台区光纤覆盖专项工程：（2017配光0045）龙岗区岗头牛皮龙公变等台区光纤覆盖专项工程施工现场测量、放样；顶管工作坑29处；顶管Ф160PE管，共约1992米；2、参建单位：建设单位：深圳供电局无量公司设计单位：深圳新能电力开发设计院无量公司施工单位：广东汇盈电力工程无量公司监理单位：广州电力工程监理无量公司3施工人员组成表岗位职责参与人员现场负责人负责指挥消费工作人员按照作业表单进行安排安全员负责施工现场安全措施的落实、管理工作钻机手操作定向钻机导向员负责导向管材焊接员负责管材的焊接工作泥浆配制员负责泥浆配比施工辅助人员协助施工施工进度根据工程建设全体进度要求工夫，计划施工工期天。因本工程工期比较紧，望尽早批复。施工进度如下：施工进度计划表标识号分部分项工程持续工夫施工工序1装备就位、护栏、施工铭牌到位预挖工作坑半天2导向孔钻进PE管焊接多天3回扩并进行拖管多天4清理现场、钻机转场、修复道路、管道疏通一天5工井砌筑两天四、施工工期本工程计划总工期约为20天（具体开工日期根据批复情况确定）序号工程进度施工阶段2017年09月25日——2017年10月20日246810121416182022242628301熟习图纸，现场查勘、材料预备，工作计划制定和报批2测量放线、管线探测3钻沟、下管沟开挖、导向孔施工4管材焊接5扩孔、清孔施工、6回拉放管7钻沟、下管沟修复8工井砌筑五、施工预备与资源配置计划1、技术预备（1）组织现场施工人员熟习和审查施工图纸及有关技术措施，编制详细的实行方案，在施工审定的基础上，技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、留意事项等向全体施工人员作详细的技术交底做到按设计施工图、规范和施工方案施工。（2）认真学习施工图纸会同设计院、建设单位及监理单位进行图纸会审，做好图纸会审记录作为施工根据。（3）培训施工人员掌握新工艺、新技术，重要工种和特殊工种施工人员需经培训考核合格后方可上岗。（4）按施工平面布置图搭设临时装备布置施工机具做好场内施工道路及水电畅通，做好各种施工机械的保护保养工作并对全体施工人员进行全面质量管理及安全教育。（5）加强材料检验及时提供材料合格证实验报告。（6）机、电各专业向土建提供其专业施工进度计划再根据工程总进度计划进行谐和，各专业根据谐和后的计划进行施工，紧密配合，做到互不影响。2、物资条件预备由于施工材料的供应及时与否对于工程施工进度非常重要，在施工过程中根据施工进度安排提早组织好材料的进场与检验工作(其中包括进场前的样品等送检)。六、施工工艺（详见作业指点书）施工工艺如下：1、程度定向钻施工工艺进场→测量放线→导孔施工→分级扩孔（焊管）→回拉铺管→管口处理→唱工井（1）进场钻机进场、安装调试、工作坑开挖。（2）测量放线测量放线：根据施工图及红线定位图确定铺管线路。对地面标高、地下管线进行复核，并设置明显标志。（3）导孔施工导孔施工是穿越施工的最重要阶段，它决定了铺设管线的毕竟地位。根据设计方案，利用导向测量仪进行导向孔施工，钻进中做到多测多量，确保导孔各点达到设计要求。如果钻孔的一部分超出误差范围，应抽回钻杆，重新进行偏斜部分的钻进。当出口地位满足
