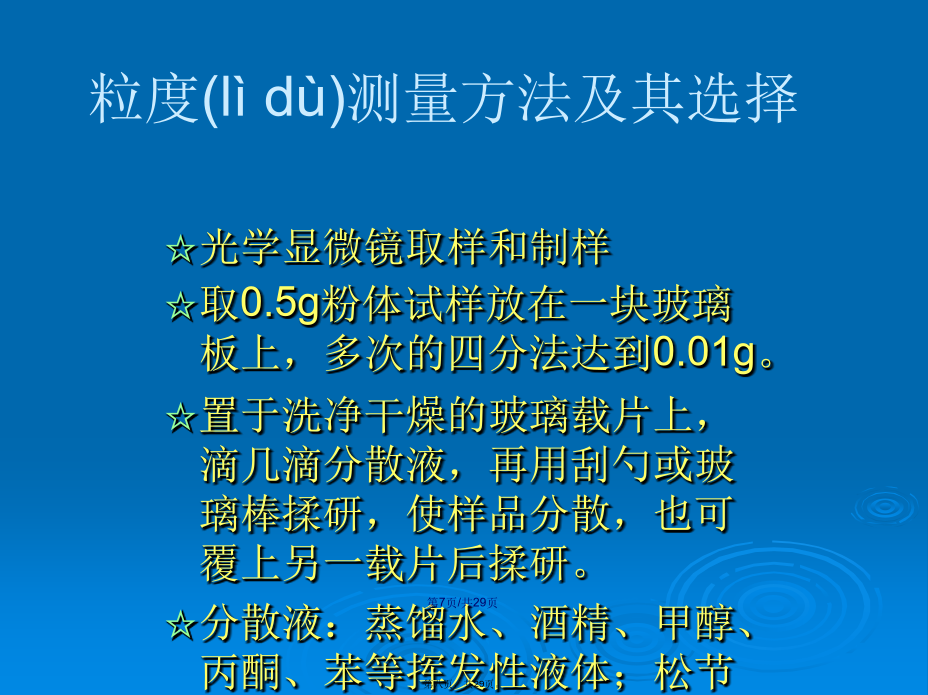

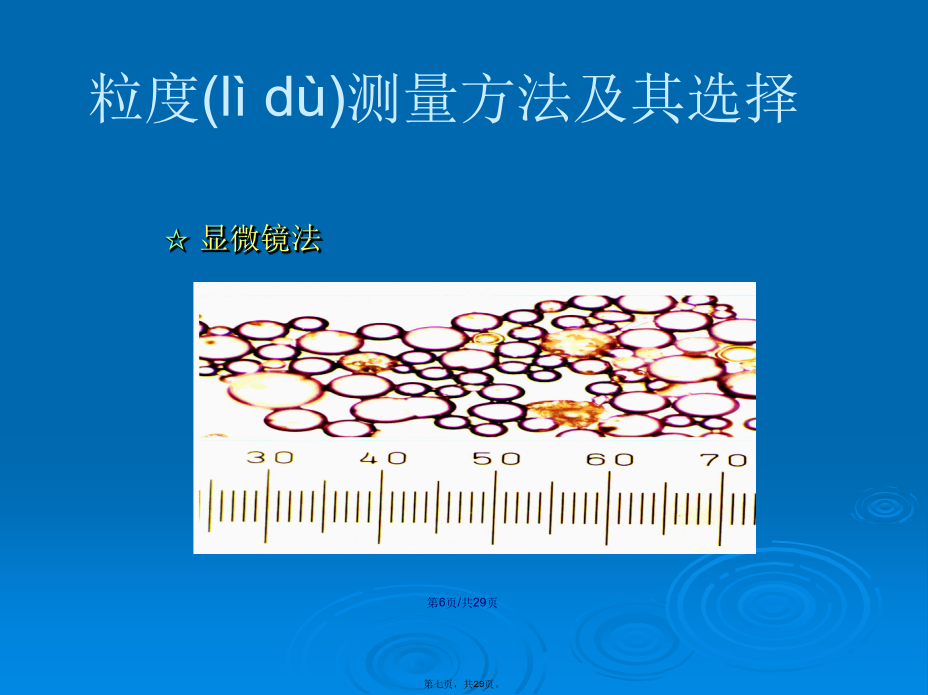

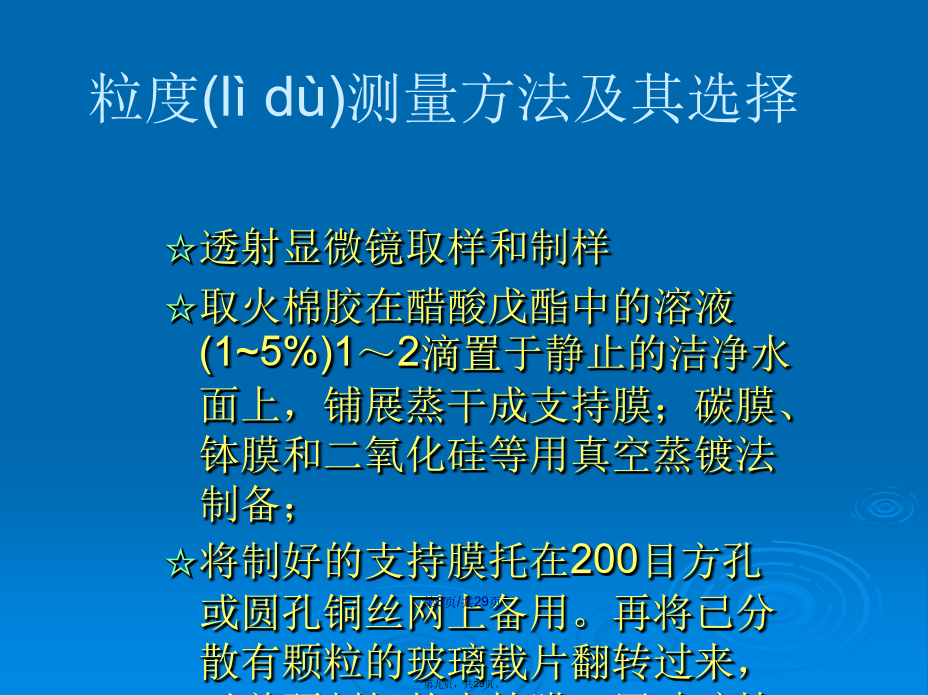

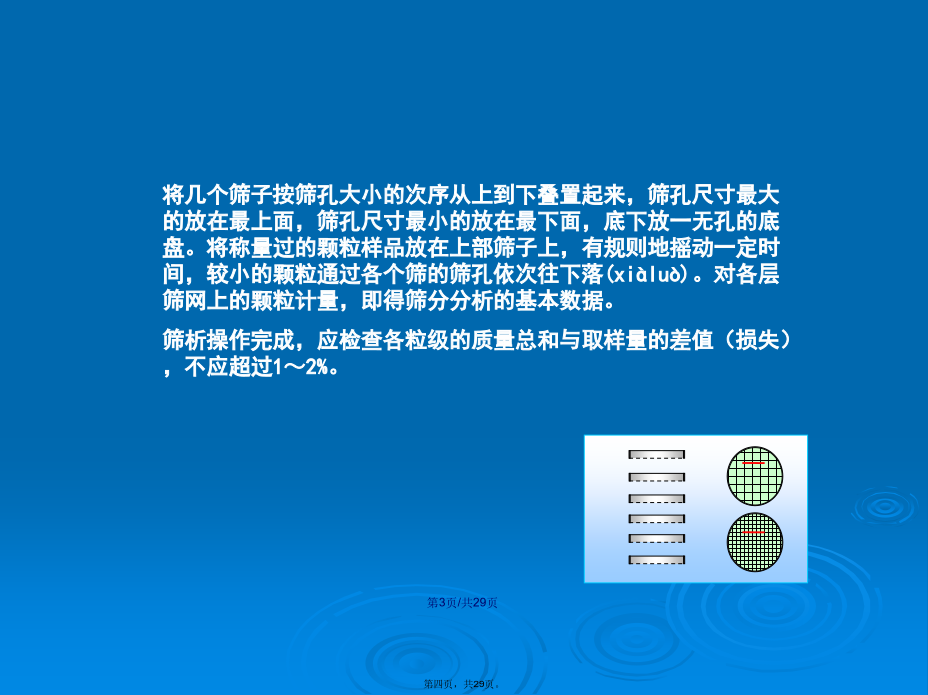

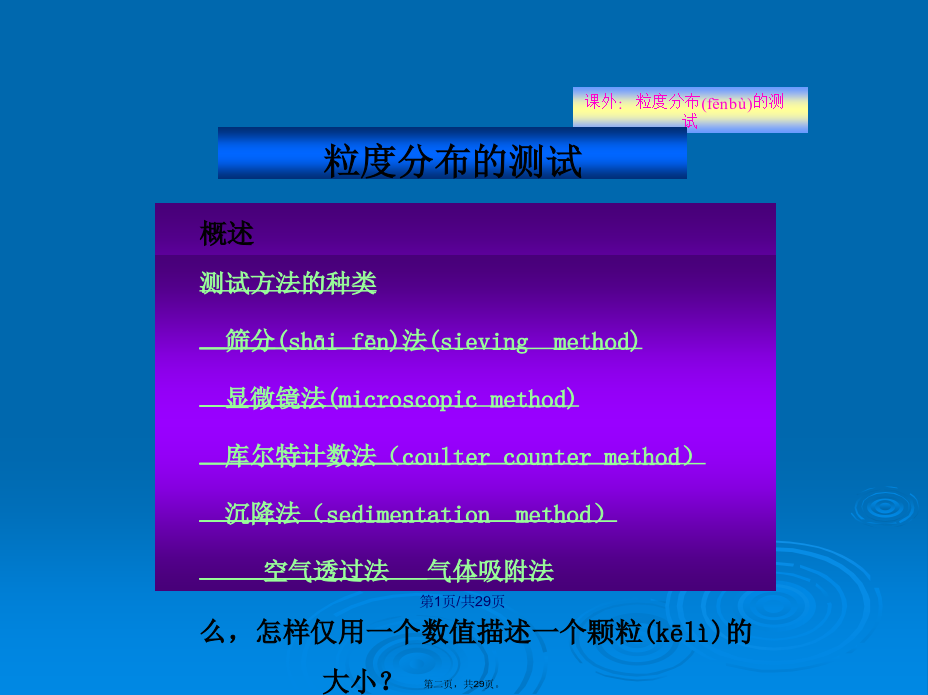

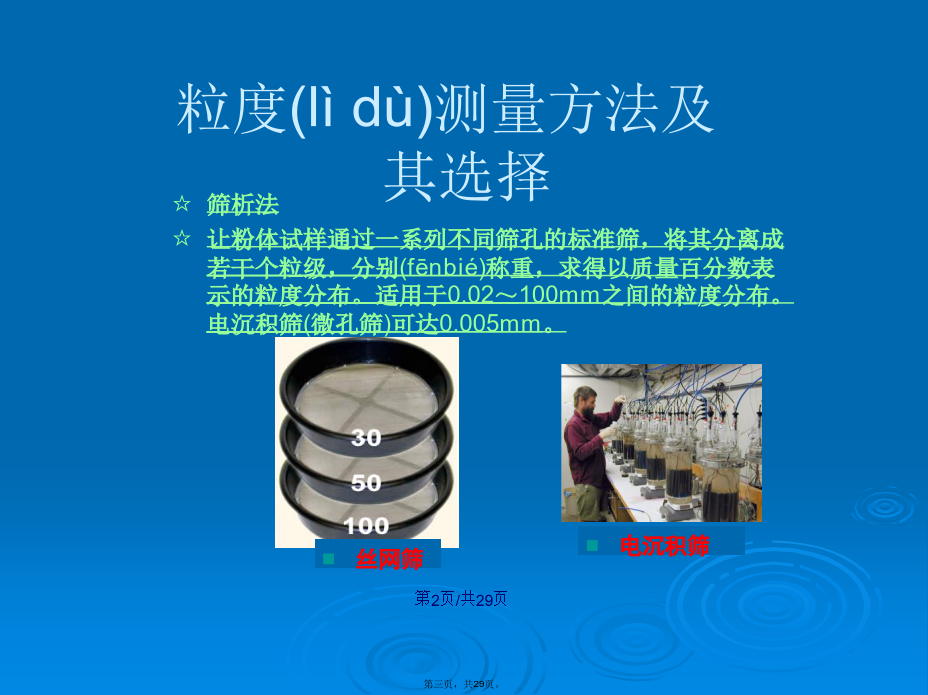

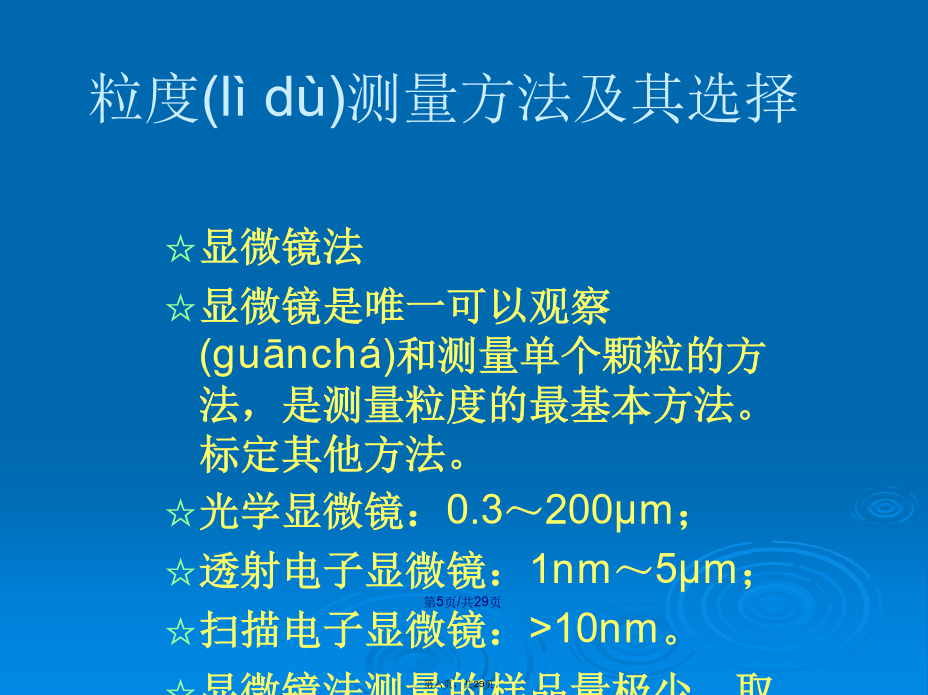

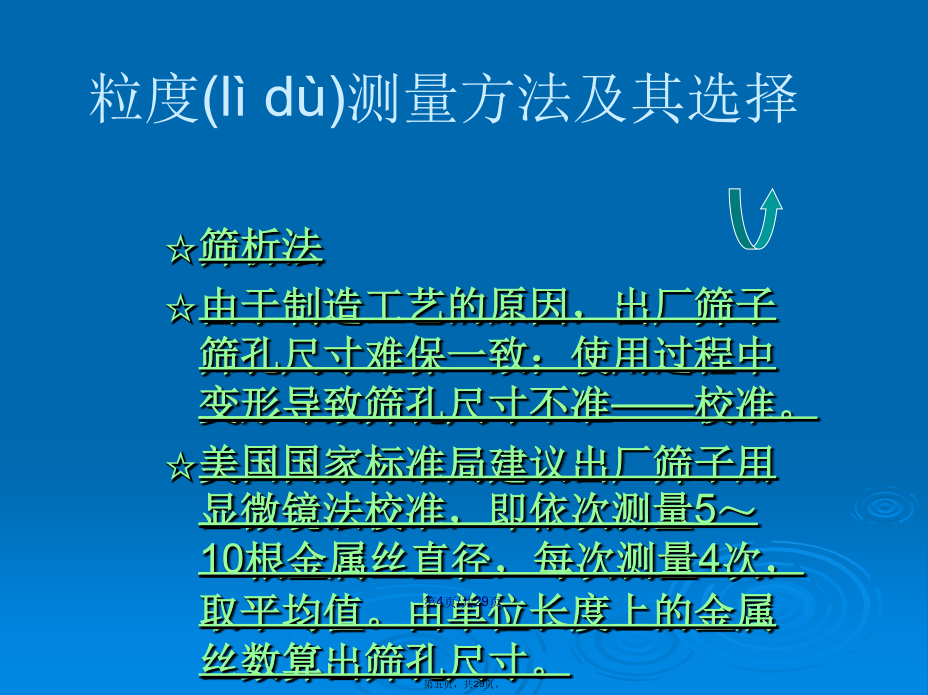

粒度(lìdù)分布的测试概述由于颗粒(kēlì)的形状多为不规则体，因此用一个数值去描述一个三维几何体的大小是不可能的。对于一个形状极其复杂的颗粒(kēlì)来说，用一个数值去直接描述它们的大小就更不可能了。那么，怎样仅用一个数值描述一个颗粒(kēlì)的大小？这是粒度测试的基本问题。取样方法粒度(lìdù)测量方法及其选择将几个筛子按筛孔大小的次序从上到下叠置起来，筛孔尺寸最大的放在最上面，筛孔尺寸最小的放在最下面，底下放一无孔的底盘。将称量过的颗粒样品放在上部筛子上，有规则地摇动一定时间，较小的颗粒通过各个筛的筛孔依次往下落(xiàluò)。对各层筛网上的颗粒计量，即得筛分分析的基本数据。筛析操作完成，应检查各粒级的质量总和与取样量的差值（损失），不应超过1～2%。粒度(lìdù)测量方法及其选择粒度(lìdù)测量方法及其选择粒度(lìdù)测量方法及其选择粒度(lìdù)测量方法及其选择粒度(lìdù)测量方法及其选择粒度(lìdù)测量方法及其选择粒度(lìdù)测量方法及其选择粒度(lìdù)测量方法及其选择粒度(lìdù)测量方法及其选择重力沉降法特点：适合测量不大(<50m)不小(>1m)的粒子。例如，Al2O3，10m粒子下降1cm大约一分钟；1m粒子下降1cm则需要2小时离心(líxīn)沉降法特点：与重力沉降法相比，离心(líxīn)沉降时间减小。可测小粒径粒子，粒子尺寸下限一般为0.1m两种沉降法都只能测相同密度的粒子；重复性好。//1.1.4粒度分布(fēnbù)的测试测量方法的选择对于(duìyú)同一种样品，不同方法测量的结果不同。这是由于测量或计算的D的定义本来就不同，或是分散状态不同应根据数据的应用场合来选择。气相反应的催化剂——气体吸附法测量比表面积造滤板的粉末材料——透过法测比表面积感光底片用卤化银溶胶颗粒大小——光学法水文地质学中砂石的沉降——沉降法根据粒度性质数据的用途和所测样品的粒度范围选择根据被测颗粒本身存在的形式特点选择准确度和精密度，常规、非常规测试，仪器价格……概述颗粒的形状是描述颗粒几何特征的重要参数，与颗粒的大小具有同等重要的作用。颗粒的大小——粒径只是在一维空间中描述颗粒的几何特征，而颗粒的形状则是指颗粒在平面上的投影轮廓（二维）或表面（三维）上各点所构成的图象。粉体的流动性、压缩性能等力学特性，与颗粒的形状有着密切的联系。根据粉体用途(yòngtú)的不同，对颗粒形状的要求也不同。1、薄片状颗粒的表面固着力强，反光效果好。2、实际粉体颗粒的形状千差万别，几乎不可能用某一种方法定量、完整地描述。3、在工程中，必须对颗粒的形状进行定量的描述。定量地描述颗粒形状的方法，大致可以分为二种。一种是用一组数来表示，而根据这一组数据可以再现颗粒的形状；另一种是用一个数来表示，利用颗粒的各种尺寸以及表面积、体积之间的关系(guānxì)或与某一基准相比较，从不同的角度来表示颗粒的形状。为此，我们用某个量的数值来表征颗粒的形状，这些量可统称为形状因子。各种不同意义和名称的形状因子都是一种无量(wúliàng)纲的量，其数值与颗粒的形状有关，可以在一定程度上表征颗粒形状对于标准形状（球形）的偏离。很多形状因子是颗粒的不同粒度的无量(wúliàng)纲组合，其中不少是两种粒度之比。形状系数粒径相同的颗粒，形状不相同，其表面积、体积也相同，因此，颗粒的表面积、体积与其粒径之间的数量关系，在一定的程度(chéngdù)上可以反映颗粒的形状。另外，颗粒的表面积、体积是与某一特征尺寸（粒径）的平方、立方成正比的，这个比例系数就可定义为颗粒的形状系数。注意：①粒径的定义和粒径的测量方法②单个颗粒的形状系数与整个颗粒群的形状系数的区别。③形状系数为一个修正系数，用来衡量实际颗粒与球形颗粒不一致的程度(chéngdù)。设颗粒的粒径为Dp,定义(dìngyì)：颗粒的表面积S=φsDp2；颗粒的体积V=φVDp3，则比表面积形状系数颗粒形状1均齐度均齐度又称为(chēnɡwéi)比率，是利用颗粒的三轴径l、b、t而导出的最简单的形状指数。长短度=长径/短径=l/b（≥1）扁平度=短径/高度=b/t（≥1）Zingg指数F=长短度/扁平度=lt/b24球形度球形度ψ表示颗粒接近于球体的程度，其定义为：ψ=（与颗粒体积(tǐjī)相等的球体的表面积）/（颗粒的表面积）（≤1）对于形状不规则的颗粒，由于其表面积、体积(tǐjī)的测量非常困难，故常采用实用球形度ψw，其定义为：ψw=(与颗粒投影面积相等的圆的直径)/(颗粒投影的最小外接圆的直径)（≤1）球形度常用于讨论颗粒的流动性。粗糙度系数
