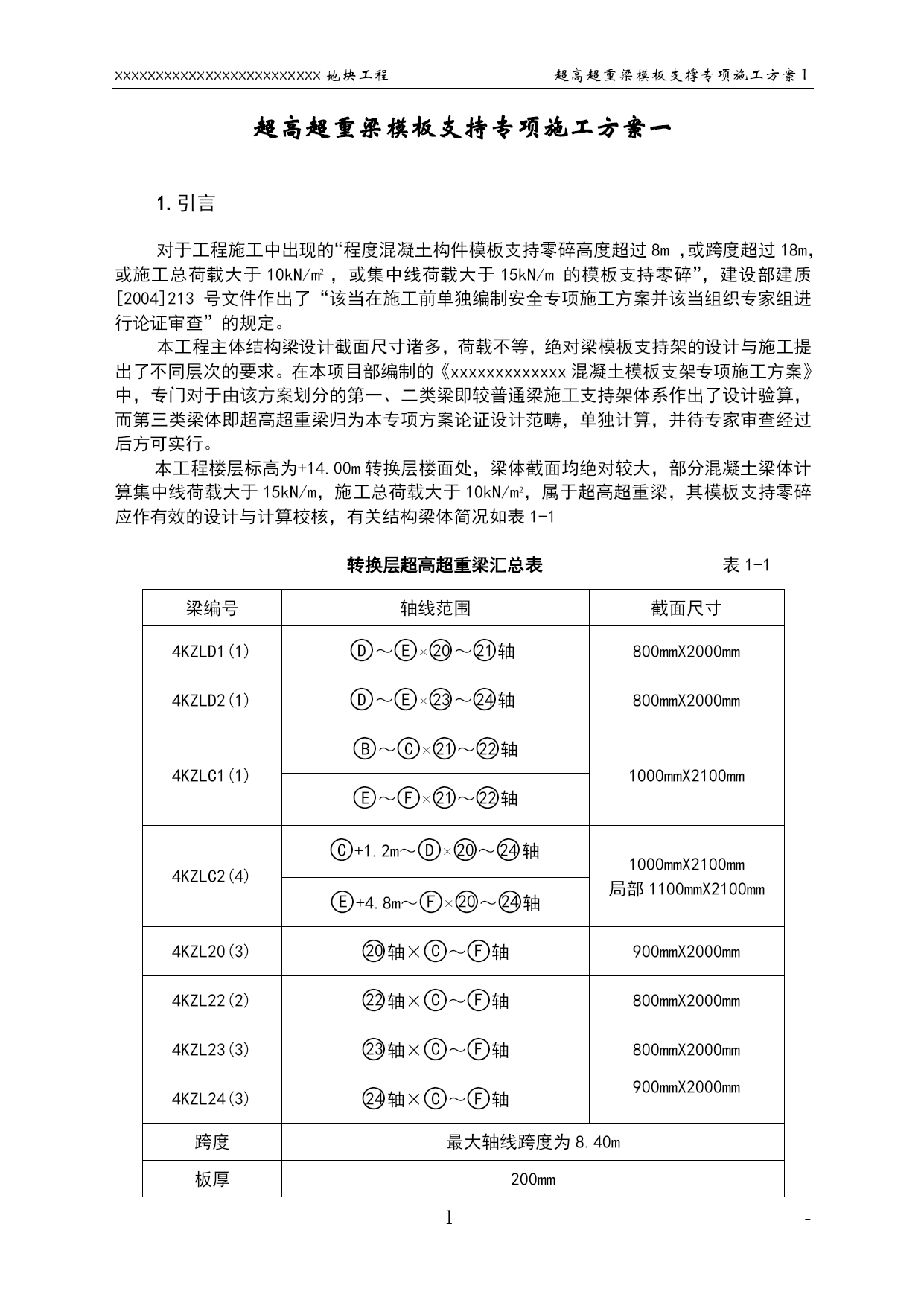

xxxxxxxxxxxxxxxxxxxxxxxxx地块工程超高超重梁模板支撑专项施工方案1PAGE-PAGE19超高超重梁模板支持专项施工方案一1.引言对于工程施工中出现的“程度混凝土构件模板支持零碎高度超过8m，或跨度超过18m，或施工总荷载大于10kN/m2，或集中线荷载大于15kN/m的模板支持零碎”，建设部建质[2004]213号文件作出了“该当在施工前单独编制安全专项施工方案并该当组织专家组进行论证审查”的规定。本工程主体结构梁设计截面尺寸诸多，荷载不等，绝对梁模板支持架的设计与施工提出了不同层次的要求。在本项目部编制的《xxxxxxxxxxxxx混凝土模板支架专项施工方案》中，专门对于由该方案划分的第一、二类梁即较普通梁施工支持架体系作出了设计验算，而第三类梁体即超高超重梁归为本专项方案论证设计范畴，单独计算，并待专家审查经过后方可实行。本工程楼层标高为+14.00m转换层楼面处，梁体截面均绝对较大，部分混凝土梁体计算集中线荷载大于15kN/m，施工总荷载大于10kN/m2，属于超高超重梁，其模板支持零碎应作有效的设计与计算校核，有关结构梁体简况如表1-1转换层超高超重梁汇总表表1-1梁编号轴线范围截面尺寸4KZLD1(1)eq\o\ac(○,D)～eq\o\ac(○,E)×eq\o\ac(○,20)～eq\o\ac(○,21)轴800mmX2000mm4KZLD2(1)eq\o\ac(○,D)～eq\o\ac(○,E)×eq\o\ac(○,23)～eq\o\ac(○,24)轴800mmX2000mm4KZLC1(1)eq\o\ac(○,B)～eq\o\ac(○,C)×eq\o\ac(○,21)～eq\o\ac(○,22)轴1000mmX2100mmeq\o\ac(○,E)～eq\o\ac(○,F)×eq\o\ac(○,21)～eq\o\ac(○,22)轴4KZLC2(4)eq\o\ac(○,C)+1.2m～eq\o\ac(○,D)×eq\o\ac(○,20)～eq\o\ac(○,24)轴1000mmX2100mm局部1100mmX2100mmeq\o\ac(○,E)+4.8m～eq\o\ac(○,F)×eq\o\ac(○,20)～eq\o\ac(○,24)轴4KZL20(3)eq\o\ac(○,20)轴×eq\o\ac(○,C)～eq\o\ac(○,F)轴900mmX2000mm4KZL22(2)eq\o\ac(○,22)轴×eq\o\ac(○,C)～eq\o\ac(○,F)轴800mmX2000mm4KZL23(3)eq\o\ac(○,23)轴×eq\o\ac(○,C)～eq\o\ac(○,F)轴800mmX2000mm4KZL24(3)eq\o\ac(○,24)轴×eq\o\ac(○,C)～eq\o\ac(○,F)轴900mmX2000mm跨度最大轴线跨度为8.40m板厚200mm层高5.05m本方案将以上述梁体作研讨分析对象。2.方案设计本专题方案编制履行方远建设集团股份无量公司企业标准FY－QB02－2005《超高超重梁模板支持施工工法》，根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001），参考《建筑施工手册》第四版、《施工技术》2003年2期刊登的北京中建建筑科学技术研讨院杜荣军编写的《扣件式钢管脚手架的设计安全度和施工安全管理》及《施工技术》2002年3期刊登的《扣件式钢管模板高支持架的设计和运用安全》。设计全体思绪是以工字钢支承梁底横向木龙骨，工字钢底面直接搁置在扣件式钢管架立杆顶端的特制可调支托上，使扣件式钢管脚手架支持立杆处于轴心受压形状。根据荷载情况，计算立杆的强度和不变性，得到扣件式钢管支持架的纵、横间距和步距。在此基础上采用必要的构造措施，可解决在超高超限梁模板支持零碎中采用型钢组和扣件式钢管支持架的安全成绩。避免了因“采用钢柱、钢托架或钢管门型架支持体系”增大投资效应，也解决了作业层因不熟习新支持体系而易产生不安全要素的弊端。具体设计结果参数如下：混凝土梁底、侧面板采用15mm厚度模板，模板下为直接支承模板的小龙骨即小楞，材质：油松，其宽×高=60mm×80mm，HYPERLINK"mailto:间距一致为@250mm"间距一致为@250mm，平行于梁截面搁置；小楞下部为10号工字钢即大楞垂直梁截面设置，其下为下口植入Ф48×3.5mm钢管立杆的可调顶托。平行于梁截面方向钢管立杆立杆数量间
