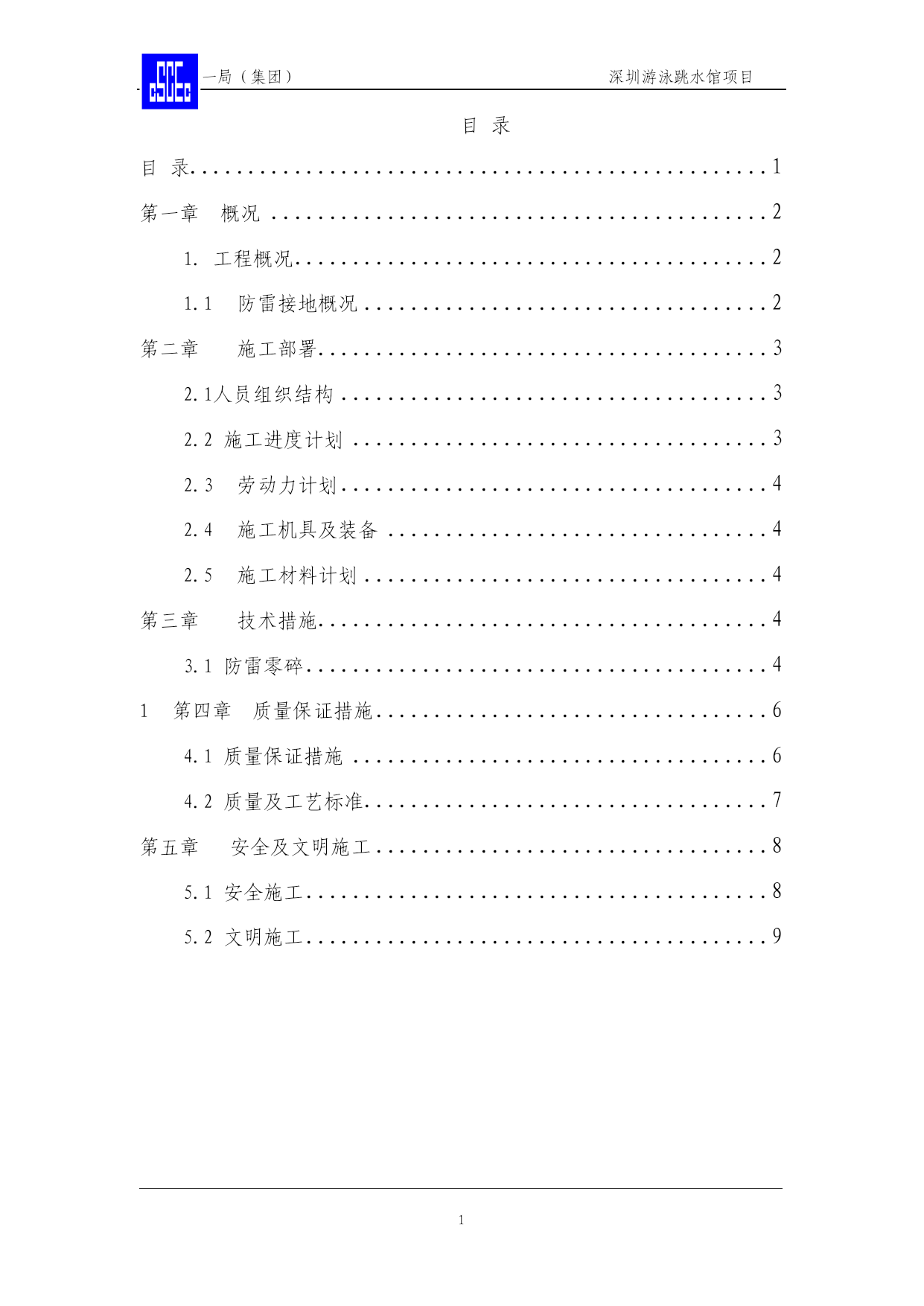

中建一局（集团）深圳游泳跳水馆项目PAGE10目录TOC\o"1-2"\h\zHYPERLINK\l"_Toc509479217"目录PAGEREF_Toc509479217\h1HYPERLINK\l"_Toc509479218"第一章概况PAGEREF_Toc509479218\h2HYPERLINK\l"_Toc509479219"1.工程概况PAGEREF_Toc509479219\h2HYPERLINK\l"_Toc509479220"1.1防雷接地概况PAGEREF_Toc509479220\h2HYPERLINK\l"_Toc509479221"第二章施工部署PAGEREF_Toc509479221\h3HYPERLINK\l"_Toc509479222"2.1人员组织结构PAGEREF_Toc509479222\h3HYPERLINK\l"_Toc509479223"2.2施工进度计划PAGEREF_Toc509479223\h3HYPERLINK\l"_Toc509479224"2.3劳动力计划PAGEREF_Toc509479224\h4HYPERLINK\l"_Toc509479225"2.4施工机具及装备PAGEREF_Toc509479225\h4HYPERLINK\l"_Toc509479226"2.5施工材料计划PAGEREF_Toc509479226\h4HYPERLINK\l"_Toc509479227"第三章技术措施PAGEREF_Toc509479227\h4HYPERLINK\l"_Toc509479228"3.1防雷零碎PAGEREF_Toc509479228\h4HYPERLINK\l"_Toc509479229"1第四章质量保证措施PAGEREF_Toc509479229\h6HYPERLINK\l"_Toc509479230"4.1质量保证措施PAGEREF_Toc509479230\h6HYPERLINK\l"_Toc509479231"4.2质量及工艺标准PAGEREF_Toc509479231\h7HYPERLINK\l"_Toc509479232"第五章安全及文明施工PAGEREF_Toc509479232\h8HYPERLINK\l"_Toc509479233"5.1安全施工PAGEREF_Toc509479233\h8HYPERLINK\l"_Toc509479234"5.2文明施工PAGEREF_Toc509479234\h9第一章概况1.工程概况深圳游泳跳水馆工程由深圳市体育发展中心投资，澳大利亚考克斯利查生建筑及城市规划顾问公司概念设计，华森建筑与工程设计顾问无量公司设计，海富监理公司监理。工程建于深圳体育中心用地红线范围内西南部，临中心广场，东与深圳体育馆绝对，北临田径练习场和运动场，西临中成大厦（深圳体育发展中心办公楼），南临笋岗路。游泳跳水馆分两部分：Ⅰ段：游泳跳水馆（内设跳水池，比赛池，训练池和训练厅，观众席等），Ⅱ段：水上文娱中心（设有冲浪池，室内外戏水池，室内外水滑梯，壁球房等）。本工程总建筑面积：41557M2，其中Ⅰ段面积为33491M2（地下部分为局部二层，总面积14245M2；地上部分局部四层，总面积19246M2），Ⅱ段面积为8066M2（地下部分为地下一层，面积1845M2，地上部分为局部二层，面积6221M2）。本工程结构方式：Ⅰ段为独立基础加构造筏板，地下及地上三层为框架结构，屋盖为索-架结构。Ⅱ段为沉井灌注桩基础，屋盖为索-架结构。防雷接地概况本建筑属第二类防雷建筑物，按此类建筑物的防雷要求设置防雷装备。利用建筑物的金属构件及钢筋混凝土结构中的钢筋作为防雷接地安装。利用本建筑金属屋面及屋面上的金属屋架做接闪器，利用建筑物周围柱子内的主钢筋做为引下线，基础内钢筋网做为自然接地体，并用φ12MM镀锌圆钢与金属屋面接闪器相连。将进出建筑物的一切金属管道就近与防雷接地安装相连，将竖直敷设的金属管道及金属物的顶端和底端与防雷安装相连，屋顶上装设的霓虹灯和风机等电气装备的电源线路穿钢管保护，此钢管一端与用电装备的外壳或保护罩相连，并就近接于防雷安装，另一端与配电箱的外壳相连。高压配电零碎为中性点不接地零碎，电力变压器的低压侧为中性点直接接地零碎，要求一切电气安装的金属外壳及变乱情况下可能带电的金属体实
