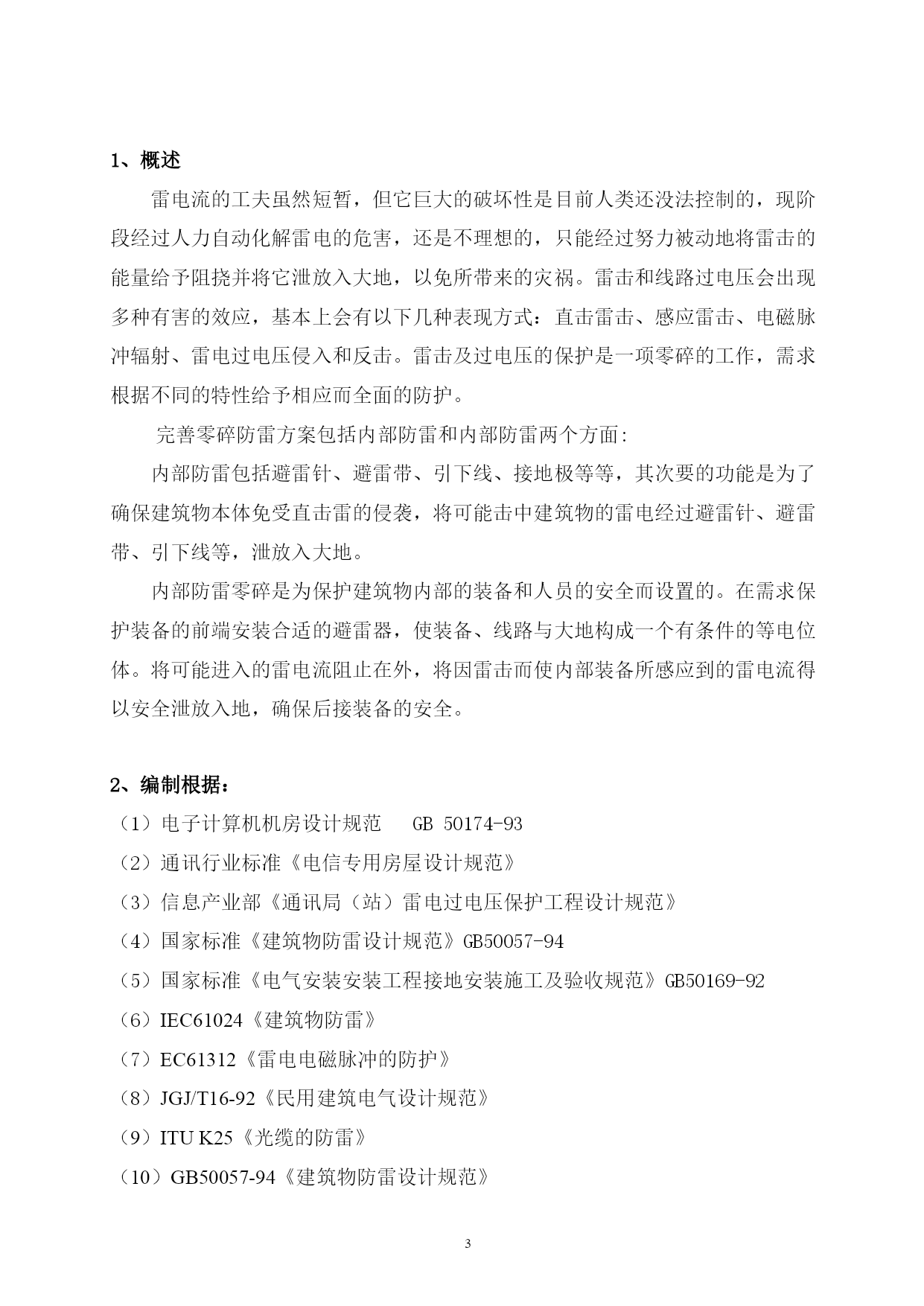

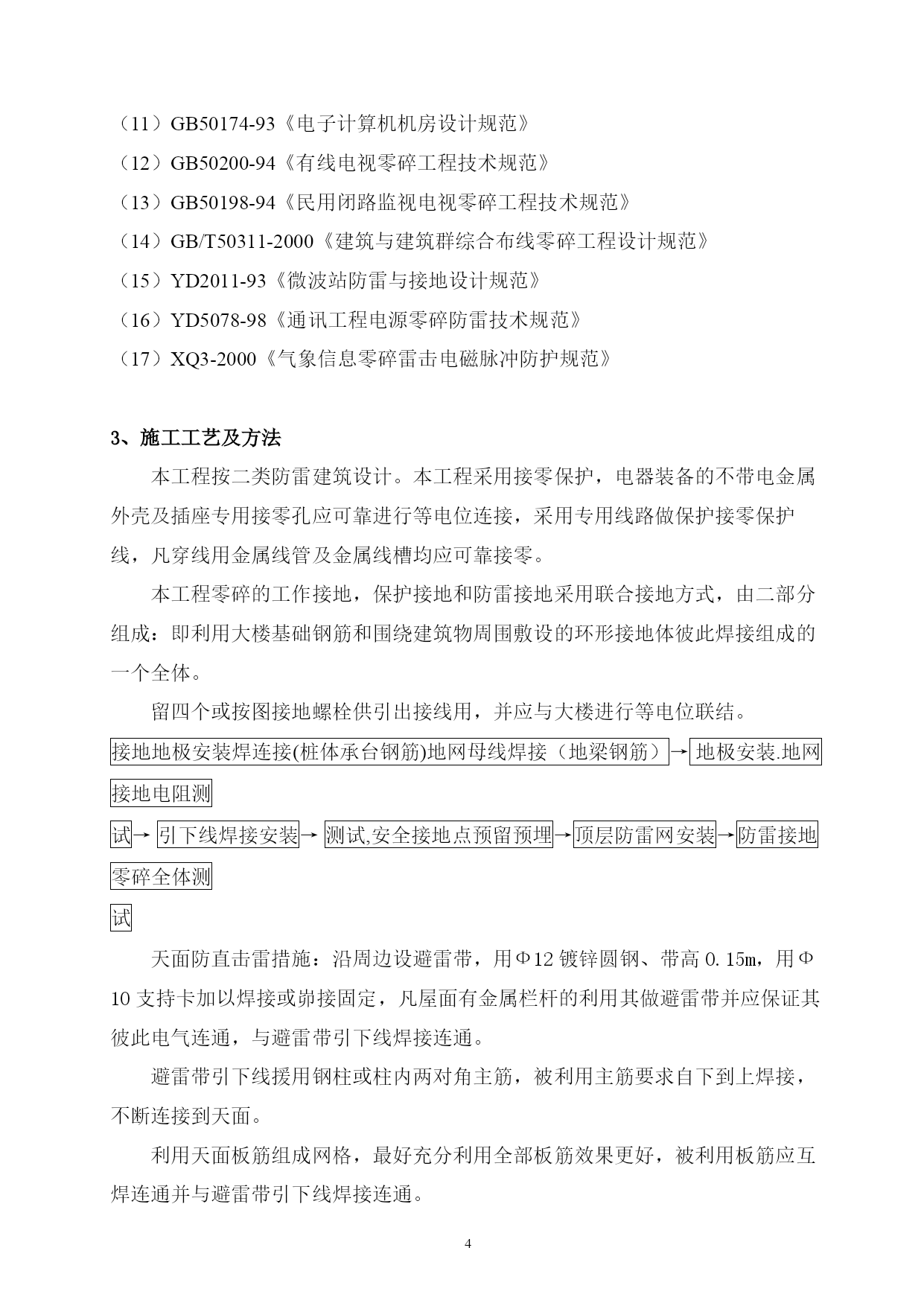

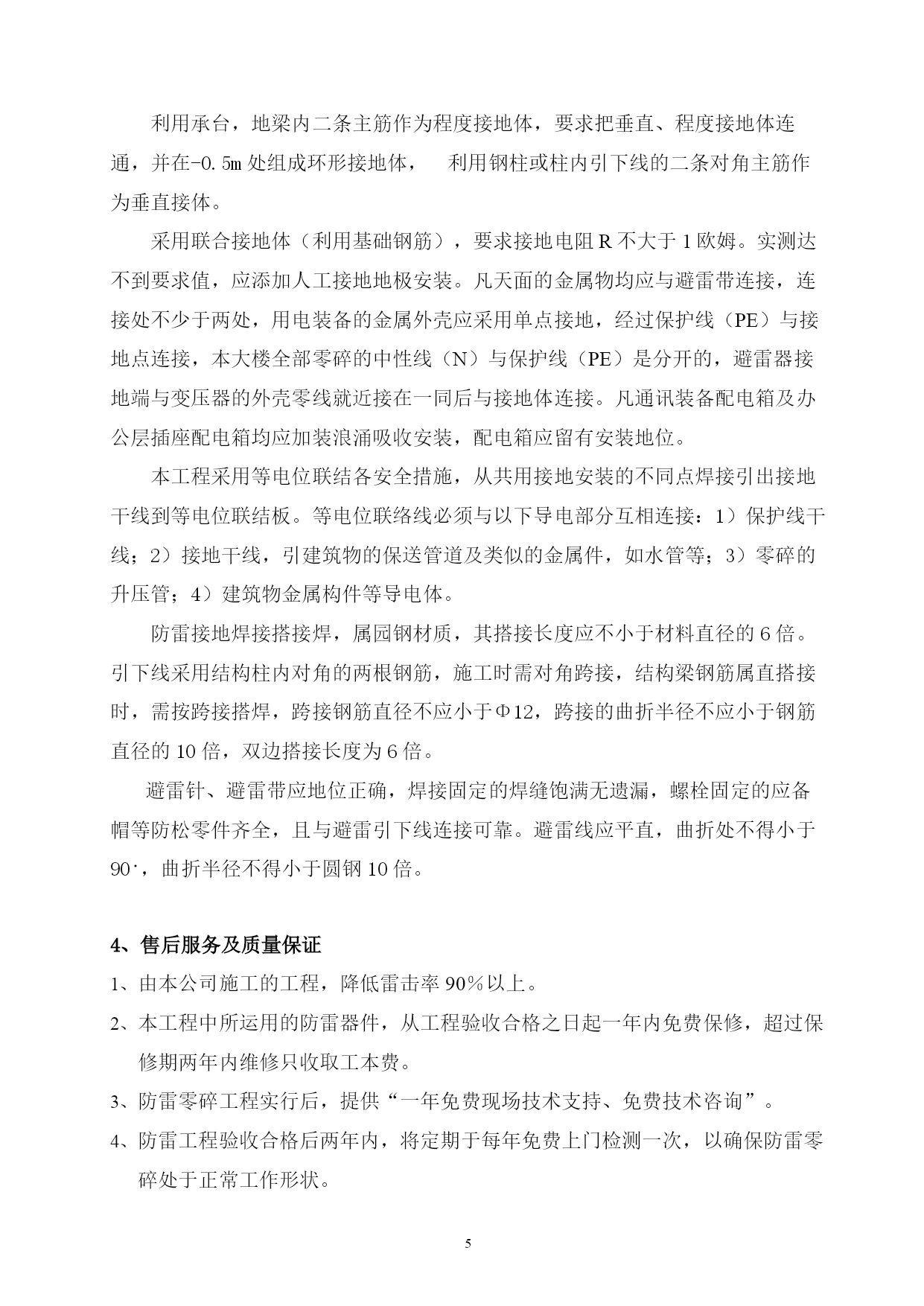

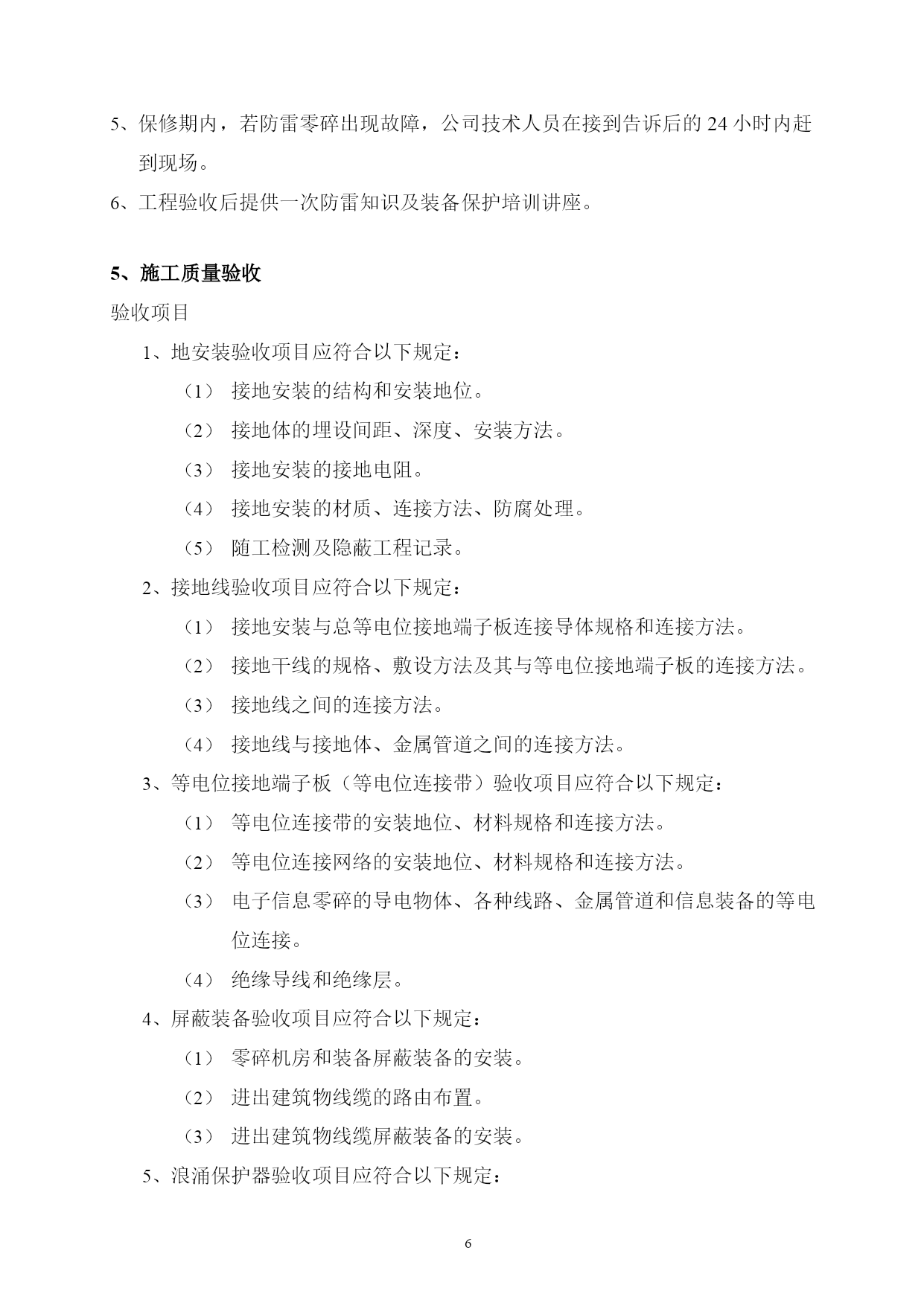

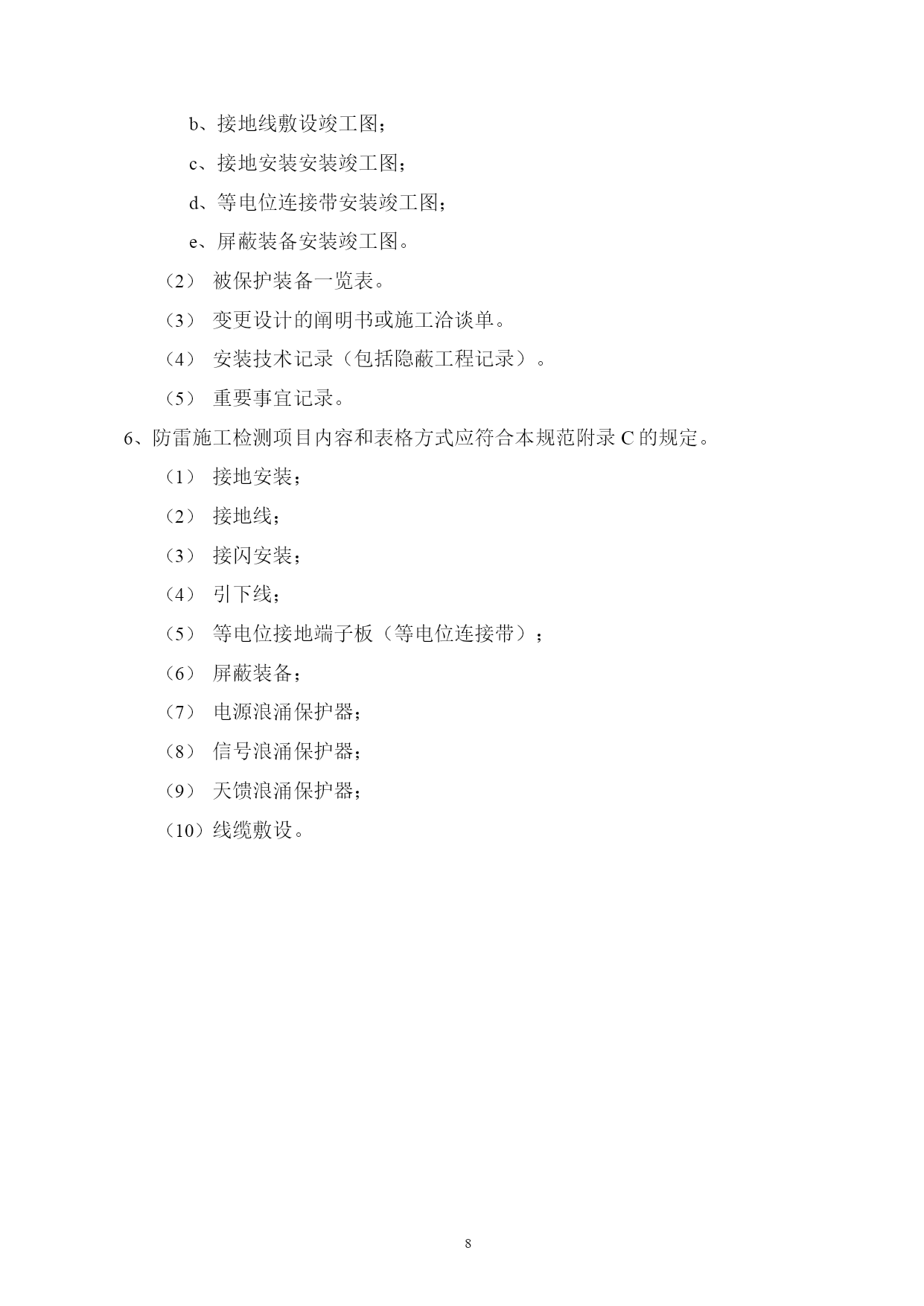

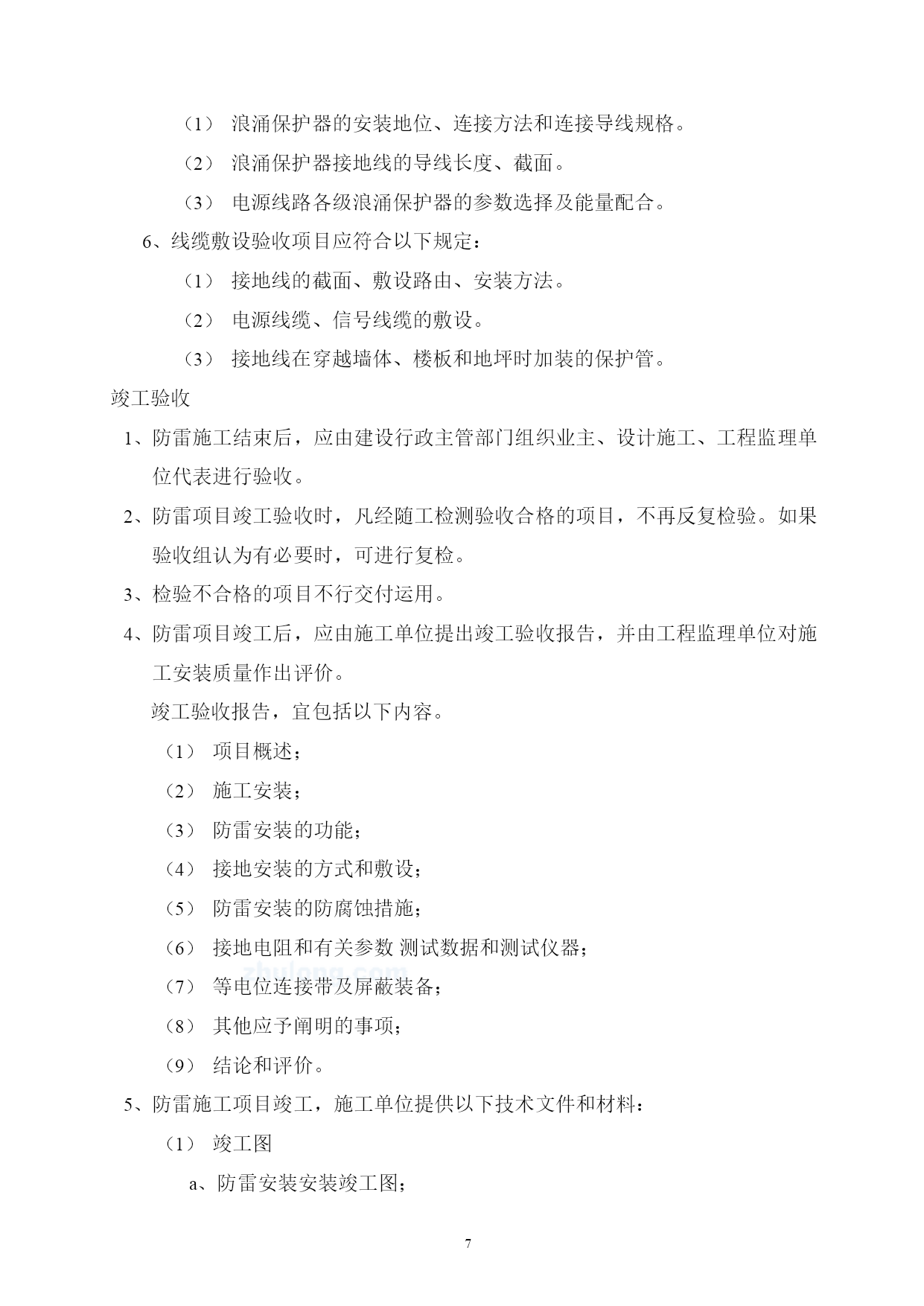

PAGEPAGE8防雷施工技术方案XX工程公司年月日1、概述雷电流的工夫虽然短暂，但它巨大的破坏性是目前人类还没法控制的，现阶段经过人力自动化解雷电的危害，还是不理想的，只能经过努力被动地将雷击的能量给予阻挠并将它泄放入大地，以免所带来的灾祸。雷击和线路过电压会出现多种有害的效应，基本上会有以下几种表现方式：直击雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击。雷击及过电压的保护是一项零碎的工作，需求根据不同的特性给予相应而全面的防护。完善零碎防雷方案包括内部防雷和内部防雷两个方面:内部防雷包括避雷针、避雷带、引下线、接地极等等，其次要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电经过避雷针、避雷带、引下线等，泄放入大地。内部防雷零碎是为保护建筑物内部的装备和人员的安全而设置的。在需求保护装备的前端安装合适的避雷器，使装备、线路与大地构成一个有条件的等电位体。将可能进入的雷电流阻止在外，将因雷击而使内部装备所感应到的雷电流得以安全泄放入地，确保后接装备的安全。2、编制根据：（1）电子计算机机房设计规范GB50174-93（2）通讯行业标准《电信专用房屋设计规范》（3）信息产业部《通讯局（站）雷电过电压保护工程设计规范》（4）国家标准《建筑物防雷设计规范》GB50057-94（5）国家标准《电气安装安装工程接地安装施工及验收规范》GB50169-92（6）IEC61024《建筑物防雷》（7）EC61312《雷电电磁脉冲的防护》（8）JGJ/T16-92《民用建筑电气设计规范》（9）ITUK25《光缆的防雷》（10）GB50057-94《建筑物防雷设计规范》（11）GB50174-93《电子计算机机房设计规范》（12）GB50200-94《有线电视零碎工程技术规范》（13）GB50198-94《民用闭路监视电视零碎工程技术规范》（14）GB/T50311-2000《建筑与建筑群综合布线零碎工程设计规范》（15）YD2011-93《微波站防雷与接地设计规范》（16）YD5078-98《通讯工程电源零碎防雷技术规范》（17）XQ3-2000《气象信息零碎雷击电磁脉冲防护规范》3、施工工艺及方法本工程按二类防雷建筑设计。本工程采用接零保护，电器装备的不带电金属外壳及插座专用接零孔应可靠进行等电位连接，采用专用线路做保护接零保护线，凡穿线用金属线管及金属线槽均应可靠接零。本工程零碎的工作接地，保护接地和防雷接地采用联合接地方式，由二部分组成：即利用大楼基础钢筋和围绕建筑物周围敷设的环形接地体彼此焊接组成的一个全体。留四个或按图接地螺栓供引出接线用，并应与大楼进行等电位联结。接地地极安装焊连接(桩体承台钢筋)地网母线焊接（地梁钢筋）→地极安装.地网接地电阻测试→引下线焊接安装→测试,安全接地点预留预埋→顶层防雷网安装→防雷接地零碎全体测试天面防直击雷措施：沿周边设避雷带，用Ф12镀锌圆钢、带高0.15m，用Ф10支持卡加以焊接或峁接固定，凡屋面有金属栏杆的利用其做避雷带并应保证其彼此电气连通，与避雷带引下线焊接连通。避雷带引下线援用钢柱或柱内两对角主筋，被利用主筋要求自下到上焊接，不断连接到天面。利用天面板筋组成网格，最好充分利用全部板筋效果更好，被利用板筋应互焊连通并与避雷带引下线焊接连通。利用承台，地梁内二条主筋作为程度接地体，要求把垂直、程度接地体连通，并在-0.5m处组成环形接地体，利用钢柱或柱内引下线的二条对角主筋作为垂直接体。采用联合接地体（利用基础钢筋），要求接地电阻R不大于1欧姆。实测达不到要求值，应添加人工接地地极安装。凡天面的金属物均应与避雷带连接，连接处不少于两处，用电装备的金属外壳应采用单点接地，经过保护线（PE）与接地点连接，本大楼全部零碎的中性线（N）与保护线（PE）是分开的，避雷器接地端与变压器的外壳零线就近接在一同后与接地体连接。凡通讯装备配电箱及办公层插座配电箱均应加装浪涌吸收安装，配电箱应留有安装地位。本工程采用等电位联结各安全措施，从共用接地安装的不同点焊接引出接地干线到等电位联结板。等电位联络线必须与以下导电部分互相连接：1）保护线干线；2）接地干线，引建筑物的保送管道及类似的金属件，如水管等；3）零碎的升压管；4）建筑物金属构件等导电体。防雷接地焊接搭接焊，属园钢材质，其搭接长度应不小于材料直径的6倍。引下线采用结构柱内对角的两根钢筋，施工时需对角跨接，结构梁钢筋属直搭接时，需按跨接搭焊，跨接钢筋直径不应小于Φ12，跨接的曲折半径不应小于钢筋直径的10倍，双边搭接长度为6倍。避雷针、避雷带应地位正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，且与避雷
