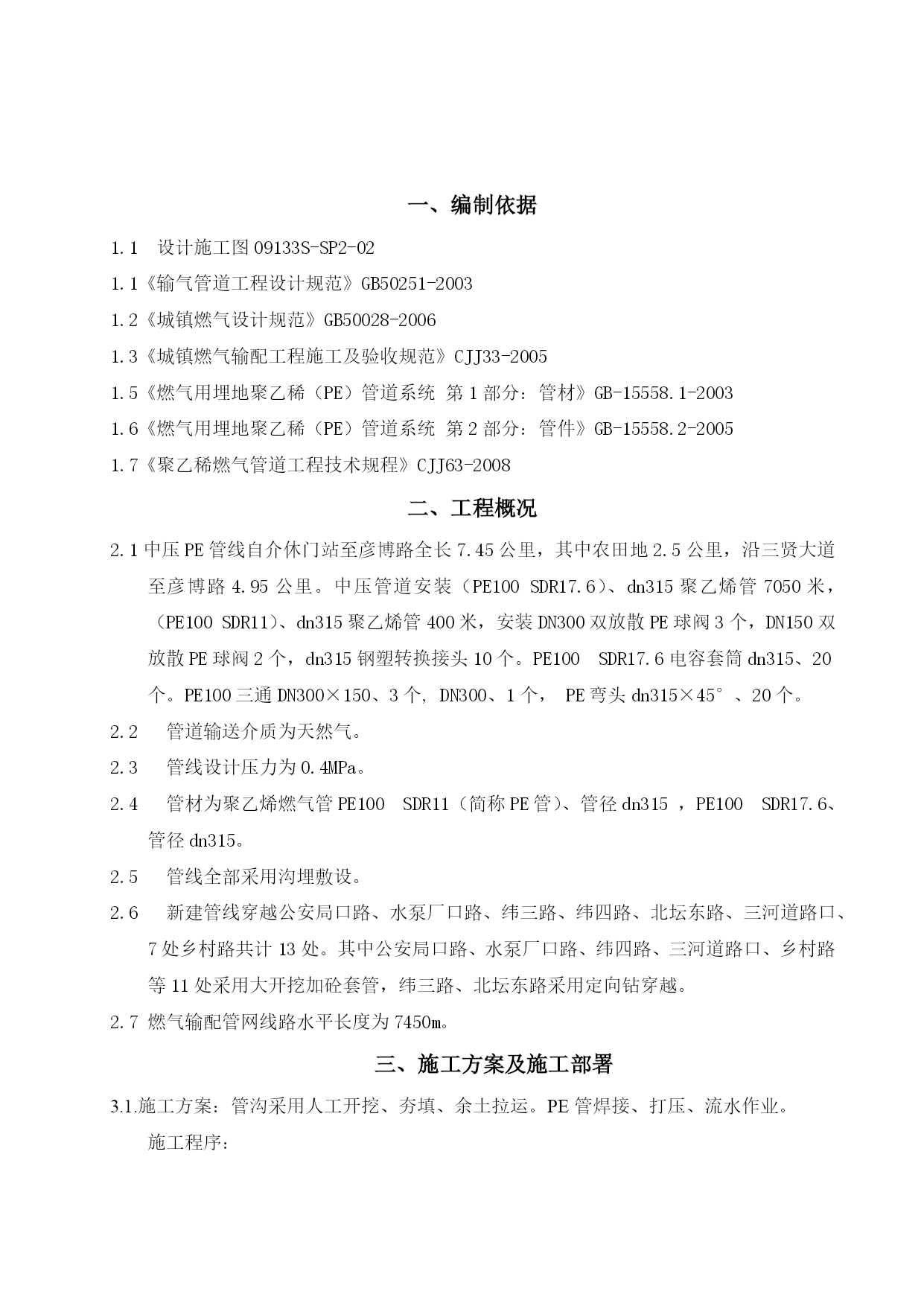

一、编制依据1.1设计施工图09133S-SP2-021.1《输气管道工程设计规范》GB50251-20031.2《城镇燃气设计规范》GB50028-20061.3《城镇燃气输配工程施工及验收规范》CJJ33-20051.5《燃气用埋地聚乙稀（PE）管道系统第1部分：管材》GB-15558.1-20031.6《燃气用埋地聚乙稀（PE）管道系统第2部分：管件》GB-15558.2-20051.7《聚乙稀燃气管道工程技术规程》CJJ63-2008二、工程概况2.1中压PE管线自介休门站至彦博路全长7.45公里，其中农田地2.5公里，沿三贤大道至彦博路4.95公里。中压管道安装（PE100SDR17.6）、dn315聚乙烯管7050米，（PE100SDR11）、dn315聚乙烯管400米，安装DN300双放散PE球阀3个，DN150双放散PE球阀2个，dn315钢塑转换接头10个。PE100SDR17.6电容套筒dn315、20个。PE100三通DN300×150、3个,DN300、1个，PE弯头dn315×45°、20个。2.2管道输送介质为天然气。2.3管线设计压力为0.4MPa。2.4管材为聚乙烯燃气管PE100SDR11（简称PE管）、管径dn315，PE100SDR17.6、管径dn315。2.5管线全部采用沟埋敷设。2.6新建管线穿越公安局口路、水泵厂口路、纬三路、纬四路、北坛东路、三河道路口、7处乡村路共计13处。其中公安局口路、水泵厂口路、纬四路、三河道路口、乡村路等11处采用大开挖加砼套管，纬三路、北坛东路采用定向钻穿越。2.7燃气输配管网线路水平长度为7450m。三、施工方案及施工部署3.1.施工方案：管沟采用人工开挖、夯填、余土拉运。PE管焊接、打压、流水作业。施工程序：施工准备→测量放线→管沟开挖→PE管拉运→布管→组装→焊接→套管制安→下沟→连头→夯填→标桩埋设→吹扫打压→地貌恢复→竣工。3.2.施工部署：3.2.1针对此项工程我公司成立：介休市天然气利用工程项目部，按项目组织施工，全面负责本工程的组织、指挥及协调、管理、监督工作。3.2.2建立健全质量保证管理体系，安全管理体系，工程施工管理体系等管理网络，严格按设计图纸、技术标准和施工验收规范精心组织施工，并在施工全过程中，实施关键线路控制，确保提前完成施工任务。3.2.3进行专业分工，坚持“三检制”制度，以提高工序质量来保证工程整体质量，以确保工程质量达到业主要求。四、施工工期保证措施4.1.根据工程情况，编制工程计划，以大局为重，优化组合，确保施工进度按计划完成。4.2.计划2009年8月15日开工至2009年10月31日前峻工，工期77天。4.3.加强现场协调，与业主、设计、监理、地方政府、有关单位及时联系，听取指导，打通关节，保证施工顺利进行。4.4.根据现场条件、环境和气候的变化，随时调整队伍的部署，尽量减少窝工和停工。4.5.加强质量控制、管理，使整个工程全过程，全方位的受ISO9001标准控制，不出现质量返工现象项目经理：技术负责人五、项目组织机构5.1.施工组织机构项目副经理经营部部长施工部部长HSE部部长采办部部长财务部部长安装机组穿越机组土建机组后勤机组测量机组5.2.施工任务划分1项目部协调管理协调、管理施工，对工程质量、HSE、进度等负责，负责对业主、监理等部门的联系工作。2测量机组测量负责测量放线、管沟复制。3安装机组管道组焊负责本工程的扫线、布管、组焊、下沟、标桩埋设、公路穿越、阀门安装4土建机组土建施工管沟开挖、回填及施工作业带的地貌恢复、标志桩的预制、路面开挖恢复、阀井砌筑。5穿越机组重要路段穿越负责本工程纬三路、北坛东路的定向钻穿越6后勤机组后勤保障生活、生产保障。5.3.主要设备配备：序号设备名称及型号单位数量备注1热熔对接焊机DFHJ-250台3PE管焊接2电熔焊机台1电熔弯头、套筒焊接3非开挖式定向钻机台1重要路段穿越4柴油发电机组20Kw台2现场发电5逆变直流焊机台2钢管焊接6空压机台1吹扫打压7双排货车辆1施工用8轿车辆1工程指挥5.4劳动力资源配备序号工种数量1测量工1人2管工2人3PE管焊工4人4操作手4人5机修工2人6电工1人7司钻手2人8普工30人六、施工技术措施6.1、一般施工措施6.1.1.按图施工，认真看图、审图，搞清设计意图。6.1.2.开工前做好施工人员的培训工作。焊工等特殊工种持证上岗。6.1.3.准备好各种与工程有关的标准、技术资料和工程用表格，施工中要认真填写。6.1.4.做好各种原始记录，原始凭证的收集整理工作，保证竣工资料的齐全和
