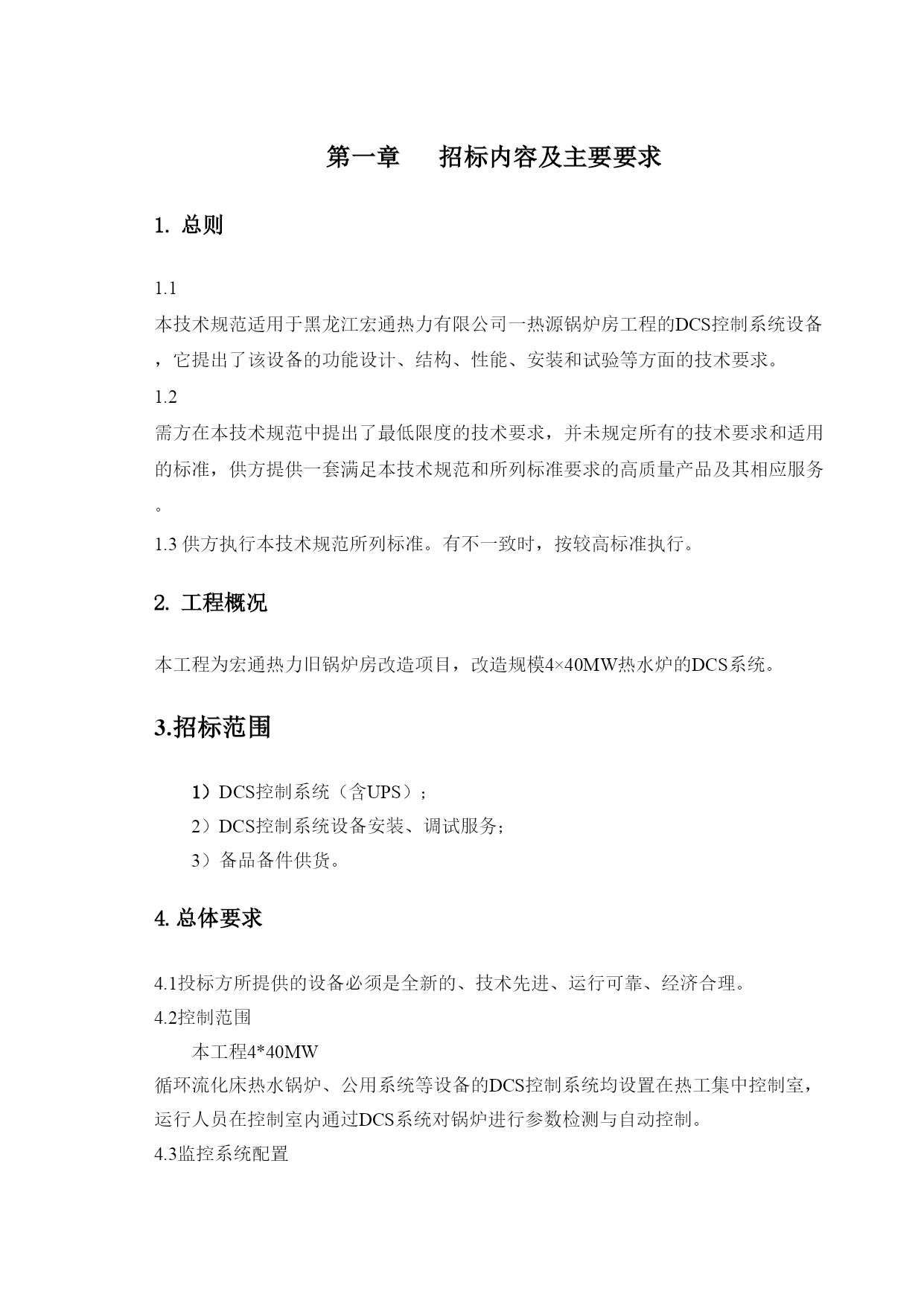

黑龙江宏通热力有限公司哈尔滨市利民开发区一热源DCS系统改造工程DCS系统招标文件黑龙江宏通热力有限公司2014年2月第一章招标内容及主要要求1.总则1.1本技术规范适用于黑龙江宏通热力有限公司一热源锅炉房工程的DCS控制系统设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2需方在本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方提供一套满足本技术规范和所列标准要求的高质量产品及其相应服务。1.3供方执行本技术规范所列标准。有不一致时，按较高标准执行。2.工程概况本工程为宏通热力旧锅炉房改造项目，改造规模4×40MW热水炉的DCS系统。3.招标范围1）DCS控制系统（含UPS）；2）DCS控制系统设备安装、调试服务；3）备品备件供货。4.总体要求4.1投标方所提供的设备必须是全新的、技术先进、运行可靠、经济合理。4.2控制范围本工程4*40MW循环流化床热水锅炉、公用系统等设备的DCS控制系统均设置在热工集中控制室，运行人员在控制室内通过DCS系统对锅炉进行参数检测与自动控制。4.3监控系统配置本工程DCS系统要求设置冗余过程控制站1个、操作员站3个、工程师站1个（每台操作员站都能互为冗余），配1台打印机，UPS电源1台。DCS系统现场过程控制站各投标方应根据现场实际安装要求设计，机柜尺寸.本工程要求DCS系统设置1个独立的过程控制站，即1#—4#锅炉站和公用系统站。DCS机柜配线必须采用过渡端子并分段标记、机打线号，不允许现场来电缆线直接接DCSI/O模块（或模板）上，端子选用凤凰端子UK-5N型。DCS系统所有DO输出通道必须增加独立的中间继电器，二开二闭型。DCS系统在正常情况下，运行人员通过LCD及键盘、鼠标等对锅炉等设备进行监控和有关操作。在异常或事故情况下，通过微机进行报警显示或进行停炉处理，并且在DCS系统故障的情况下，能通过就地对设备进行控制。4.4通讯接口供方应提供DCS控制系统的一套完整接口，包括网络接口卡、驱动程序、相关网络通讯电缆和完整的接口功能软件。DCS通讯接口模件必须在调试结束之后留有20%的备用余量（I/O点和内存）。4.5DCS硬件配置要求DCS系统过程控制站各投标厂家根据所投标产品自行设计，包括相应的I/O模件（含I/O机柜、模块、I/O系统内及其与微机之间的专用连接电缆）。操作员站及工程师站要求：戴尔工作站，22英寸宽屏显示器，分辨率至少为1680*1050；采用英特尔至强4核处理器，主频为2.3GHz以上，500G以上硬盘，4G以上内存，DVD刻录光驱，防尘专用键盘，专用鼠标，声卡、音箱等。UPS电源，容量10kVA，配带免维护铅酸蓄电池，电池容量能满足配置系统运行至少60分钟。I/O点数（详细参见附件）。过程控制站要求配置1个，1#—4#锅炉系统站和公用系统站。系统要求精确、实时、可靠，系统无故障运行时间≥50000小时，系统可利用率99.6%；I/O卡件（模件）全封闭、模块化结构，可防尘、防潮、防电磁干扰，其精度≤0.1%，共模抑制比120dB，串模抑制比60dB，输入输出均有光电隔离，I/O卡能够带电插拔，主控CPU高性能配置。系统余量：I/O卡按总点数的20%配置余量。系统要求配有相应的支持软件及应用软件，LCD画面应汉化。系统要组态方便、灵活、并能在线组态，数据处理准确，对信号能进行非线性修正，冷态补偿，故障诊断及故障隔离，能够自动无扰动冗余。系统能判断运行状况并自动A/M无扰动保持原位切换，能实现工艺联锁，顺序开停机等，能通过键盘、鼠标、自定义快捷键等迅速处理事故，系统除自报警外，增加音响报警器1个。电源：正常情况下采用~220V厂用电供电，在厂用电消失情况下，采用UPS供电。系统接地可以直接接至电气接地网。5.备品备件和专用工具5.1备品备件5.1.1卖方应保证备品备件长期稳定的供货。对主要设备或与主设备功能相同并接插兼容的替代品，其备品的供货期至少是设备验收后十年或该设备退出市场后5年(二者之中取时间长的一种)。如果需要买方自己储备一些备件，DCS厂商必须将这些备件名称、代号和价格列出。当卖方决定中断生产某些组件或设备时，应预先告知买方以便买方增加这些设备的备品备件。5.1.2卖方应对所提供DCS进行在线联调，现场可用率测试(SAT)以及三年运行和维护所必需的备品备件提出建议和报价。5.1.3报价书中应列出推荐的备品备件清单，并有详细的说明，以便买方了解这些备品备件用于哪些具体项目上。5.1.4每一种类的模件，至少应有10%（至少一件模件）的备品备件，小数点后部分向上取整。5.2专用工具5.2.1卖
