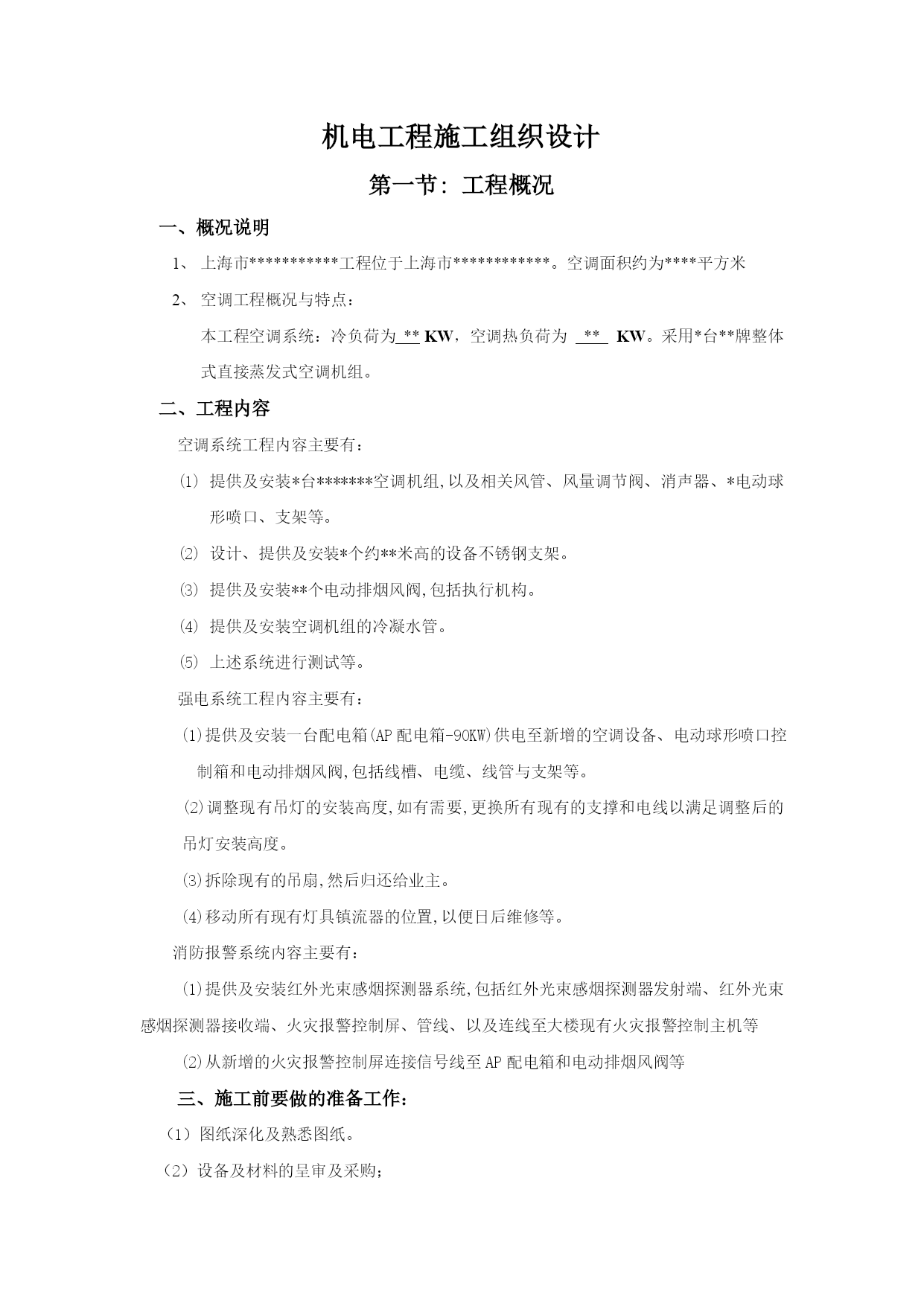

机电工程施工组织设计第一节:工程概况一、概况说明上海市***********工程位于上海市************。空调面积约为****平方米空调工程概况与特点：本工程空调系统：冷负荷为**KW，空调热负荷为**KW。采用*台**牌整体式直接蒸发式空调机组。二、工程内容空调系统工程内容主要有：提供及安装*台*******空调机组,以及相关风管、风量调节阀、消声器、*电动球形喷口、支架等。设计、提供及安装*个约**米高的设备不锈钢支架。提供及安装**个电动排烟风阀,包括执行机构。提供及安装空调机组的冷凝水管。上述系统进行测试等。强电系统工程内容主要有：(1)提供及安装一台配电箱(AP配电箱-90KW)供电至新增的空调设备、电动球形喷口控制箱和电动排烟风阀,包括线槽、电缆、线管与支架等。(2)调整现有吊灯的安装高度,如有需要,更换所有现有的支撑和电线以满足调整后的吊灯安装高度。(3)拆除现有的吊扇,然后归还给业主。(4)移动所有现有灯具镇流器的位置,以便日后维修等。消防报警系统内容主要有：(1)提供及安装红外光束感烟探测器系统,包括红外光束感烟探测器发射端、红外光束感烟探测器接收端、火灾报警控制屏、管线、以及连线至大楼现有火灾报警控制主机等(2)从新增的火灾报警控制屏连接信号线至AP配电箱和电动排烟风阀等三、施工前要做的准备工作：（1）图纸深化及熟悉图纸。（2）设备及材料的呈审及采购；（3）准备机具；（4）组织施工人员；（6）学习有关的操作规程及质量验收标准；（7）由技术人员向技术班组进行全面交底；（8）加强安全管理，消除事故隐患。第二节：主要施工方法及技术要求一、设计用料要求１、空调送、回风管采用镀锌钢板，厚度按技术标书之要求。具体为：矩形风管长边(b)1～300mmδ＝0.5mm30～450mmδ＝0.6mm451～750mmδ＝0.6mm751～1050mmδ＝0.8mm1050～1350mmδ＝0.8mm1351～2100mmδ＝1.0mm2、排烟风管采用镀锌钢板,厚度为：δ＝1.0mm３、保温：空调送、回风管(室内)采用玻璃棉平板,空调送、回风管(室外)采用自灭式聚苯乙烯板和外铝皮护套，保温厚度根据技术标书要求。4、金属桥架、线槽及其附件：应采用经过镀锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。5、镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。二、施工组织与措施一）力争工程质量达到优良标准，必须以最大努力以实现质量目标。二）加强工地现场管理。设置项目组，全权负责处理施工现场的具体问题。项目组配置项目经理一名，下设技术、材料、安全、质检四个部分。三）工程施工各级人员明确质量责任制，按图施工，不能任意改动，若因实际情况确定需要修改的，必须报请项目经理，项目经理在与甲方商定后，方可按认证的修改图纸施工。施工班组有责任按质保方案的要求实施风管制作、风管安装，风管保温、管道试压。质检员要督促施工班组自检，要定期填写质量控制表，发现问题及时汇报，保证工序交接正常，以高标准、严要求为准则，确保该工程以优良质量竣工。四）工程施工应确保工程施工同工程管理、技术、质量、供应各方面资料同步，及时积累确保资料齐全、准确（如质保书、合格证、单据、检查记录等）。材料员是负责乙供材料按进度计划及时进场，保证工期，保证质量的重要一环。材料员要确保到场材料的检查记录表，保证不合格产品不进场。五）技术员具体负责工程上的技术问题，资料员负责建立施工档案，收集原始施工图纸，设计变更通知，技术联系单、隐蔽工程验收记录、会签记录等，为编制竣工图及工程验收做好资料工作。技术员有责任对施工过程中的问题提出合理化建议，本着对甲方负责的原则，对设计变更技术问题向甲方提出经济合理的建议，对到场的设备进行技术检验。六）施工员接受项目经理的安排，具体解决施工的进度、质量和技术，并做好安全施工措施的落实工作。七）施工班组听从项目组的计划安排，按规定实施计划，保质、保量完成安装任务。三、主要施工方法通风管道的加工说明加工前选料一定要符合设计要求，镀锌板不能有锈蚀斑点，折方及咬口镀锌层不得有脱皮现象，加工风管及管件咬口不可开裂。铆法兰不能有漏铆及铆钉脱落，角钢法兰刷油漆应均匀，三通、四通、弯头及管上装的风口嘴子处不能有洞，法兰口要求方正，角钢不能塌腰或弯曲，法兰外接缝处不得双层，各种阀件开关要灵活。1、加固：风管边长大于800mm者，法兰间距大于1200mm时，应设加固措施。2、刷漆：1）镀锌风管不刷漆；2）暗装支架刷防锈漆二道。3、保温
