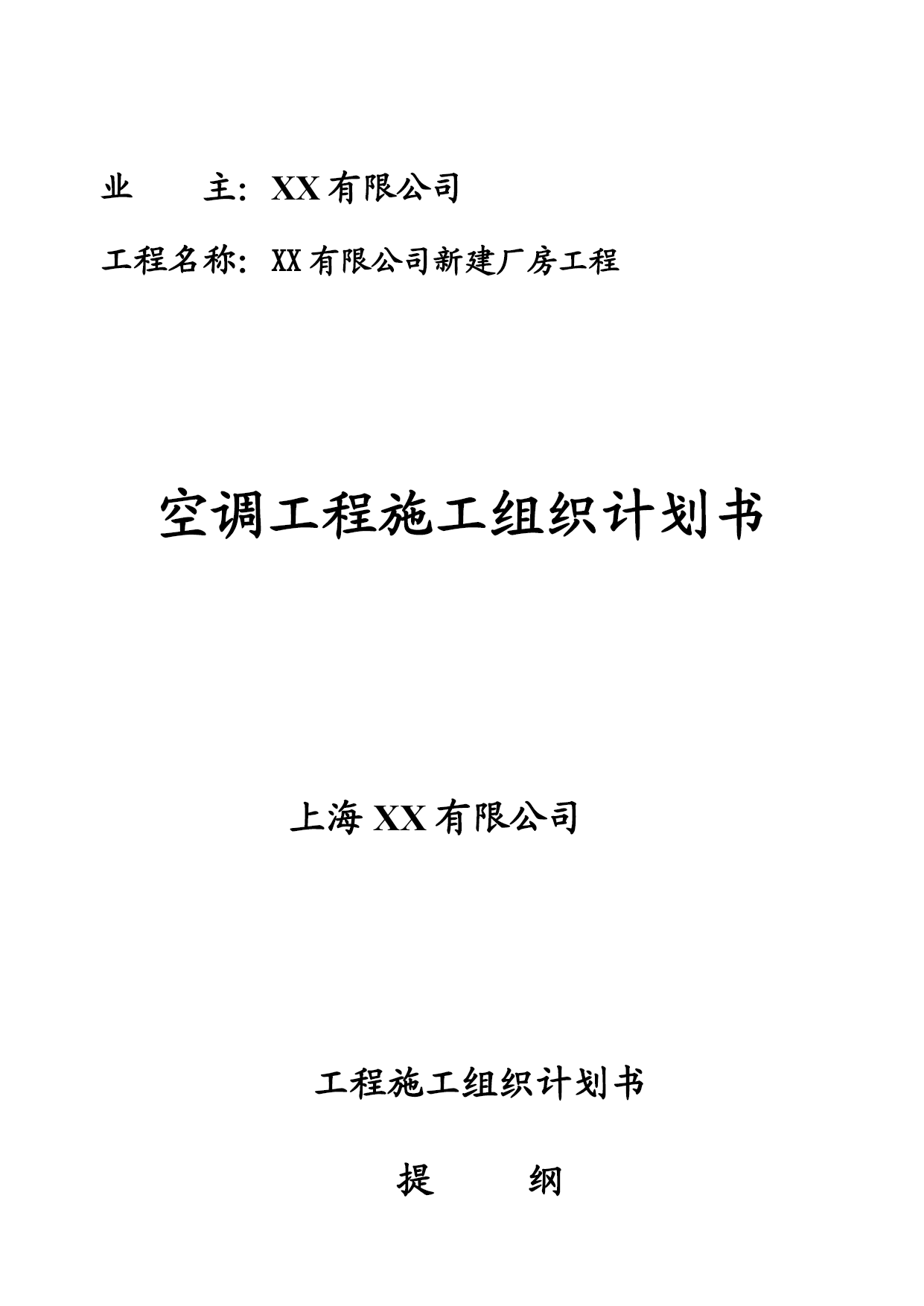

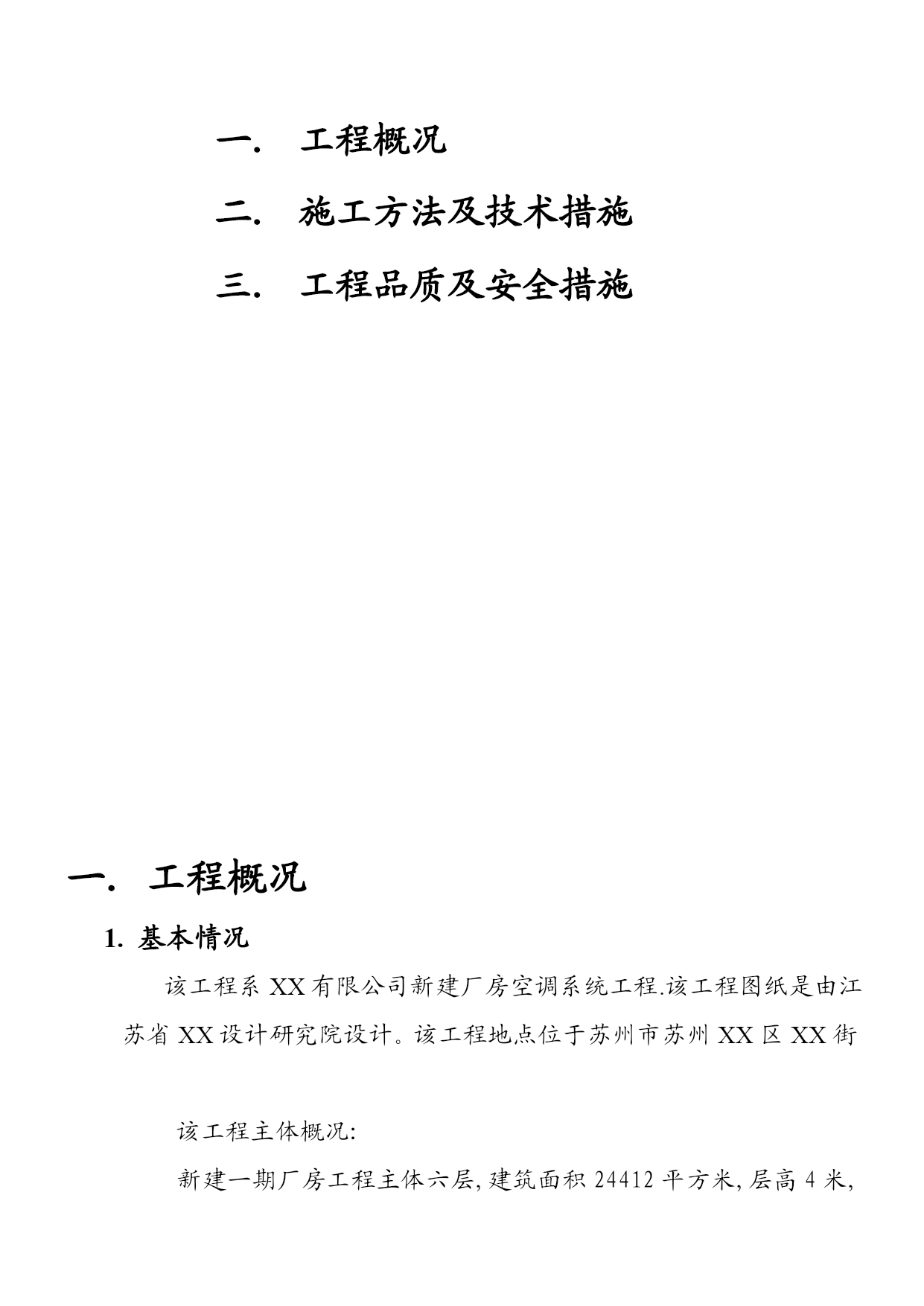

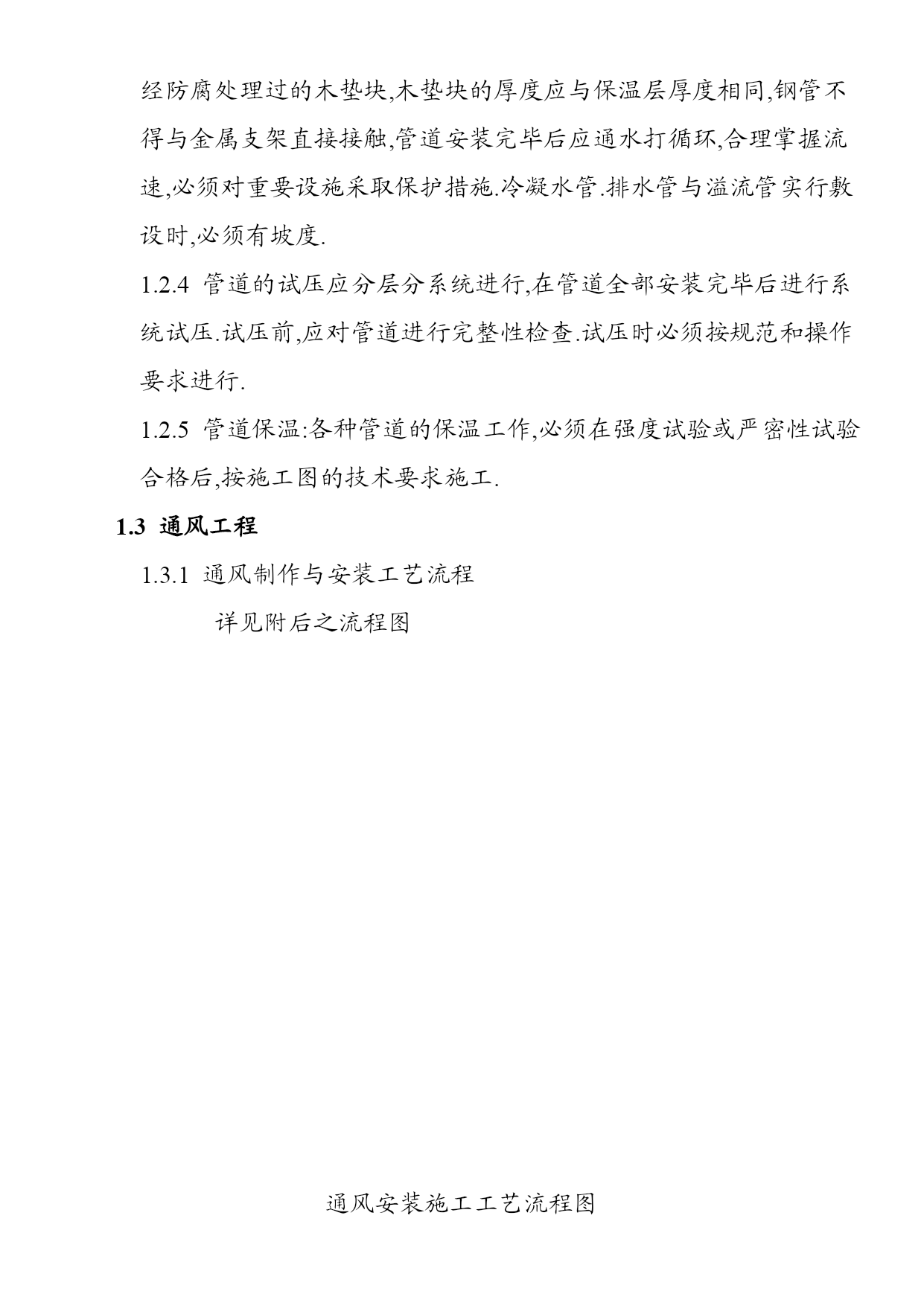

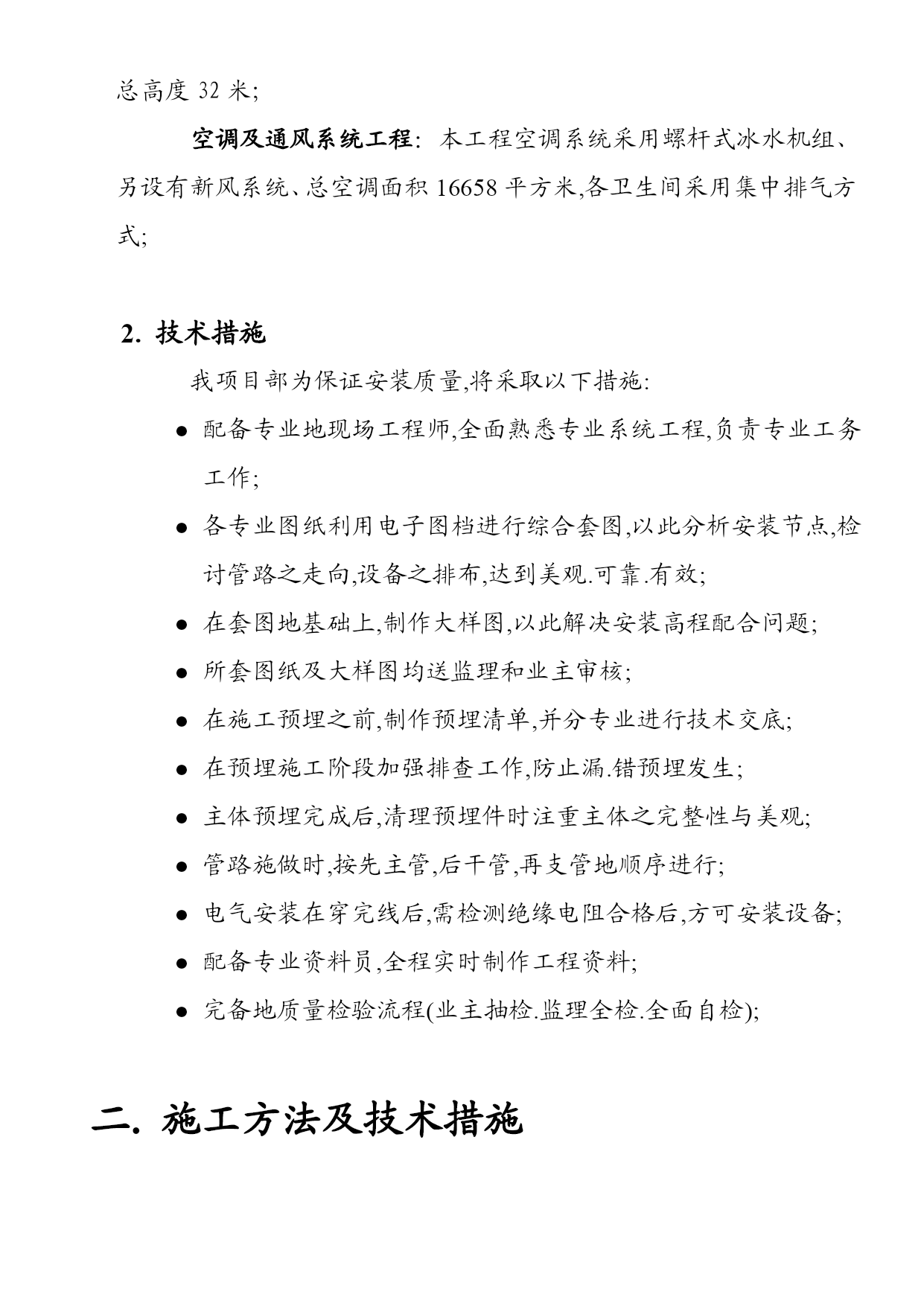

业主：XX有限公司工程名称：XX有限公司新建厂房工程空调工程施工组织计划书上海XX有限公司工程施工组织计划书提纲工程概况施工方法及技术措施工程品质及安全措施一．工程概况1.基本情况该工程系XX有限公司新建厂房空调系统工程.该工程图纸是由江苏省XX设计研究院设计。该工程地点位于苏州市苏州XX区XX街该工程主体概况:新建一期厂房工程主体六层,建筑面积24412平方米,层高4米,总高度32米;空调及通风系统工程：本工程空调系统采用螺杆式冰水机组、另设有新风系统、总空调面积16658平方米,各卫生间采用集中排气方式;2.技术措施我项目部为保证安装质量,将采取以下措施:配备专业地现场工程师,全面熟悉专业系统工程,负责专业工务工作;各专业图纸利用电子图档进行综合套图,以此分析安装节点,检讨管路之走向,设备之排布,达到美观.可靠.有效;在套图地基础上,制作大样图,以此解决安装高程配合问题;所套图纸及大样图均送监理和业主审核;在施工预埋之前,制作预埋清单,并分专业进行技术交底;在预埋施工阶段加强排查工作,防止漏.错预埋发生;主体预埋完成后,清理预埋件时注重主体之完整性与美观;管路施做时,按先主管,后干管,再支管地顺序进行;电气安装在穿完线后,需检测绝缘电阻合格后,方可安装设备;配备专业资料员,全程实时制作工程资料;完备地质量检验流程(业主抽检.监理全检.全面自检);二.施工方法及技术措施空调系统工程1.通风管路工程安装施工方法1.1结构配合1.1.1结构配合在整个施工过程中是一个重要的组织部分,根据施工图核对结构预留洞及避免高大设备砌墙难以安装因素,向业主提出预留孔方案,尽力减轻高空作业,结构配合涉及大量的隐蔽工程内容及整个施工进度的落实.1.1.2安装工程施工工艺顺序A.先地下后地上,安装工程与土建施工应密切配合,合理交叉,认真做好各项预埋工作.B.先预制后安装,管道.电气.通风.非标等专业,凡有条件的均应预制加工,这是缩短工期保证质量的关键.1.2管道工程1.2.1镀锌钢管安装:镀锌钢管安装要符合操作规范,切割可用砂轮机或钢锯,严禁用火焰切割,套丝或手用绞板进行,管螺纹不得有毛剌和乱丝,断丝和缺丝不应大于螺纹全扣数的10%,丝扣配件安装时,应向旋紧的方向一次旋紧,不应倒回,装紧后应露出2~3牙螺尾,并应清除多余的填料.1.2.2碳钢管道安装:无缝钢管与焊接管采用螺纹连接时,技术要求同镀锌管.安装前必须做好除锈,防腐工作.碳素钢管采用焊接时,下料切割应尽量使用砂轮切割机,大口径管子用氧-乙炔焰切割和坡口,坡口面应用砂轮打磨清洁,用组对,托架或组夹具组装.机泵管道应先装支架,后装管道,做到接管后不对机泵产生附加压力.1.2.3冷冻水管道安装:冷冻水管道安装时,应在钢管与支架之间垫入经防腐处理过的木垫块,木垫块的厚度应与保温层厚度相同,钢管不得与金属支架直接接触,管道安装完毕后应通水打循环,合理掌握流速,必须对重要设施采取保护措施.冷凝水管.排水管与溢流管实行敷设时,必须有坡度.1.2.4管道的试压应分层分系统进行,在管道全部安装完毕后进行系统试压.试压前,应对管道进行完整性检查.试压时必须按规范和操作要求进行.1.2.5管道保温:各种管道的保温工作,必须在强度试验或严密性试验合格后,按施工图的技术要求施工.1.3通风工程1.3.1通风制作与安装工艺流程详见附后之流程图通风安装施工工艺流程图施工准备编制施工方案施工图绘制编制施工预算机具进场材料送审配合土建预留预埋加工件制作支吊架制安材料进场管段预制材料检验风管安装风口风阀安装风管检查风管保温资料汇总系统试运行交工验收1.3.2通风制作与安装A.通风机组安装按照图纸尺寸进行安装,安装时必须用水平尺带平,水平误差不得大于10mm.B.空调送.回风管及排风管用镀锌板制作,其厚度按照设计交底记录进行.C.支吊架设置按照规定执行,用螺丝固定在结构上.支架采用镀锌.风管穿楼板或墙洞时应按规定设支吊架,不得设置在墙洞上.支吊架不得设置在风口.阀门检视口处.D.风管及部件加工后应平整,尺寸准确,纵向按缝错开,咬口紧密,宽高均匀.E.风管与法兰铆接,连接处应紧密,翻边在6~7mm,翻边平整,风无孔洞.F.柔性软管安装必须松紧适度，并用镀锌支架固定，无泄漏。G.防火阀.排烟阀.多叶调节阀等配件,必须在安装前检查其作用.部件灵活有效,安装后采取保护措施.H.风管及部件制作安装应横平竖直,外部美观,阀门开启灵活,开闭严密.J.矩形风管加强采用法兰或TDC-2加固措施,风管外加固法兰与
