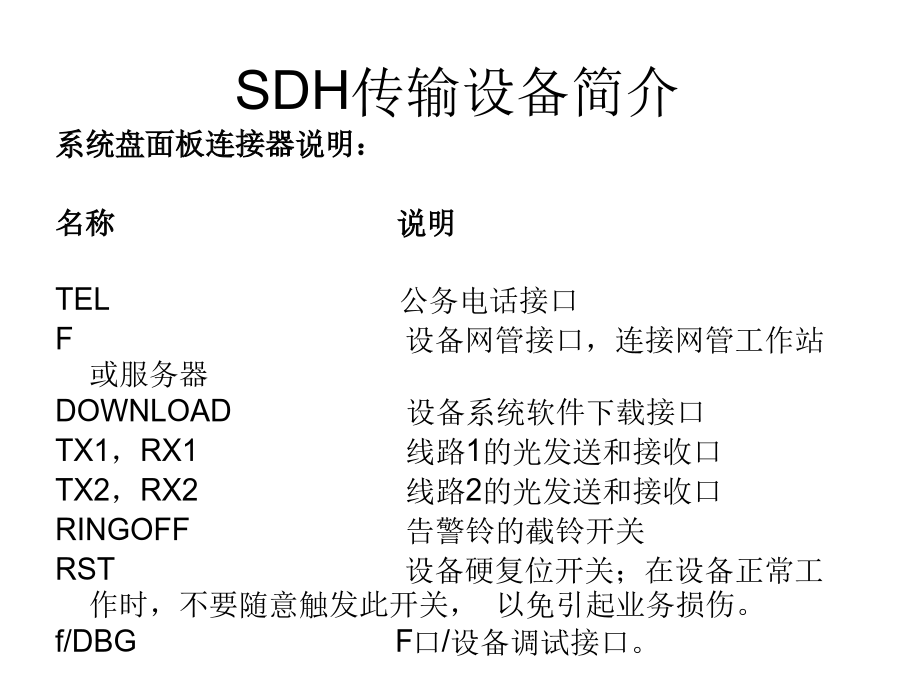

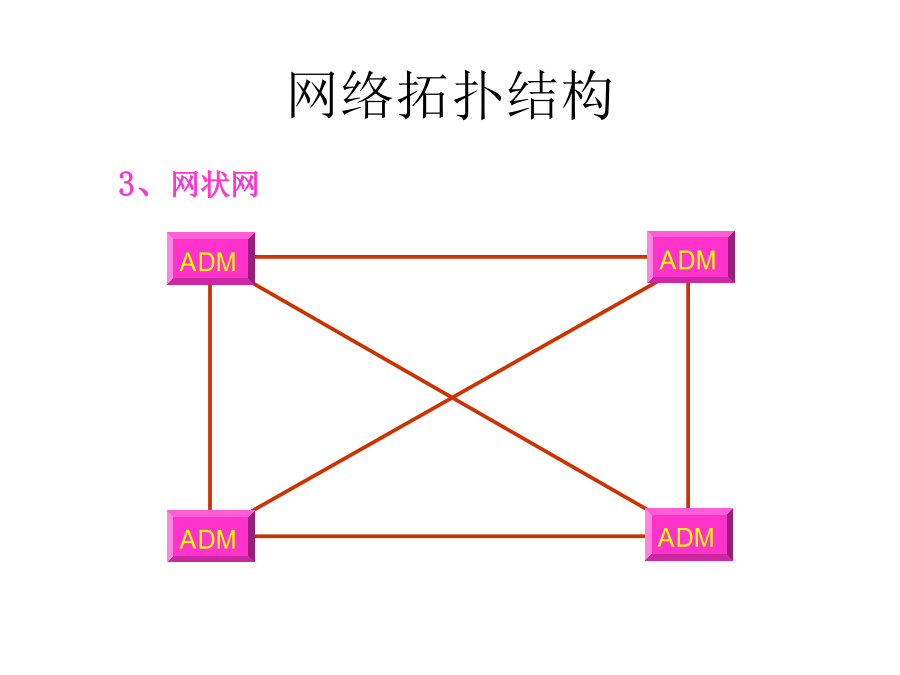

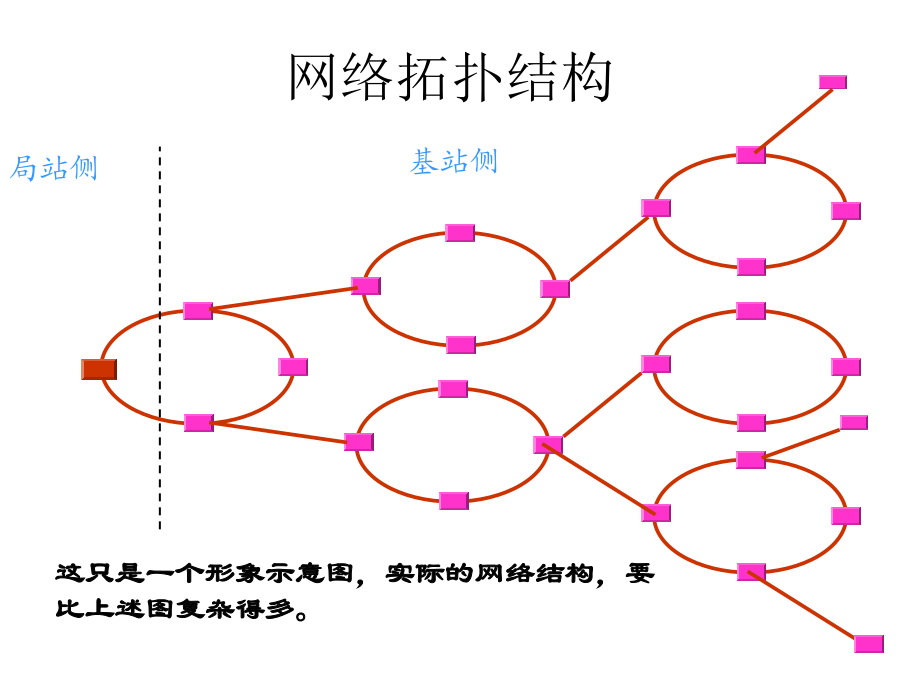

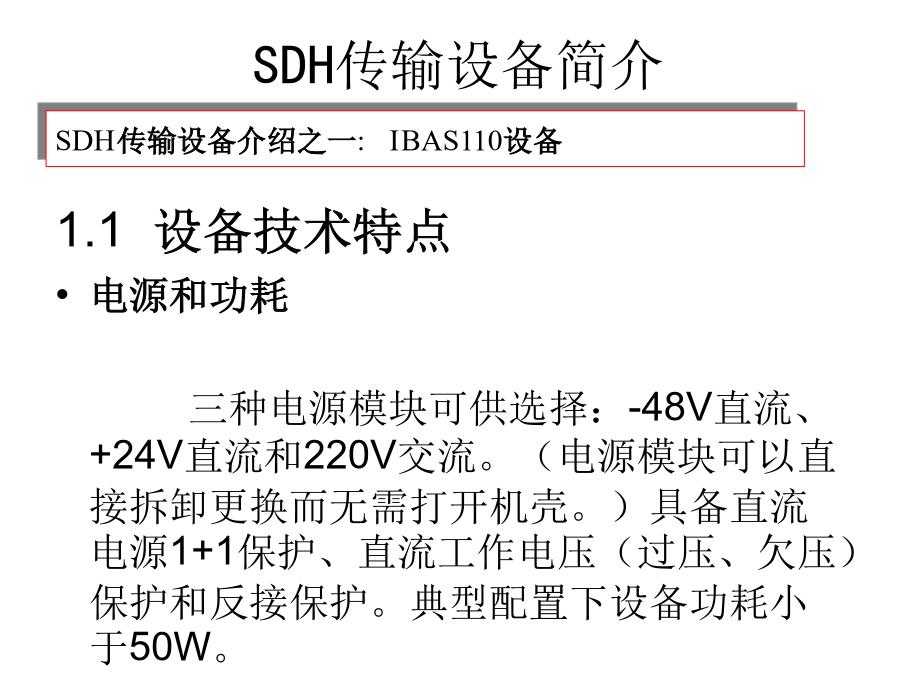

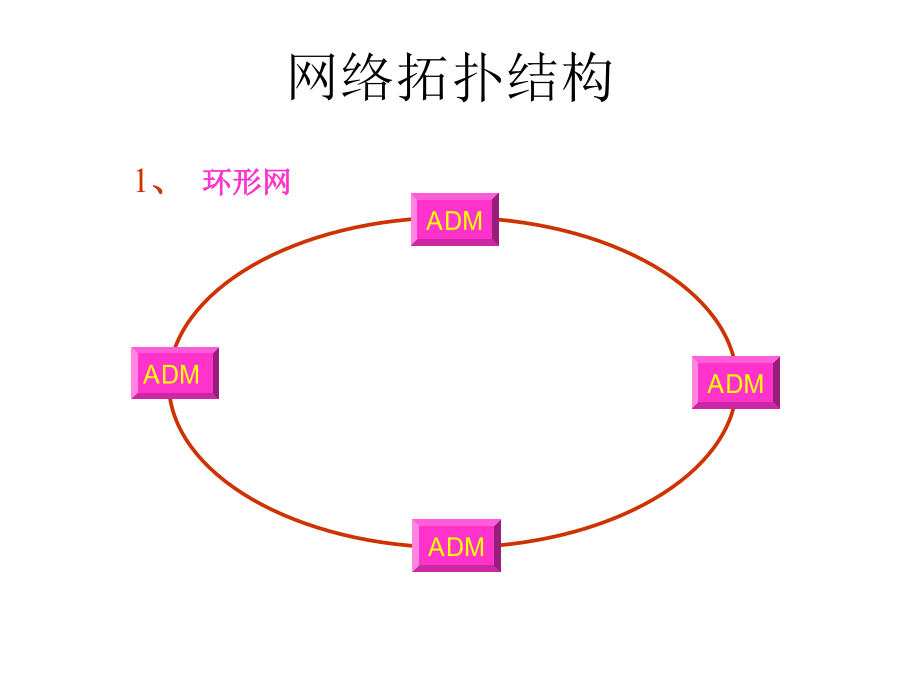

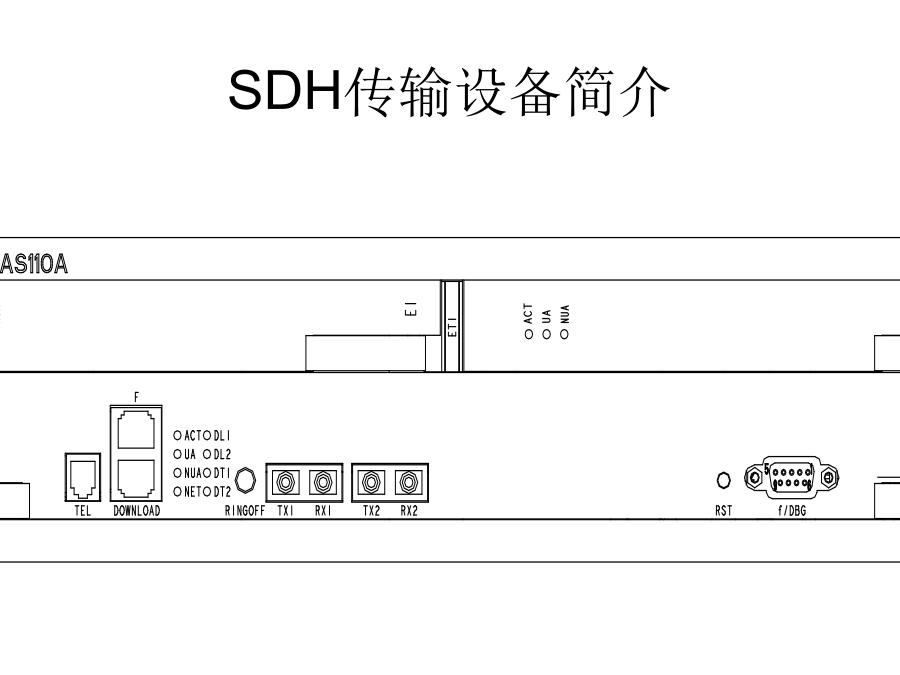

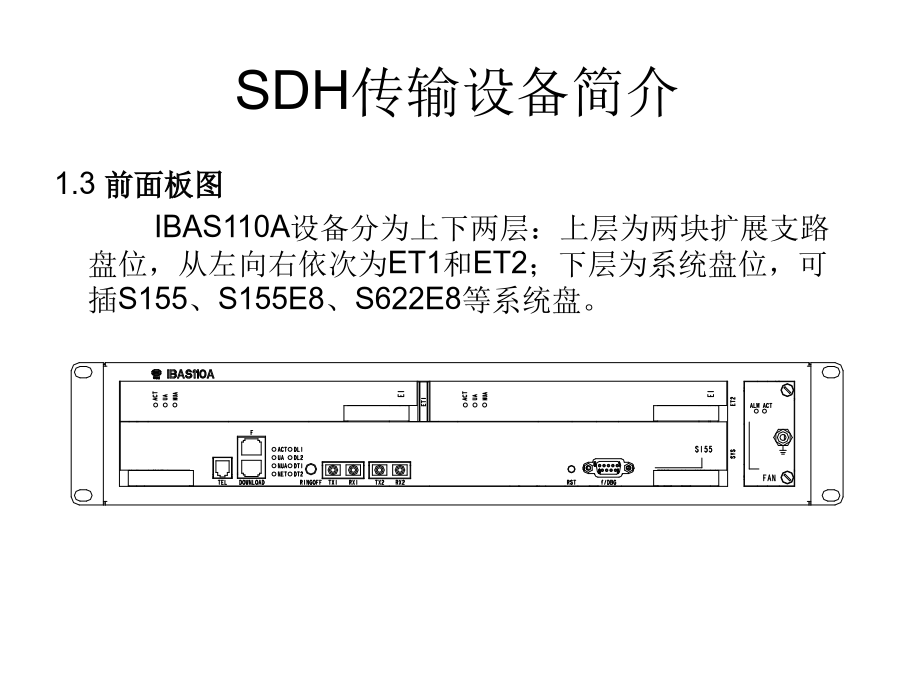

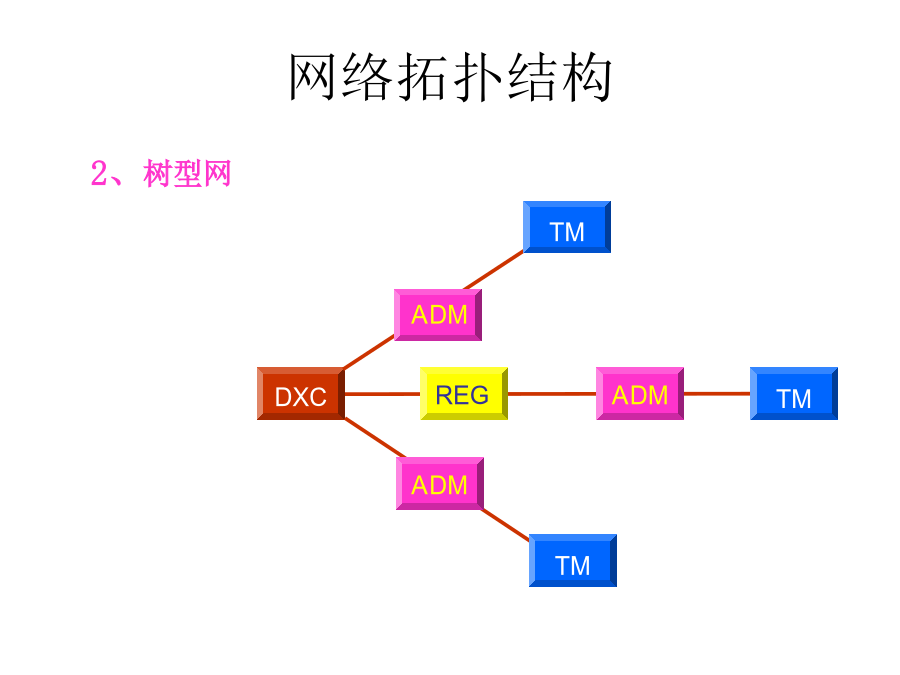

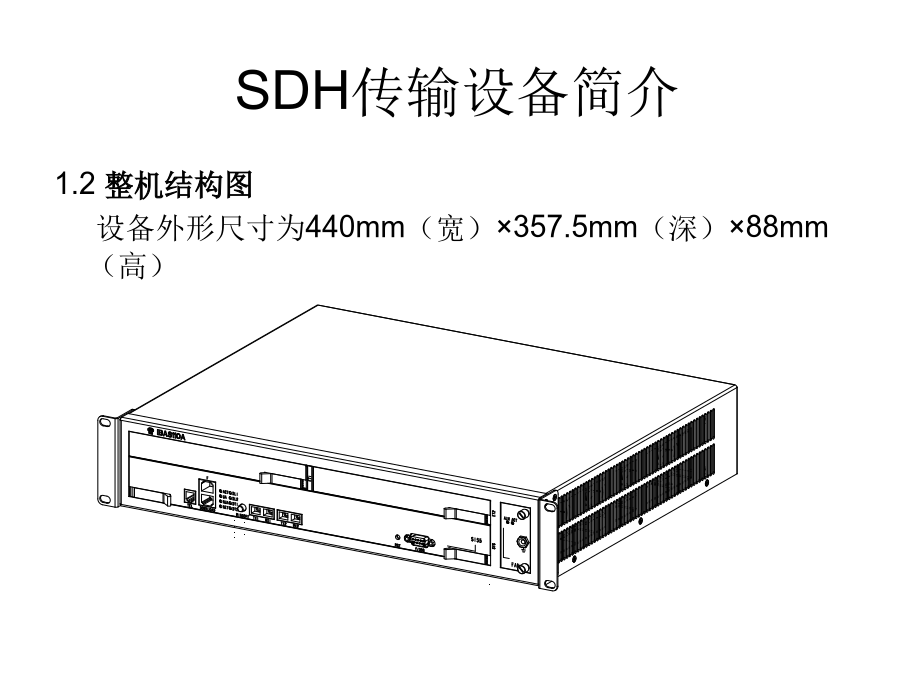

网络拓扑结构网络拓扑结构网络拓扑结构网络拓扑结构SDH光端机的一般使用情况SDH传输设备介绍之一:IBAS110设备1.2整机结构图设备外形尺寸为440mm（宽）×357.5mm（深）×88mm（高）1.3前面板图IBAS110A设备分为上下两层：上层为两块扩展支路盘位，从左向右依次为ET1和ET2；下层为系统盘位，可插S155、S155E8、S622E8等系统盘。SDH传输设备简介系统盘面板连接器说明：名称说明TEL公务电话接口F设备网管接口，连接网管工作站或服务器DOWNLOAD设备系统软件下载接口TX1，RX1线路1的光发送和接收口TX2，RX2线路2的光发送和接收口RINGOFF告警铃的截铃开关RST设备硬复位开关；在设备正常工作时，不要随意触发此开关，以免引起业务损伤。f/DBGF口/设备调试接口。1.4后面板图后面板接口有：MBUS口、MON口、CTR口、ALM口、E2-OHA口、F1-OHA口均位于设备的后面板，设备的外时钟接口CKUI/O，也位于设备后面板。2.1S155系统盘155M系统盘在网管上要配置两块盘，分别为：SMU和S155。在S155系统盘中有3个8位拨号开关K3、K4、K5，如果使用开关设置，则32位的IP地址的高16位固定为10.18.X.Y；低16位X和Y由K4和K5来确定，其中高2位固定为“0”。同时，K3可用于设置缺省工作模式，当工程开通设备无网管时，可以使用缺省配置。（注：拨ON表示“0”，拨OFF表示“1”。）具体见下面说明。SDH传输设备简介SDH传输设备简介2.2扩展盘描述目前110A上的扩展盘包括2M盘E1-16和E1-32B、155光分支盘O155-2A和O155-2B、以太网盘ESD1、ESW4、ETH4、PDH光分支盘O8-2、O8E-2、O8V-2、D8E-2、D8V-2等。2.2扩展盘描述（PDH光分支盘）盘名功能O155提供1路STM-1光接口(O155-2A和O155-2B)E1E1接口盘,含16路2M接口(E1-16和E1-32B)O82路PDH光分支盘带8个2MO8E2路PDH光分支盘带8个2M和2路以太网接口O8V2路PDH光分支盘带8个2M和2路V35接口D8E8个2M和2路以太网接口D8V8个2M和2路V35接口。传输设备介绍之二：GF155-03B单盘介绍面板指示灯说明：基站传输设备简介设备面板介绍单盘介绍：JP41传输设备介绍之四：GF2488-01B在管理盘中有6个八位的拨号开关K1、K2、K3、K4、K5、K6；开关拨为ON时相应数据位为0,开关拨为OFF时相应数据位为1；􀂾Bit1为数据高位，Bit8为数据低位。GF2488-01B设备DCC通道对应盘位：SDH传输设备简介基站传输设备简介单板指示灯检查光功率计故障处理方法SDH传输网络SDH传输网络
