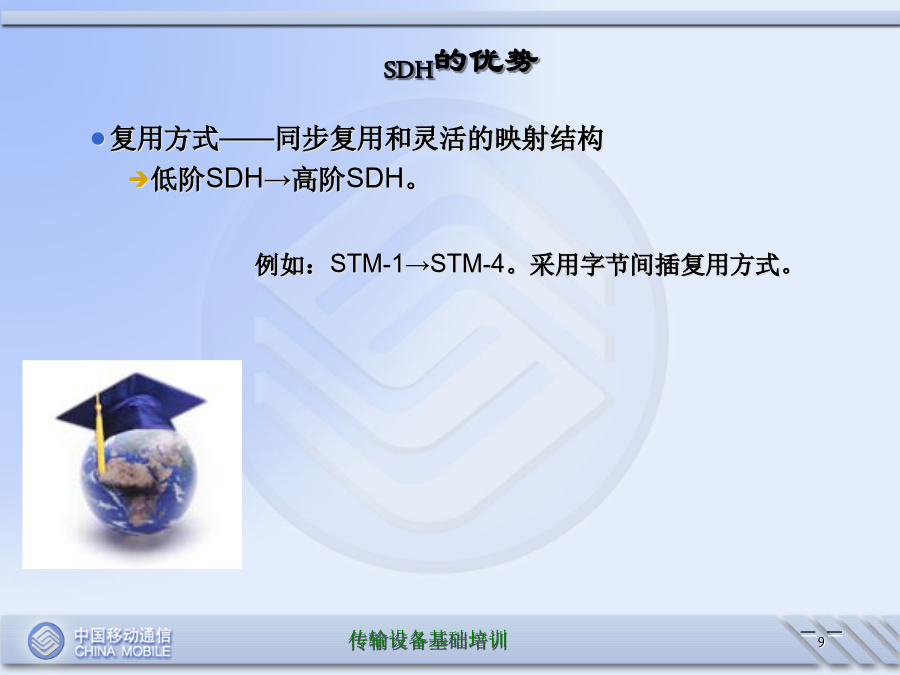

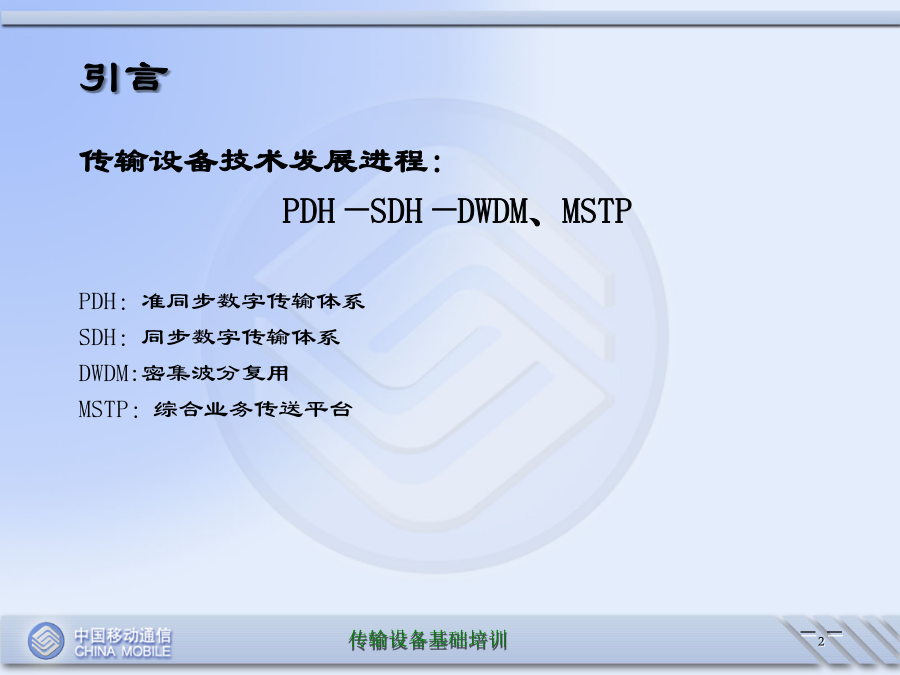

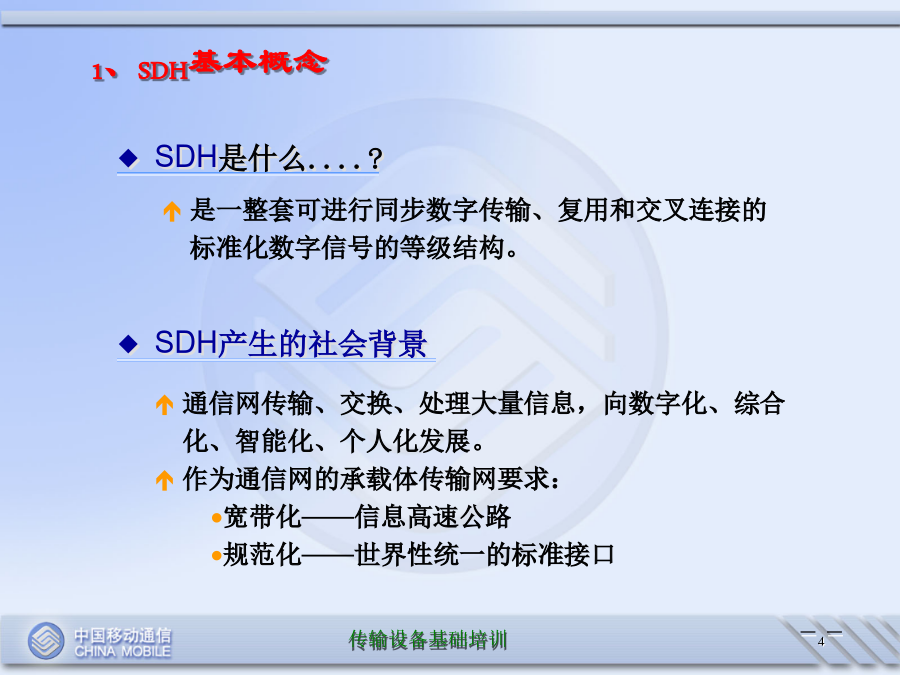

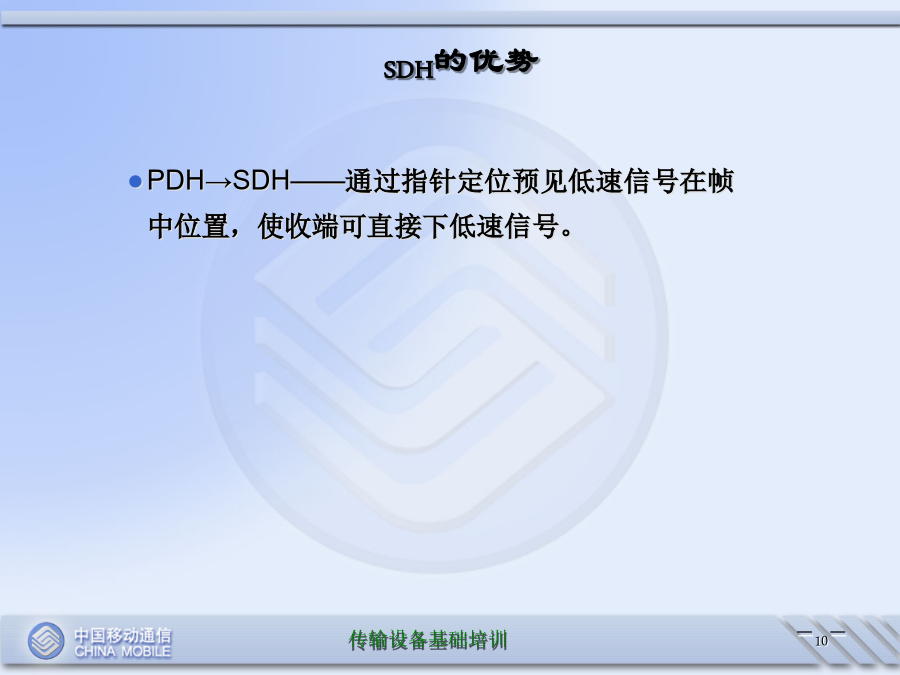

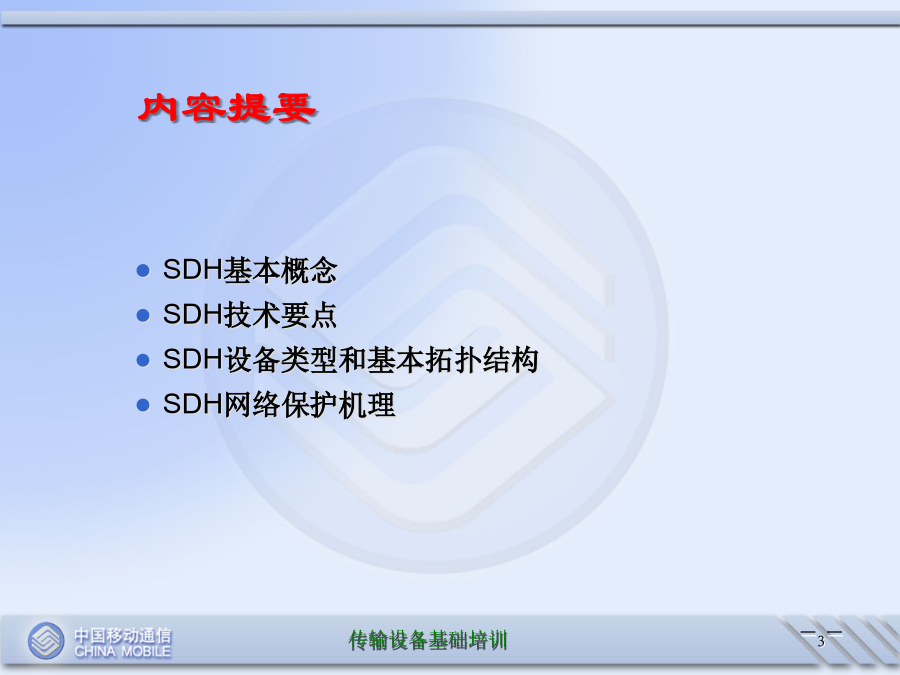

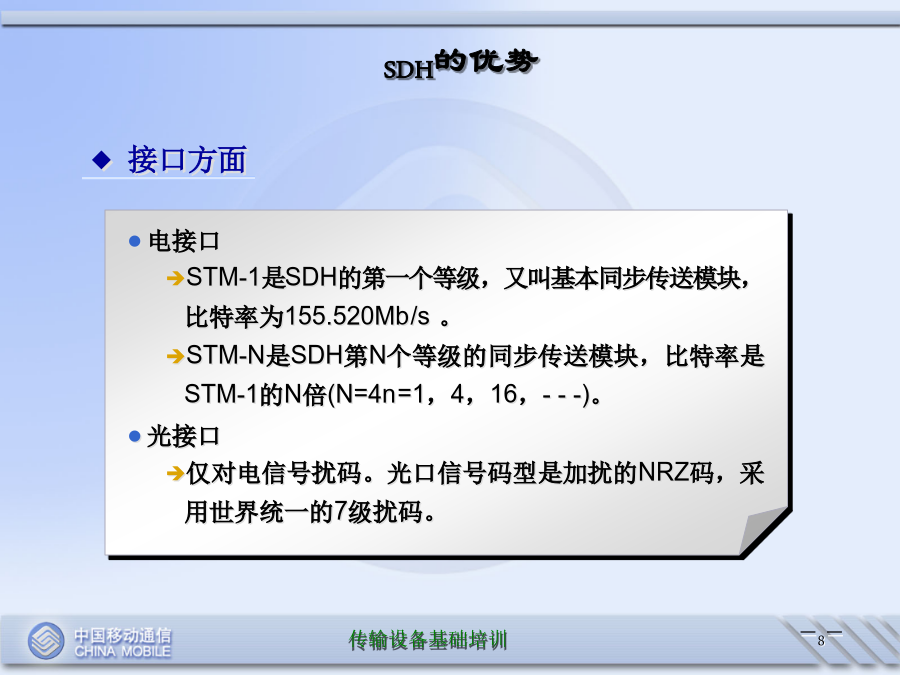

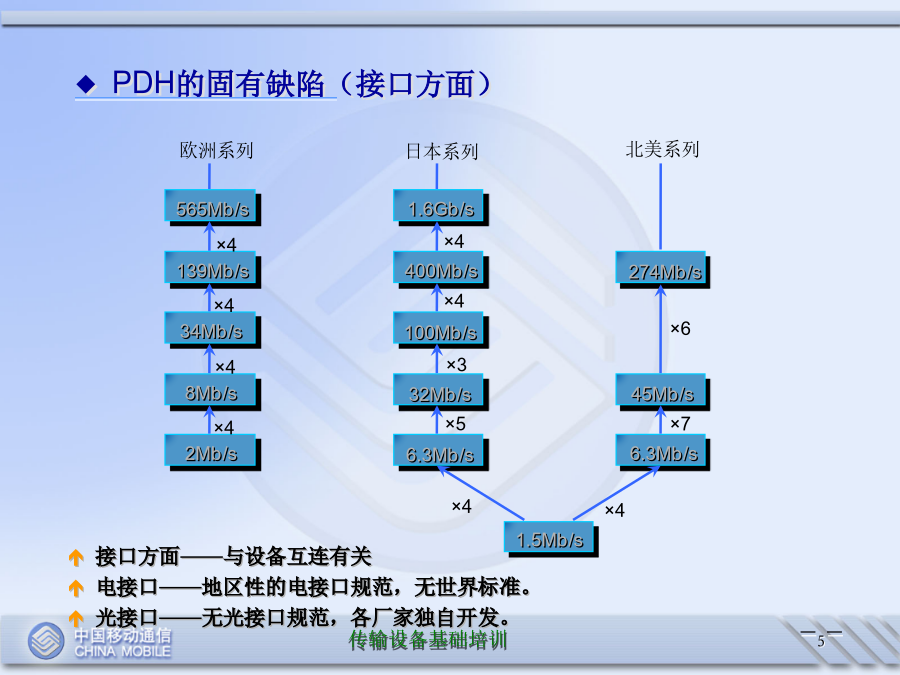

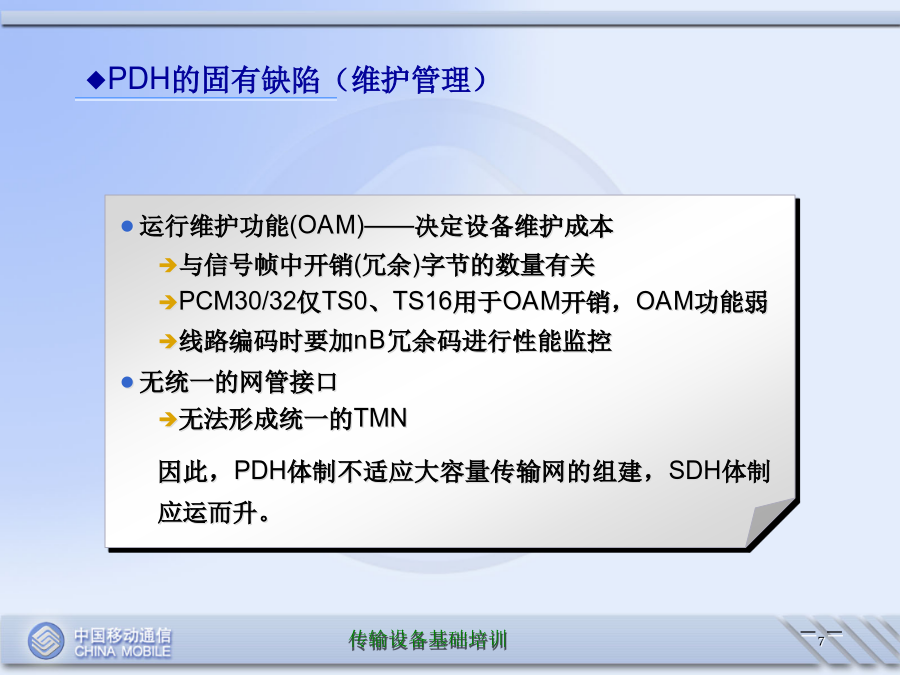

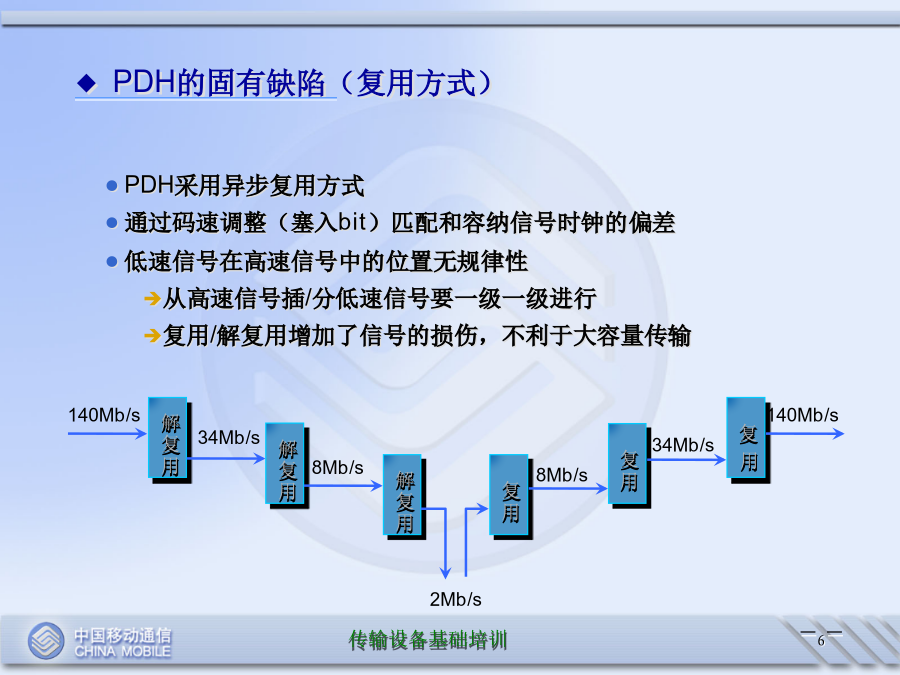

SDH传输基础培训讲义引言内容提要SDH是什么....?接口方面——与设备互连有关电接口——地区性的电接口规范，无世界标准。光接口——无光接口规范，各厂家独自开发。PDH采用异步复用方式通过码速调整（塞入bit）匹配和容纳信号时钟的偏差低速信号在高速信号中的位置无规律性从高速信号插/分低速信号要一级一级进行复用/解复用增加了信号的损伤，不利于大容量传输运行维护功能(OAM)——决定设备维护成本与信号帧中开销(冗余)字节的数量有关PCM30/32仅TS0、TS16用于OAM开销，OAM功能弱线路编码时要加nB冗余码进行性能监控无统一的网管接口无法形成统一的TMN电接口STM-1是SDH的第一个等级，又叫基本同步传送模块，比特率为155.520Mb/s。STM-N是SDH第N个等级的同步传送模块，比特率是STM-1的N倍(N=4n=1，4，16，---)。光接口仅对电信号扰码。光口信号码型是加扰的NRZ码，采用世界统一的7级扰码。复用方式——同步复用和灵活的映射结构低阶SDH→高阶SDH。PDH→SDH——通过指针定位预见低速信号在帧中位置，使收端可直接下低速信号。OAM功能用于OAM的开销多OAM功能强——这也是线路编码不用加冗余的原因兼容性——决定成本老体制设备是否还可发挥作用对新体制能否接入SDH的优势频带利用率不如PDH系统帧结构和复用步骤开销和指针SDH技术要点——帧结构和复用步骤SDH技术要点——帧结构和复用步骤SDH技术要点——帧结构和复用步骤段开销——完成对STM-N整体信号流进行监控。即对STM-N“车厢”中所有“货物包”进行整体上的性能监控。再生段开销(RSOH)—对STM-N整体信号进行监控复用段开销(MSOH)—对STM-N中的某一个STM-1信号进行监控RSOH、MSOH、POH组成SDH层层细化的监控体制二者区别：宏观（RSOH）和微观（MSOH）定位低速信号在STM-N帧中(净负荷)的位置，使低速信号在高速信号中的位置可预知。发端在将信号包装入STM-N净负荷时，加入AU-PTR，指示信号包在净负荷中的位置，即将装入“车厢”的“货物包”，赋予一个位置坐标值。收端根据AU指针值，从STM-N帧净负荷中直接拆分出所需的低速支路信号；即依据“货物包”位置坐标，从“车厢”中直接所需要的那一个“货包”。由于“车厢”中的“货物包”是以一定的规律摆放的——字节间插复用方式；所以对货物包的定位仅需定位“车厢”中第一个“货物包”即可。帧结构若复用的低速信号速率较低，即打包后信息包太小，例：2M、34M。需进行二级指针定位。先将小信息包打包成中信息包，通过支路单元帧结构低阶SDH→高阶SDH：字节间插方式，4合1PDH信号→STM-N：同步复用和灵活的映射140M→STM-N34M→STM-N2M→STM-N复用是以复用路线图进行的，ITU-T规定的路线图有多种，但一个国家和地区仅使用一种。STM-NC4——容器4；虚140M相对应的标准信息结构，完成速率适配功能。VC4—虚容器4；与C4相对应的标准信息结构，完成对装载的140M信号进行实时的性能监控。AU-4——管理单元4，与VC4相对应的信息结构复用路线140M—VC4—AU-4—STM-1，所以STM-1仅能复用进一路140M信号C3——容器3；与34M相对应的标准信息结构，完成速率适配功能。VC3——虚容器3；与C3相对应的标准信息结构，完成对装载的34M信号进行实时的性能监控。TU3——支路单元3；与VC3相对应的标准信息结构，完成一级指针定位。TUG3——支路单元组3；与TU3相对应的标准信息结构。34M—VC3—TU3—TUG3；3TUG3—VC4—STM-1；所以STM-1可以复用进3路34M。C12——容器12；与2M相对应的标准信息结构，完成2M信号速率适配，4个基帧组成一复帧。VC12——虚容器12；与2M相对应的标准信息结构，完成对某路2M信号实时监控。TU12——支路单元12；与VC12相对应的标准信息结构，完成对VC12的一级指针定位。TUG2——支路单元组2；TUG3——支路单元组3。2M—C12—VC12—TU12；3TU12—TUG2；7TUG2—TUG3；3TUG3—VC4—STM1。STM-1可装入3×7×3=63个2M信号。2M复用结构是3-7-3结构。4个C12基帧组成一个复帧。基帧、复帧装入的是同一路2M信号。基帧装入2M信号的125us时间段的信息；复帧装入2M信号500us时间段的信息内容：RSOH、MSOH、HPOH、LPOH完成层层细化的监控功能。开销定帧字节：A1、A2寻找连续信号流的帧头A1=f6H、A2=28H数字通
