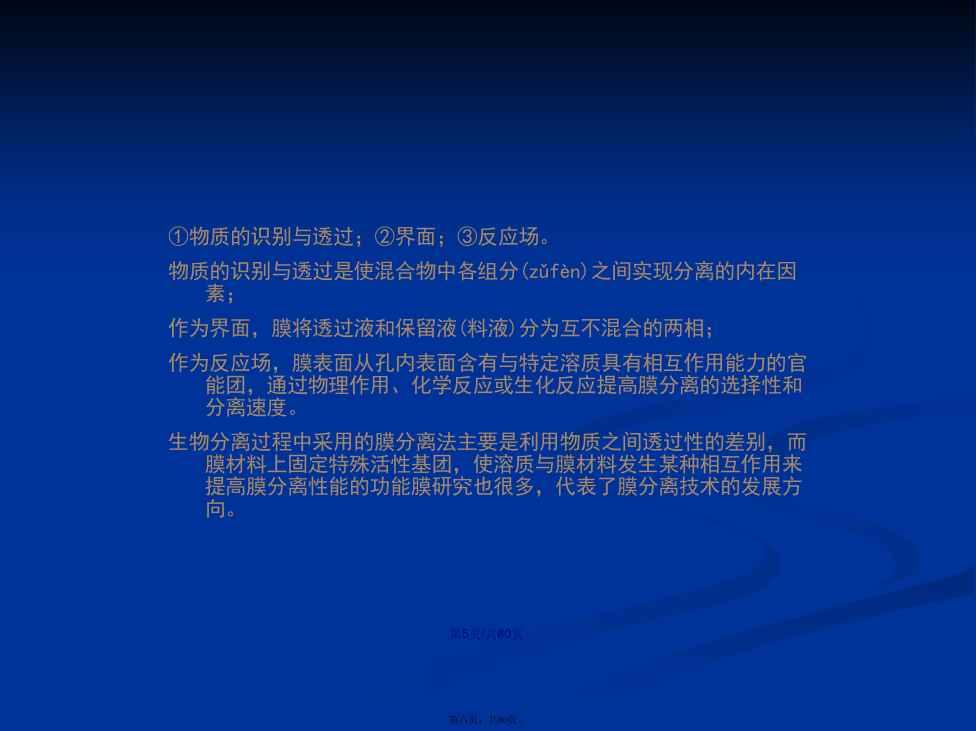

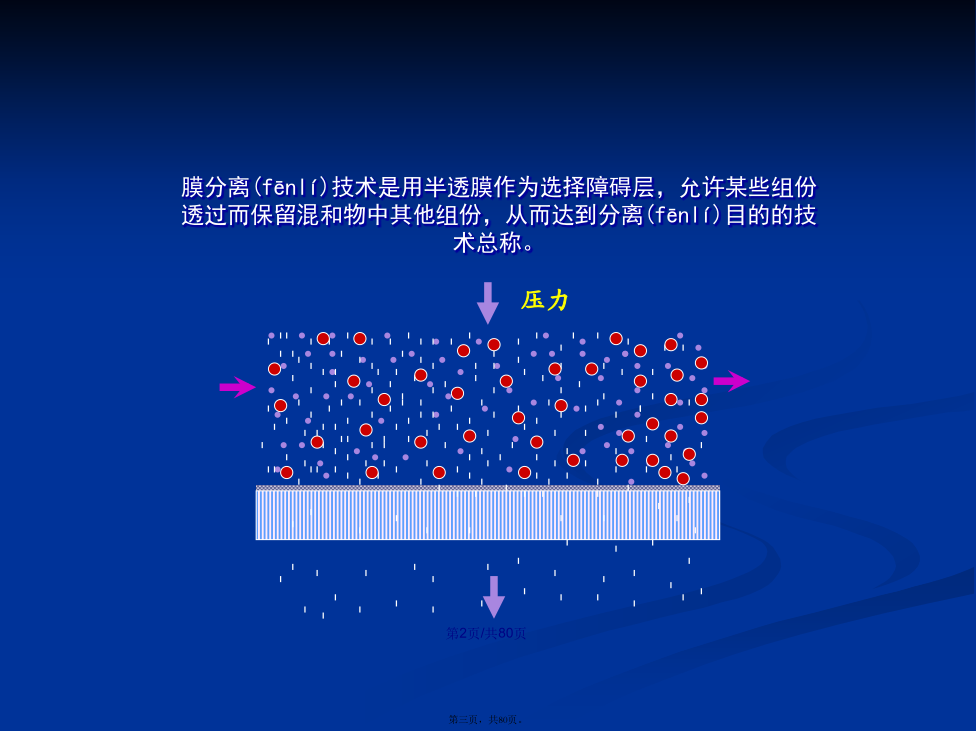

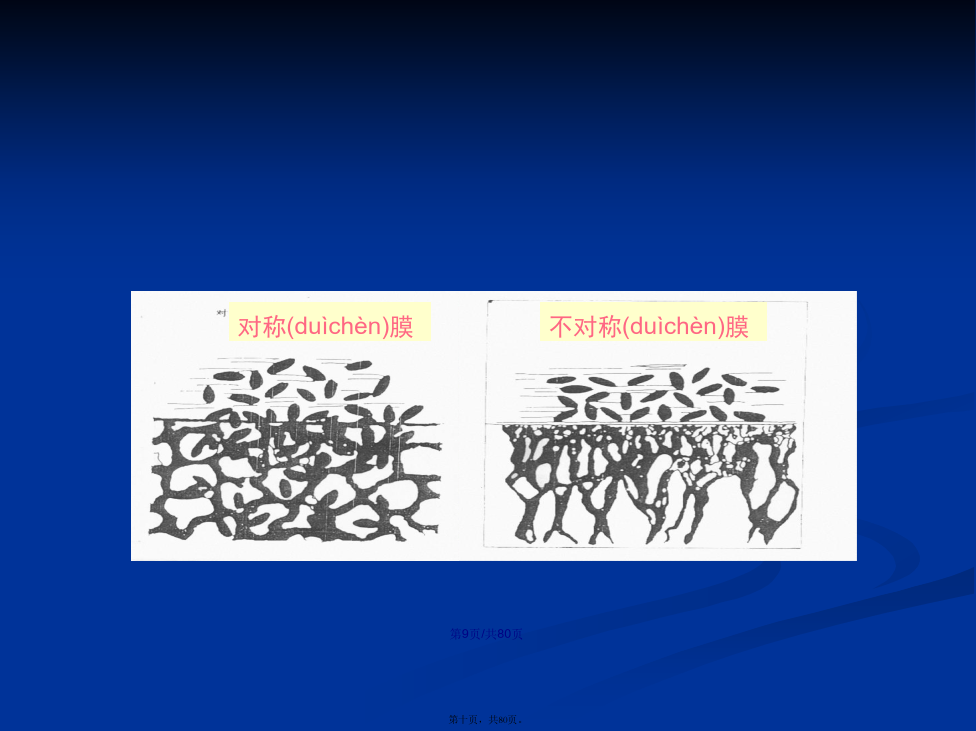

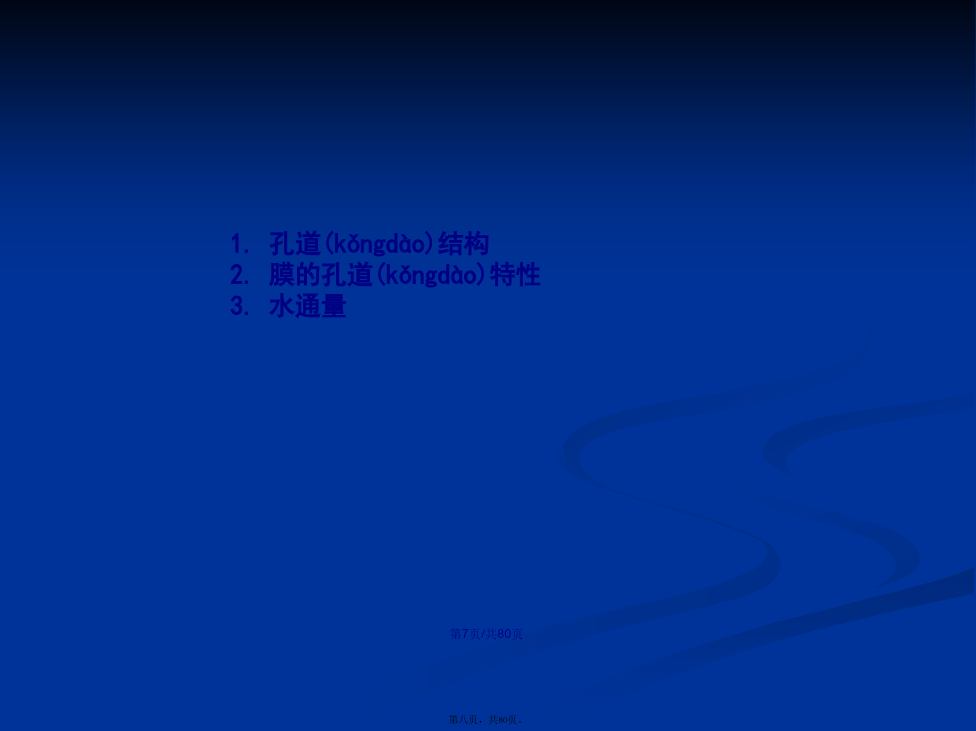

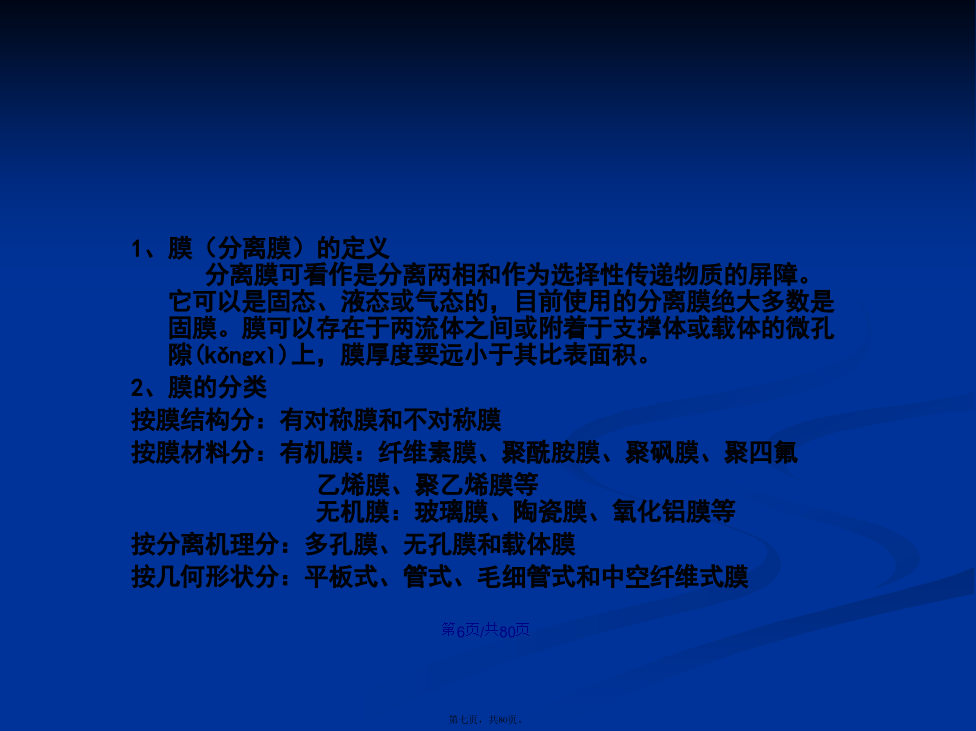

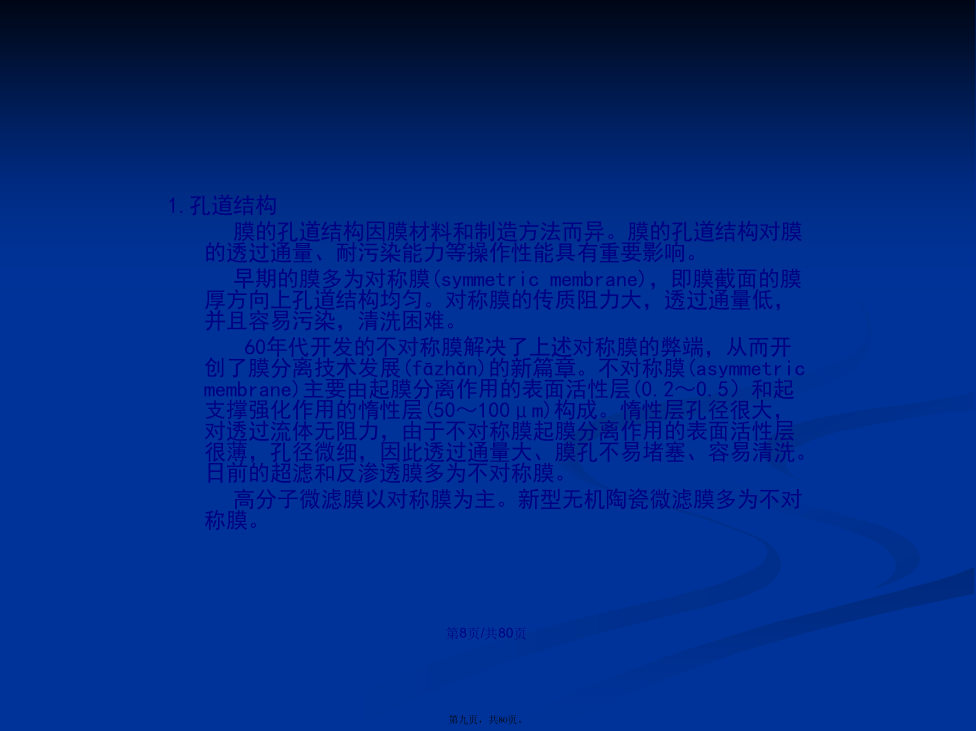

会计学4.3膜分离4.3.1膜分离概念(gàiniàn)概述(ɡàishù)膜分离过程(2)膜分离技术在分离工程中的重要(zhòngyào)作用（3）膜在分离过程中具有如下功能4.3.2膜的定义和分类膜结构膜结构膜结构膜结构膜结构4.3.3膜分离技术优点存在的问题4.3.4各种膜分离技术分离范围膜分离法(1)微滤分离原理(2)超滤分离原理(3)反渗透分离原理反渗透制淡水(dànshuǐ)原理反渗透的应用(yìngyòng)和特点(4)扩散渗析（diffusiondialysis）离子交换(lízǐjiāohuàn)膜优缺点：优点：能耗小，设备结构简单，操作方便，不需要对膜进行酸碱再生，分离过程中不需要加入其它化学药剂。缺点：渗析速度慢，分离效率低。应用(yìngyòng)：在生物医学上的应用(yìngyòng)最为广泛，主要的用途是血液渗析法（又称为人工肾），此外还有人工肺。在工业方面的应用(yìngyòng)从钢铁工业酸洗废液中回收硫酸及在其它废酸液中回收硝酸等；从化工厂人造丝浆压液中回收NaOH（5）电渗析的基本原理阳极反应：阴极反应：电渗析在废水处理中的应用(yìngyòng)（6）渗透汽化分离原理渗透气化的原理示于左图。疏水膜的一侧通入料液，另一侧(透过侧)抽真空或通入惰性气体(duòxìngqìtǐ)，使膜两侧产生溶质分压差。在分压差的作用下，料液中的溶质溶于膜内，扩散通过膜，在透过侧发生气化，气化的溶质被膜装置外设置的冷凝器冷凝回收。因此，渗透气化法根据溶质间透过膜的速度不同，使混合物得到分离。膜与溶质的相互作用决定溶质的渗透速度。4.3.6膜组件4.3.6膜组件2.平板膜组件平板膜组件与板式换热器或加压叶滤机相似，由多枚圆形或长方形平板膜以1mm左有的间隔重叠加工而成，膜间衬设多孔薄膜，供料液或滤波流动。平板膜组件比管式膜组件比表面积大得多。3.螺旋卷式膜组件螺旋卷式膜组件是将两张平板膜固定在多孔性滤液隔网上(隔网为滤液流路)，两端密封。两张膜的上下分别衬设一张料液隔网(为料液流路)，卷绕在空心管上，空心管用于滤液的回收(huíshōu)。螺旋卷式膜组件的比表面积大，结构简单，价格较便宜。但缺点是处理悬浮物浓度较高的料液时容易发生堵塞现象。反渗透膜与装置(zhuāngzhì)4.中空纤维(毛细管)式膜组件中空纤维或毛细管膜组件由数百至数百万根中空纤维膜固定在圆筒形容器内构成。严格地讲，内径为40～80um的膜称中空纤维膜，而内径为0.25～2.5mm的膜称毛细管膜。由于两种膜组件的结构基本相同，故一般将这两种膜装置统称为中空纤维膜组件。毛细管膜的耐压能力在1.0MPa以下，主要用于超滤和微滤；中空纤维膜的耐压能力较高，常用于反渗透。由于中空纤维膜组件由许多极细的中空纤维构成，采用外压式操作(料液走壳方)时，流动容易形成沟流效应(channelling)，凝胶吸附层的控制比较困难；采用内压式操作(料液走腔内)时，为防止堵塞，需对料液进行预处理，除去其中的微粒。外压式膜组件结构膜分离技术的特点回顾4.3.6膜分离的应用领域（2）食品/饮料(yǐnliào)工业啤酒/果酒/黄酒/葡萄酒的澄清除菌过滤苹果、梨、草莓、橙、芒果、桃、梅、李、柠檬等果汁的澄清除菌过滤苹果、梨、凤梨、草莓、橙、芒果、桃、梅、李、柠檬等果汁的脱水浓缩葡萄酒/果酒/茶/咖啡芬香气味的浓缩保留豆蛋白/乳清蛋白/白蛋白/单糖/多糖溶液的澄清与浓缩乳清、奶酶及其他乳品的澄清、脱盐与浓缩蔬菜抽提汁/西红柿汁的脱水浓缩（3）制药/生物工程抗生素、维生素、有机酸、氨基酸、酶等发酵液的澄清除菌过滤抗生素、维生素、有机酸、氨基酸等发酵液的蛋白剔除酶、蛋白质、多糖制备过程中细胞碎片的剔除抗生素、氨基酸、维生素、有机酸、酶、多糖、蛋白质的纯化与浓缩6-APA、7-ACA、7-ADCA及其他半合成抗生素的脱盐浓缩中成药、保健品口服液的澄清除菌过滤动物血浆、血清的浓缩精制其他相关的脱盐浓缩、澄清除菌、蛋白剔除、细胞收集等分离过程（4）空气过滤喷雾干燥过程中染料、抗生素、奶粉等的回收电池厂金属镉、氧化铅粉尘(fěnchén)的收集粉碎过程中磷酸盐、氧化镁、二氧化钛、碳粉、水泥、碳酸钙的回收包装过程中砂糖、染料、奶粉、味精等的回收干燥过程中PVC、二氧化硅、活性碳、肥料等的回收合成氨尾气中氢气的回收利用其他一切有关的粉尘(fěnchén)收集及空气除尘过程（5）水处理饮用纯水（太空水）的
