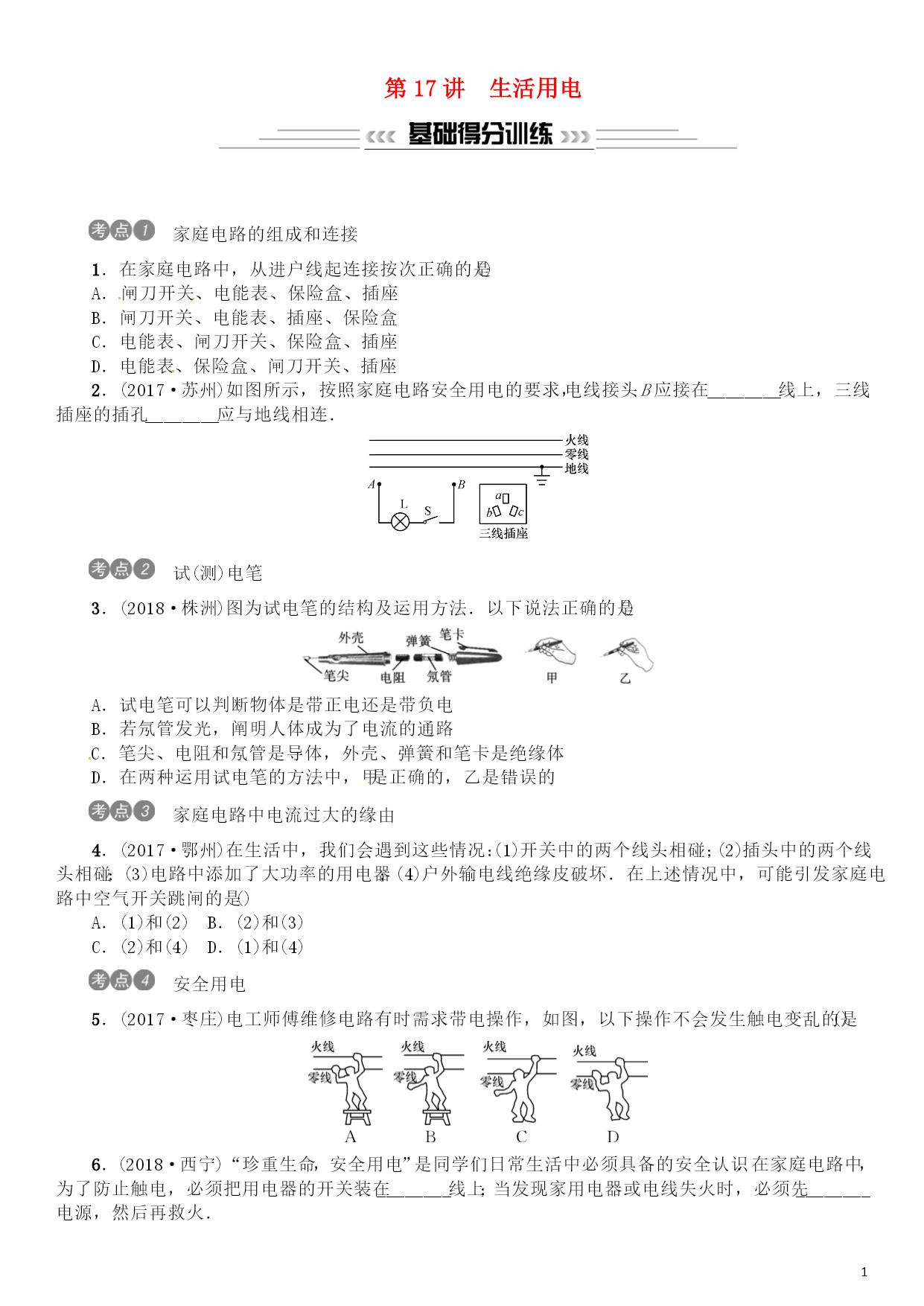

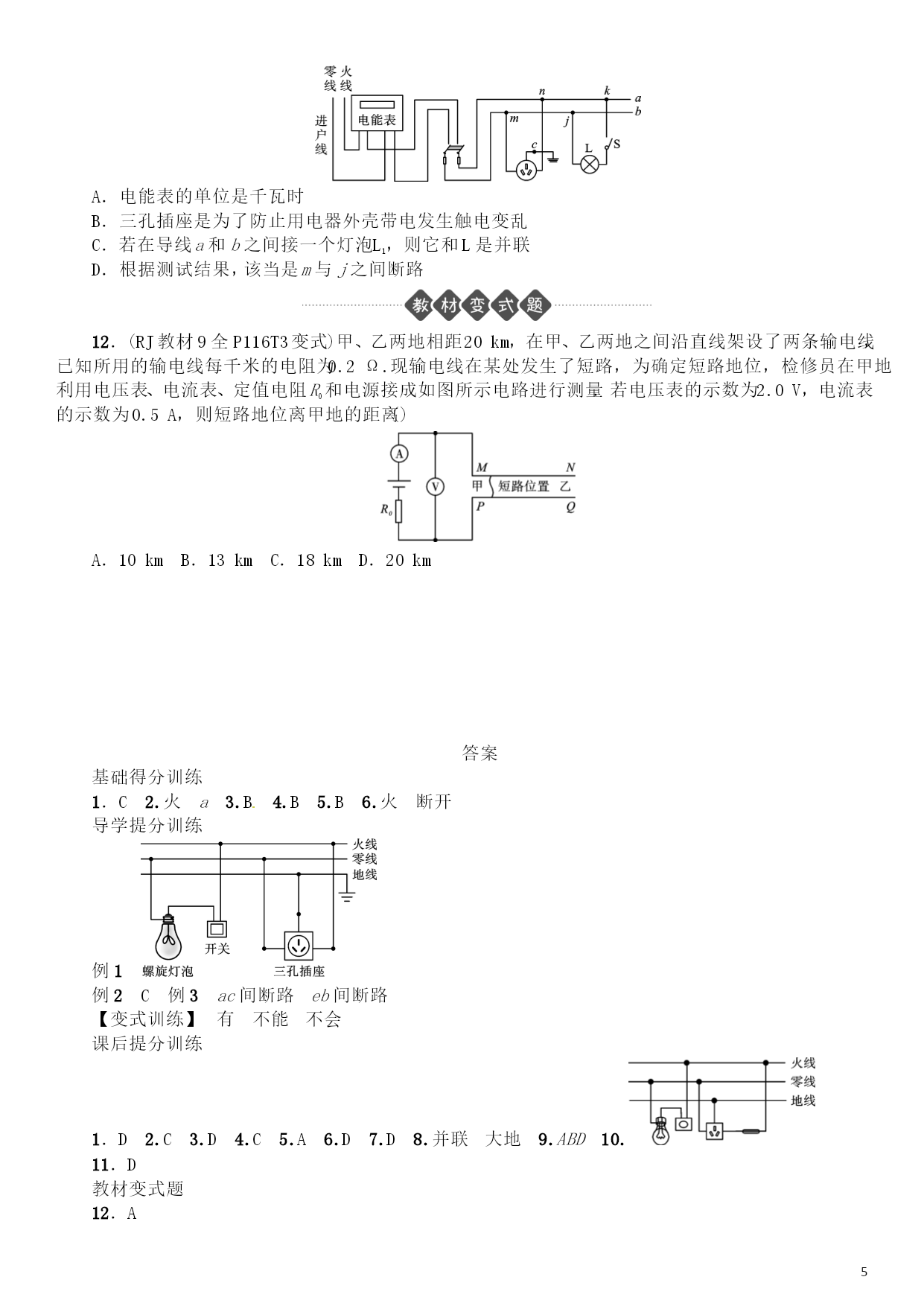

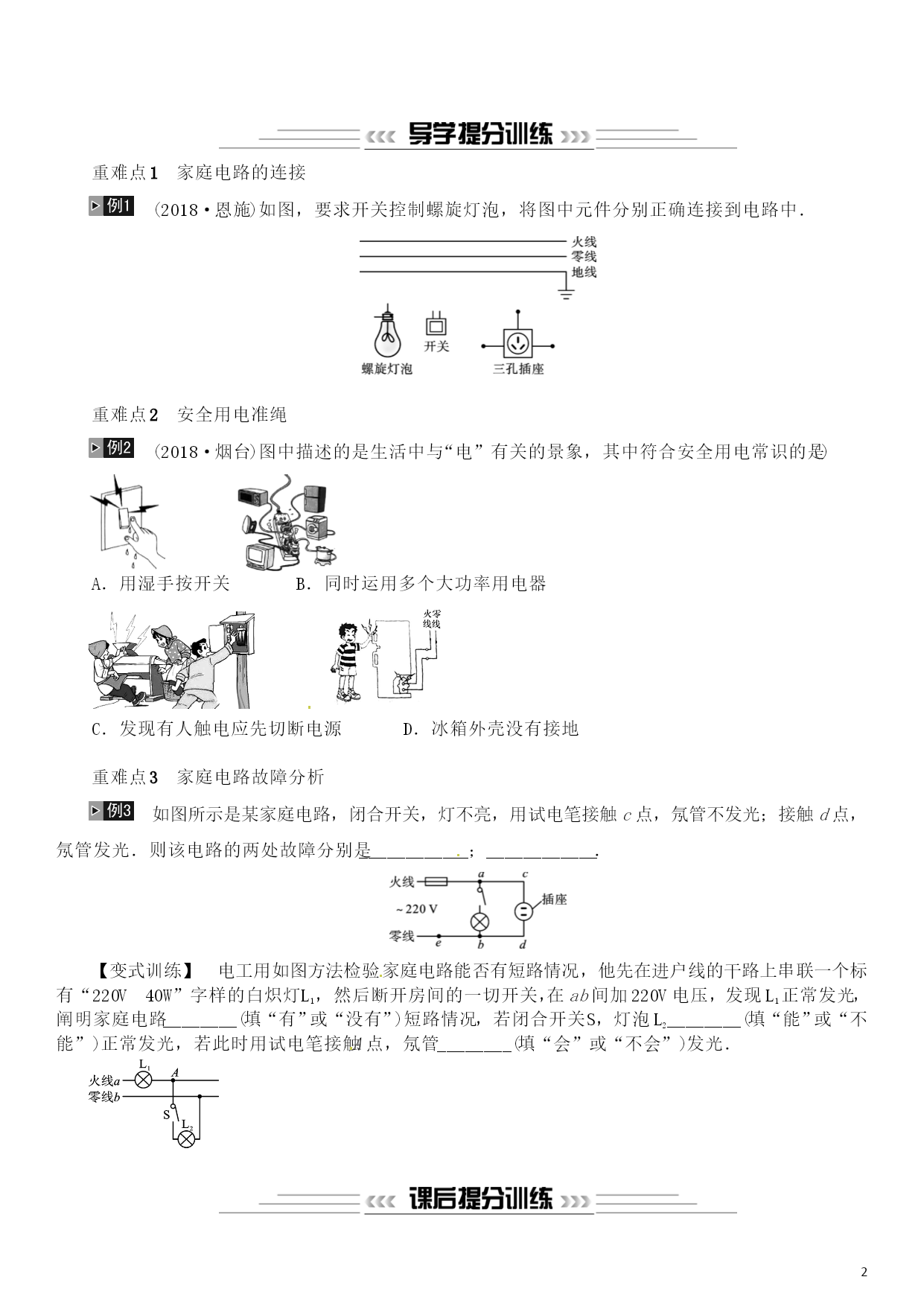

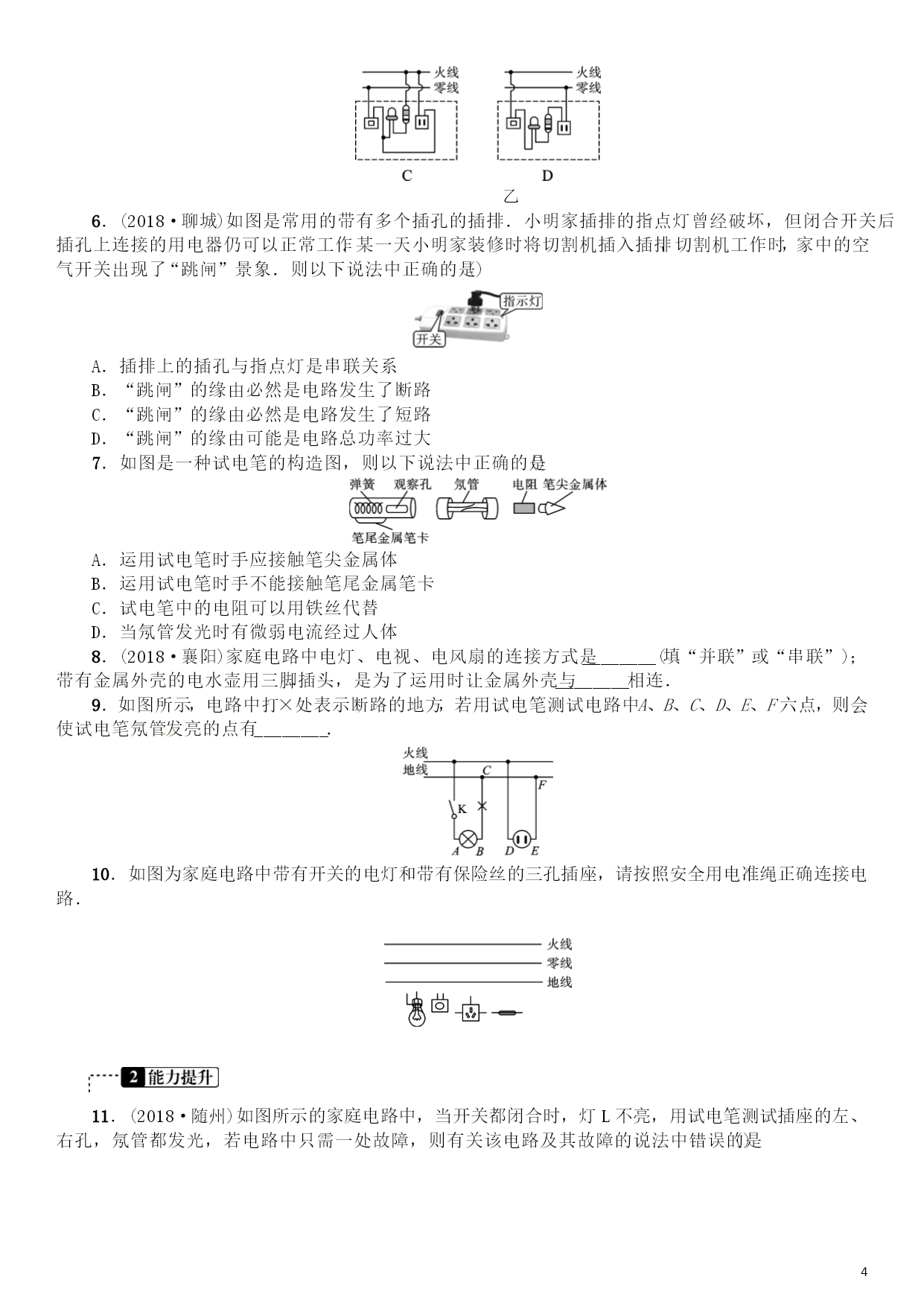

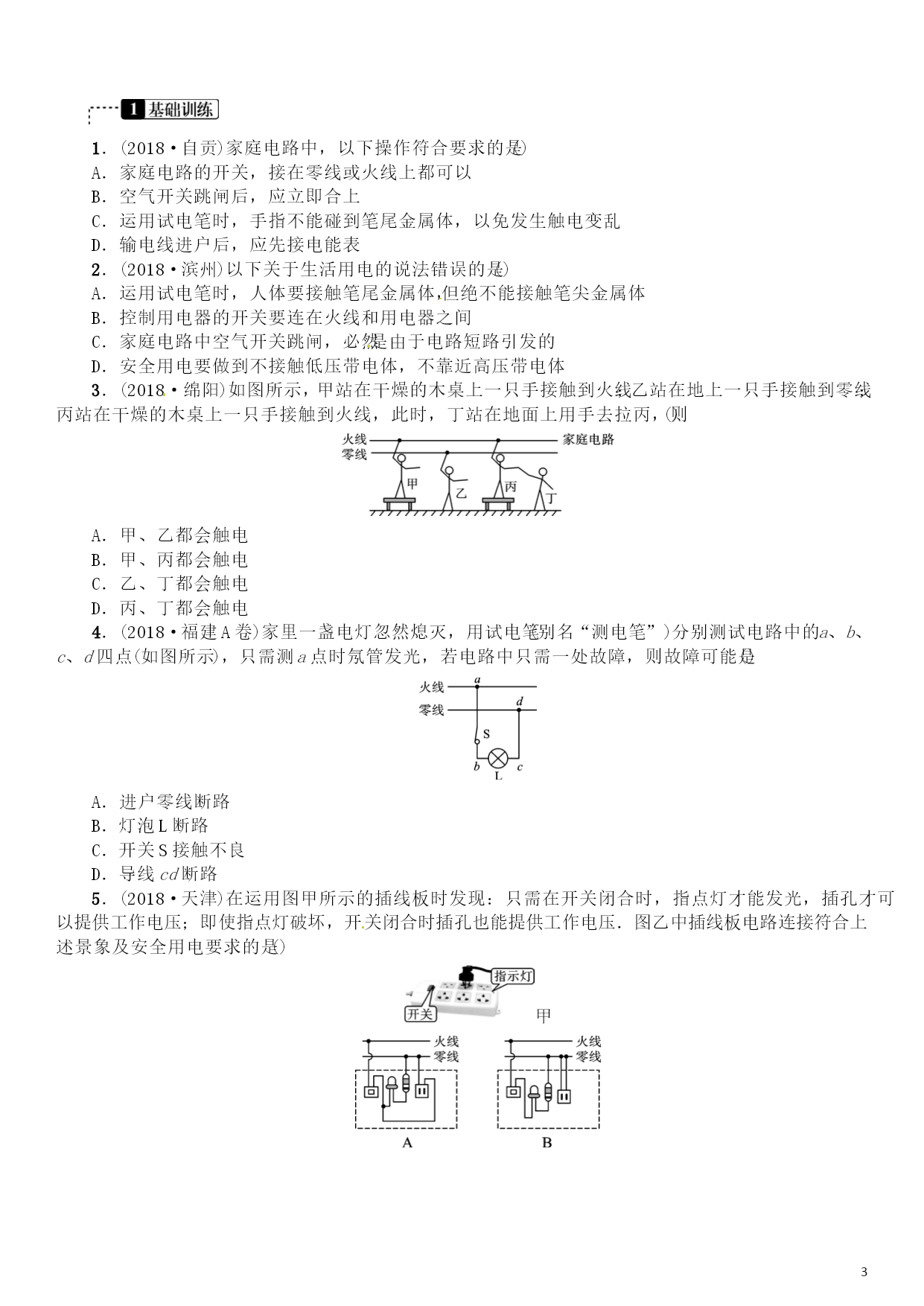

PAGEPAGE5第17讲生活用电家庭电路的组成和连接1．在家庭电路中，从进户线起连接按次正确的是()A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座2．(2017·苏州)如图所示，按照家庭电路安全用电的要求，电线接头B应接在________线上，三线插座的插孔________应与地线相连．试(测)电笔3．(2018·株洲)图为试电笔的结构及运用方法．以下说法正确的是()A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，阐明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种运用试电笔的方法中，甲是正确的，乙是错误的家庭电路中电流过大的缘由4．(2017·鄂州)在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中添加了大功率的用电器；(4)户外输电线绝缘皮破坏．在上述情况中，可能引发家庭电路中空气开关跳闸的是()A．(1)和(2)B．(2)和(3)C．(2)和(4)D．(1)和(4)安全用电5．(2017·枣庄)电工师傅维修电路有时需求带电操作，如图，以下操作不会发生触电变乱的是()6．(2018·西宁)“珍重生命，安全用电”是同学们日常生活中必须具备的安全认识．在家庭电路中，为了防止触电，必须把用电器的开关装在________线上；当发现家用电器或电线失火时，必须先________电源，然后再救火．重难点1家庭电路的连接(2018·恩施)如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．重难点2安全用电准绳(2018·烟台)图中描述的是生活中与“电”有关的景象，其中符合安全用电常识的是()A．用湿手按开关B．同时运用多个大功率用电器C．发现有人触电应先切断电源D．冰箱外壳没有接地重难点3家庭电路故障分析如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点，氖管不发光；接触d点，氖管发光．则该电路的两处故障分别是____________；____________．【变式训练】电工用如图方法检验家庭电路能否有短路情况，他先在进户线的干路上串联一个标有“220V40W”字样的白炽灯L1，然后断开房间的一切开关，在ab间加220V电压，发现L1正常发光，阐明家庭电路________(填“有”或“没有”)短路情况，若闭合开关S，灯泡L2________(填“能”或“不能”)正常发光，若此时用试电笔接触A点，氖管________(填“会”或“不会”)发光．1．(2018·自贡)家庭电路中，以下操作符合要求的是()A．家庭电路的开关，接在零线或火线上都可以B．空气开关跳闸后，应立即合上C．运用试电笔时，手指不能碰到笔尾金属体，以免发生触电变乱D．输电线进户后，应先接电能表2．(2018·滨州)以下关于生活用电的说法错误的是()A．运用试电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体B．控制用电器的开关要连在火线和用电器之间C．家庭电路中空气开关跳闸，必然是由于电路短路引发的D．安全用电要做到不接触低压带电体，不靠近高压带电体3．(2018·绵阳)如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，则()A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电4．(2018·福建A卷)家里一盏电灯忽然熄灭，用试电笔(别名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只需测a点时氖管发光，若电路中只需一处故障，则故障可能是()A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路5．(2018·天津)在运用图甲所示的插线板时发现：只需在开关闭合时，指点灯才能发光，插孔才可以提供工作电压；即使指点灯破坏，开关闭合时插孔也能提供工作电压．图乙中插线板电路连接符合上述景象及安全用电要求的是()甲乙6．(2018·聊城)如图是常用的带有多个插孔的插排．小明家插排的指点灯曾经破坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”景象．则以下说法中正确的是()A．插排上的插孔与指点灯是串联关系B．“跳闸”的缘由必然是电路发生了断路C．“跳闸”的缘由必然是电路发生了短路D．“跳闸”的缘由可能是电路总功率过大7．如图是一种试电笔的构造图，则以下说法中正确的是()A．运用试
