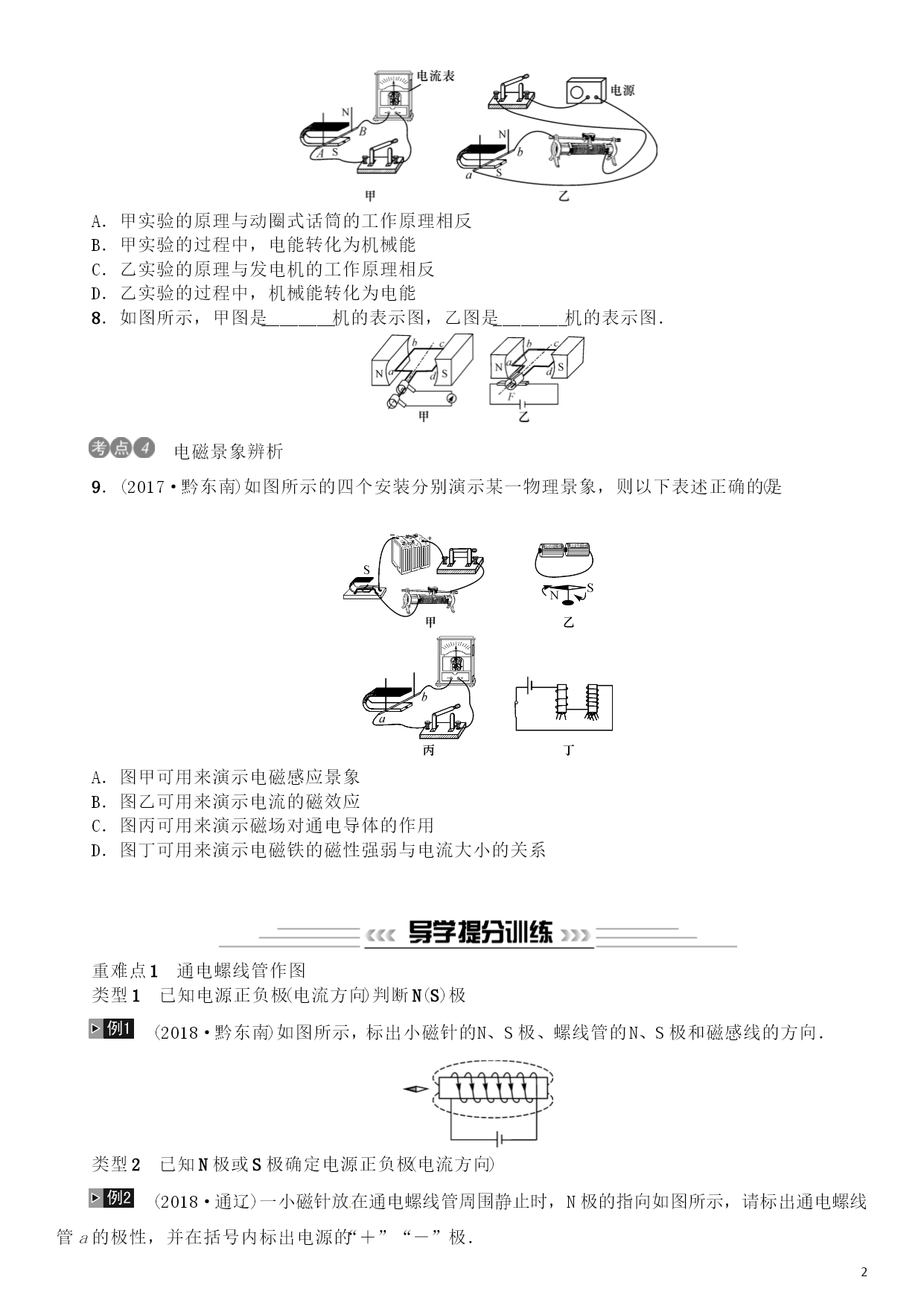

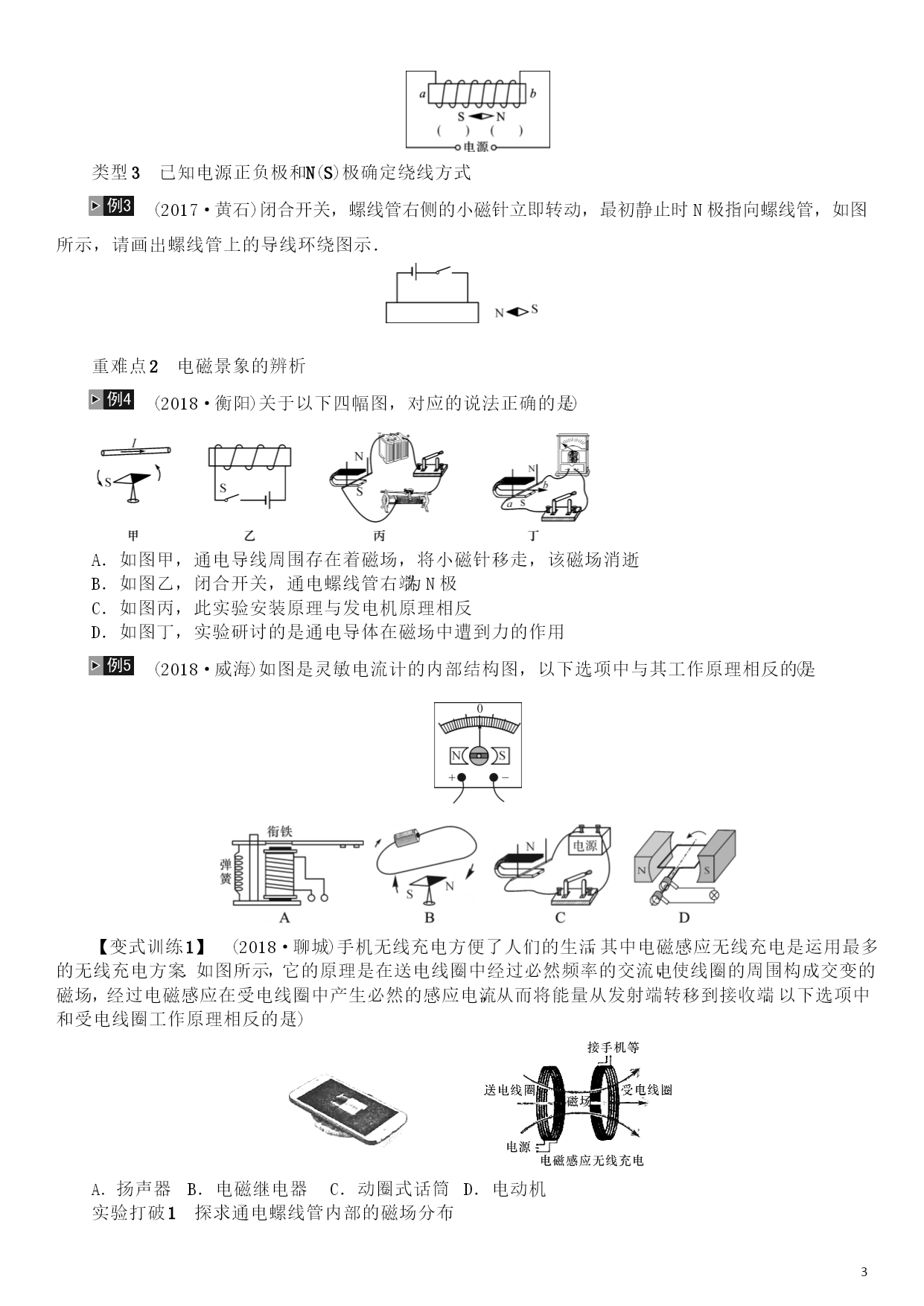

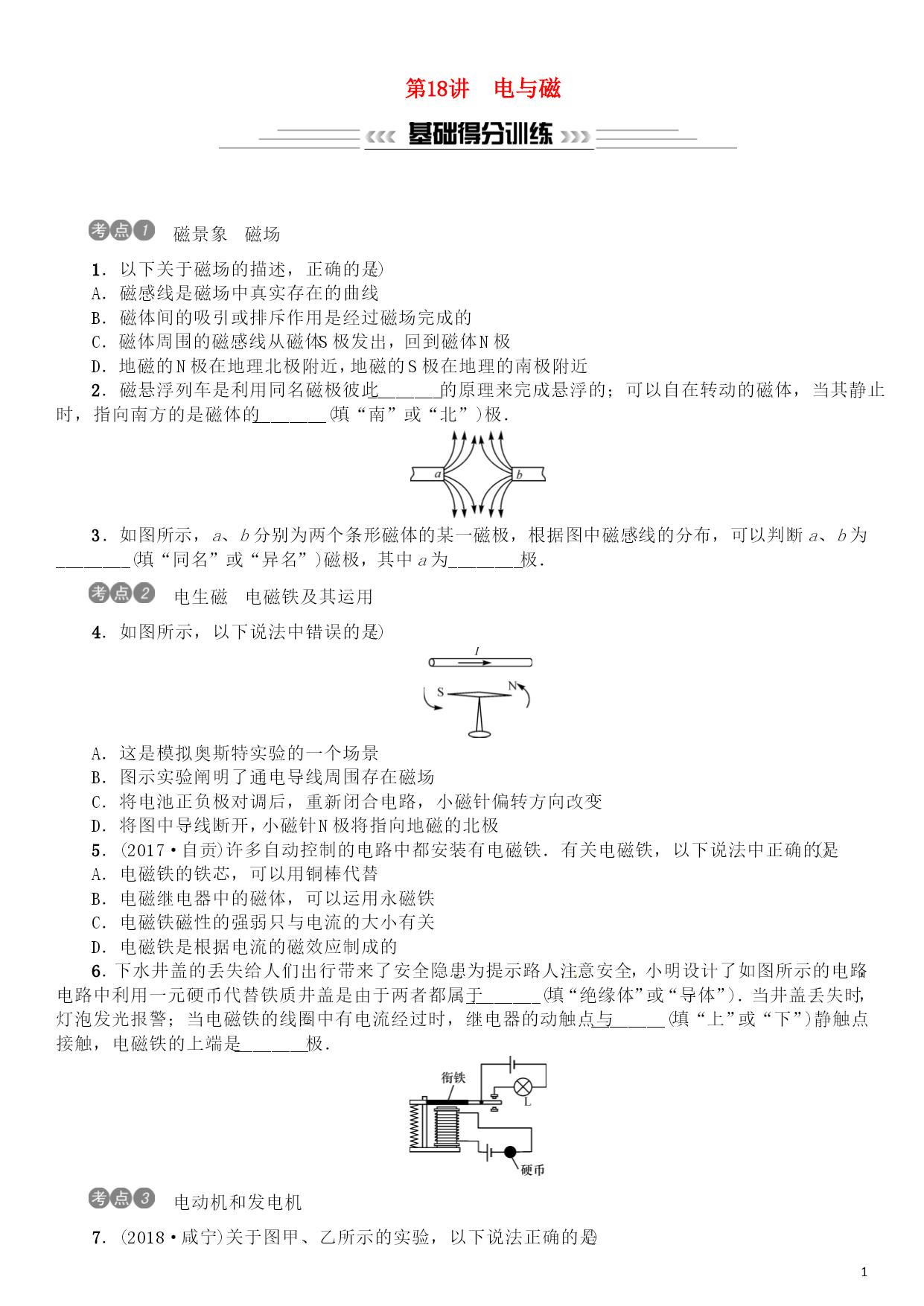

PAGEPAGE10电与磁磁景象磁场1．以下关于磁场的描述，正确的是()A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是经过磁场完成的C．磁体周围的磁感线从磁体S极发出，回到磁体N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近2．磁悬浮列车是利用同名磁极彼此________的原理来完成悬浮的；可以自在转动的磁体，当其静止时，指向南方的是磁体的________(填“南”或“北”)极．3．如图所示，a、b分别为两个条形磁体的某一磁极，根据图中磁感线的分布，可以判断a、b为________(填“同名”或“异名”)磁极，其中a为________极．电生磁电磁铁及其运用4．如图所示，以下说法中错误的是()A．这是模拟奥斯特实验的一个场景B．图示实验阐明了通电导线周围存在磁场C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极5．(2017·自贡)许多自动控制的电路中都安装有电磁铁．有关电磁铁，以下说法中正确的是()A．电磁铁的铁芯，可以用铜棒代替B．电磁继电器中的磁体，可以运用永磁铁C．电磁铁磁性的强弱只与电流的大小有关D．电磁铁是根据电流的磁效应制成的6．下水井盖的丢失给人们出行带来了安全隐患．为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖是由于两者都属于________(填“绝缘体”或“导体”)．当井盖丢失时，灯泡发光报警；当电磁铁的线圈中有电流经过时，继电器的动触点与________(填“上”或“下”)静触点接触，电磁铁的上端是________极．电动机和发电机7．(2018·咸宁)关于图甲、乙所示的实验，以下说法正确的是()A．甲实验的原理与动圈式话筒的工作原理相反B．甲实验的过程中，电能转化为机械能C．乙实验的原理与发电机的工作原理相反D．乙实验的过程中，机械能转化为电能8．如图所示，甲图是________机的表示图，乙图是________机的表示图．电磁景象辨析9．(2017·黔东南)如图所示的四个安装分别演示某一物理景象，则以下表述正确的是()A．图甲可用来演示电磁感应景象B．图乙可用来演示电流的磁效应C．图丙可用来演示磁场对通电导体的作用D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系重难点1通电螺线管作图类型1已知电源正负极(电流方向)判断N(S)极(2018·黔东南)如图所示，标出小磁针的N、S极、螺线管的N、S极和磁感线的方向．类型2已知N极或S极确定电源正负极(电流方向)(2018·通辽)一小磁针放在通电螺线管周围静止时，N极的指向如图所示，请标出通电螺线管a的极性，并在括号内标出电源的“＋”“－”极．类型3已知电源正负极和N(S)极确定绕线方式(2017·黄石)闭合开关，螺线管右侧的小磁针立即转动，最初静止时N极指向螺线管，如图所示，请画出螺线管上的导线环绕图示．重难点2电磁景象的辨析(2018·衡阳)关于以下四幅图，对应的说法正确的是()A．如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消逝B．如图乙，闭合开关，通电螺线管右端为N极C．如图丙，此实验安装原理与发电机原理相反D．如图丁，实验研讨的是通电导体在磁场中遭到力的作用(2018·威海)如图是灵敏电流计的内部结构图，以下选项中与其工作原理相反的是()【变式训练1】(2018·聊城)手机无线充电方便了人们的生活，其中电磁感应无线充电是运用最多的无线充电方案．如图所示，它的原理是在送电线圈中经过必然频率的交流电，使线圈的周围构成交变的磁场，经过电磁感应在受电线圈中产生必然的感应电流，从而将能量从发射端转移到接收端．以下选项中和受电线圈工作原理相反的是()扬声器B．电磁继电器C．动圈式话筒D．电动机实验打破1探求通电螺线管内部的磁场分布(2018·长沙)小明同学在做“探求通电螺线管内部的磁场分布”实验时，实验安装如图所示．(1)闭合开关后，螺线管周围小磁针的指向如图1所示，小明根据螺线管右端小磁针a的指向判断出螺线管的右端为________极，则可知电源的A端为________极．(2)当电源的正负极方向对换时，小磁针a的南北极指向也对换，由此可知：通电螺线管的内部磁场方向与螺线管中导线的________方向有关．图1图2小明利用上述通电螺线管制成了简易的电磁铁甲、乙，并设计了如图2所示的电路．(3)当滑动变阻器滑片向左挪动时，电磁铁甲、乙吸引大头针的个数________(填“添加”或“减少”)，阐明电流越________(填“大”或“小”)，电磁铁磁性越强．(4
