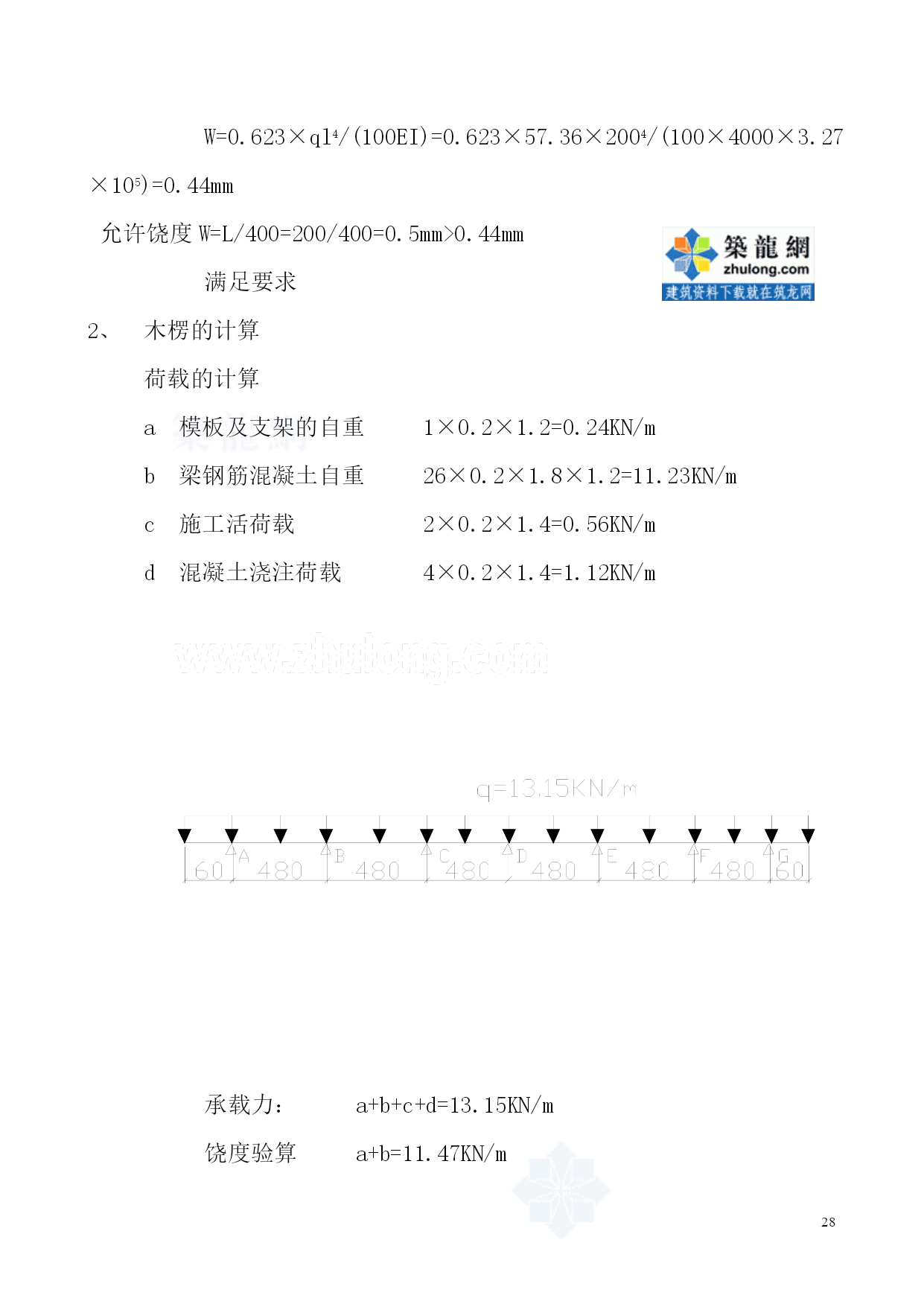

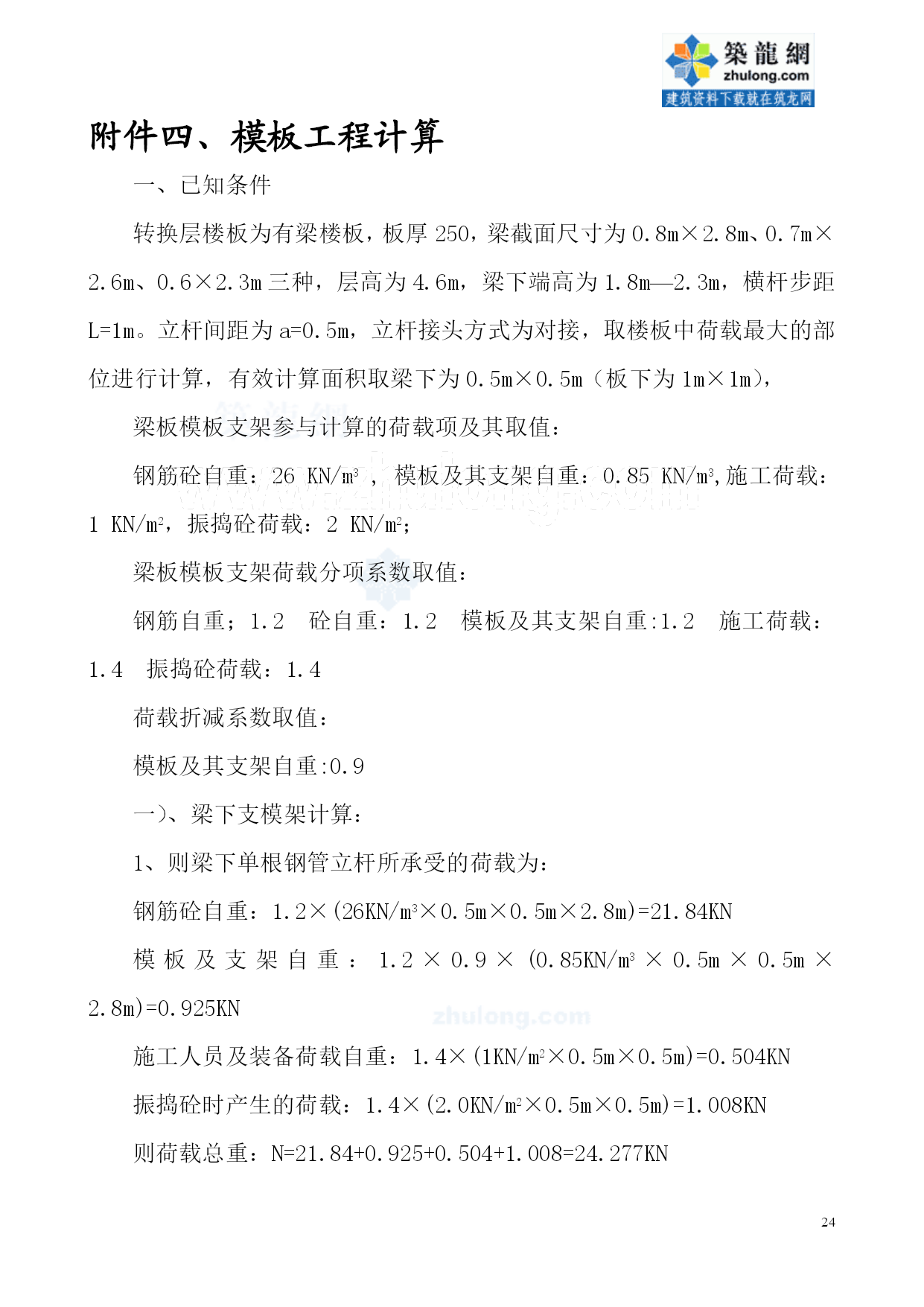

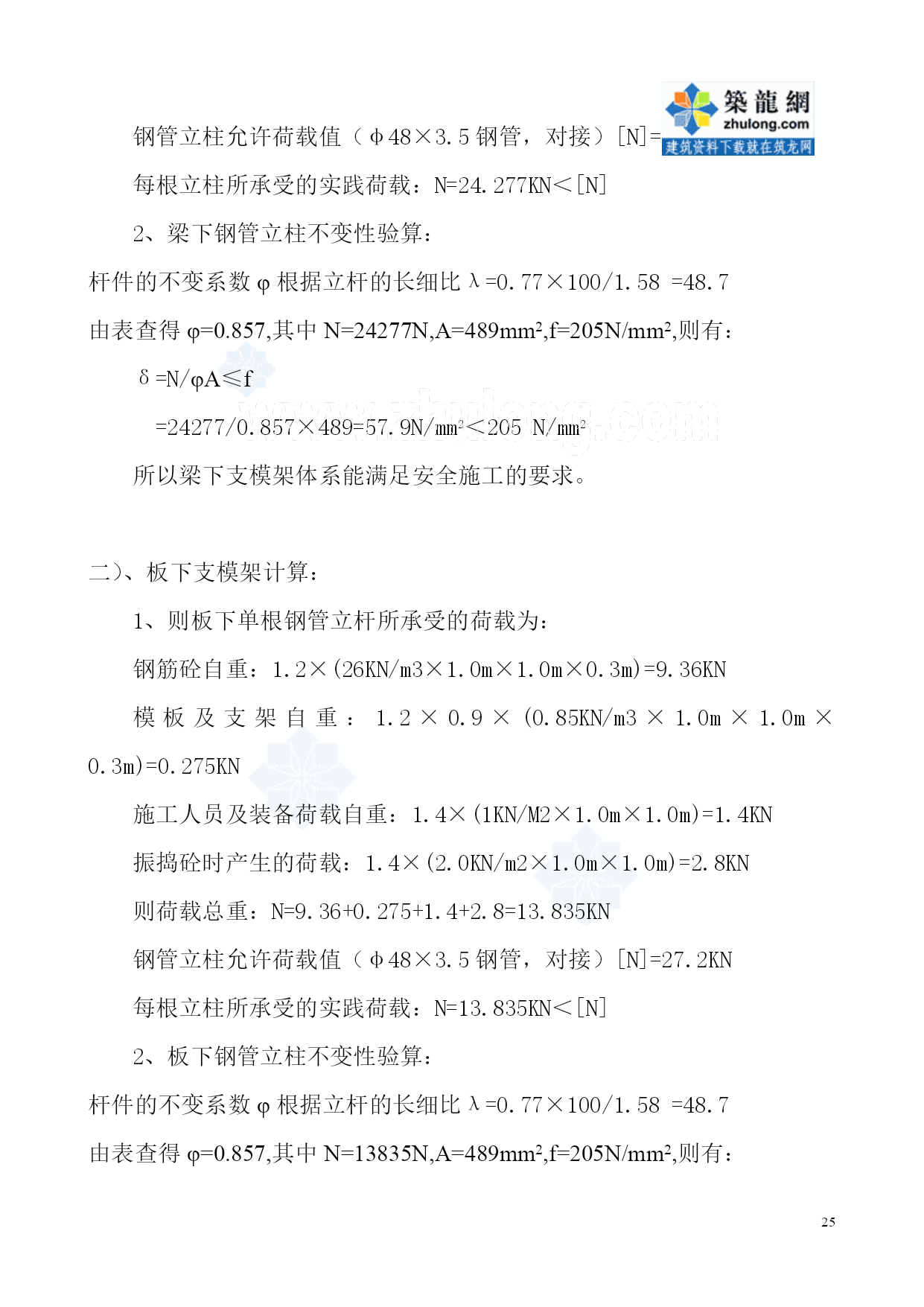

PAGEPAGE33附件四、模板工程计算一、已知条件转换层楼板为有梁楼板，板厚250，梁截面尺寸为0.8m×2.8m、0.7m×2.6m、0.6×2.3m三种，层高为4.6m，梁下端高为1.8m—2.3m，横杆步距L=1m。立杆间距为a=0.5m，立杆接头方式为对接，取楼板中荷载最大的部位进行计算，有效计算面积取梁下为0.5m×0.5m（板下为1m×1m），梁板模板支架参与计算的荷载项及其取值：钢筋砼自重：26KN/m3,模板及其支架自重：0.85KN/m3,施工荷载：1KN/m2，振捣砼荷载：2KN/m2；梁板模板支架荷载分项系数取值：钢筋自重；1.2砼自重：1.2模板及其支架自重:1.2施工荷载：1.4振捣砼荷载：1.4荷载折减系数取值：模板及其支架自重:0.9一）、梁下支模架计算：1、则梁下单根钢管立杆所承受的荷载为：钢筋砼自重：1.2×(26KN/m3×0.5m×0.5m×2.8m)=21.84KN模板及支架自重：1.2×0.9×(0.85KN/m3×0.5m×0.5m×2.8m)=0.925KN施工人员及装备荷载自重：1.4×(1KN/m2×0.5m×0.5m)=0.504KN振捣砼时产生的荷载：1.4×(2.0KN/m2×0.5m×0.5m)=1.008KN则荷载总重：N=21.84+0.925+0.504+1.008=24.277KN钢管立柱允许荷载值（φ48×3.5钢管，对接）[N]=27.2KN每根立柱所承受的实践荷载：N=24.277KN＜[N]2、梁下钢管立柱不变性验算：杆件的不变系数φ根据立杆的长细比λ=0.77×100/1.58=48.7由表查得φ=0.857,其中N=24277N,A=489mm2,f=205N/mm2,则有：δ=N/φA≤f=24277/0.857×489=57.9N/mm2＜205N/mm2所以梁下支模架体系能满足安全施工的要求。二）、板下支模架计算：1、则板下单根钢管立杆所承受的荷载为：钢筋砼自重：1.2×(26KN/m3×1.0m×1.0m×0.3m)=9.36KN模板及支架自重：1.2×0.9×(0.85KN/m3×1.0m×1.0m×0.3m)=0.275KN施工人员及装备荷载自重：1.4×(1KN/M2×1.0m×1.0m)=1.4KN振捣砼时产生的荷载：1.4×(2.0KN/m2×1.0m×1.0m)=2.8KN则荷载总重：N=9.36+0.275+1.4+2.8=13.835KN钢管立柱允许荷载值（φ48×3.5钢管，对接）[N]=27.2KN每根立柱所承受的实践荷载：N=13.835KN＜[N]2、板下钢管立柱不变性验算：杆件的不变系数φ根据立杆的长细比λ=0.77×100/1.58=48.7由表查得φ=0.857,其中N=13835N,A=489mm2,f=205N/mm2,则有：δ=N/φA≤f=13835/0.857×489=33N/mm2＜205N/mm2所以板下支模架体系能满足安全施工的要求。三）、梁侧模拉杆验算二次混凝土浇筑时的最大高度为1.8m,故取1.8m高为研讨对像，拉杆间距为500×500mm。模板侧压力为：F1=0.22rct0β1β2v1/2取rc=25KN/M3t0=4hβ1=1.2β2=1.15则F1=0.22rct0β1β2v1/2=0.22×25×4×1.2×1.15×19.2=133.1KN/M2F2=H×rc=1.8×25=45KN/M2取F=F2=45KN/M2拉杆所受的拉力为：P=F×A=45×0.5×0.5=11250N查表选用螺杆为M14=17800N﹥P=11250N（满足要求）。四、梁底模验算采用普通钢管脚手架为支持，模板采用18mm厚的胶合板。木楞60mm×80mm为背楞。取最大的转换梁800mm×2800mm为例进行计算，梁底下垫木楞5根，间距200。混凝土分两次浇筑，第一次浇筑高度为1.8米。模板的计算：荷载的计算（沿梁长度方向取1米）模板及支架的自重：0.85KN/m3×1×1.8×1.2=1.84KN/m梁钢筋混凝土自重：26×1×1.8×1.2=56.16KN/m施工活荷载：2KN/m2×1×1.4=2.8KN/m混凝土浇筑活荷载：4KN/m2×1×1.4=5.6KN/m承载力的验算：a+b+c+d=65.76KN/m饶度的验算：a+b=57.36KN/m查表：最大弯距发生在B支座Km=-0.107最大剪力发生在B左Vm=-0.607最大饶度发生在AB中Wm=0.632模板的W=1/6×b×h2=1/6×800×172=38533.3mm3MMAx=
