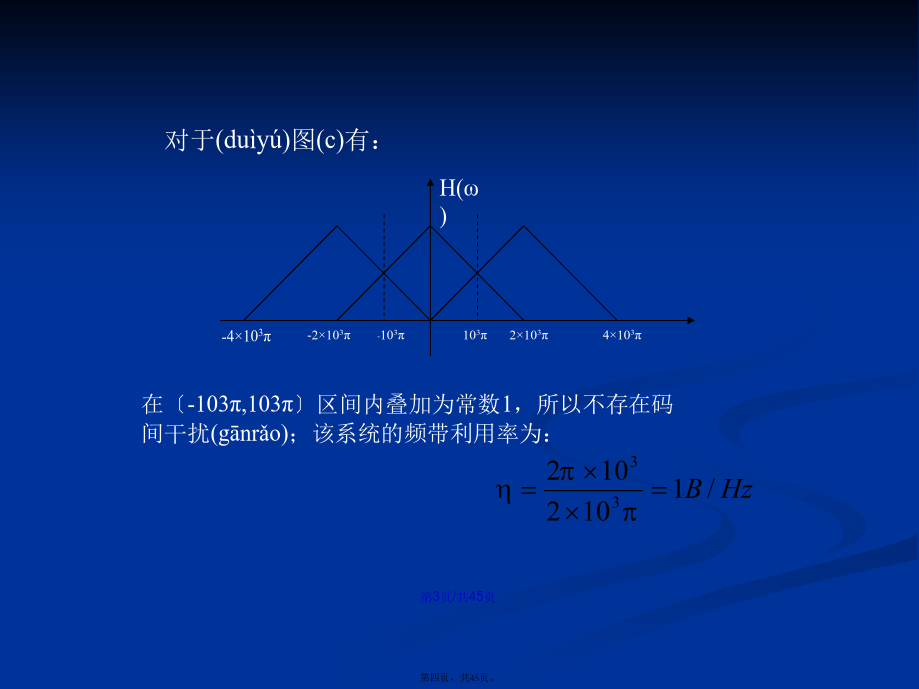

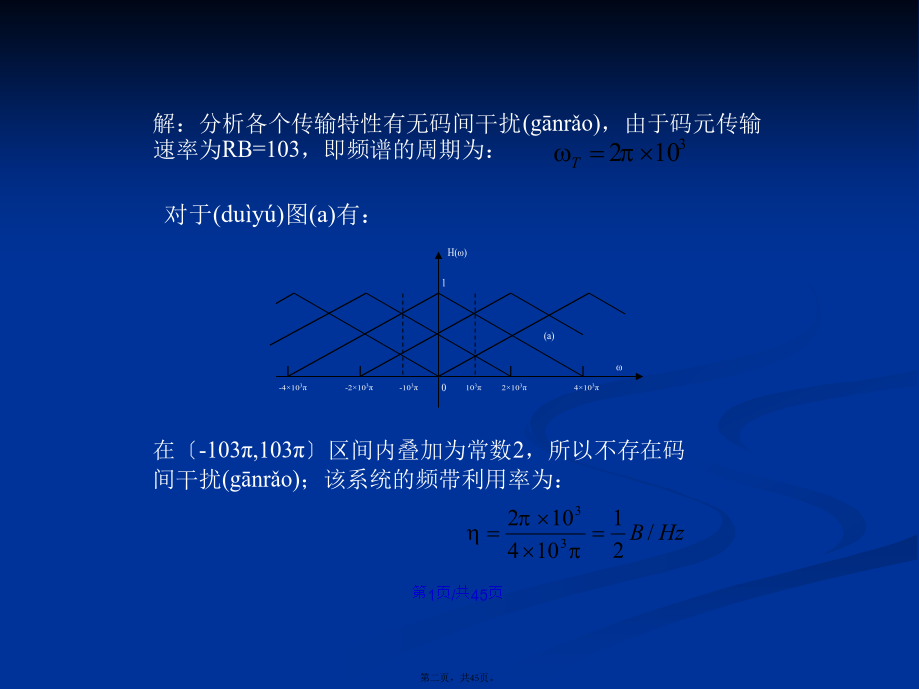

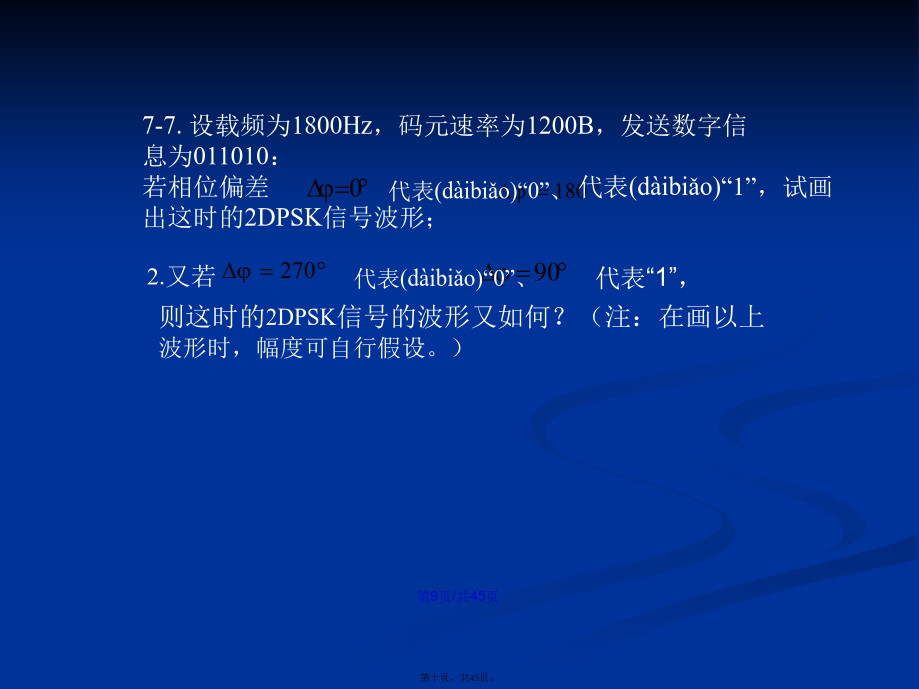

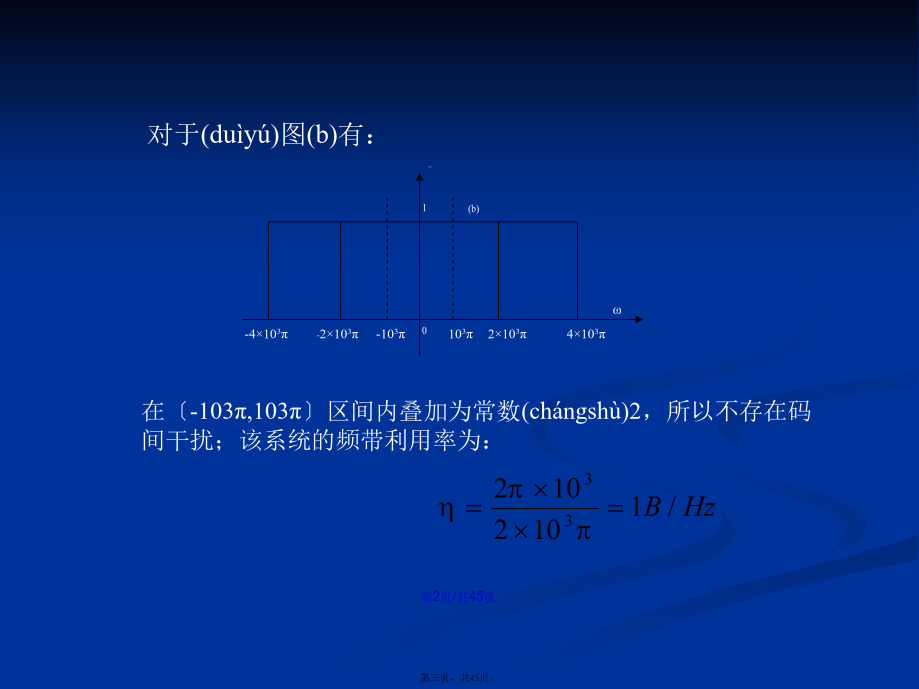

会计学解：分析各个传输特性有无码间干扰，由于码元传输速率为RB=103，即频谱的周期为：/综上所述，从系统的可靠性方面(fāngmiàn)看：三个系统都不存在码间干扰，都可以进行可靠的通信；从系统的有效性方面(fāngmiàn)看：(b)和的频带利用率比较高；从系统的可实性方面(fāngmiàn)看：(a)和比较容易实现，(b)比较难实现。所以从以上三个方面(fāngmiàn)考虑，(c)是较好的系统。2FSK信号的解调—非相干解调2FSK非相干解调过程(guòchéng)的时间波形7-7.设载频为1800Hz，码元速率为1200B，发送数字信息为011010：若相位偏差代表(dàibiǎo)“1”，试画出这时的2DPSK信号波形；0110100110109-9.采用13折线A律编码电路，设最小量化间隔为1个单位，已知抽样脉冲值为+635单位：(1)试求此时编码器输出码组，并计算量化误差；(2)写出对应于该7位码（不包括极性码）的均匀量化11位码。（采用自然二进制码。）解：（1）极性码为正，即C1＝1A律PCM各段的起始电平为如下：抽样脉冲值在段内的位置为：635－512＝123个量化单位由于段内采用(cǎiyòng)均匀量化，第7段内量化间隔为：（2）635对应(duìyìng)的量化值为：9-11.采用13折线A律编码电路，设接收端收到的码组为“01010011”、最小量化间隔为1个量化单位，并已知段内码改用折叠二进制码：（1）试问译码器输出为多少量化单位；（2）写出对应于该7位码（不包括极性码）的均匀量化11位自然二进码。解：（1）极性码C1＝0，可知量化值为负值段落码C2C3C4＝101，可知抽样值落在第6段内，其起始电平为256由于段内码C5C6C7C8＝0011为折叠二进制码，转换为自然二进制码为：0111-0011＝0100，即段内的位置在第4段所以译码器输出为：9-11、采用13折线A律编码，设最小量化间隔为1个单位，已知抽样脉冲值为-95个单位：试求：(1)、编码器输出的码组（要求写出编码过程）；(2)、译码器输出；(3)、量化误差。解：(1)-95△PAM=-95△<0∴X1=095△在64△~128△之间为第4大段，∴X2X3X4=011，起始电平64△，段落(duànluò)长64△，每小段长64△/16=4△(95-64)/4=7.75，为第8小段，X5X6X7X8=0111(7对应的二进制数)(2)译码器输出9-14.单路话音信号的最高频率为4kHz，抽样速率为8kHz，以PCM方式传输。设传输信号的波形(bōxínɡ)为矩形脉冲，其宽度为，且占空比为1：10-9.在功率谱密度为n0/2的高斯(ɡāosī)白噪声下，设计一个对图P10-1所示f(t)的匹配滤波器：1.如何确定最大输出信噪比的时刻？2.求匹配滤波器的冲激响应和输出波形，并绘出图形；3.求最大输出信噪比的值。解：（1）为了使匹配滤波器是可实现的，因此要求最大输出信噪比时刻应该在T以后，一般情况取T时刻，即最大输出信噪比时刻t0在T处（2）匹配滤波器的冲激响应为：10-10.在图P8-2(a)中，设系统输入s(t)及h1(t)、h2(t)分别如图P8-2(b)所示，试绘图解出h1(t)及h2(t)的输出波形，并说明(shuōmíng)h1(t)及h2(t)是否是s(t)的匹配滤波器。10-11.设到达接收机输入端的二进制信号码元s1(t)及s2(t)的波形如图P10-3所示，输入高斯噪声功率谱密度为n0/2(W/Hz)：(1)画出匹配滤波器形式的最佳接收机结构；(2)确定匹配滤波器的单位冲激响应及可能的输出波形；(3)求系统的误码率。解：（1）最佳接收机结构如下：匹配滤波器可能输出的波形有四个，分别如下：（3）信号能量：设基带信号的最高频率为，则AM信号带宽为——SSB信号带宽为——，DSB信号带宽为——。1、采用13折线A律编码，设最小量化间隔为1个单位，已知抽样脉冲值为-95个单位：试求：(1)、编码器输出的码组（要求写出编码过程）；(2)、译码器输出；(3)、量化误差。1、采用13折线A律编码，设最小量化间隔为1个单位，已知抽样脉冲(màichōng)值为-95个单位：试求：(1)
