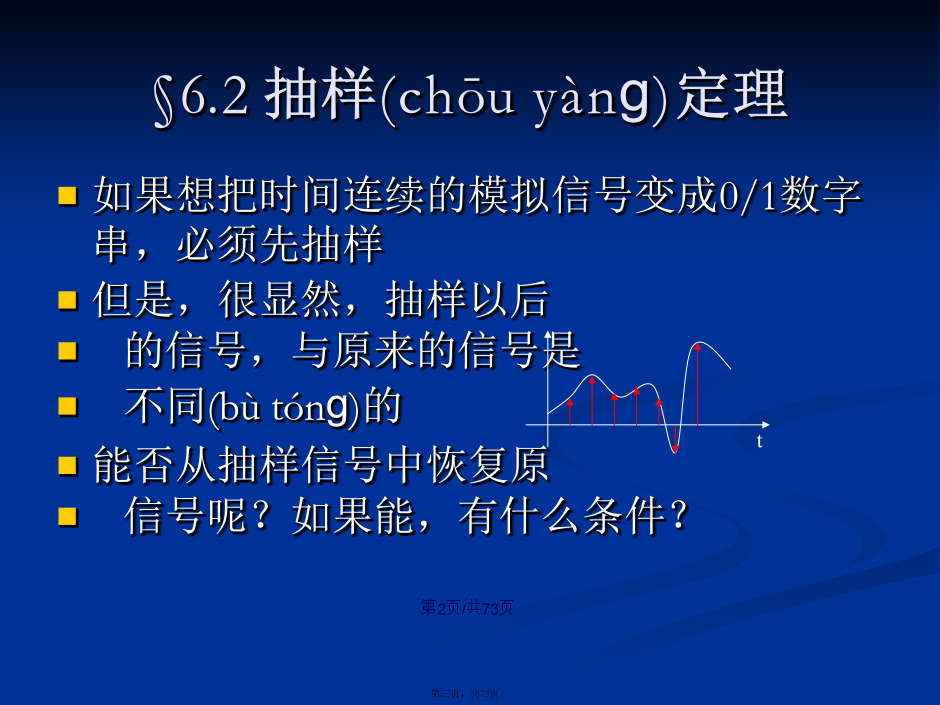

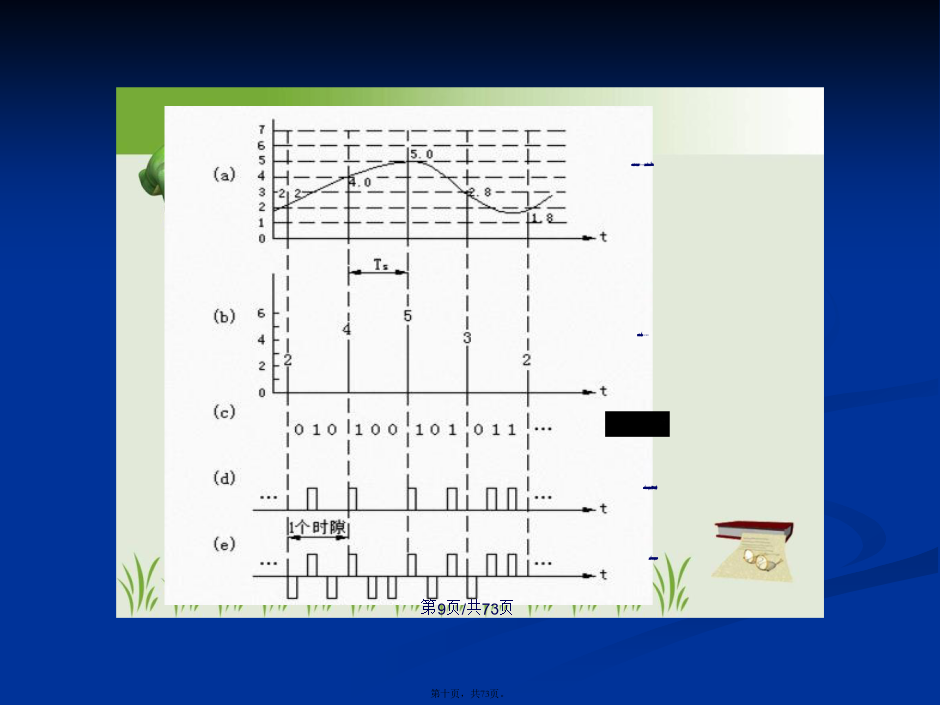

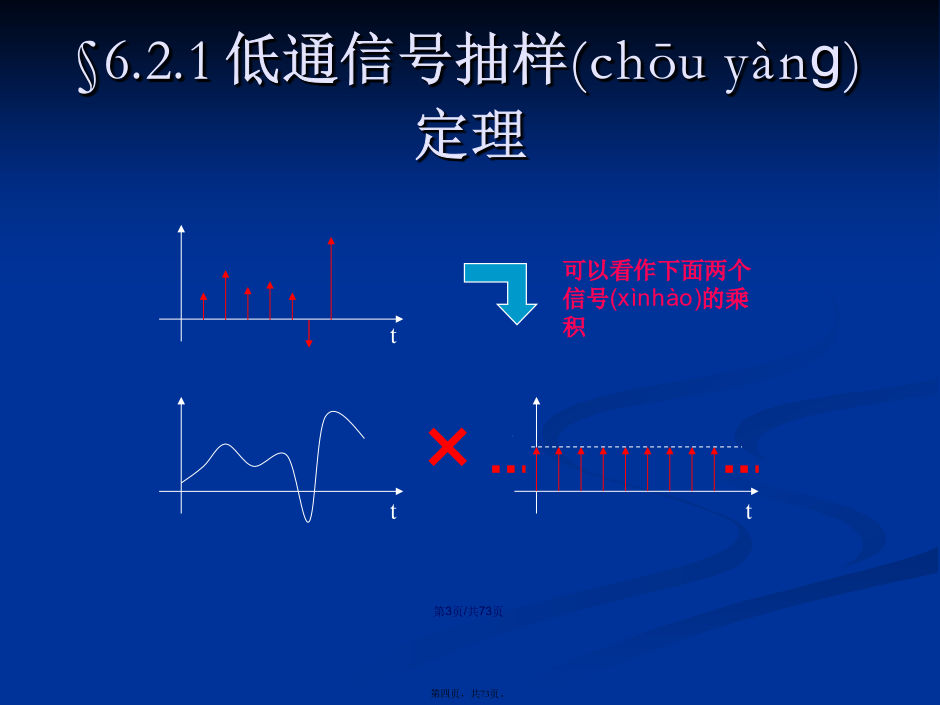

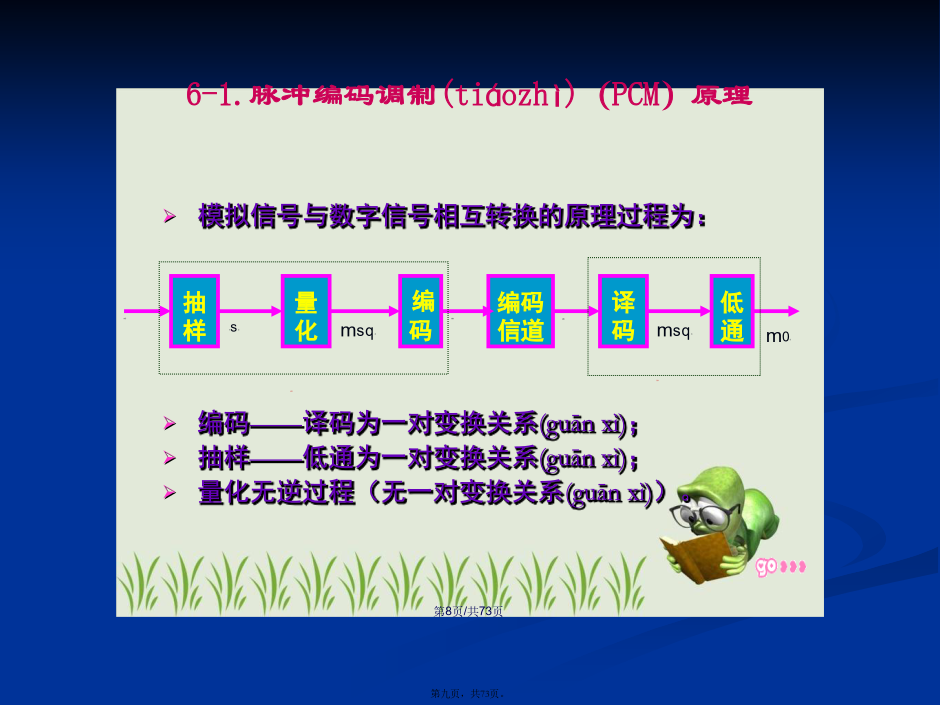

会计学6-1.脉冲编码调制（PCM）原理§6.2抽样(chōuyànɡ)定理§6.2.1低通信号抽样(chōuyànɡ)定理§6.2.2带通信(tōngxìn)号抽样定理§6.2.2带通信号抽样(chōuyànɡ)定理（续）6-1.脉冲编码调制(tiáozhì)（PCM）原理连续信号波形(bōxínɡ)及其精确采样值一.抽样—PAM信号的获得一.抽样—PAM信号的获得§6.4.1量化1、均匀量化均匀量化中的一些重要(zhòngyào)概念2.均匀量化对于第i个区间(i=1,2…M)：起点mi-1=a+(i-1)△V；终点mi=a+i△V；量化电平qi=a+i△V-△V/2；若mi-1=a+(i-1)△V≤ms(kTs)≤mi=a+i△V，则ms(kTs)位于第i个量化区间；量化输出：msq(kTs)=qi；瞬时量化误差：△=|ms(kTs)–qi|；最大量化误差：△max=△V/2。量化噪声(zàoshēng)：3.非均匀量化非均匀量化的实现：一般是先对抽样值x=ms(kTs)压缩，输出y=g(x)，然后对y均匀量化，等效为对x非均匀量化。接收端，对y扩张x=g-1(y)即可得量化电平msq(t),非均匀量化的关键是压扩技术。一般采用对数式压扩：y=lnx。常用的有μ压缩律与A压缩律压扩技术。1).μ压缩律的压扩技术2).A压缩律的压扩技术3).数字化非线性压扩技术—13折线A律压扩技术§6.4.1量化-2非均匀量化-A律13折线A律13折线(zhéxiàn)（续）13折线(zhéxiàn)整体图正半轴的段落(duànluò)编号为了减小量化误差而采取的另一措施：将每个段又平均分为16小份3).数字化非线性压扩技术—13折线A律压扩技术iii).把X，Y轴相应段落起始交点(jiāodiǎn)连接起来，就得到8条直线，各段直线的斜率为：1段、2段16；3段8；4段4；5段2；6段1；7段1/2；8段1/4；实为7条不同斜率的直线。iv).考虑（-E，0）范围应与（0，E）范围奇对称，也可构成7条不同斜率的直线。又±1、2段斜率相同，实为一条直线。对Y的均匀量化，等效为对X的非均匀量化。三.编码1.编码码位数N的选择2.编码码型的选择折叠码特点：①对双极性信号，用最高位表示信号的+,-极性，其余各位码表示信号的绝对值，可简化编码过程。②大信号时，误码影响大，111→011，差7个量化级；小信号时，误码影响小，100→000，差1个量化级。若为自然码，上述两种情况均差4个量化级。一般信号（如语音），小信号出现概率较大，折叠码时，误码对解调输出的影响小。一般对双极性信号（-E，+E），选择折叠二进制码。3.编码方法对某样值ms(kTs)i).与0比较，判断ms(kTs)的极性码C1。ii).段落(duànluò)码C2、C3、C4的确定：以各段起始电平Vi-1作标准，Vi-1≤|ms(kTs)|≤Vi样值在第i段。iii).段内码C5、C6、C7、C8的确定：由ms(kTs)在第i段，可确定该段量化区间:△Vi=E/213-i。3.编码方法然后以各区间起始值mik-1=Vi-1+(k-1)·△Vi作标准，可确定mik-1≤|ms(kTs)|≤mki,样值在第i段第k量化级。13折线非均匀量化，第一、二段量化区间长度:△V1=E/2048若样值对△V1归一化，则归一化样值:|ms(kTs)|/△V1为多少个量化单位。原Vi、mki、△Vi均可对△V1归一化后以量化单位表示。注意：译码时，量化电平取量化区间的中点：qik=mik-1+Vi/2=Vi-1+（k-1/2）Vi最大量化误差为:△max=△Vi/2例：ms(kTs)=+1270△个量化单位，求所对应的13折线非均匀量化PCM码。i).确定(quèdìng)极性码：ms(kTs)=+1270>0,C1=1。ii).确定(quèdìng)段落码：位于第八段,V8=64iii).确定段内码：位于第八段第4量化区间，PCM码为11110011PCM逐次量化编码器电路框图为使落在该量化间隔内的任意信号电平的量化误差均小于ΔVi/2，在译码器中都有一
