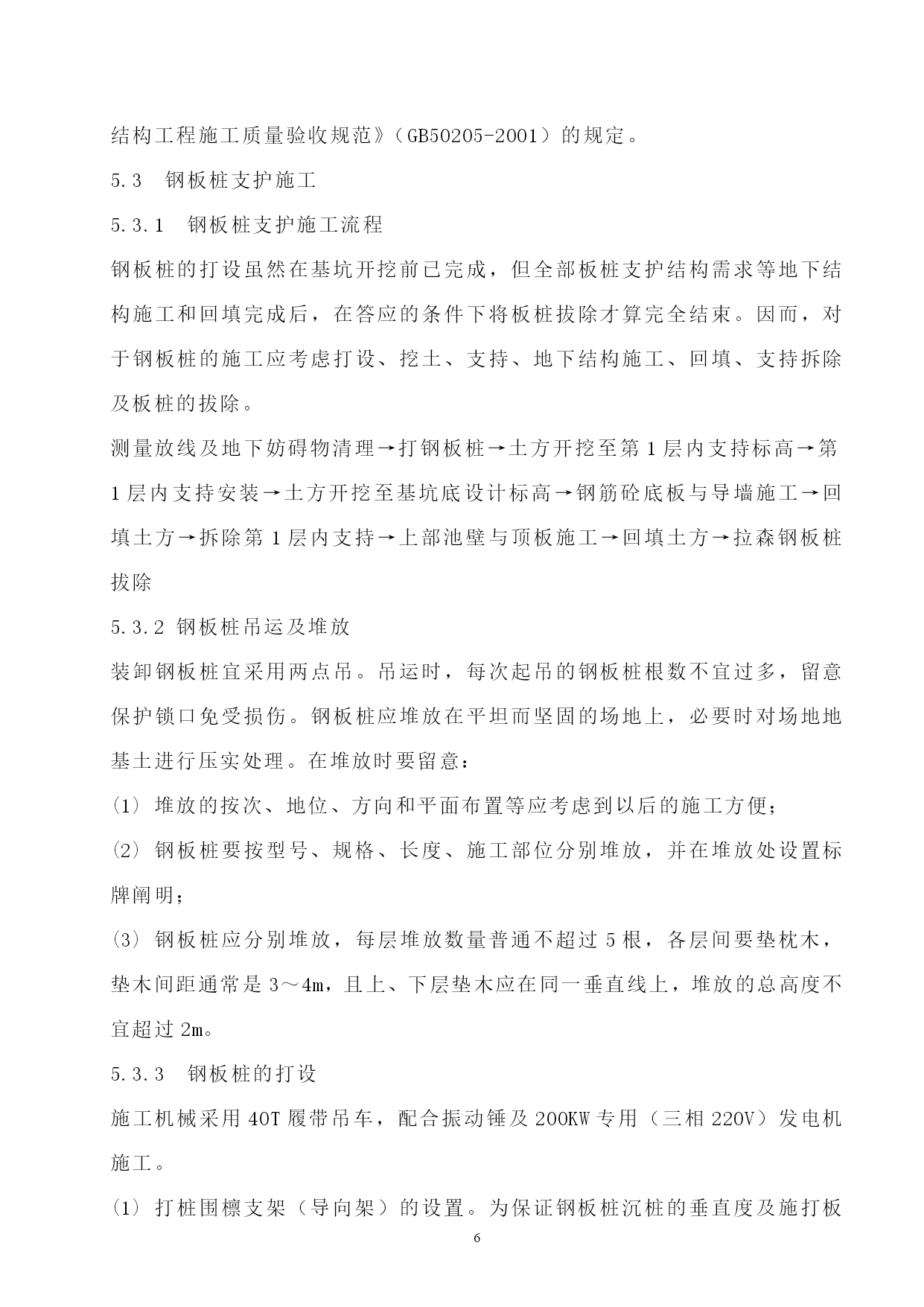

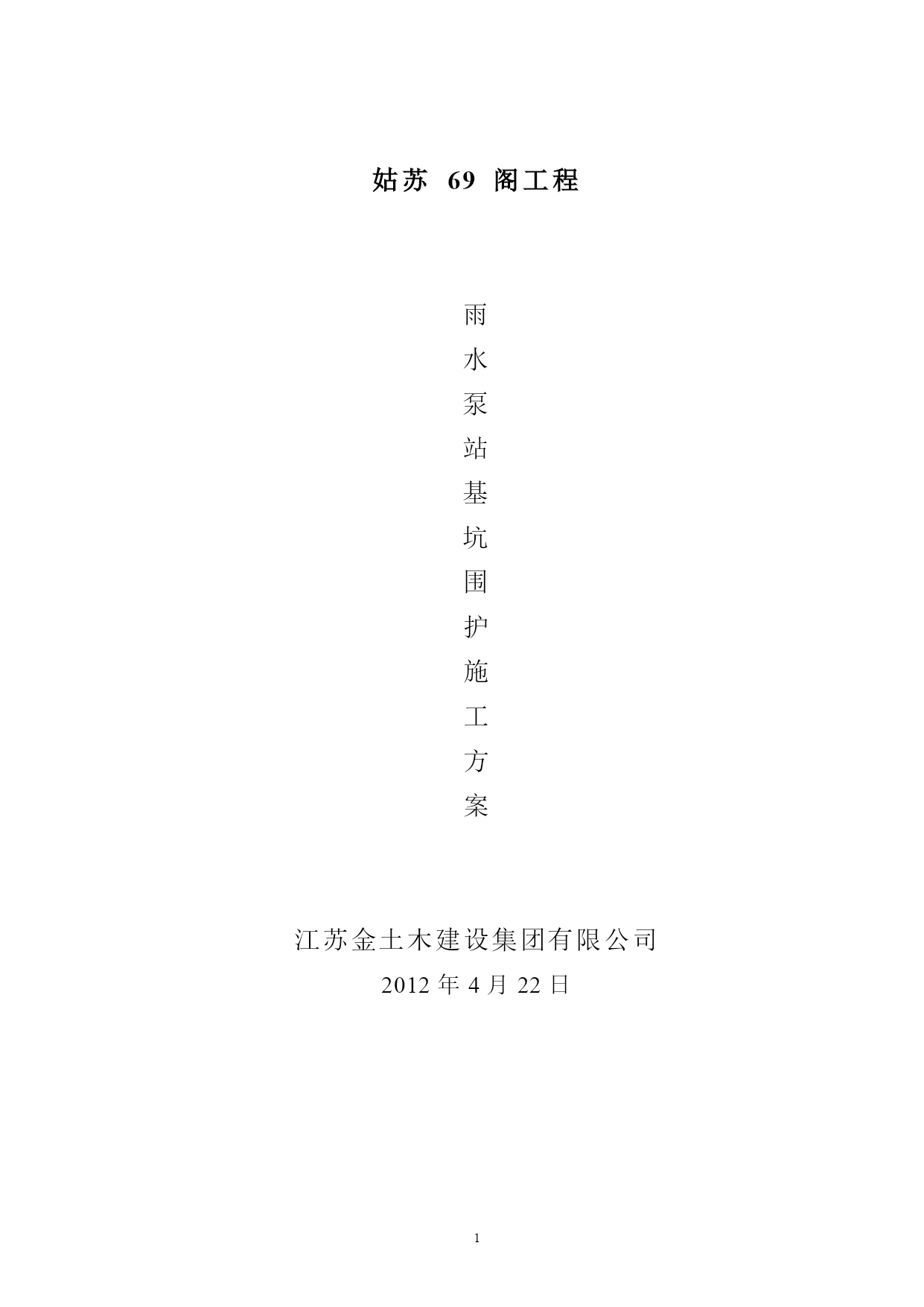

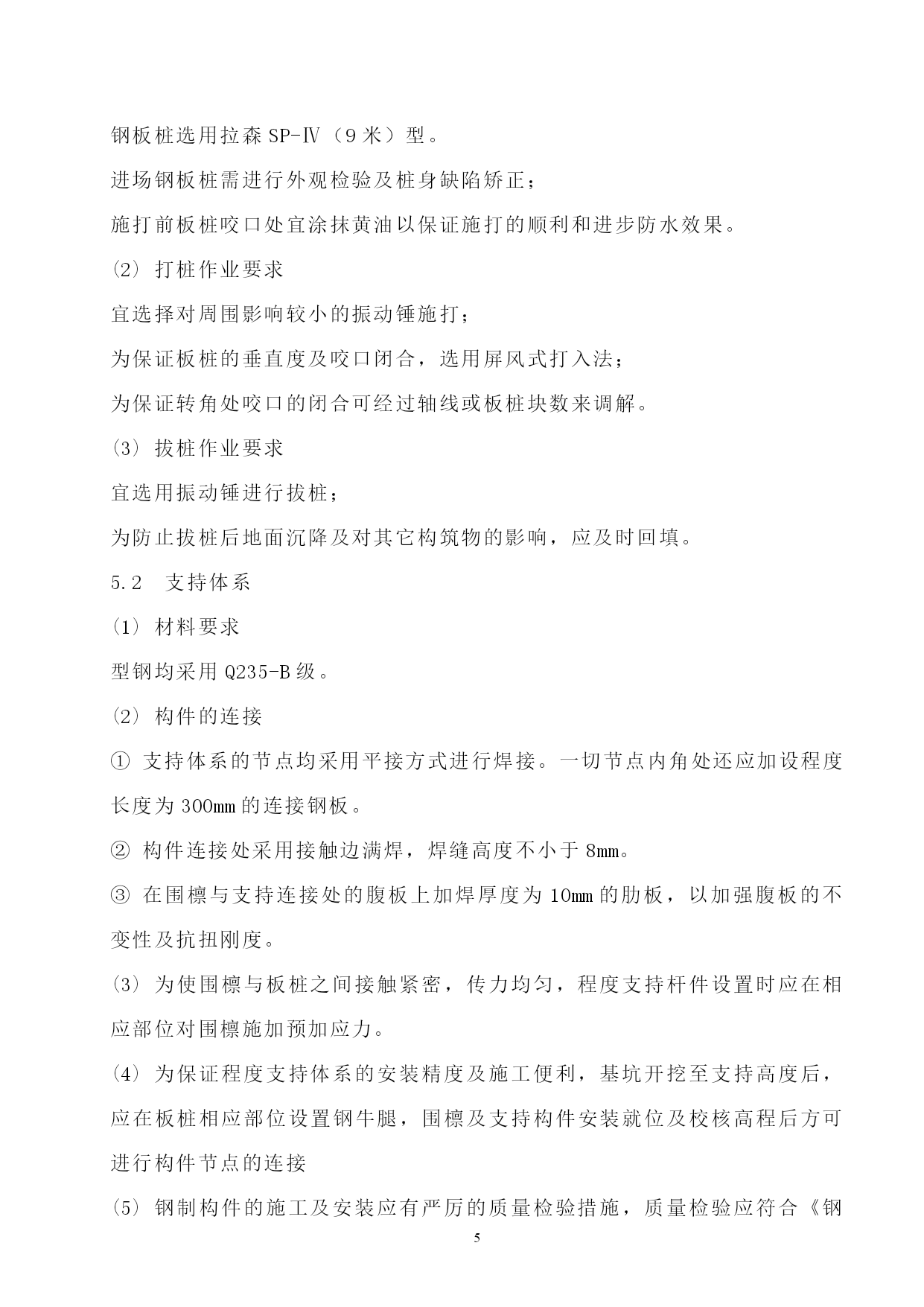

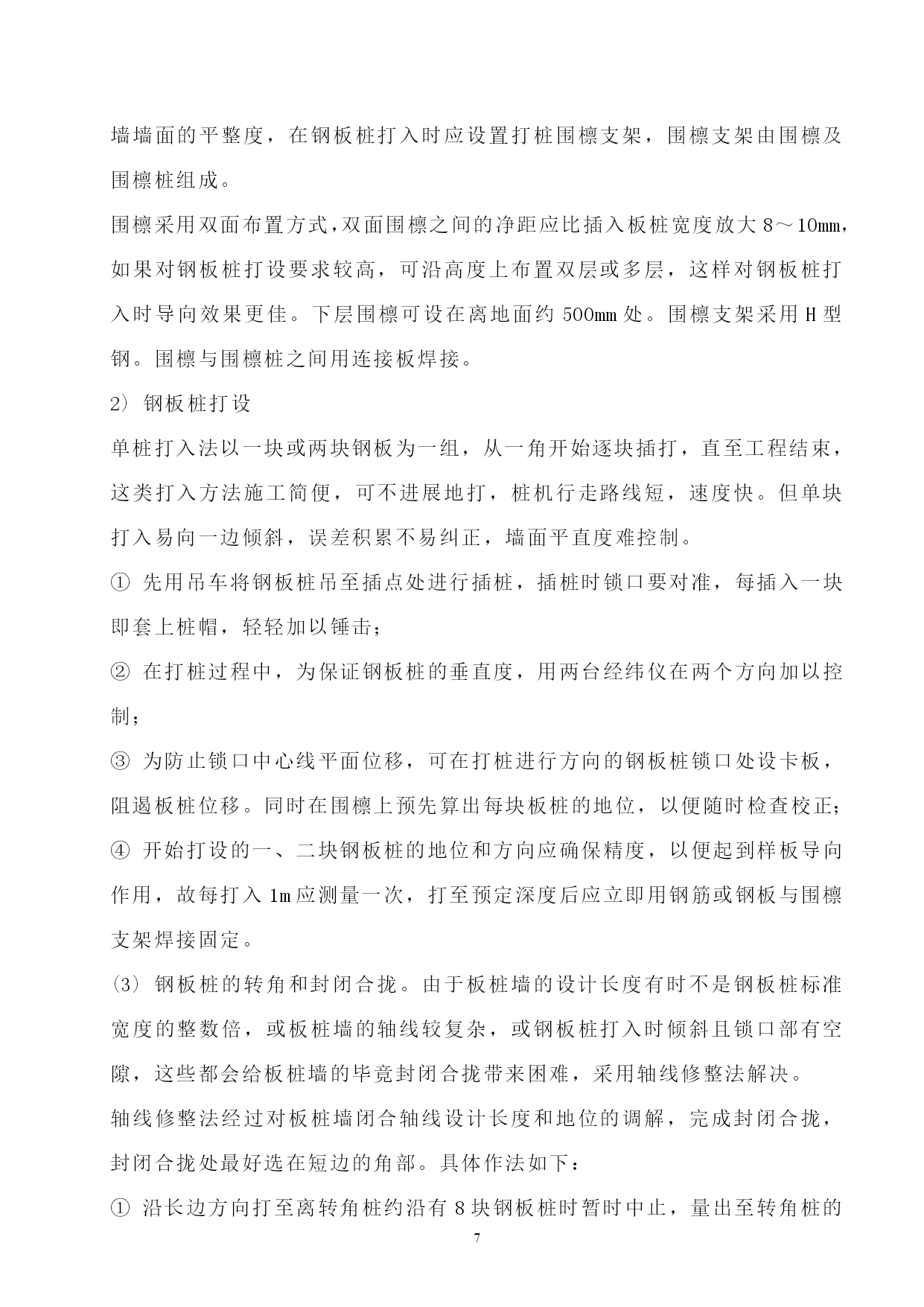

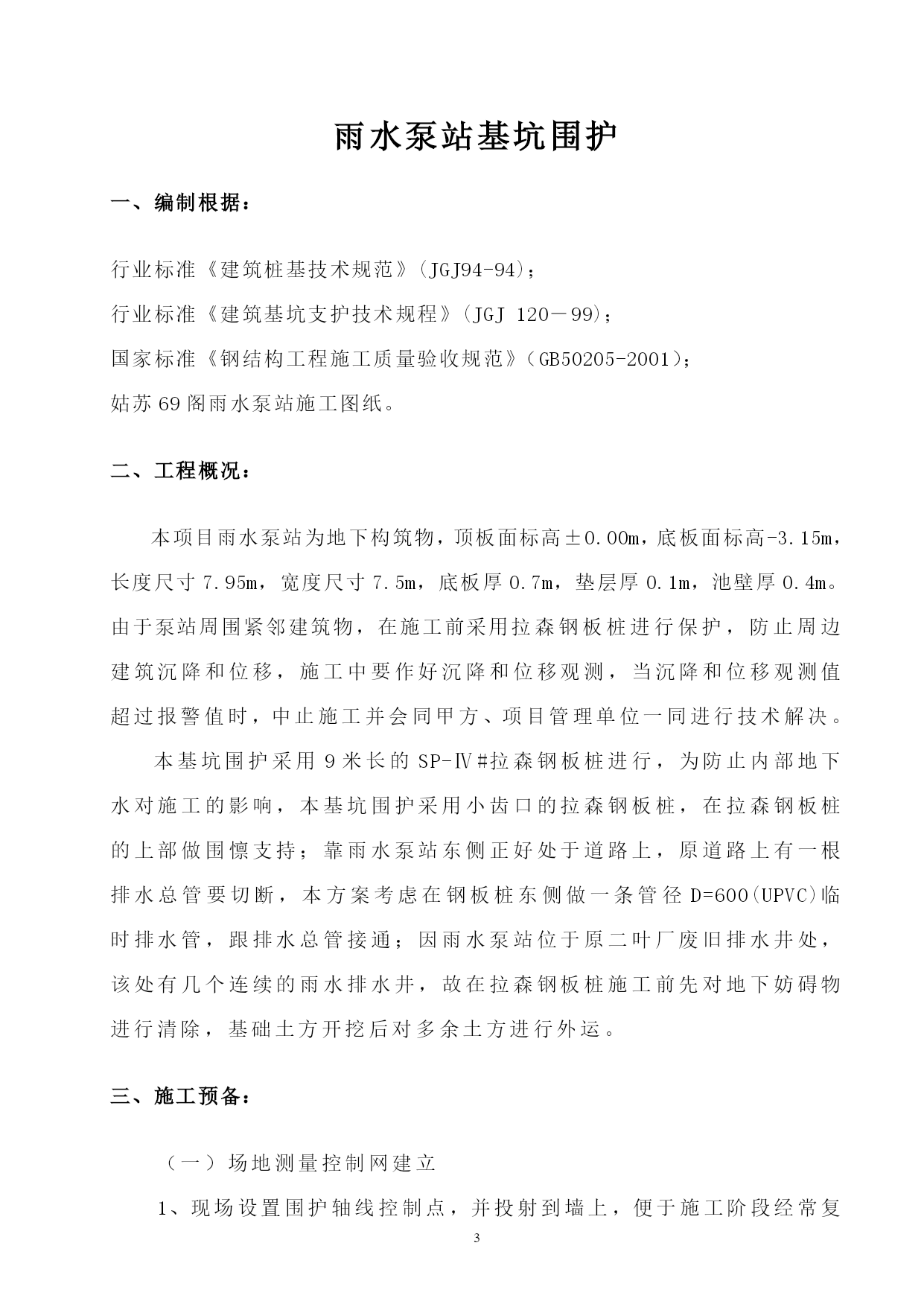

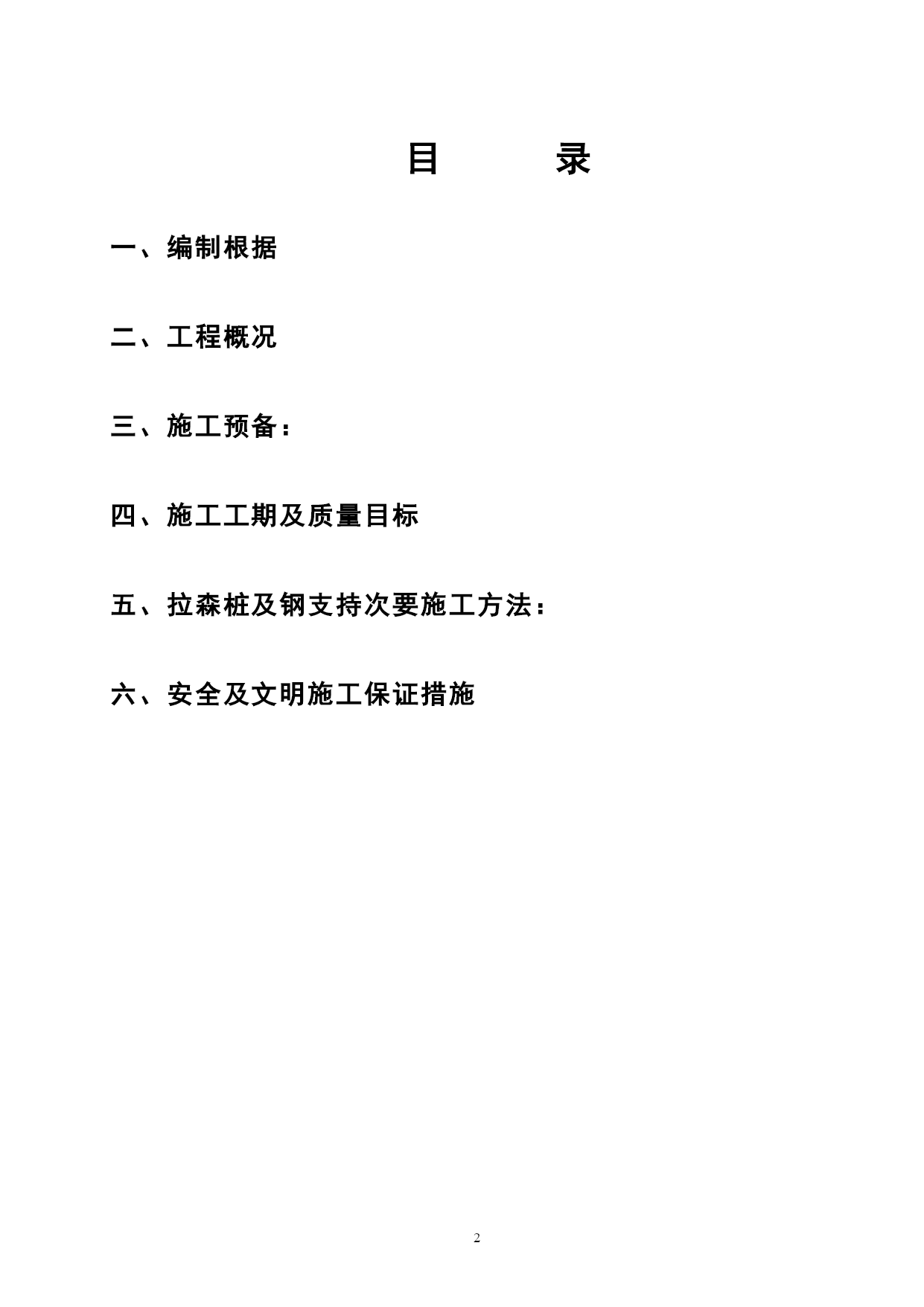

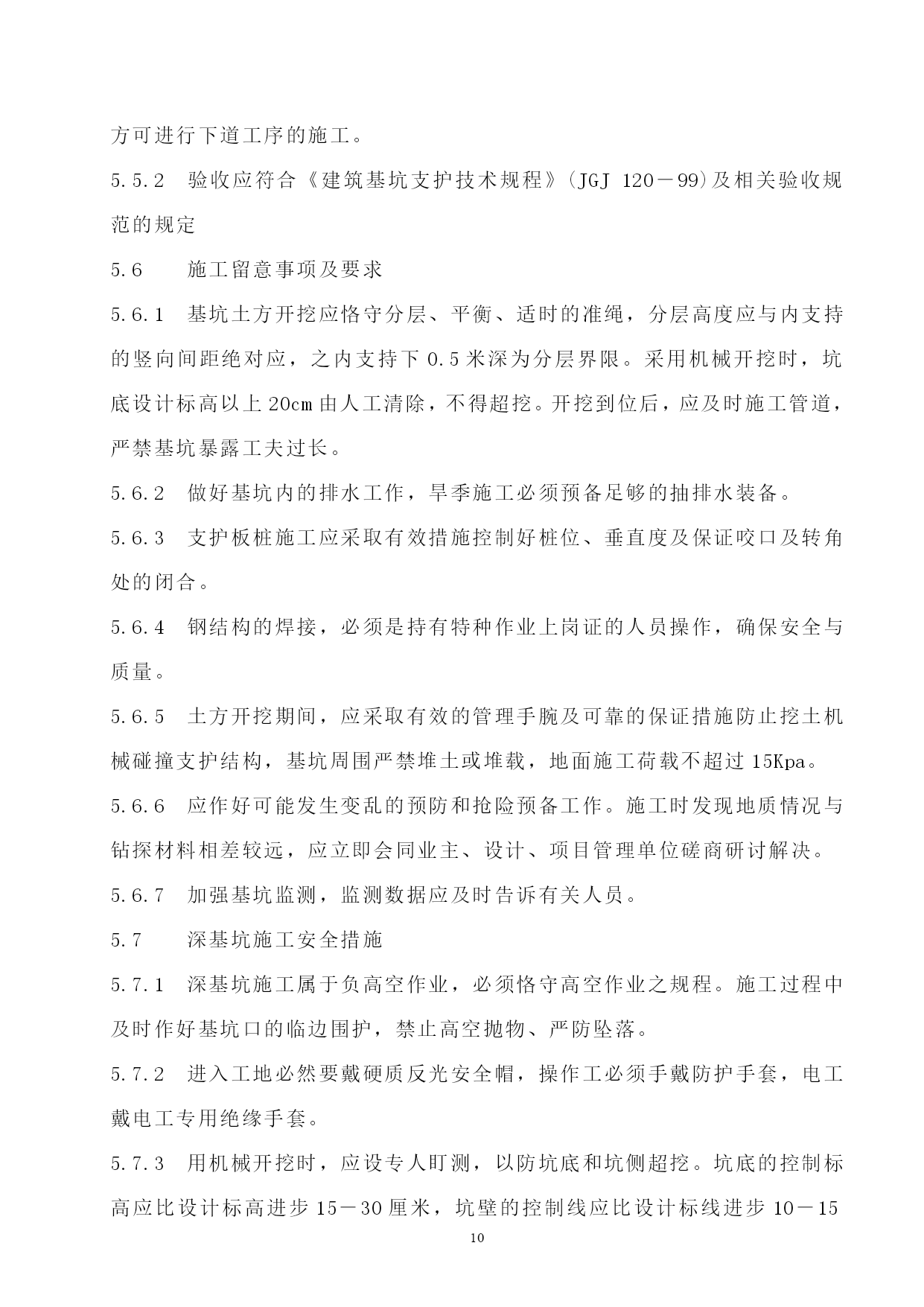

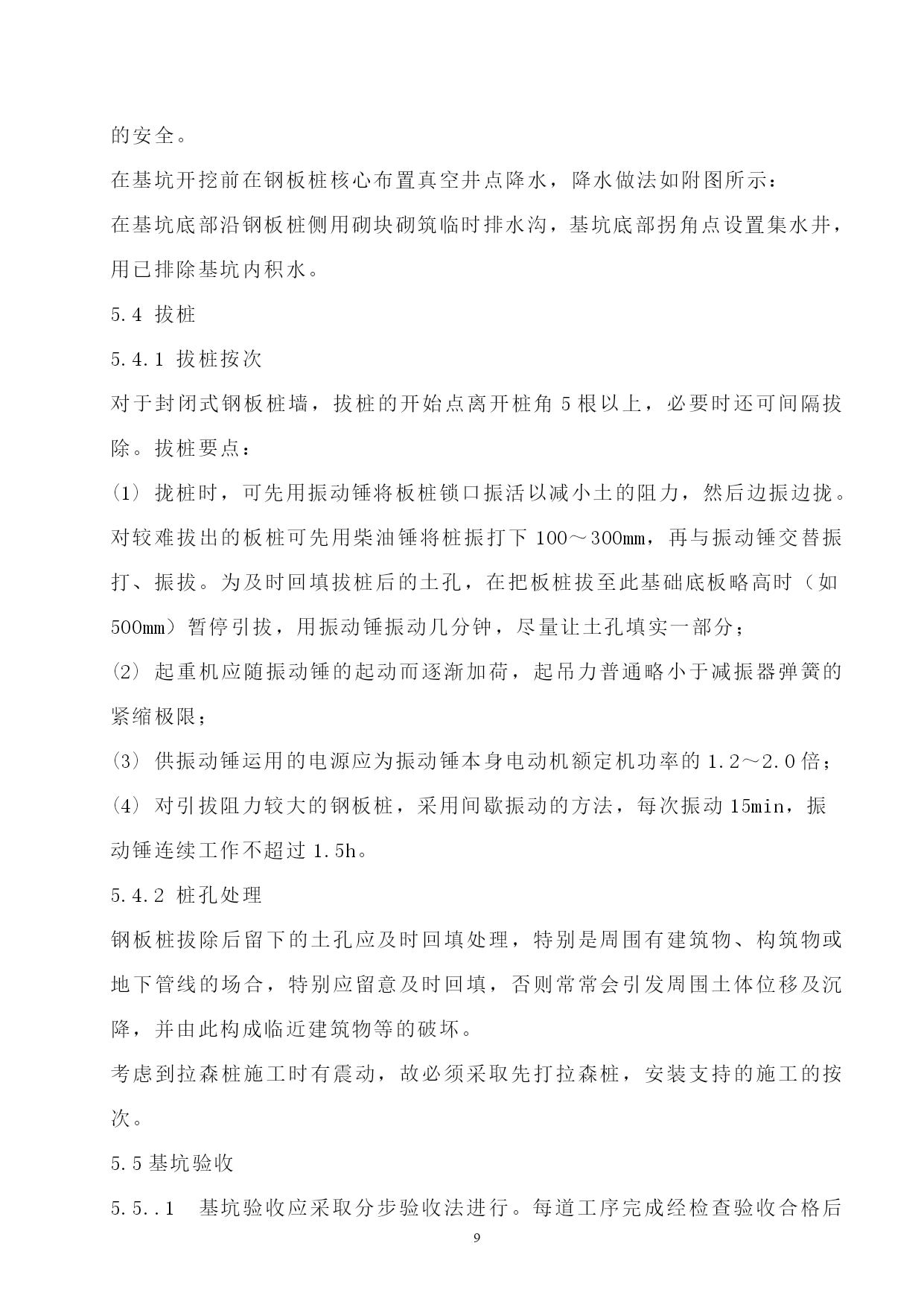

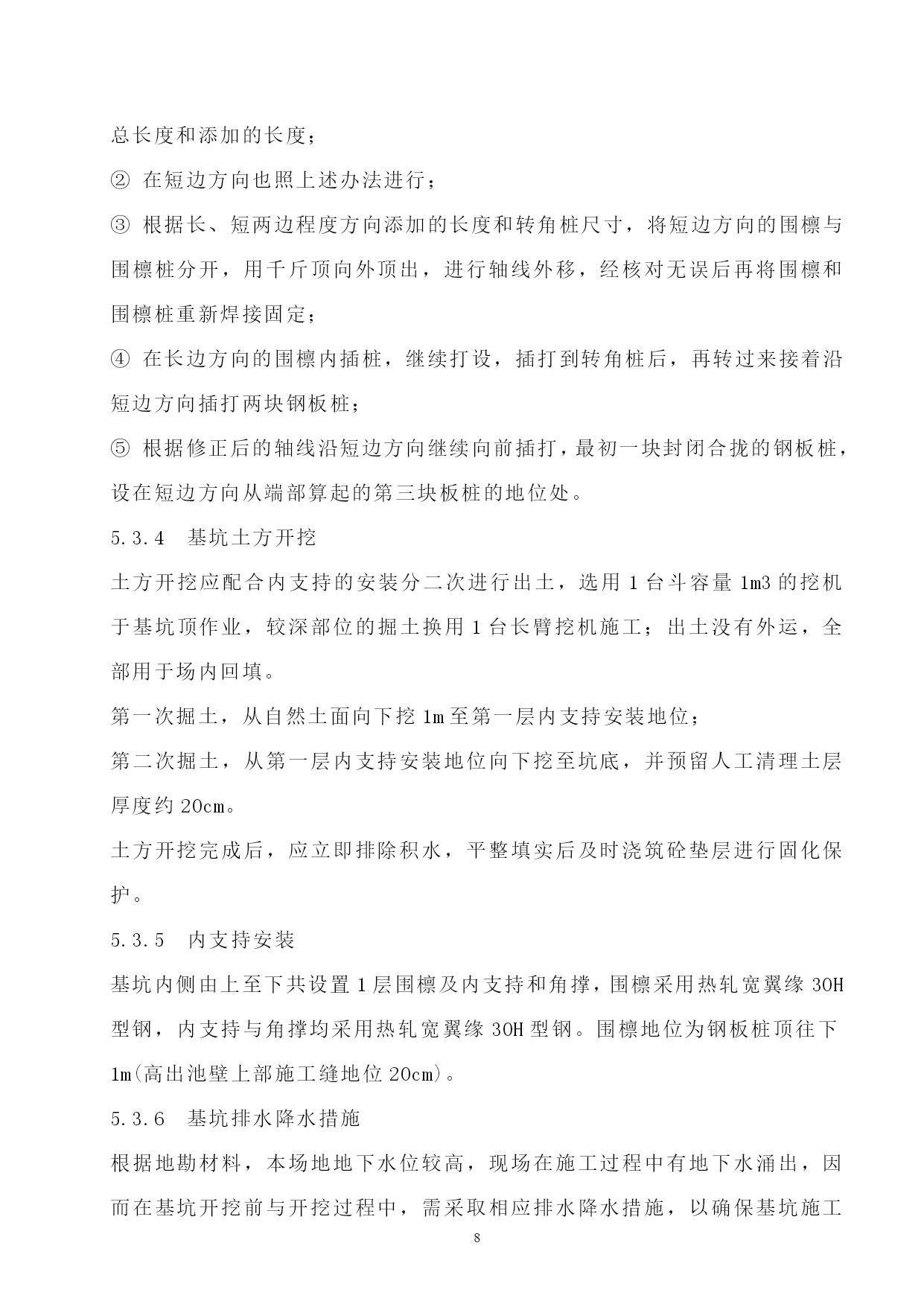

PAGEPAGE14姑苏69阁工程雨水泵站基坑围护施工方案江苏金土木建设集团有限公司2012年4月22日目录一、编制根据二、工程概况三、施工预备：四、施工工期及质量目标五、拉森桩及钢支持次要施工方法：六、安全及文明施工保证措施雨水泵站基坑围护一、编制根据：行业标准《建筑桩基技术规范》(JGJ94-94)；行业标准《建筑基坑支护技术规程》(JGJ120－99)；国家标准《钢结构工程施工质量验收规范》（GB50205-2001）；姑苏69阁雨水泵站施工图纸。二、工程概况：本项目雨水泵站为地下构筑物，顶板面标高±0.00m，底板面标高-3.15m，长度尺寸7.95m，宽度尺寸7.5m，底板厚0.7m，垫层厚0.1m，池壁厚0.4m。由于泵站周围紧邻建筑物，在施工前采用拉森钢板桩进行保护，防止周边建筑沉降和位移，施工中要作好沉降和位移观测，当沉降和位移观测值超过报警值时，中止施工并会同甲方、项目管理单位一同进行技术解决。本基坑围护采用9米长的SP-Ⅳ#拉森钢板桩进行，为防止内部地下水对施工的影响，本基坑围护采用小齿口的拉森钢板桩，在拉森钢板桩的上部做围懔支持；靠雨水泵站东侧正好处于道路上，原道路上有一根排水总管要切断，本方案考虑在钢板桩东侧做一条管径D=600(UPVC)临时排水管，跟排水总管接通；因雨水泵站位于原二叶厂废旧排水井处，该处有几个连续的雨水排水井，故在拉森钢板桩施工前先对地下妨碍物进行清除，基础土方开挖后对多余土方进行外运。三、施工预备：（一）场地测量控制网建立1、现场设置围护轴线控制点，并投射到墙上，便于施工阶段经常复核，并留意在施工作业时加以保护。2、现场建筑物上设置水准点，在施工过程中保护水准点不被破坏。（二）技术预备：1、熟习、审查施工图纸及有关技术文件；2、掌握地质勘察材料和技术经济材料；3、编制施工方案，提出节约工料、降低工程成本措施。（三）施工物资的预备：施工管理人员根据工程需求，确定各阶段对材料，施工机械、装备，工具等的需求量，及时安排运输及进出场，使其满足连续施工的要求。1、施工机械装备的安装及调试；2、安排进场材料、构件及装备的堆放地点，并严厉验收，检查和核对数量和规格；3、进场的材料等质保材料必须齐全。（五）施工队伍预备：1、施工前对施工队伍进行劳动纪律的安全教育；2、做好职工、技术人员的培训和更新工作，进步职工的业务技术程度。四、施工工期及质量目标1、工期：总工期为40日历天。2、质量：确保一次交验合格率100%。3、安全：杜绝伤亡变乱及管线、装备变乱的发生。五、拉森桩及钢支持次要施工方法：5.1钢板桩(1)材料要求钢板桩选用拉森SP-Ⅳ（9米）型。进场钢板桩需进行外观检验及桩身缺陷矫正；施打前板桩咬口处宜涂抹黄油以保证施打的顺利和进步防水效果。(2)打桩作业要求宜选择对周围影响较小的振动锤施打；为保证板桩的垂直度及咬口闭合，选用屏风式打入法；为保证转角处咬口的闭合可经过轴线或板桩块数来调解。(3)拔桩作业要求宜选用振动锤进行拔桩；为防止拔桩后地面沉降及对其它构筑物的影响，应及时回填。5.2支持体系(1)材料要求型钢均采用Q235-B级。(2)构件的连接①支持体系的节点均采用平接方式进行焊接。一切节点内角处还应加设程度长度为300mm的连接钢板。②构件连接处采用接触边满焊，焊缝高度不小于8mm。③在围檩与支持连接处的腹板上加焊厚度为10mm的肋板，以加强腹板的不变性及抗扭刚度。(3)为使围檩与板桩之间接触紧密，传力均匀，程度支持杆件设置时应在相应部位对围檩施加预加应力。(4)为保证程度支持体系的安装精度及施工便利，基坑开挖至支持高度后，应在板桩相应部位设置钢牛腿，围檩及支持构件安装就位及校核高程后方可进行构件节点的连接(5)钢制构件的施工及安装应有严厉的质量检验措施，质量检验应符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。5.3钢板桩支护施工5.3.1钢板桩支护施工流程钢板桩的打设虽然在基坑开挖前已完成，但全部板桩支护结构需求等地下结构施工和回填完成后，在答应的条件下将板桩拔除才算完全结束。因而，对于钢板桩的施工应考虑打设、挖土、支持、地下结构施工、回填、支持拆除及板桩的拔除。测量放线及地下妨碍物清理→打钢板桩→土方开挖至第1层内支持标高→第1层内支持安装→土方开挖至基坑底设计标高→钢筋砼底板与导墙施工→回填土方→拆除第1层内支持→上部池壁与顶板施工→回填土方→拉森钢板桩拔除5.3.2钢板桩吊运及堆放装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，留意保护锁口免受损伤。钢板桩应堆放在平坦而坚固的场
