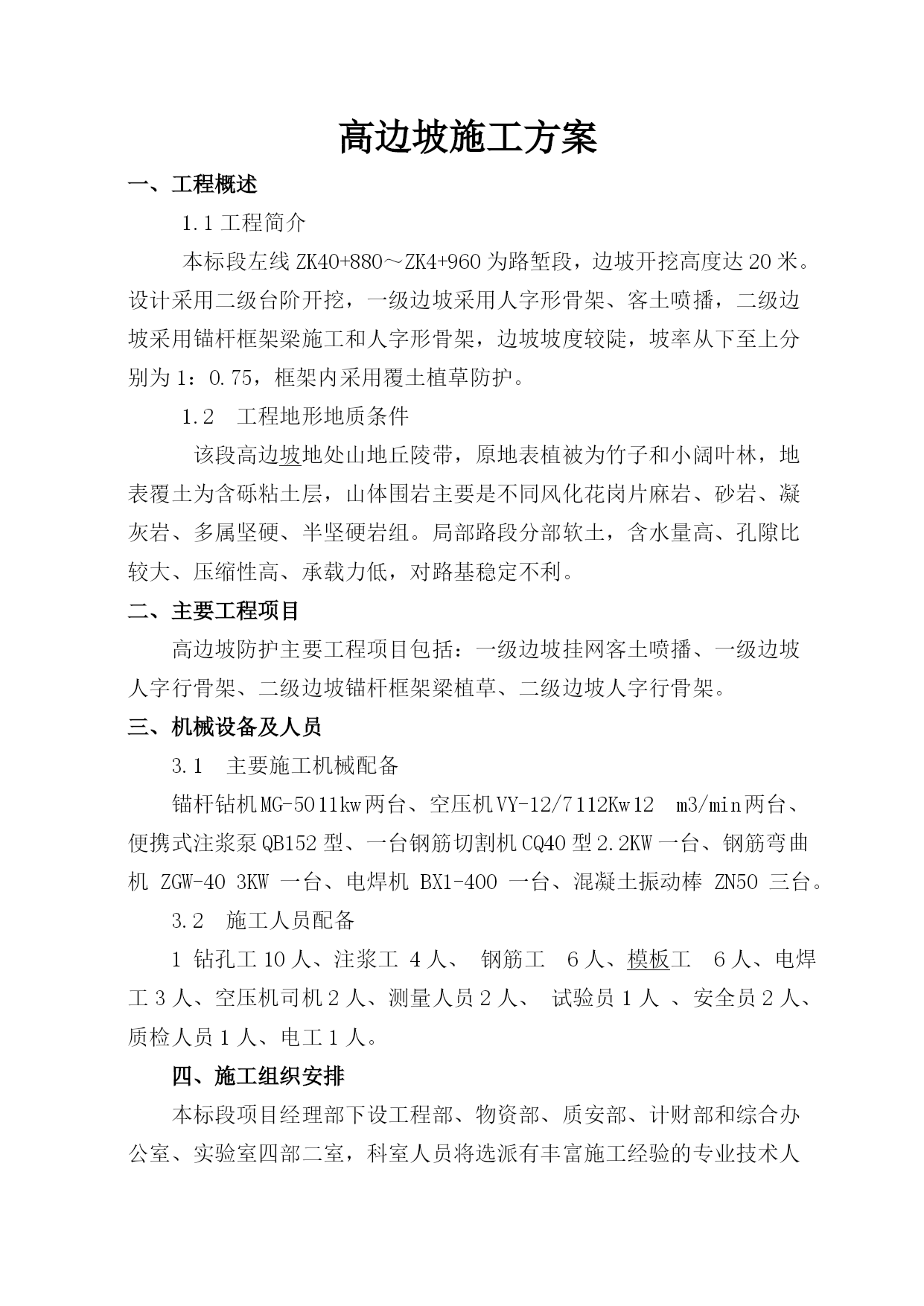

高边坡施工方案一、工程概述1.1工程简介本标段左线ZK40+880～ZK4+960为路堑段，边坡开挖高度达20米。设计采用二级台阶开挖，一级边坡采用人字形骨架、客土喷播，二级边坡采用锚杆框架梁施工和人字形骨架，边坡坡度较陡，坡率从下至上分别为1：0.75，框架内采用覆土植草HYPERLINK"防护"\t"_blank"防护。1.2工程地形地质条件该段HYPERLINK"高边坡"\t"_blank"高边坡地处山地丘陵带，原地表植被为竹子和小阔叶林，地表覆土为含砾粘土层，山体围岩主要是不同HYPERLINK"风化"\t"_blank"风化花岗片麻岩、砂岩、凝灰岩、多属坚硬、半坚硬岩组。局部路段分部软土，含水量高、孔隙比较大、压缩性高、承载力低，对路基稳定不利。二、主要工程项目HYPERLINK"高边坡"\t"_blank"高边坡HYPERLINK"防护"\t"_blank"防护主要工程项目包括：一级边坡挂网客土喷播、一级边坡人字行骨架、二级边坡锚杆框架梁植草、二级边坡人字行骨架。三、机械设备及人员3.1主要施工机械配备锚杆HYPERLINK"钻机"\t"_blank"钻机MG-5011kw两台、空压机VY-12/7112Kw12m3/min两台、便携式注浆泵QB152型、一台钢筋切割机CQ40型2.2KW一台、钢筋弯曲机ZGW-403KW一台、HYPERLINK"电焊机"\t"_blank"电焊机BX1-400一台、混凝土振动棒ZN50三台。3.2施工人员配备1钻孔工10人、注浆工4人、钢筋工6人、HYPERLINK"模板"\t"_blank"模板工6人、电焊工3人、空压机司机2人、测量人员2人、试验员1人、安全员2人、质检人员1人、电工1人。四、施工组织安排本标段项目经理部下设工程部、物资部、质安部、计财部和综合办公室、实验室四部二室，科室人员将选派有丰富施工经验的专业技术人员担当，工程部设专职工程师负责HYPERLINK"高边坡"\t"_blank"高边坡支护施工技术，并设专职安全员负责施工安全。根据本次任务情况，我们将安排一个专业高边坡支护施工队负责挖基槽、锚杆框架混凝土浇注等工作。五、施工方法及工艺坚持“分级开挖、分级支护”的原则，自上而下，开挖一级，加固防护一级，严禁一挖到底再进行支挡防护。为加强对高边坡的防护强度，设计图纸中采用了一级边坡采用人字形骨架和客土喷播、二级边坡采用锚杆框架梁和人字形骨架组合式框架形式。首先，在第二级边坡开挖完成后，挖好边坡平台，做好边坡防护，随后依次循环施工第一级边坡。考虑到坡顶有机耕道，为保证铁塔施工过程中的安全稳定，搭好安全防护，并安排专职安全员值班，为保证高边坡开挖及支护施工安全，边坡开挖及支护应避免在雨季施工，尽量在雨季来临之前施工完毕。5.1人字形骨架施工按设计图纸放线，定桩位。开挖土方采取分段开挖，砌筑前施工放样，根据放样进行基础开挖控制，开挖的线形必须直顺、圆滑、美观大方，且以整个坡面为开挖单元，在每单元基础开挖完成之后报监理检查验收认可。浆砌的骨架，砌筑前先清除周边松动岩石或浮土，清出新鲜面。在坡上的超挖凹槽部分设置台阶，以骨架相同的污工砌补。砌筑前先安放截水勒条（拦水眉），再进行浆砌，截水勒条要平齐，直顺。片石在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。骨架与坡面要密贴结合，砌体咬口紧密，错縫，砂浆饱满砌筑基础的第一层片石时，如基底为岩层或混凝土基础，应先将基底表面清洗、湿润，再坐浆砌筑；如基底为岩石，可直接坐浆砌筑。各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应与里层砌块交错连成一体。砌体外露面镶面种类应符合设计规定。规定砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约20mm的空缝备作勾缝之用（要求勾凹缝）。砌体隐蔽面砌缝可随砌随刮平，不另勾缝。各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。用小石子混凝土塞竖缝时，应以扁铁捣实。砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。片石应分层砌筑，宜以2～3层砌块组成一工作层，每一工作层的水平缝应大致找平。各工作层竖缝应相互错开，不得贯通。外圈定位行列和转角后，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌块咬接。砌缝宽度一般不应大于40mm，用小石子混凝土砌筑时，可为30～70mm。土石方开挖应谨慎选择爆破方案。对深路堑及顺层路堑边坡开挖，特别是特殊设计、防护的边坡，可采用预裂爆破
