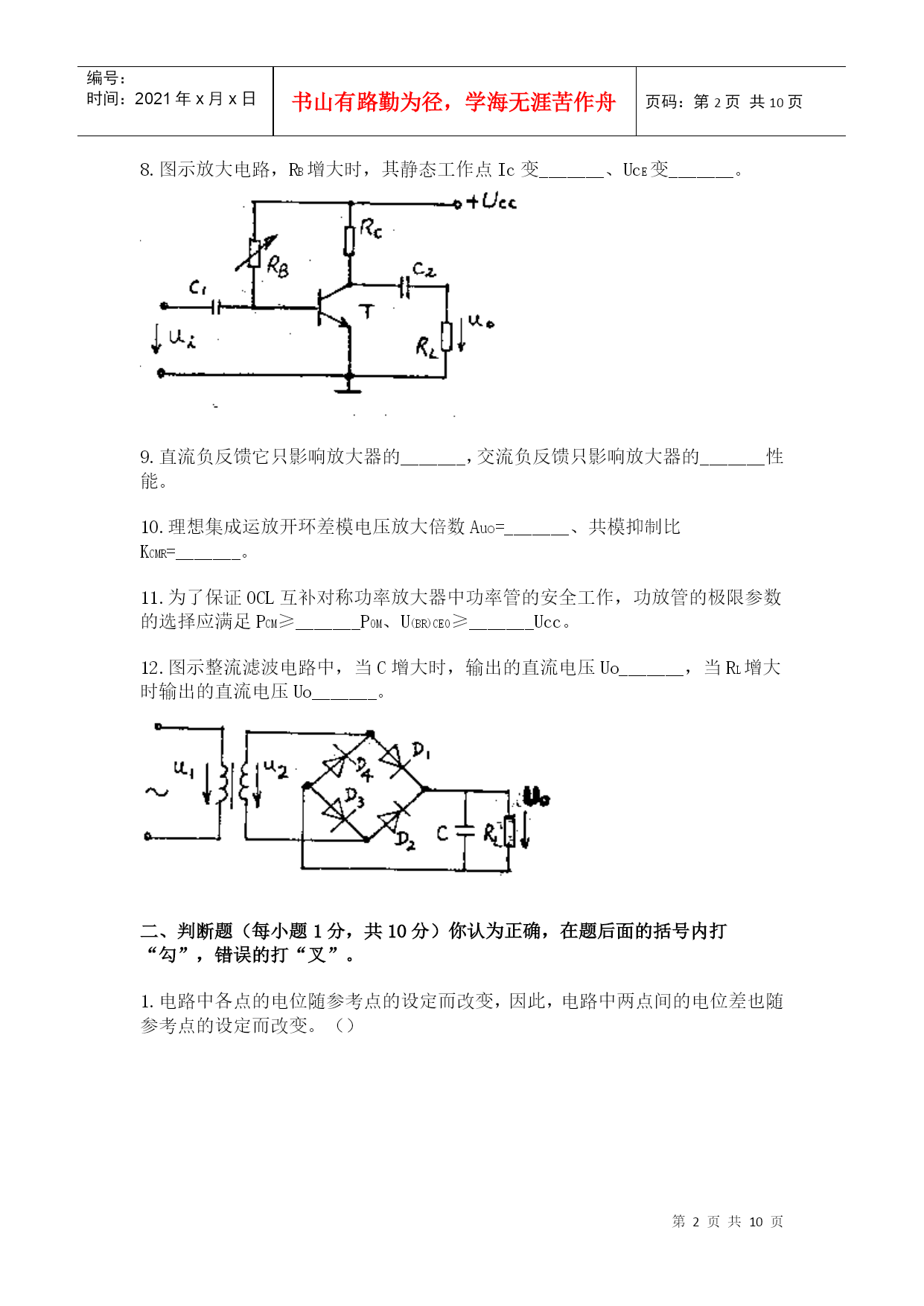

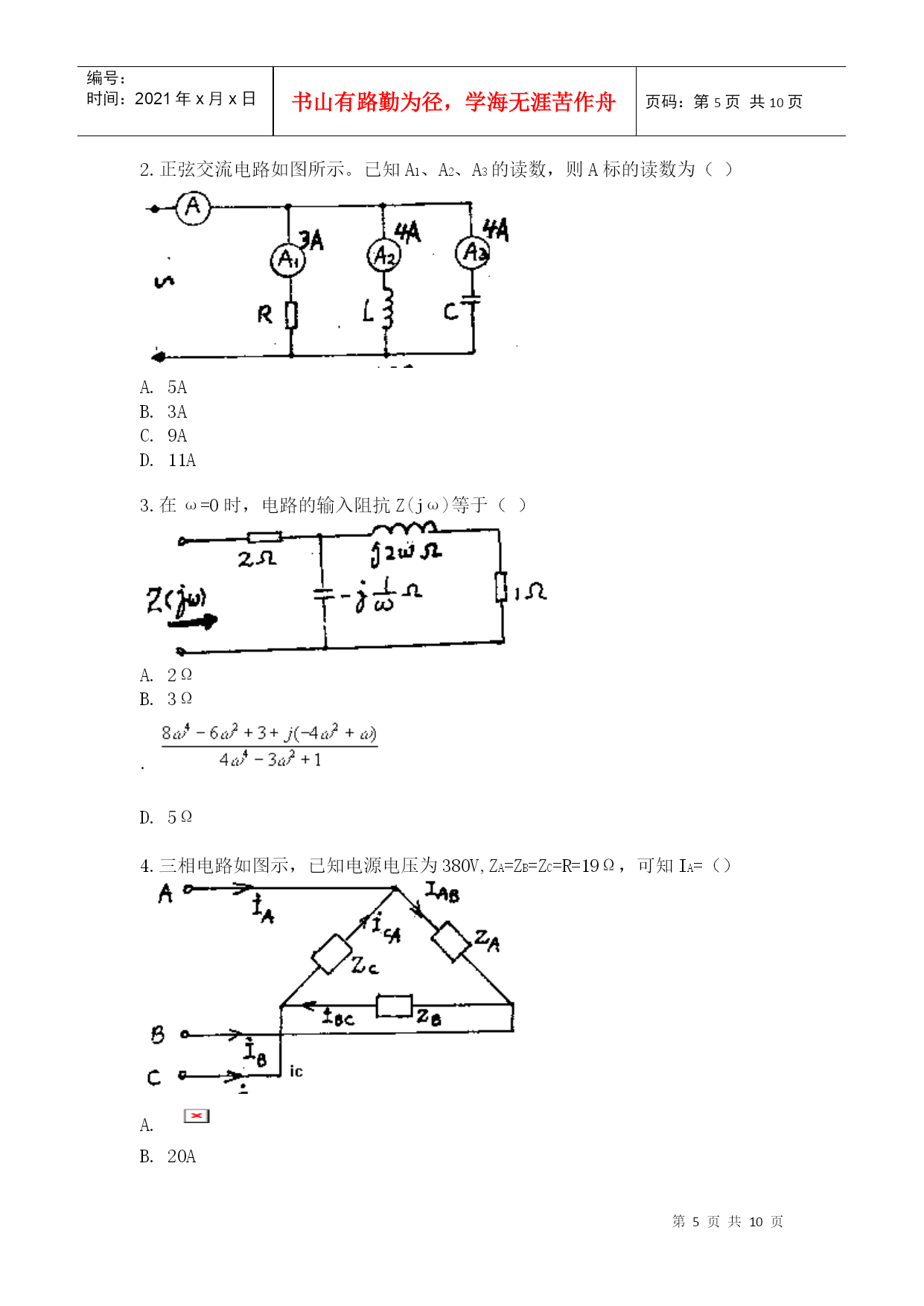

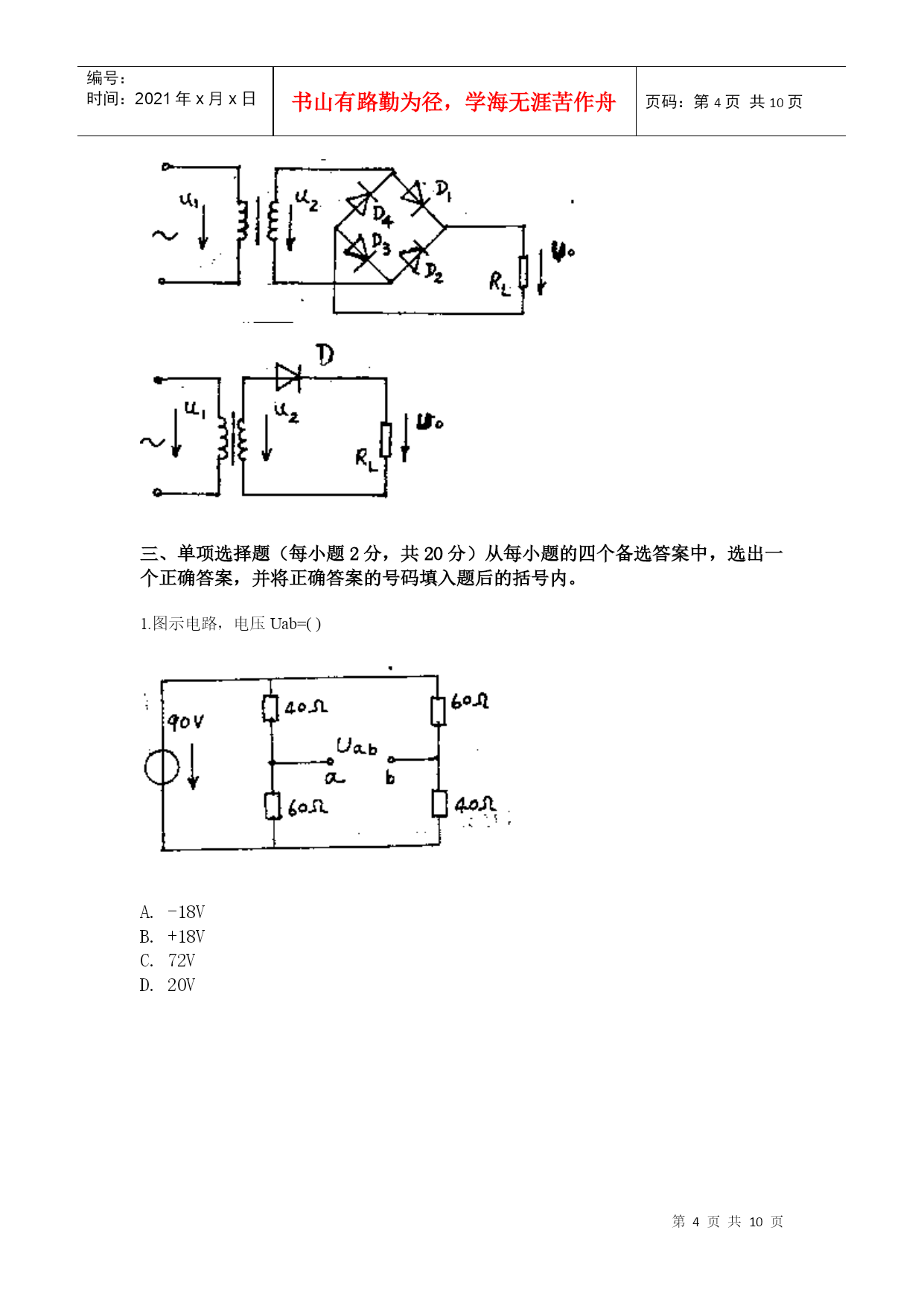

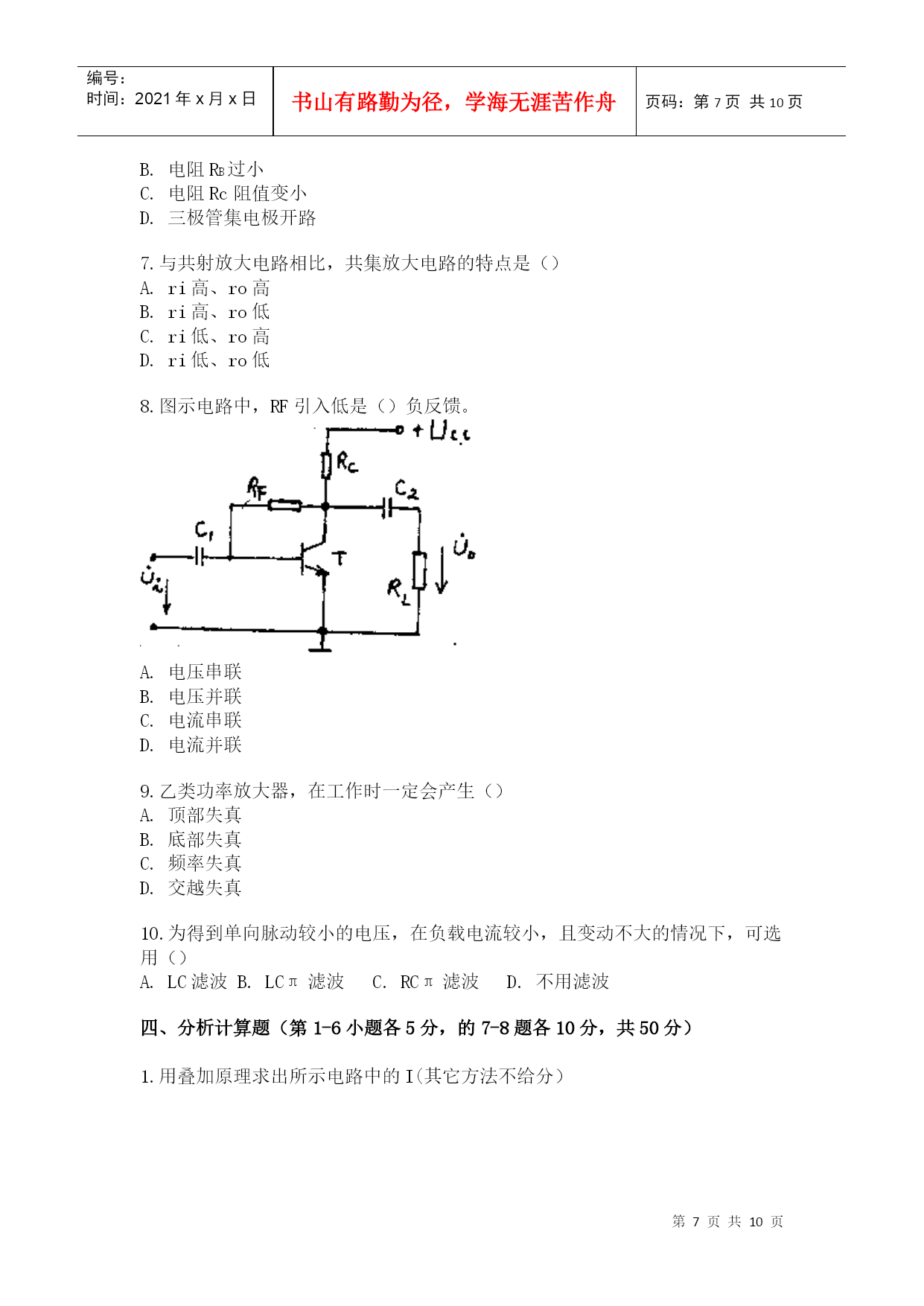

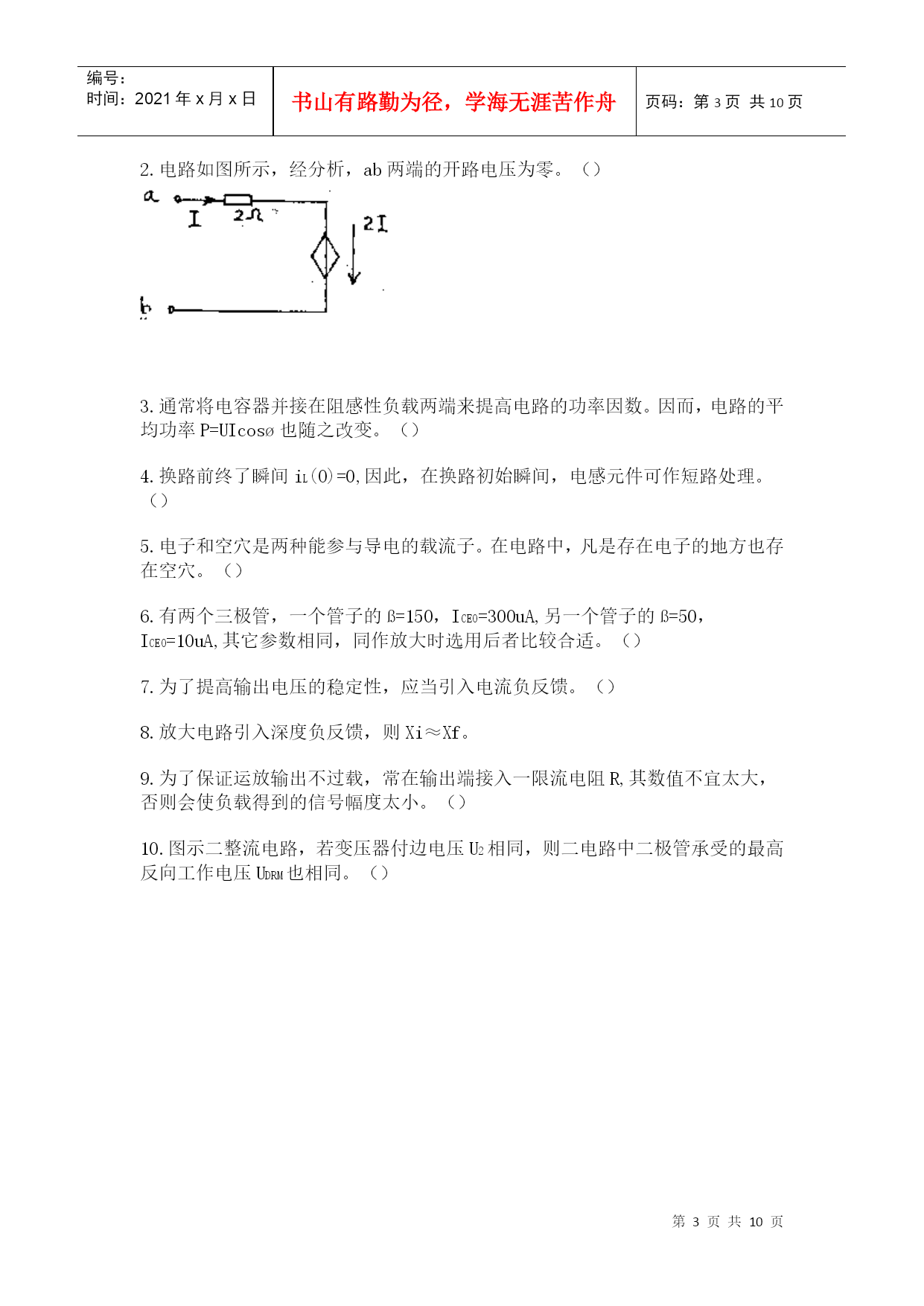

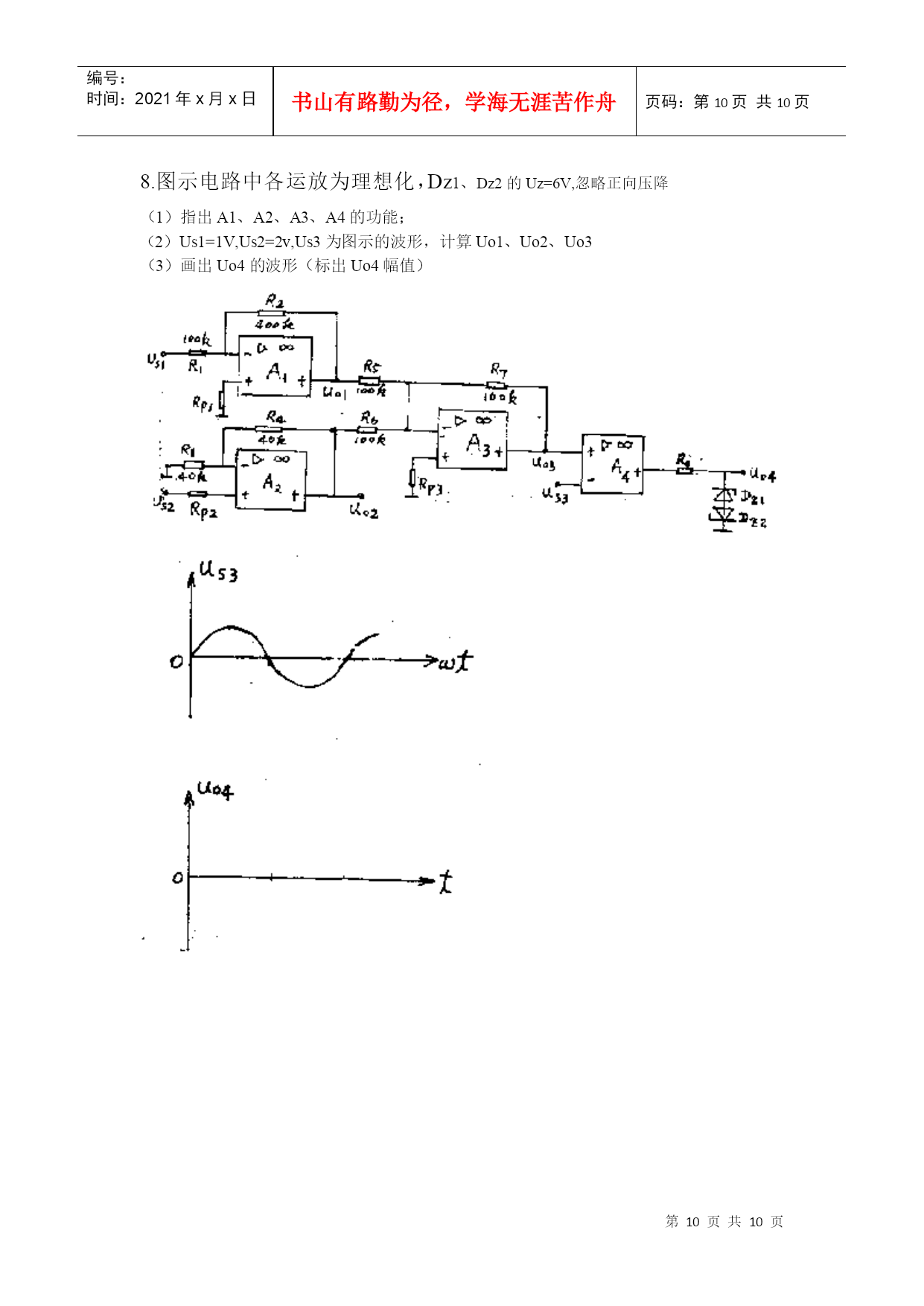

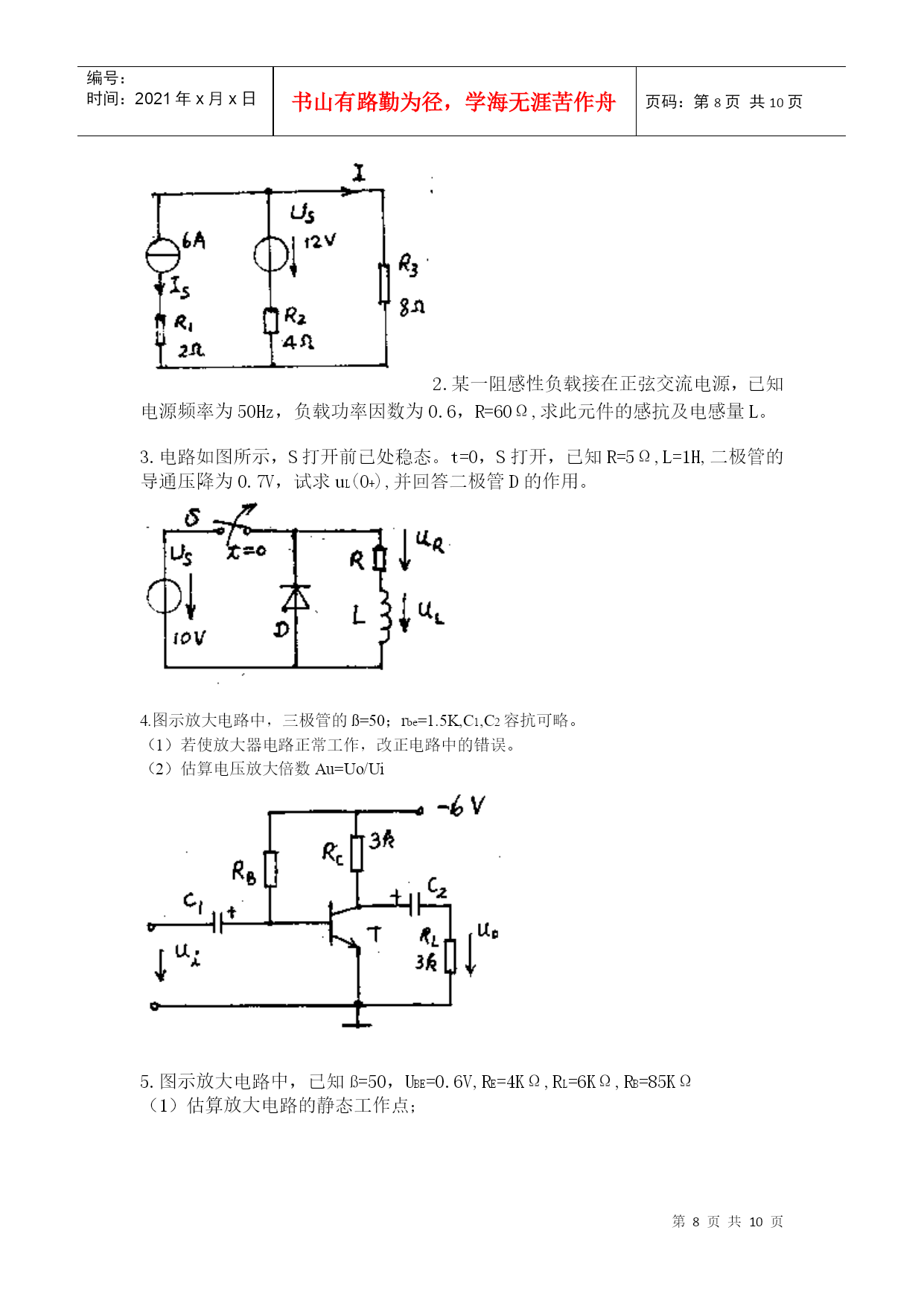

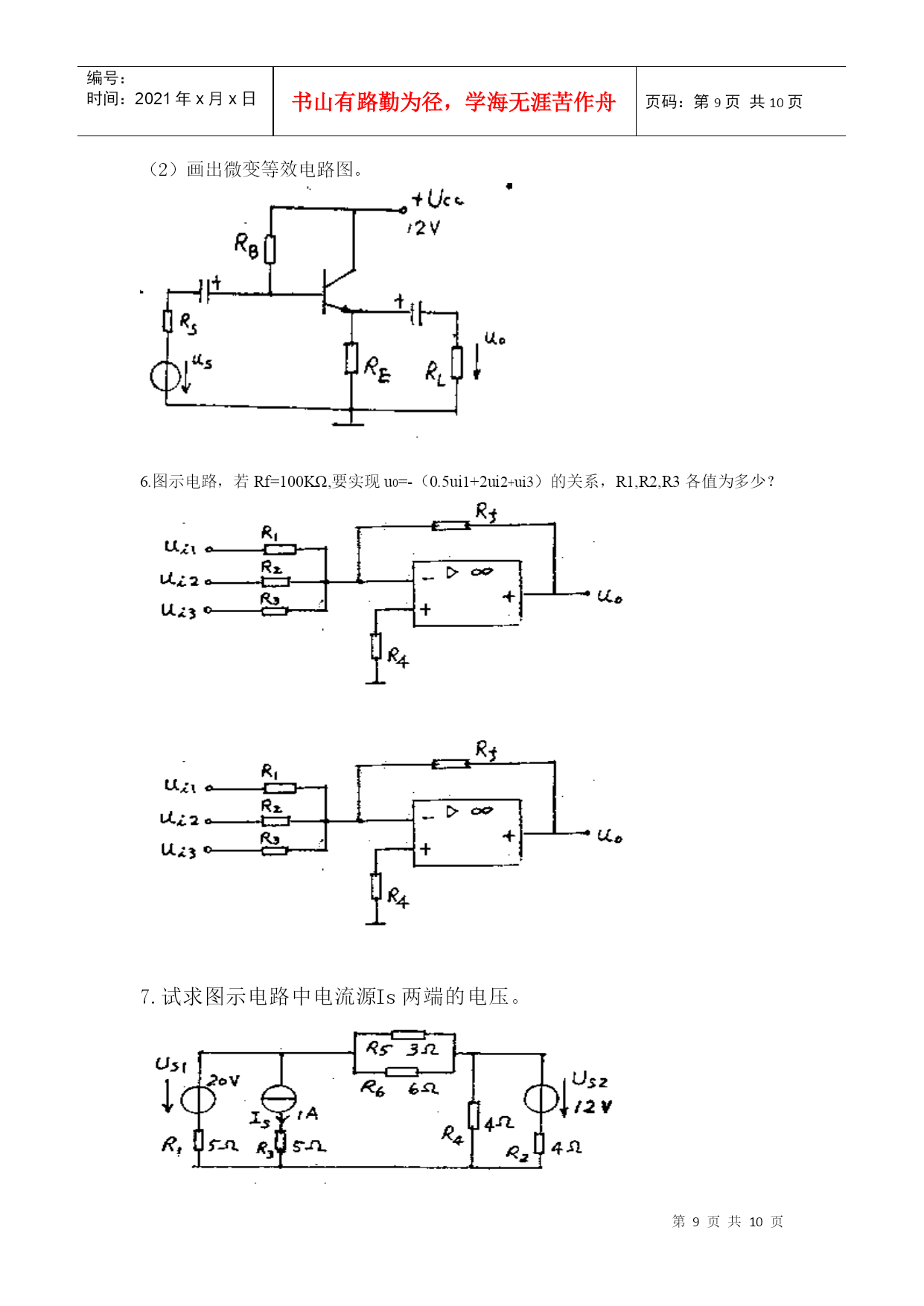

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE10页共NUMPAGES10页第PAGE\*MERGEFORMAT10页共NUMPAGES\*MERGEFORMAT10页电工电子学试题一、填空题（每空1分，共20分）1.图示电路中的I=______________。2.图示电路，输入电阻Rab=_____________。3.与恒压源并联的负载对外电路而言，可作_______处理，其输出电流由______________来决定。4.我国民用交流电的电压有效值是220V,频率为50Hz,它的最大值Um=_______；瞬时值表达式u(t)=_______。5.三相四线制供电方式有两组电源电压，即线电压Ue和相电压Up,两者间的关系是Ue=_______Up。6.含有储能元件的电路，换路时产生暂态过程的理论依据是______________。7.场效应管与晶体三极管相比，前者的控制方式是______________，后者的控制方式是______________。8.图示放大电路，RB增大时，其静态工作点Ic变_______、UcE变_______。9.直流负反馈它只影响放大器的_______，交流负反馈只影响放大器的_______性能。10.理想集成运放开环差模电压放大倍数Auo=_______、共模抑制比KCMR=_______。11.为了保证OCL互补对称功率放大器中功率管的安全工作，功放管的极限参数的选择应满足PCM≥_______POM、U(BR)CEO≥_______Ucc。12.图示整流滤波电路中，当C增大时，输出的直流电压Uo_______，当RL增大时输出的直流电压Uo_______。二、判断题（每小题1分，共10分）你认为正确，在题后面的括号内打“勾”，错误的打“叉”。1.电路中各点的电位随参考点的设定而改变，因此，电路中两点间的电位差也随参考点的设定而改变。（）2.电路如图所示，经分析，ab两端的开路电压为零。（）3.通常将电容器并接在阻感性负载两端来提高电路的功率因数。因而，电路的平均功率P=UIcosø也随之改变。（）4.换路前终了瞬间iL(O)=0,因此，在换路初始瞬间，电感元件可作短路处理。（）5.电子和空穴是两种能参与导电的载流子。在电路中，凡是存在电子的地方也存在空穴。（）6.有两个三极管，一个管子的ß=150，ICEO=300uA,另一个管子的ß=50，ICEO=10uA,其它参数相同，同作放大时选用后者比较合适。（）7.为了提高输出电压的稳定性，应当引入电流负反馈。（）8.放大电路引入深度负反馈，则Xi≈Xf。9.为了保证运放输出不过载，常在输出端接入一限流电阻R,其数值不宜太大，否则会使负载得到的信号幅度太小。（）10.图示二整流电路，若变压器付边电压U2相同，则二电路中二极管承受的最高反向工作电压UDRM也相同。（）三、单项选择题（每小题2分，共20分）从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入题后的括号内。1.图示电路，电压Uab=()A.-18VB.+18VC.72VD.20V2.正弦交流电路如图所示。已知A1、A2、A3的读数，则A标的读数为（）A.5AB.3AC.9AD.11A3.在ω=0时，电路的输入阻抗Z(jω)等于（）A.2ΩB.3Ω.D.5Ω4.三相电路如图示，已知电源电压为380V,ZA=ZB=ZC=R=19Ω，可知IA=（）A.B.20AC.D.40A5.有一场效应管的转移特性曲线如图示，可知它是（）A.N沟道结构B.N沟道增强型C.P沟道结型D.P沟道增强型C6.在如下电路的测试中发现，电位VB=0.6V,Vc=Vcc。分析其原因是（）A.电流Ic过大B.电阻RB过小C.电阻Rc阻值变小D.三极管集电极开路7.与共射放大电路相比，共集放大电路的特点是（）A.ri高、ro高B.ri高、ro低C.ri低、ro高D.ri低、ro低8.图示电路中，RF引入低是（）负反馈。A.电压串联B.电压并联C.电流串联D.电流并联9.乙类功率放大器，在工作时一定会产生（）A.顶部失真B.底部失真C.频率失真D.交越失真10.为得到单向脉动较小的电压，在负载电流较小，且变动不大的情况下，可选用（）A.LC滤波B.LCπ滤波C.RCπ滤波D.不用滤波四、分析计算题（第1-6小题各5分，的7-8题各10分，共50分）1.用叠加原理求出所示电路中的I(其它方法不给分）2.某一阻感性负载接在正弦交流电源，已知电源频率为50Hz，负载功率因数为0.6，R=60Ω,求此元件的感抗及电感量L。3.电路如图所示，S打开前已处稳态。t=0，S打开，已
