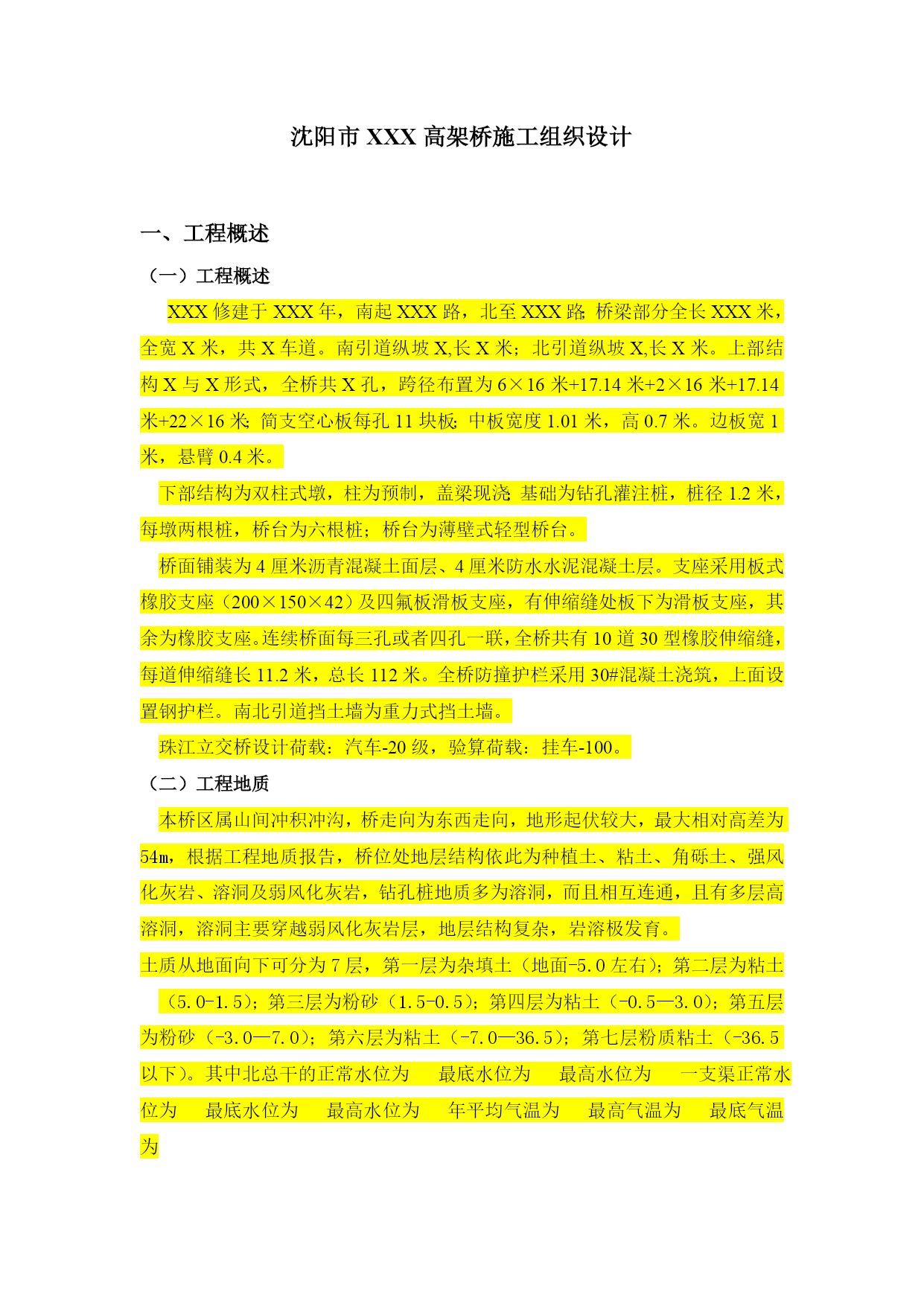

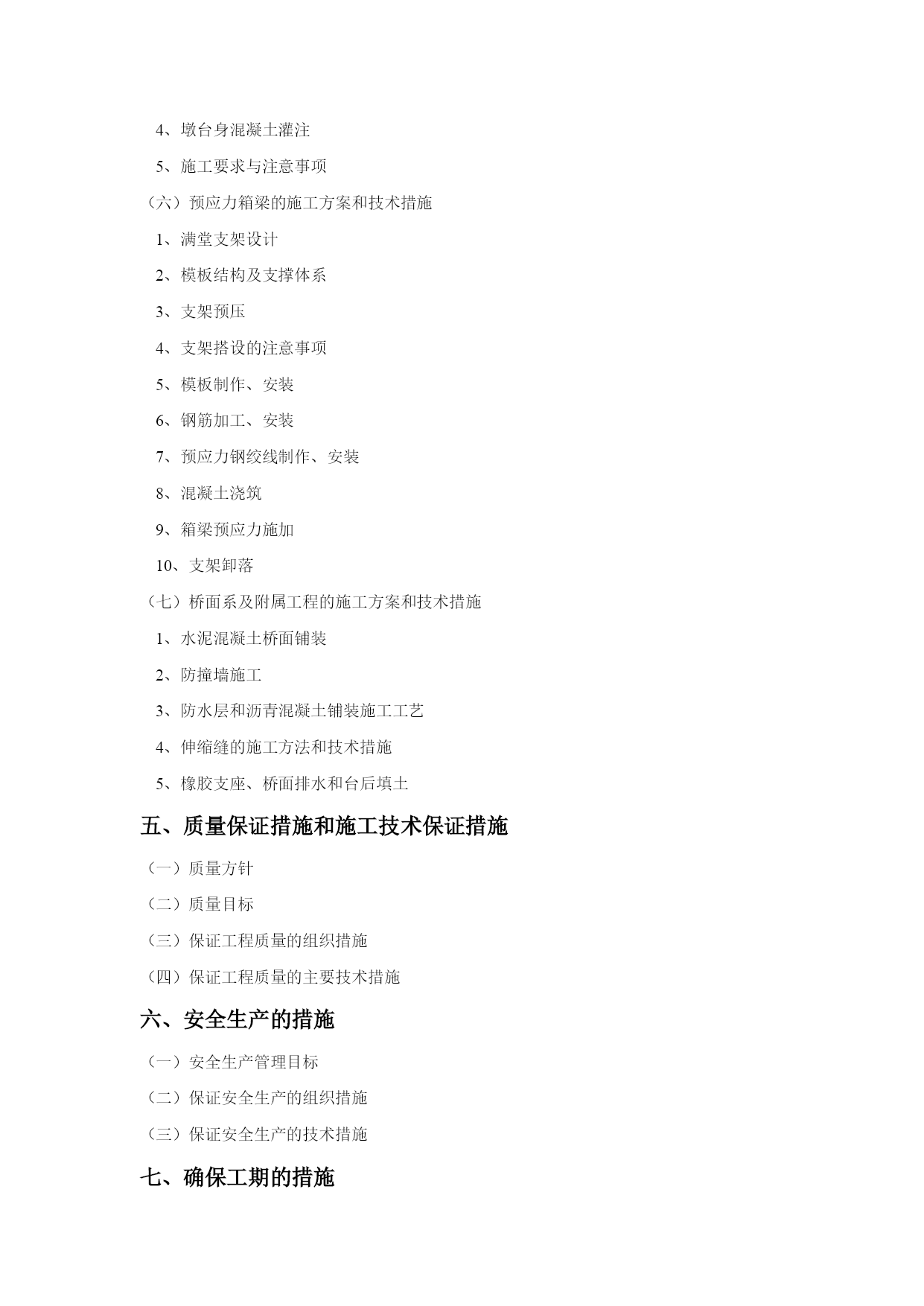

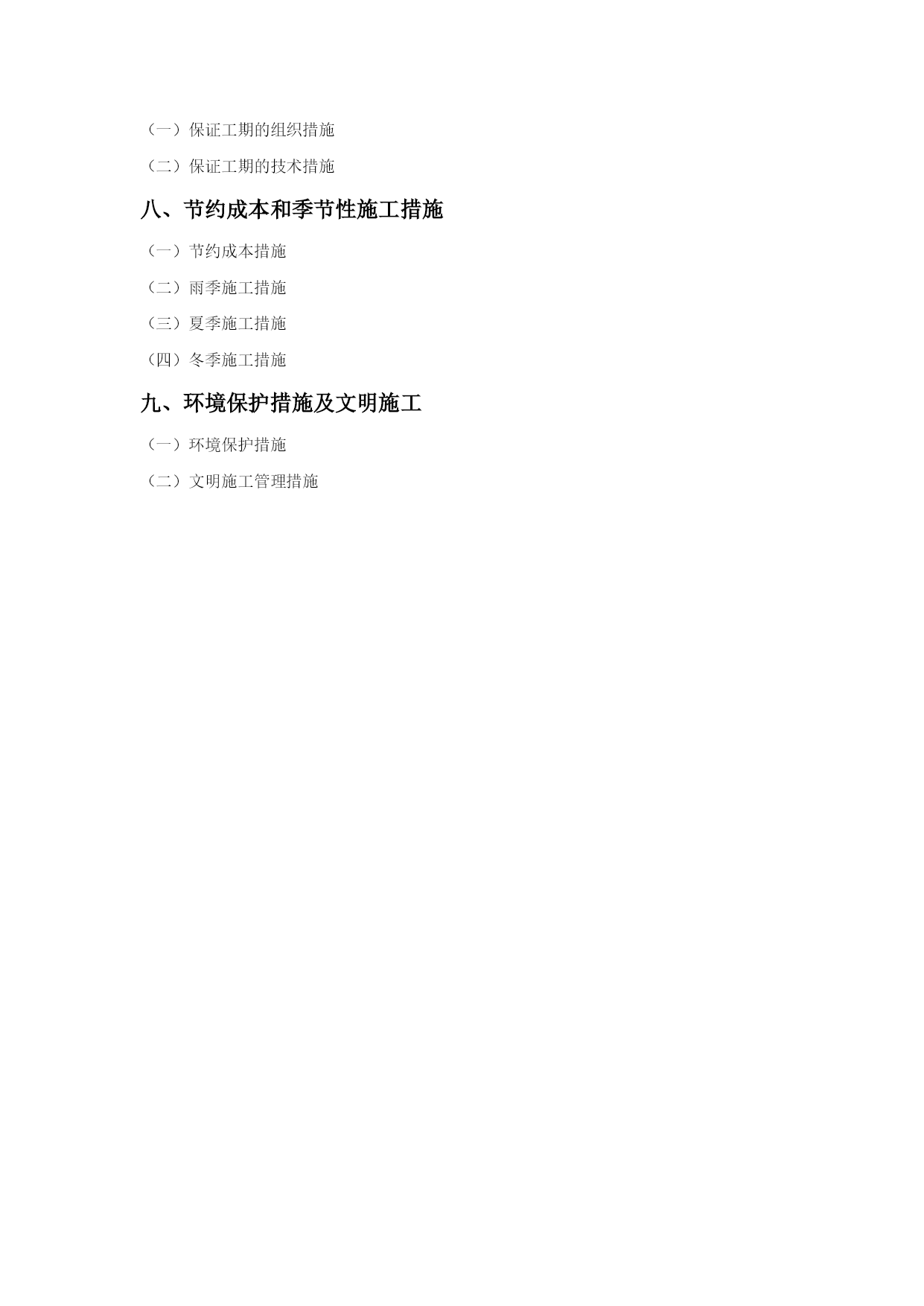

目录一、工程概述（一）工程概述（二）工程地质（三）工程量及施工工期（四）工程特点（五）施工组织设计编制依据及原则二、施工工期及施工准备（一）施工工期（二）施工顺序（三）施工准备1、项目部准备2、技术准备3、施工准备三、施工现场布置及临时设施（一）工程现场布置原则（二）场内外交通（三）施工动力（四）场内照明（五）施工给、排水（六）临时生产、生活设施（七）平面布置示意图四、施工工艺（一）施工总流程（二）施工测量的技术措施和总体安排1、测量控制网的控制和测量2、下部结构的测量3、上部结构的测量4、桥面铺装、防撞墙的测设5、标高测设的技术措施（三）桩基础施工方案和技术措施1、准备工作（冲击钻）2、钻孔3、清孔4、钢筋笼的制作、吊装5、导管的设立6、灌注混凝土7、桩基础检测1、施工准备（挖孔桩）2、挖孔方法3、挖掘程序4、混凝土护壁5、挖孔及排水6、终孔检查7、钢筋骨架制作及安装8、灌注混凝土9、挖掘要求及注意事项10、安全保证措施1、施工步骤（钻孔桩）2、施工方法（四）承台施工方案和技术措施1、施工方法及流程图2、施工工艺（五）墩台身的施工方案和技术措施1、施工准备及施工工艺流程图2、模板制作、安装3、钢筋制作、安装4、墩台身混凝土灌注5、施工要求与注意事项（六）预应力箱梁的施工方案和技术措施1、满堂支架设计2、模板结构及支撑体系3、支架预压4、支架搭设的注意事项5、模板制作、安装6、钢筋加工、安装7、预应力钢绞线制作、安装8、混凝土浇筑9、箱梁预应力施加10、支架卸落（七）桥面系及附属工程的施工方案和技术措施1、水泥混凝土桥面铺装2、防撞墙施工3、防水层和沥青混凝土铺装施工工艺4、伸缩缝的施工方法和技术措施5、橡胶支座、桥面排水和台后填土五、质量保证措施和施工技术保证措施（一）质量方针（二）质量目标（三）保证工程质量的组织措施（四）保证工程质量的主要技术措施六、安全生产的措施（一）安全生产管理目标（二）保证安全生产的组织措施（三）保证安全生产的技术措施七、确保工期的措施（一）保证工期的组织措施（二）保证工期的技术措施八、节约成本和季节性施工措施（一）节约成本措施（二）雨季施工措施（三）夏季施工措施（四）冬季施工措施九、环境保护措施及文明施工（一）环境保护措施（二）文明施工管理措施沈阳市XXX高架桥施工组织设计一、工程概述（一）工程概述XXX修建于XXX年，南起XXX路，北至XXX路；桥梁部分全长XXX米，全宽X米，共X车道。南引道纵坡X,长X米；北引道纵坡X,长X米。上部结构X与X形式，全桥共X孔，跨径布置为6×16米+17.14米+2×16米+17.14米+22×16米；简支空心板每孔11块板；中板宽度1.01米，高0.7米。边板宽1米，悬臂0.4米。下部结构为双柱式墩，柱为预制，盖梁现浇；基础为钻孔灌注桩，桩径1.2米，每墩两根桩，桥台为六根桩；桥台为薄壁式轻型桥台。桥面铺装为4厘米沥青混凝土面层、4厘米防水水泥混凝土层。支座采用板式橡胶支座（200×150×42）及四氟板滑板支座，有伸缩缝处板下为滑板支座，其余为橡胶支座。连续桥面每三孔或者四孔一联，全桥共有10道30型橡胶伸缩缝，每道伸缩缝长11.2米，总长112米。全桥防撞护栏采用30#混凝土浇筑，上面设置钢护栏。南北引道挡土墙为重力式挡土墙。珠江立交桥设计荷载：汽车-20级，验算荷载：挂车-100。（二）工程地质本桥区属山间冲积冲沟，桥走向为东西走向，地形起伏较大，最大相对高差为54m，根据工程地质报告，桥位处地层结构依此为种植土、粘土、角砾土、强风化灰岩、溶洞及弱风化灰岩，钻孔桩地质多为溶洞，而且相互连通，且有多层高溶洞，溶洞主要穿越弱风化灰岩层，地层结构复杂，岩溶极发育。土质从地面向下可分为7层，第一层为杂填土（地面-5.0左右）；第二层为粘土（5.0-1.5）；第三层为粉砂（1.5-0.5）；第四层为粘土（-0.5—3.0）；第五层为粉砂（-3.0—7.0）；第六层为粘土（-7.0—36.5）；第七层粉质粘土（-36.5以下）。其中北总干的正常水位为最底水位为最高水位为一支渠正常水位为最底水位为最高水位为年平均气温为最高气温为最底气温为（三）工程量及施工工期本项目主要工程量：项目单位上部结构下部结构附属结构合计半幅全桥半幅全桥半幅全桥半幅全桥混凝土C50混凝土m31700.83401.601700.83401.6C30混凝土m30725.014507251450C25水下混凝土m301687.033741687.0
