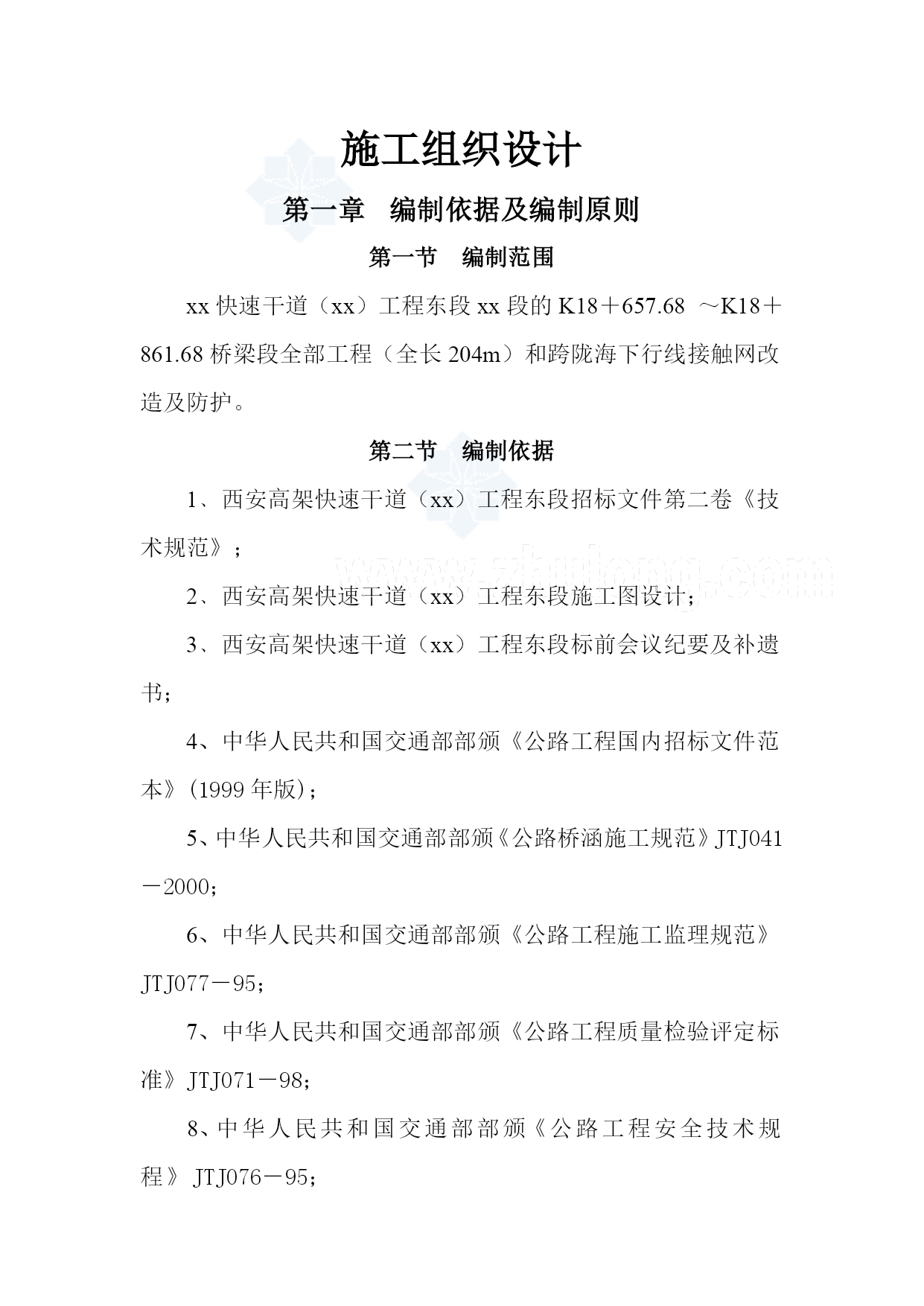

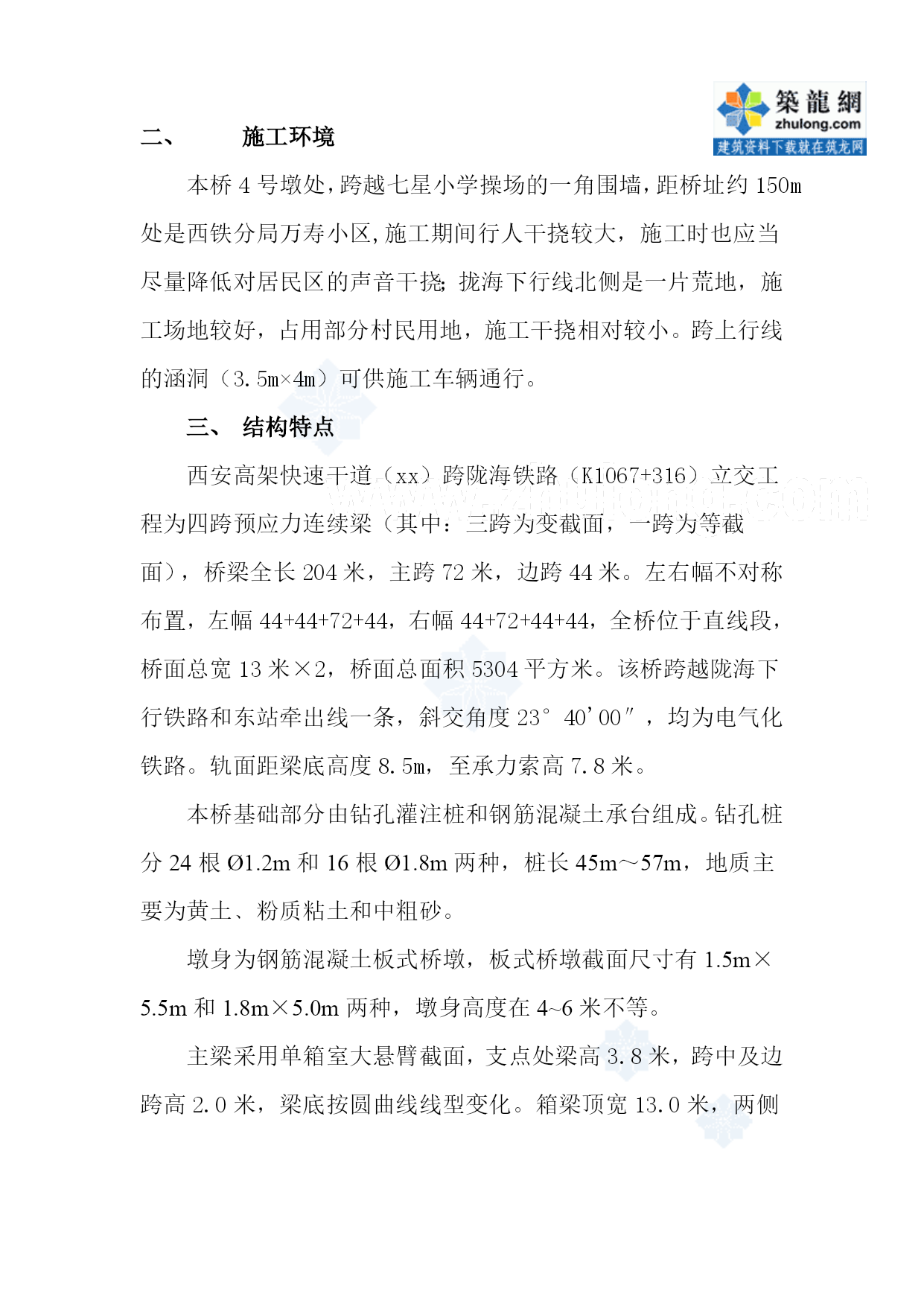

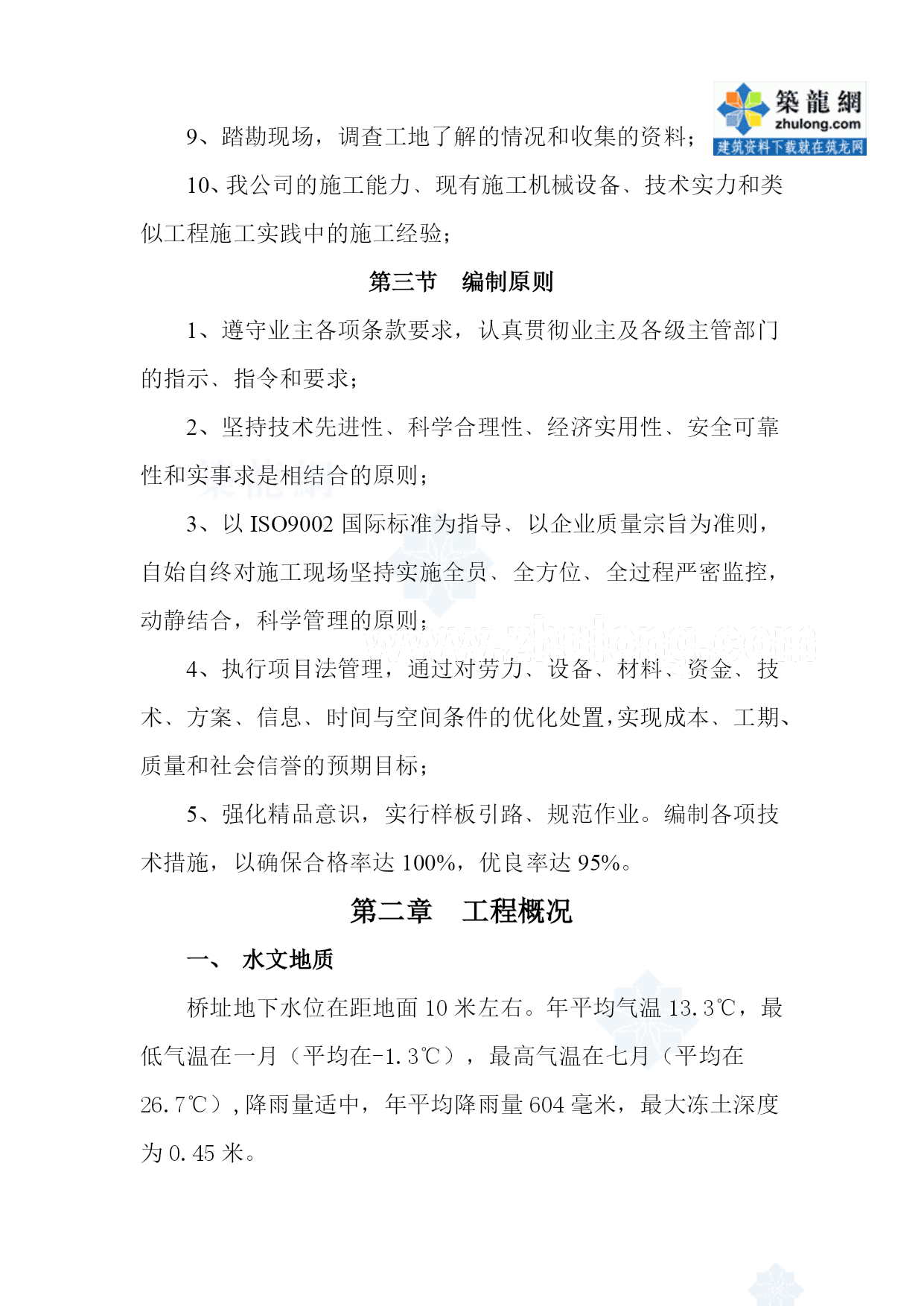

施工组织设计编制依据及编制原则编制范围xx快速干道（xx）工程东段xx段的K18＋657.68～K18＋861.68桥梁段全部工程（全长204m）和跨陇海下行线接触网改造及防护。编制依据1﹑西安高架快速干道（xx）工程东段招标文件第二卷《技术规范》；2﹑西安高架快速干道（xx）工程东段施工图设计；3﹑西安高架快速干道（xx）工程东段标前会议纪要及补遗书；4、中华人民共和国交通部部颁《公路工程国内招标文件范本》(1999年版)；5、中华人民共和国交通部部颁《公路桥涵施工规范》JTJ041－2000；6、中华人民共和国交通部部颁《公路工程施工监理规范》JTJ077－95；7、中华人民共和国交通部部颁《公路工程质量检验评定标准》JTJ071－98；8、中华人民共和国交通部部颁《公路工程安全技术规程》JTJ076－95；9、踏勘现场，调查工地了解的情况和收集的资料；10、我公司的施工能力﹑现有施工机械设备﹑技术实力和类似工程施工实践中的施工经验；编制原则1、遵守业主各项条款要求，认真贯彻业主及各级主管部门的指示﹑指令和要求；2、坚持技术先进性﹑科学合理性﹑经济实用性﹑安全可靠性和实事求是相结合的原则；3、以ISO9002国际标准为指导﹑以企业质量宗旨为准则，自始自终对施工现场坚持实施全员﹑全方位﹑全过程严密监控，动静结合，科学管理的原则；4、执行项目法管理，通过对劳力﹑设备﹑材料﹑资金﹑技术﹑方案﹑信息﹑时间与空间条件的优化处置，实现成本﹑工期、质量和社会信誉的预期目标；5、强化精品意识，实行样板引路﹑规范作业。编制各项技术措施，以确保合格率达100%，优良率达95%。第二章工程概况水文地质桥址地下水位在距地面10米左右。年平均气温13.3℃，最低气温在一月（平均在-1.3℃），最高气温在七月（平均在26.7℃）,降雨量适中，年平均降雨量604毫米，最大冻土深度为0.45米。施工环境本桥4号墩处，跨越七星小学操场的一角围墙，距桥址约150m处是西铁分局万寿小区,施工期间行人干挠较大，施工时也应当尽量降低对居民区的声音干挠；拢海下行线北侧是一片荒地，施工场地较好，占用部分村民用地，施工干挠相对较小。跨上行线的涵洞（3.5m×4m）可供施工车辆通行。结构特点西安高架快速干道（xx）跨陇海铁路（K1067+316）立交工程为四跨预应力连续梁（其中：三跨为变截面，一跨为等截面），桥梁全长204米，主跨72米，边跨44米。左右幅不对称布置，左幅44+44+72+44，右幅44+72+44+44，全桥位于直线段，桥面总宽13米×2，桥面总面积5304平方米。该桥跨越陇海下行铁路和东站牵出线一条，斜交角度23°40'00″，均为电气化铁路。轨面距梁底高度8.5m，至承力索高7.8米。本桥基础部分由钻孔灌注桩和钢筋混凝土承台组成。钻孔桩分24根Ø1.2m和16根Ø1.8m两种，桩长45m～57m，地质主要为黄土﹑粉质粘土和中粗砂。墩身为钢筋混凝土板式桥墩，板式桥墩截面尺寸有1.5m×5.5m和1.8m×5.0m两种，墩身高度在4~6米不等。主梁采用单箱室大悬臂截面，支点处梁高3.8米，跨中及边跨高2.0米，梁底按圆曲线线型变化。箱梁顶宽13.0米，两侧翼缘悬挑长各3.5米，箱梁底宽由主墩墩顶5.0米向两边渐变为5.54米。主要工程数量表主要工程数量表：项目单位上部结构下部结构附属结构合计半幅全桥半幅全桥半幅全桥半幅全桥混凝土C50混凝土m31700.83401.601700.83401.6C30混凝土m30725.014507251450C25水下混凝土m301687.033741687.03374预应力钢筋φj15.20钢绞线(Rby=1860Mpa)t80.50161080.5161锚具HVM15-9锚具套3366720336672BM15-5扁锚套64128064128BM15-4扁锚套4448880444888普通钢筋Ⅰ级钢筋t11.923.811.923.8Ⅱ级钢筋t319.95639.9162.07324.14482.02964.04制孔φ内80mm波纹管m6140.012280061401228090×19mm波纹管m600.012000600120070×19mm波纹管m2840.45680.802840.45680.8支座及预埋件GPZ12500GD个002424GPZ12500D×（大位移）个002424GPZ5000D×（大位移）个002424GPZ3500D×（大位移）个002424GPZ2000D×（大位移）个002424不锈钢板t001.531.53套筒t000.510.51普通钢筋t000.6231.2460.6
