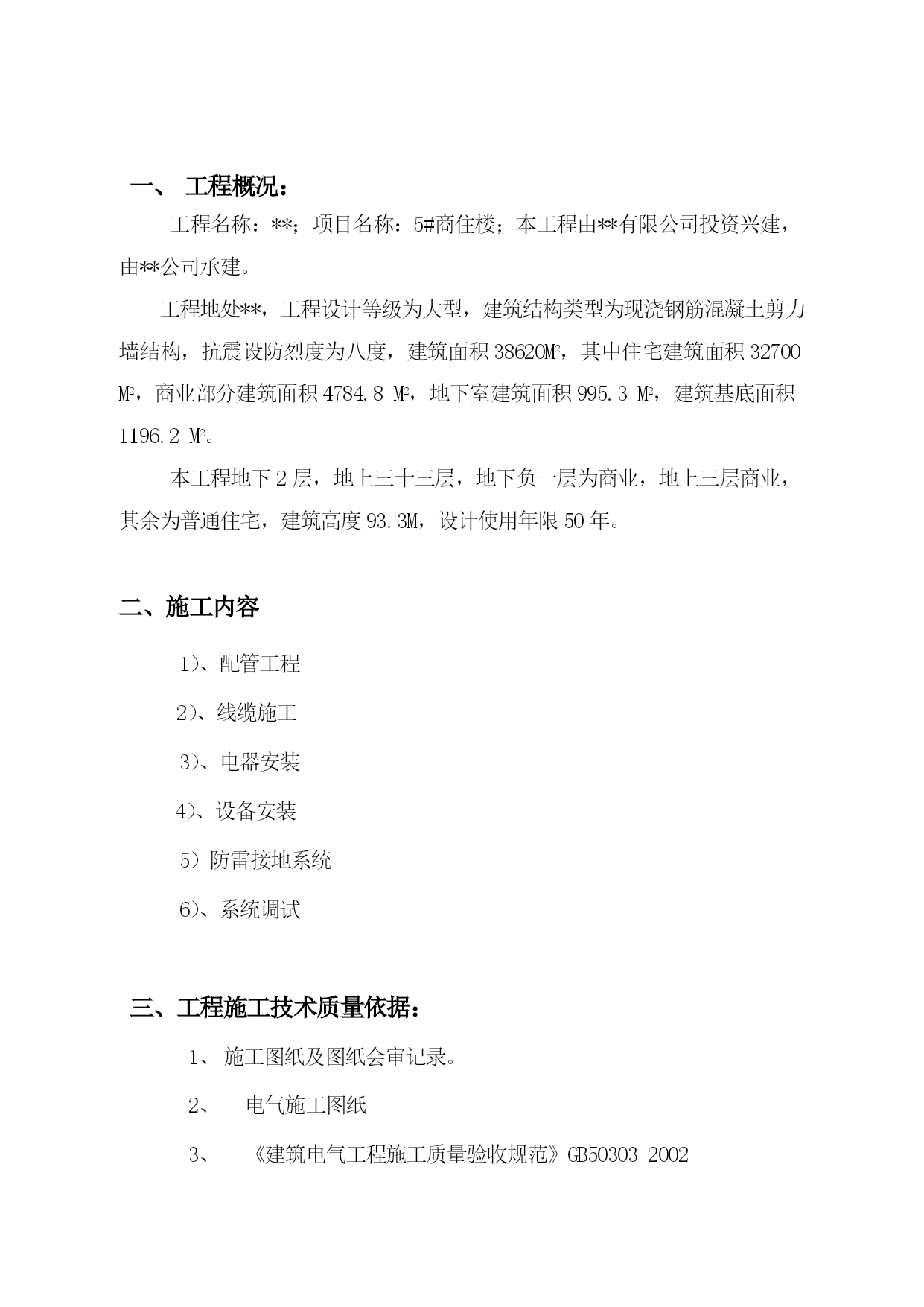

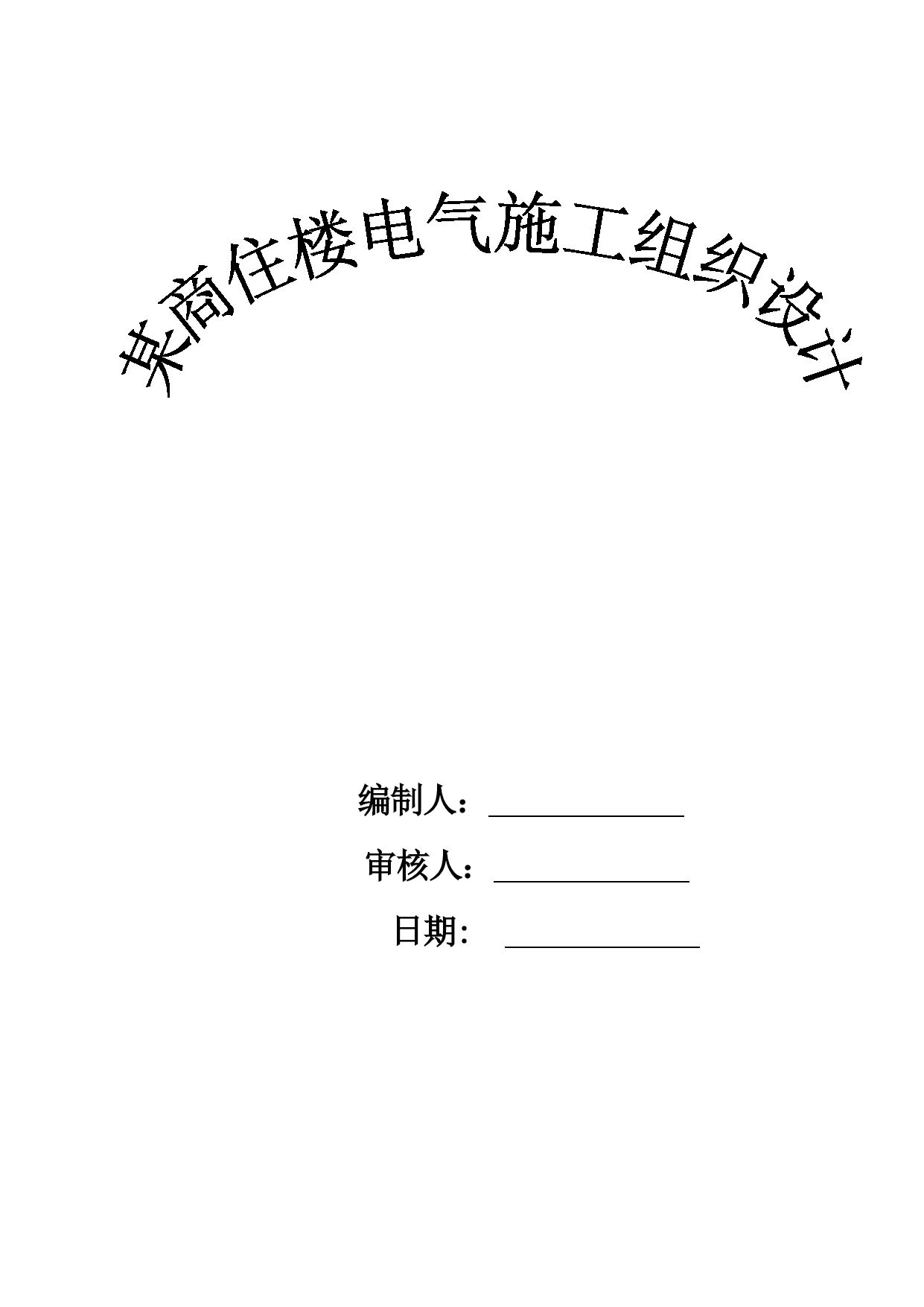

编制人：审核人：日期:工程概况：工程名称：**；项目名称：5#商住楼；本工程由**有限公司投资兴建，由**公司承建。工程地处**，工程设计等级为大型，建筑结构类型为现浇钢筋混凝土剪力墙结构，抗震设防烈度为八度，建筑面积38620M2，其中住宅建筑面积32700M2，商业部分建筑面积4784.8M2，地下室建筑面积995.3M2，建筑基底面积1196.2M2。本工程地下2层，地上三十三层，地下负一层为商业，地上三层商业，其余为普通住宅，建筑高度93.3M，设计使用年限50年。二、施工内容1）、配管工程2）、线缆施工3）、电器安装4）、设备安装5）防雷接地系统6）、系统调试三、工程施工技术质量依据：施工图纸及图纸会审记录。电气施工图纸《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程施工及验收规范》《电气装置安装工程电缆线路施工及验收规范》GB50168-926、《电气盘、柜及二次回路接线施工及验收规范》GB50171-927、《电气装置安装工程接地装置施工及验收规范》GB50169-92四、施工准备：（一）、技术准备1、接到图纸后，立即发给工长、施工预算及班组，由技术质量部负责组织图纸会审及技术交底。在会审时把发现的问题集中起来并做好记录，在技术交底时一并提出并办理洽商。及时研究制定施工方法和技术措施。2、技术员、施工员、操作员要认真学习有关规程、规范及验收标准。掌握施工方法，了解工程的质量标准。施工中严格按图施工。3、技术员及施工员要提前编制分项工程书面交底，内容包括：质量标准、施工方法、技术节约措施、安全、文明、消防等措施。（二）、材料准备1、施工人员根据图纸编制一次性材料计划，及时提交给公司设备物资部。2、管材、接线盒、灯头盒、套管先组织进入现场，确保施工顺利进行。3、材料采购人员要认真熟悉生产计划，材料计划、设备加工定货计划。选用设备、材料时要货比三家，择优选用，尽快落实货源，按生产进度、部位分期分批组织进入施工现场。4、原材料、半成品及成品设备，进入现场要及时进行检查验收，不合格的产品要坚持退货，做好对进入现场的材料、设备的品种、规格、数量的核对工作。如数量、规格、型号不对，及时找有关人员解决以保证施工。（三）、主要施工机具计划序号机械名称规格型号单位数量1交流电焊机BX-500台42切割机台23手电钻台２4冲击钻台35电焊机ZXT-400台46绝缘电阻测试仪只１7接地电阻测试仪3C-29只１8压线钳把19钢卷尺卷510水平仪把611万用表块1（四）、机构框图：姓名职务性别年龄学历职称**总负责男**大专工程师**施工员男**大专工程师**质检员男**大专质检员**安全员男**大专安全员**技术员男**大专施工员五、施工部署：部署原则：根据工程特点，为保证施工质量，加快施工进度，确保按工期竣工，确定以下原则：1、土建开工后，紧密与土建配合与各工种搞好协调关系，根据结构进度安排好配合人员，选择有经验、责任心强的工长负责施工。2、要求技术员、施工员及工人要仔细看图，应与土建施工图、水暖施工图、通风施工图对照后，详细领会设计意图。尽量把问题在施工前解决。3、根据土建施工进度做好电施工进度，保证工程计划按时完成。根据工作内容可划分主要施工阶段：配合阶段：本阶段主要配合土建工程进度，予埋予留并做好隐蔽工程记录。安装阶段：本阶段为土建工程量基本完成，安装各电气器具、设备。调试阶段：各设备安装完毕，进行送电调试。施工进度的控制：加强三检制，对已施工完的部分保质保量，做到不返工，以节约时间。积极组织货源，做到不窝工。制定详细的施工计划。六、主要施工工序及方法：1）、配管工程从工程一层绑扎底板钢筋开始，电气施工即进入配合阶段，该阶段主要任务是完成楼板内配管，预埋梁、柱内套管及预留管道间的孔洞，准确预埋灯位盒、开关、插座盒、电缆桥架的安装预埋件，防雷接地系统引下线随土建结构进度随时焊接，总等电位联接也要预埋好钢管。2）、线缆施工在土建内抹灰完成后，安装即可进行线缆施工，穿线前，应清扫管内杂物、积水、钢管应带好塑料护口，以防损坏绝缘层，导线连接采用压线帽，压线帽型号要与导线配匹，导线颜色与代表相整栋楼要统一，穿线时，管内无接头、扭结现象，在接线盒、配电箱内预留要适量，多股铜芯线连接时要挂锡。穿线完成后，立即摇测导线间的绝缘电阻，并做好绝缘电阻测试记录。电缆敷设前应摇相间及对地绝缘电阻，符合要求后再敷设，管道间电缆宜从上而下敷设且一条电缆中间不应有中间接头，电缆与设备连接应做电缆终端头。3）、电器安装开关、插座安装时应严格按照图纸设计的标高，并做到接线盒内清洁无杂物，导线预留适度，安装美观牢
