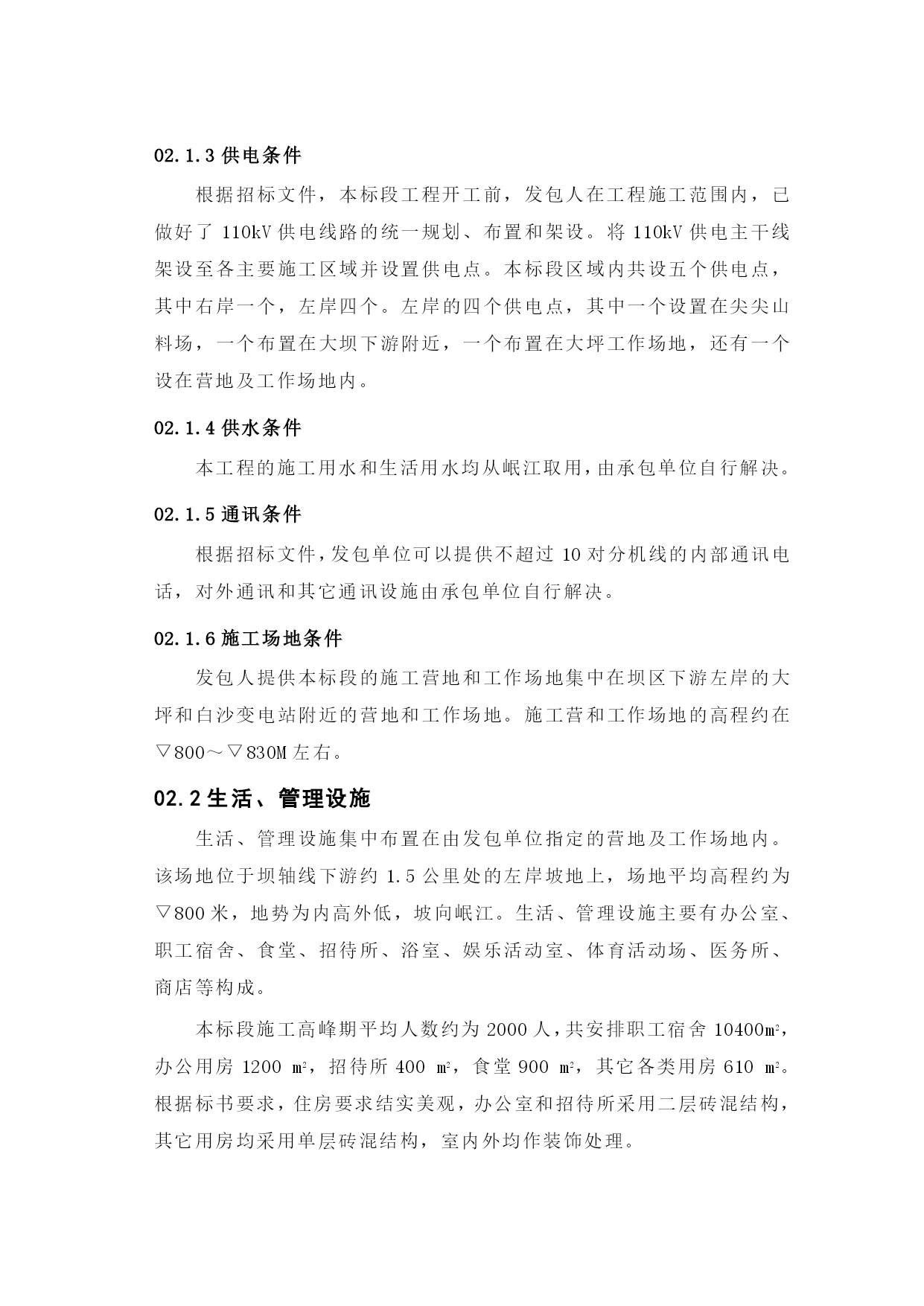

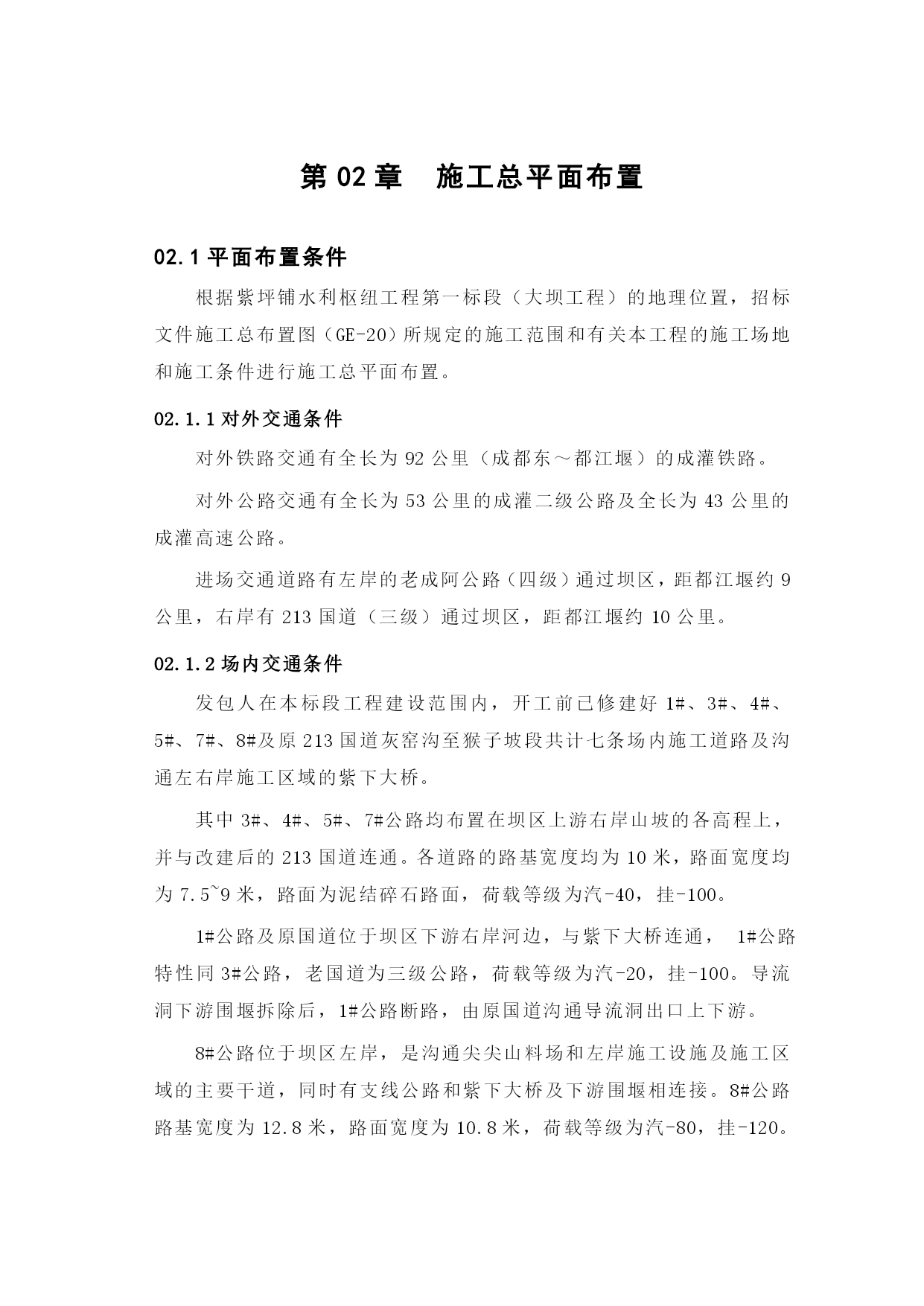

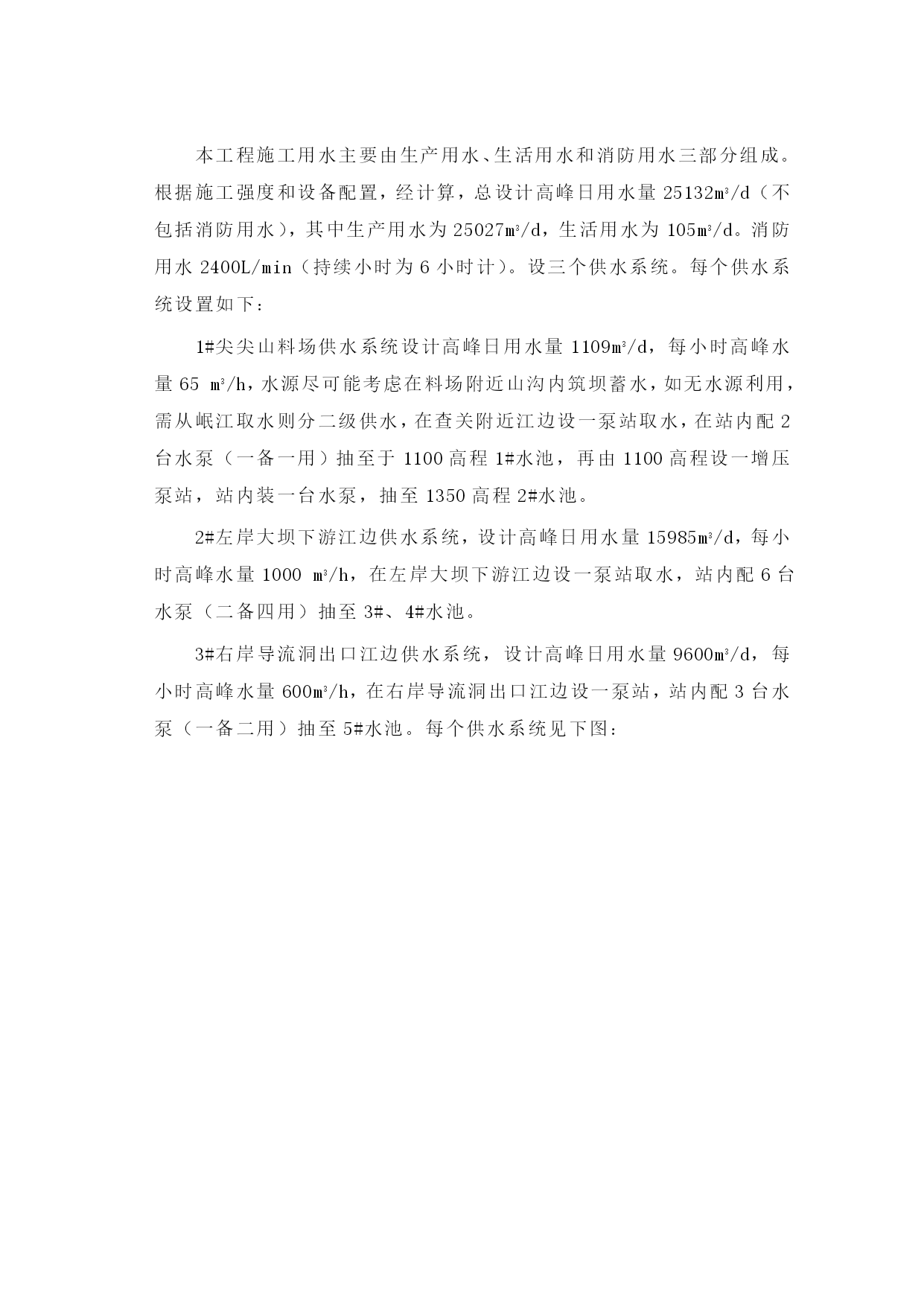

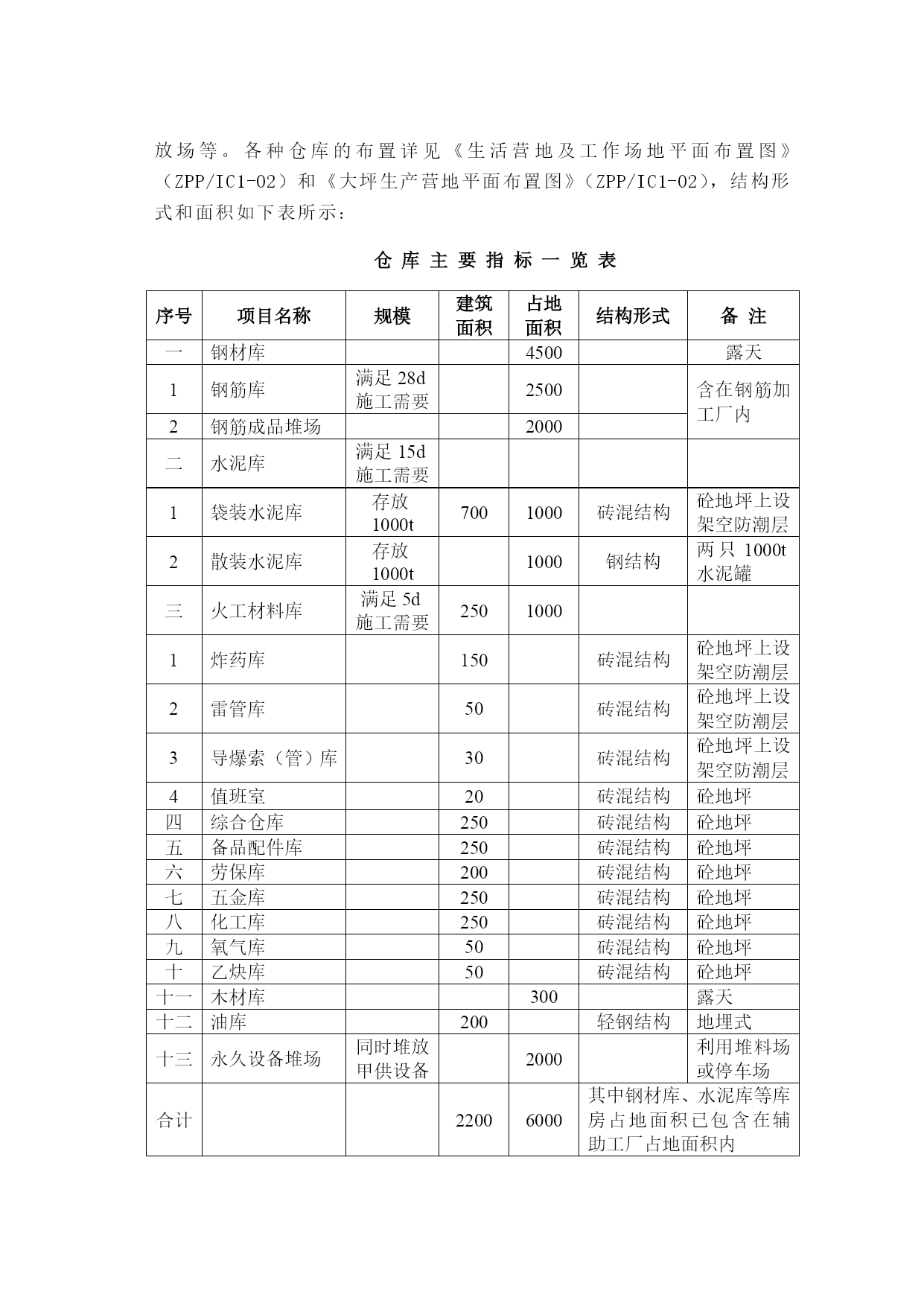

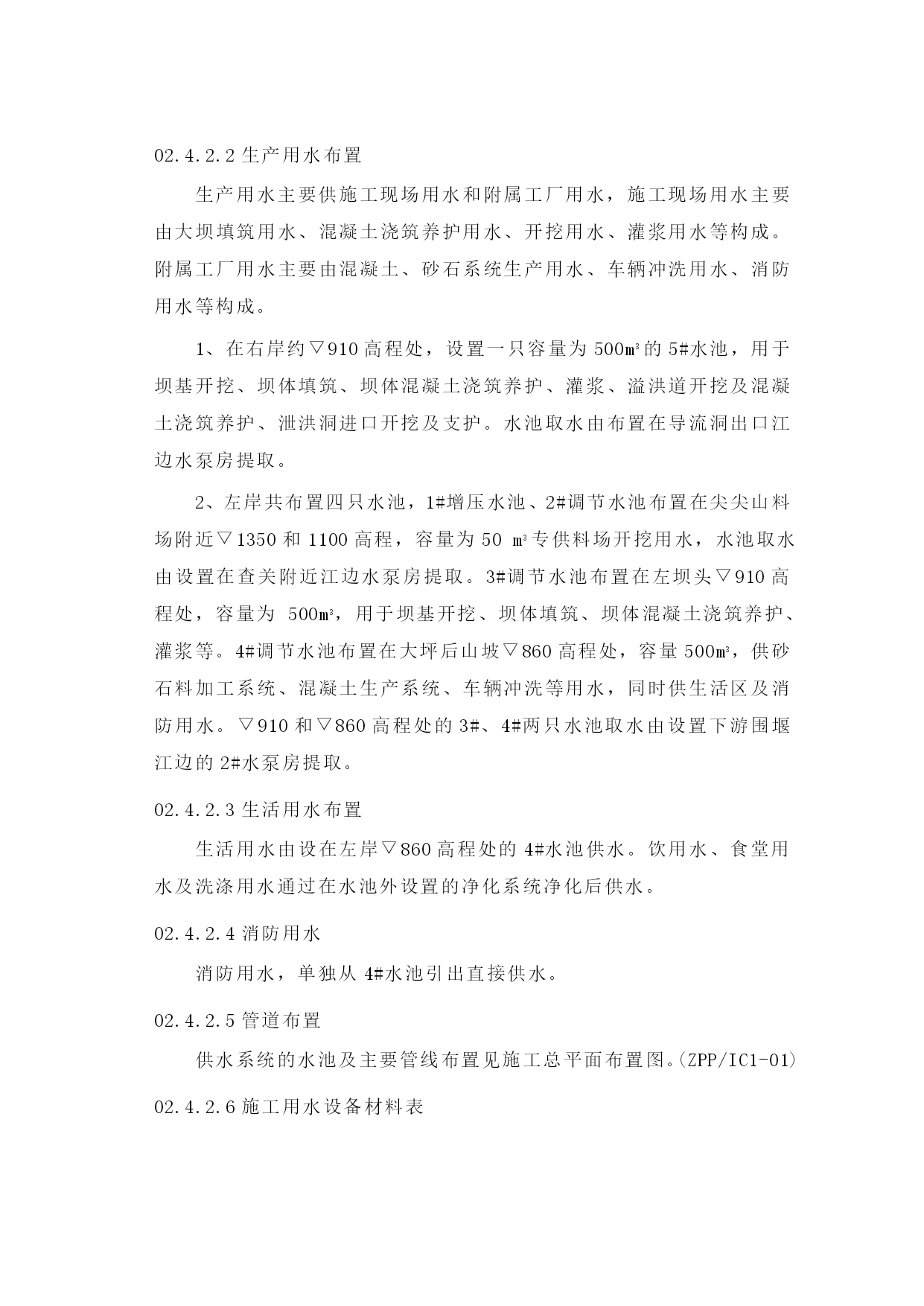

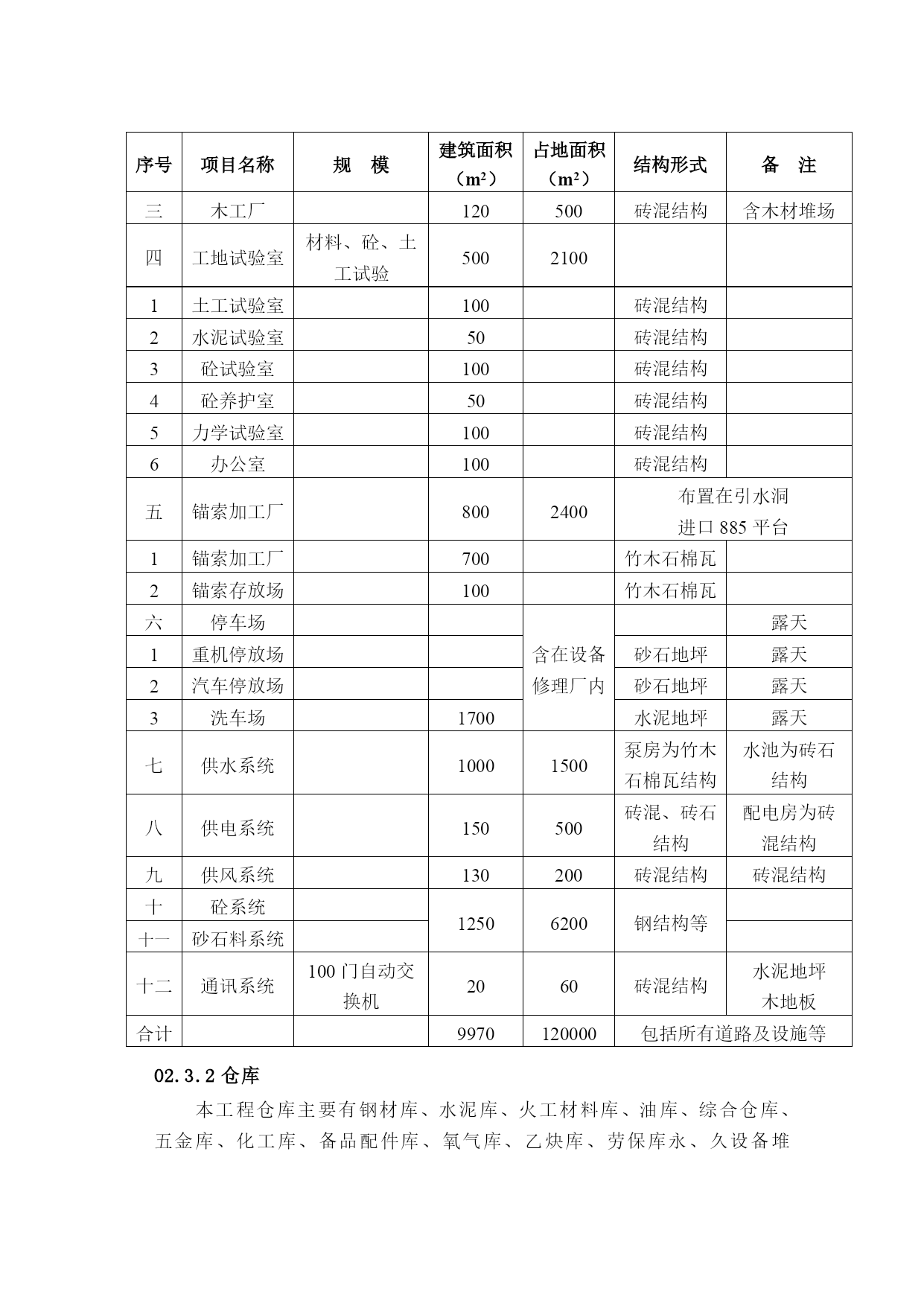

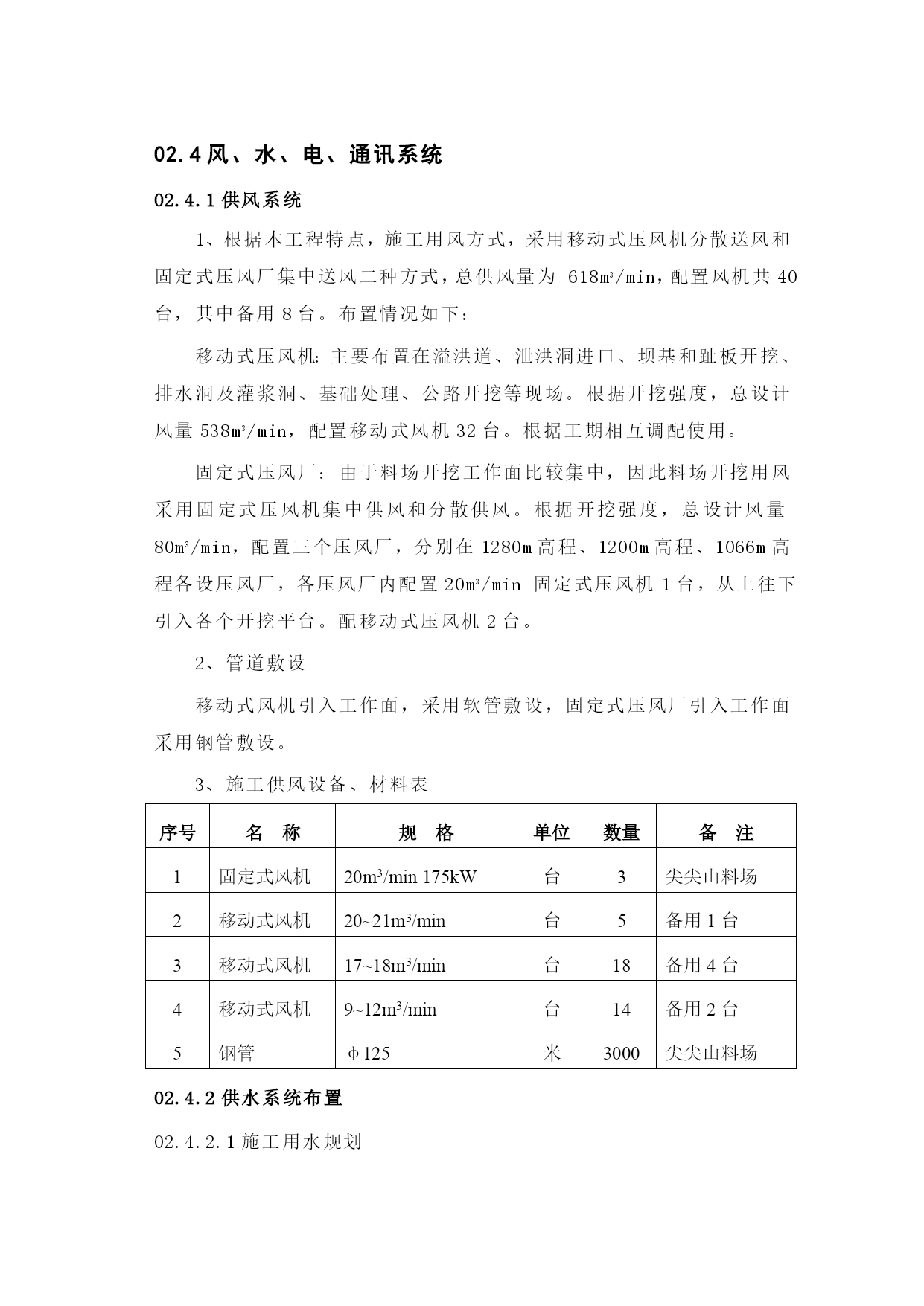

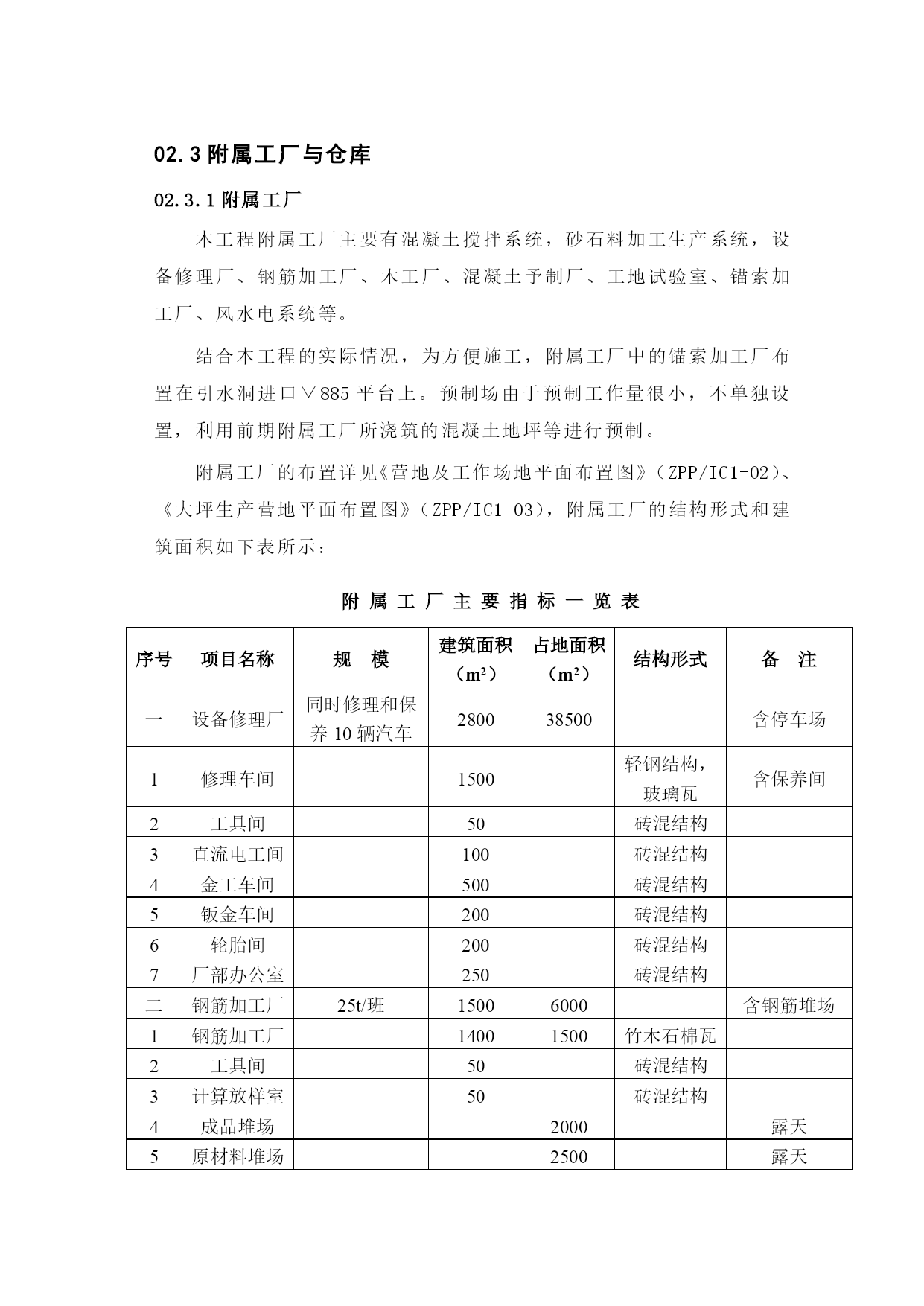

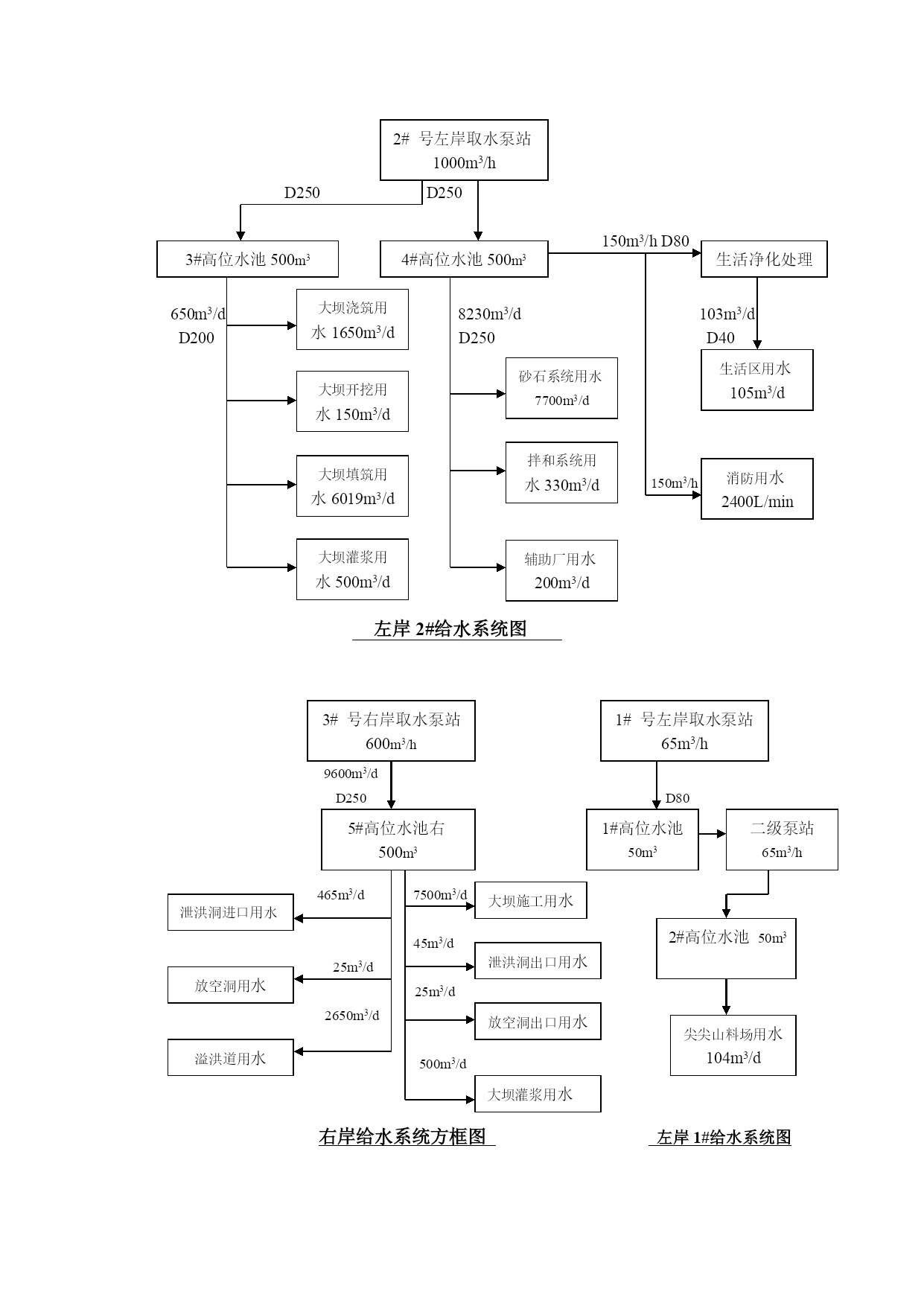

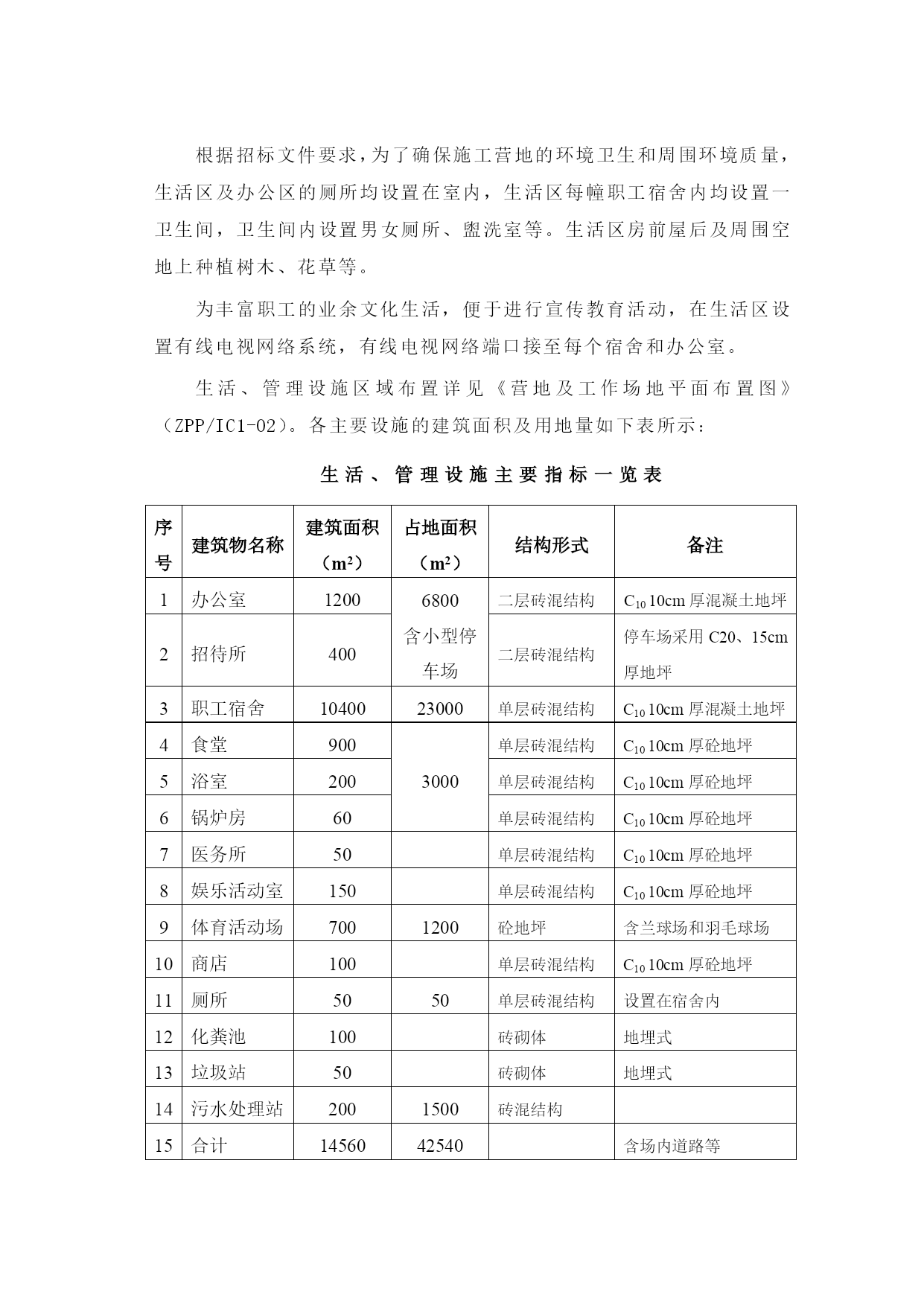

第02章施工总平面布置02.1平面布置条件根据紫坪铺水利枢纽工程第一标段（大坝工程）的地理位置，招标文件施工总布置图（GE-20）所规定的施工范围和有关本工程的施工场地和施工条件进行施工总平面布置。02.1.1对外交通条件对外铁路交通有全长为92公里（成都东～都江堰）的成灌铁路。对外公路交通有全长为53公里的成灌二级公路及全长为43公里的成灌高速公路。进场交通道路有左岸的老成阿公路（四级）通过坝区，距都江堰约9公里，右岸有213国道（三级）通过坝区，距都江堰约10公里。02.1.2场内交通条件发包人在本标段工程建设范围内，开工前已修建好1#、3#、4#、5#、7#、8#及原213国道灰窑沟至猴子坡段共计七条场内施工道路及沟通左右岸施工区域的紫下大桥。其中3#、4#、5#、7#公路均布置在坝区上游右岸山坡的各高程上，并与改建后的213国道连通。各道路的路基宽度均为10米，路面宽度均为7.5~9米，路面为泥结碎石路面，荷载等级为汽-40，挂-100。1#公路及原国道位于坝区下游右岸河边，与紫下大桥连通，1#公路特性同3#公路，老国道为三级公路，荷载等级为汽-20，挂-100。导流洞下游围堰拆除后，1#公路断路，由原国道沟通导流洞出口上下游。8#公路位于坝区左岸，是沟通尖尖山料场和左岸施工设施及施工区域的主要干道，同时有支线公路和紫下大桥及下游围堰相连接。8#公路路基宽度为12.8米，路面宽度为10.8米，荷载等级为汽-80，挂-120。02.1.3供电条件根据招标文件，本标段工程开工前，发包人在工程施工范围内，已做好了110kV供电线路的统一规划、布置和架设。将110kV供电主干线架设至各主要施工区域并设置供电点。本标段区域内共设五个供电点，其中右岸一个，左岸四个。左岸的四个供电点，其中一个设置在尖尖山料场，一个布置在大坝下游附近，一个布置在大坪工作场地，还有一个设在营地及工作场地内。02.1.4供水条件本工程的施工用水和生活用水均从岷江取用，由承包单位自行解决。02.1.5通讯条件根据招标文件，发包单位可以提供不超过10对分机线的内部通讯电话，对外通讯和其它通讯设施由承包单位自行解决。02.1.6施工场地条件发包人提供本标段的施工营地和工作场地集中在坝区下游左岸的大坪和白沙变电站附近的营地和工作场地。施工营和工作场地的高程约在▽800～▽830M左右。02.2生活、管理设施生活、管理设施集中布置在由发包单位指定的营地及工作场地内。该场地位于坝轴线下游约1.5公里处的左岸坡地上，场地平均高程约为▽800米，地势为内高外低，坡向岷江。生活、管理设施主要有办公室、职工宿舍、食堂、招待所、浴室、娱乐活动室、体育活动场、医务所、商店等构成。本标段施工高峰期平均人数约为2000人，共安排职工宿舍10400m2，办公用房1200m2，招待所400m2，食堂900m2，其它各类用房610m2。根据标书要求，住房要求结实美观，办公室和招待所采用二层砖混结构，其它用房均采用单层砖混结构，室内外均作装饰处理。根据招标文件要求，为了确保施工营地的环境卫生和周围环境质量，生活区及办公区的厕所均设置在室内，生活区每幢职工宿舍内均设置一卫生间，卫生间内设置男女厕所、盥洗室等。生活区房前屋后及周围空地上种植树木、花草等。为丰富职工的业余文化生活，便于进行宣传教育活动，在生活区设置有线电视网络系统，有线电视网络端口接至每个宿舍和办公室。生活、管理设施区域布置详见《营地及工作场地平面布置图》（ZPP/IC1-02）。各主要设施的建筑面积及用地量如下表所示：生活、管理设施主要指标一览表序号建筑物名称建筑面积（m2）占地面积（m2）结构形式备注1办公室12006800含小型停车场二层砖混结构C1010cm厚混凝土地坪2招待所400二层砖混结构停车场采用C20、15cm厚地坪3职工宿舍1040023000单层砖混结构C1010cm厚混凝土地坪4食堂9003000单层砖混结构C1010cm厚砼地坪5浴室200单层砖混结构C1010cm厚砼地坪6锅炉房60单层砖混结构C1010cm厚砼地坪7医务所50单层砖混结构C1010cm厚砼地坪8娱乐活动室150单层砖混结构C1010cm厚砼地坪9体育活动场7001200砼地坪含兰球场和羽毛球场10商店100单层砖混结构C1010cm厚砼地坪11厕所5050单层砖混结构设置在宿舍内12化粪池100砖砌体地埋式13垃圾站50砖砌体地埋式14污水处理站2001500砖混结构15合计1456042540含场内道路等02.3附属工厂与仓库02.3.1附属工厂本工程附属工厂主要有混凝土搅拌系统，砂石料加工生产系统，设备修理厂、钢筋加工厂、木工厂、混凝土予制厂、工地试验室、锚索加工厂
